纯金属与合金的晶体结构幻灯片精品PPT课件
- 格式：pptx
- 大小：699.58 KB
- 文档页数：30
下载文档原格式
合集下载
第一章-金属的晶体结构(共118张PPT)可修改全文
(3) 不需最小整数化； (4) 〔1 1 1〕
B面：
(1) 该面与z轴平行，因此x=1，y=2， z=∞； (2) 1/x=1，1/y=1/2，1/z=0； (3) 最小整数化1/x=2，1/y=1，1/z=0； (4) 〔2 1 0〕
C面：
(1) 该面过原点，必须沿y轴进行移动，因此x= ∞ ，y=-1，z=∞ (2) 1/x=0，1/y=-1，1/z=0； (3) 不需最小整数化；(4) 〔0 1 0〕
晶胞在三维空间的重复构成点阵
〔4〕晶格常数
在晶胞中建立三维坐标体系， 描述出晶胞的形状与大小
晶胞参数- 晶格常数:a、b、c 棱间夹角:α、β、γ
2 晶系与布拉菲点阵
依据点阵参数 的不同特点划分为七种晶系
(1) 三斜晶系
α≠β≠γ≠90° a≠ b≠ c
复杂单胞 底心单斜
(2) 单斜晶系
α=γ=90°≠β a≠ b≠ c
3 原子半径： r 2 a
4 配位数= 12
4
5 致密度= nv/V=(4×3πr3/4)/a3=0.74
γ－Fe(912~1394℃)、Cu、Ni、Al、Ag 等
——塑性较高
面心立方晶胞中原子半径与晶 格常数的关系
a
r 2a 4
(三)密排六方结构〔 h.c.p〕 〔 了解〕
金属：Zn、Mg、Be、α-Ti、α-Co等
具有光泽：吸收了能量从被激发态回到基态时所 产生的幅射；
良好的塑性：在固态金属中，电子云好似是 一种流动的万能胶，把所有的正离子都结合 在一起，所以金属键并不挑选结合对象，也 无方向性。当一块金属的两局部发生相对位 移时，金属正离子始终“浸泡〞在电子云中， 因而仍保持着金属键结合。这样金属便能经 受较大的变形而不断裂。
B面：
(1) 该面与z轴平行，因此x=1，y=2， z=∞； (2) 1/x=1，1/y=1/2，1/z=0； (3) 最小整数化1/x=2，1/y=1，1/z=0； (4) 〔2 1 0〕
C面：
(1) 该面过原点，必须沿y轴进行移动，因此x= ∞ ，y=-1，z=∞ (2) 1/x=0，1/y=-1，1/z=0； (3) 不需最小整数化；(4) 〔0 1 0〕
晶胞在三维空间的重复构成点阵
〔4〕晶格常数
在晶胞中建立三维坐标体系， 描述出晶胞的形状与大小
晶胞参数- 晶格常数:a、b、c 棱间夹角:α、β、γ
2 晶系与布拉菲点阵
依据点阵参数 的不同特点划分为七种晶系
(1) 三斜晶系
α≠β≠γ≠90° a≠ b≠ c
复杂单胞 底心单斜
(2) 单斜晶系
α=γ=90°≠β a≠ b≠ c
3 原子半径： r 2 a
4 配位数= 12
4
5 致密度= nv/V=(4×3πr3/4)/a3=0.74
γ－Fe(912~1394℃)、Cu、Ni、Al、Ag 等
——塑性较高
面心立方晶胞中原子半径与晶 格常数的关系
a
r 2a 4
(三)密排六方结构〔 h.c.p〕 〔 了解〕
金属：Zn、Mg、Be、α-Ti、α-Co等
具有光泽：吸收了能量从被激发态回到基态时所 产生的幅射；
良好的塑性：在固态金属中，电子云好似是 一种流动的万能胶，把所有的正离子都结合 在一起，所以金属键并不挑选结合对象，也 无方向性。当一块金属的两局部发生相对位 移时，金属正离子始终“浸泡〞在电子云中， 因而仍保持着金属键结合。这样金属便能经 受较大的变形而不断裂。
第二章金属及合金相的晶体结构_图文(精)

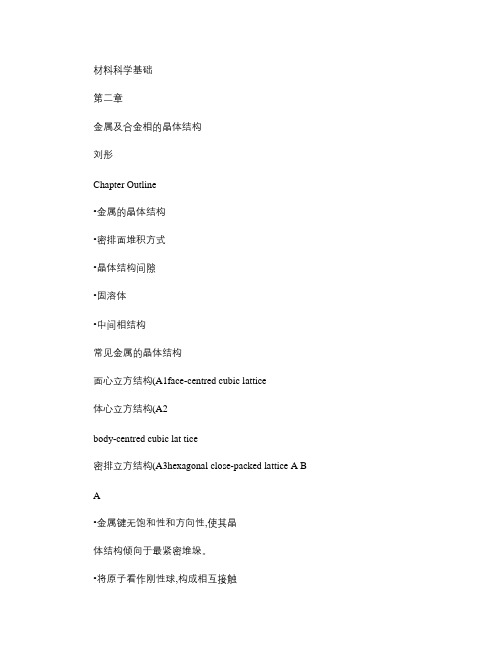

材料科学基础第二章金属及合金相的晶体结构刘彤Chapter Outline•金属的晶体结构•密排面堆积方式•晶体结构间隙•固溶体•中间相结构常见金属的晶体结构面心立方结构(A1face-centred cubic lattice体心立方结构(A2body-centred cubic lat tice密排立方结构(A3hexagonal close-packed lattice A B A•金属键无饱和性和方向性,使其晶体结构倾向于最紧密堆垛。
•将原子看作刚性球,构成相互接触圆球模型,更确切表示原子排列。
•面心原子shared by 2 cells: 6 x 1/2 = 3•顶角原子shared by 8 cells: 8 x 1/8 = 1面心立方结构金属:γ-Fe, Al, Cu, Ni, Au, Ag 和Pt 等。
面心立方结构•结构符号A1,Pearson 符号c F4。
•每个晶胞含4个原子。
(0,1/2,1/2●(0,0,0●(1/2,1/2,0●●(1/2,0,1/2配位数与致密度面心立方结构的致密度η为•致密度η是衡量原子堆垛紧密程度的,为晶胞中原子所占体积(V a 与晶胞体积(V 的比值:η=V a / V •面心立方晶胞面对角线为原子半径的4倍,即(r 24/=a •配位数(Coordination Number——CN 是晶体结构中每个原子的最近邻原子数目。
a/22密排面{111}密排方向<110>•面心立方结构的配位数为12,最近原子间距离为•结构符号A2,Pearson 符号c I2•每个晶胞含2个原子体心立方结构•体心立方结构的金属包括:α-Fe, Cr, W, Mo, V 和Nb 等。
•体心立方结构配位数为8,原子间距a/23•还有6个次近邻原子,间距为a ,相差15.5%。
•体心配位数也表示为CN=8+6。
体心立方结构的致密度η为体心立方晶胞体对角线为原子半径的4倍,即(r34/=a 体心原子shared by 0 cells: 1 x 1 = 1顶角原子shared by 8 cells: 8 x 1/8 = 1(1/2 1/2 1/2●(000●密排面{110}密排方向<111>密排六方结构•结构符号A3,每个晶胞含6个原子。
金属与合金的晶体结构.PPT文档共68页
