维修电工国家职业资格四级技能考核试卷02考试时间为250分钟。
请在试卷标封处填写姓名、准考证号和所在单位名称。
仔细阅读各种题目的回答要求，在规定位置填写答案。
不要在试卷上乱写乱画，也不要在标封区填写无关内容。

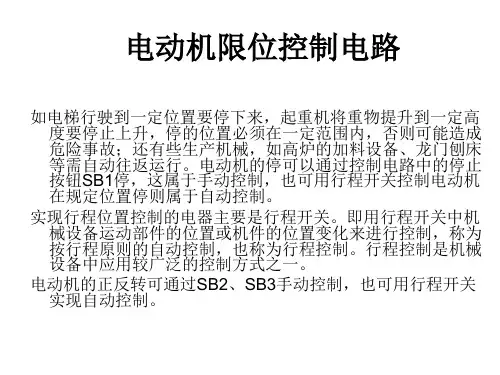

试题一、三相异步电动机四点限位控制线路的安装和调试考试时间为100分钟，本题分值为30分。
根据电气安装规范，完成三相异步电动机四点限位控制线路的安装、接线和调试。
考核要求包括正确安装和接线、符合国家电气安装规范、紧固导线、布局合理、导线进线槽，以及通电调试，并达到控制要求。
所有操作必须符合行业安全文明生产规范。
回答问题包括负载为0.75KW、7.5KW、11KW和22KW的三相异步电机所需的铜导线、交流接触器、空气开关和熔断器的额定电流。
试题二、M7130平面磨床、Z35摇臂钻床、（或类似，如M7120平面磨床、T68镗床、C6140车床等）电气控制线路的故障检查、分析及排除考试时间为50分钟，本题分值为20分。
在两个不同电气控制线路对应的工位中随机抽取一个，排除该线路上的故障。
考核要求包括排除电气控制线路中的三个故障、观察设备的运行状况、画出故障点局部电路图并标明故障点位置，以及所有操作必须符合行业安全文明生产规范。
试题三、用PLC对两台电动机顺序启动、逆序停止电路改造考试时间为50分钟，本题分值为30分。
根据电气安装规范，完成用PLC对两台电动机顺序启动、逆序停止电路的编程和调试。
考核要求包括正确完成电路和绘制的I/O接线图、符合国家电气安装规范、编程和调试，以及所有操作必须符合行业安全文明生产规范。
1.正确识读电路图，将控制电路改为PLC控制，并填写I/O分配表和绘制I/O接线图。
2.正确完成PLC控制系统的I/O接线。
3.编制满足控制要求的PLC程序，并下载到PLC中。
4.通电调试，确保控制要求得到满足。
电动作动器结构电动作动器是一种电动机驱动机构，主要用于控制执行机构的动作，包括阀门、调节器、执行器等。
它由电机、减速机、传动机构、弹簧、限位开关、机壳等部件组成。
在自动化控制系统中，电动作动器扮演着重要角色，其结构主要包括如下几个部分：1.驱动装置：电动作动器中的驱动装置主要由电机和减速机组成。
电机是电动作动器的动力源，它转换电能为机械能，驱动减速机运转。
减速机则是将电机输出的高速低扭矩变为低速大扭矩的装置，通常采用行星齿轮传动结构。
该结构具有体积小、传动比大、精度高、稳定性好等特点。
2.传动机构：电动作动器中的传动机构主要是将减速机的转动传递给执行机构，一般采用二级传动方式，即将减速机的转速再次降低，并使其输出扭矩和工作角度能够满足用户需求。
常用的传动机构有蜗杆传动、斜齿轮传动、行星齿轮传动等。
3.执行机构：执行机构是电动作动器中的核心结构，其主要作用是将传动机构传递下来的转动转换成线性运动，以控制阀门、调节器等执行机构的动作。
按照不同的控制要求，执行机构的形式也各不相同，主要有：直线型执行机构、旋转型执行机构、双作用型执行机构等。
其中双作用型执行机构可以使控制力矩在正反两个方向上都有作用，使用更加灵活。
4.弹簧：弹簧作为电动作动器中的辅助结构，主要作用是提供控制力矩的回复力，以保证电动作动器在失去控制信号时，能够恢复到初始位置。
弹簧的刚度和压力与控制力矩成正比，使控制系统在失去信号时能够保持稳定。
5.限位开关：限位开关是电动作动器安全保护的关键部分，其主要作用是检测执行机构的位置，并发出信号以控制电动机的运转，以避免超过机械范围造成损害。
一般情况下，电动作动器都使用两个限位开关，一个用于判断执行机构的最小位置，另一个用于判断其最大位置。
6.机壳：机壳是电动作动器中的外壳结构，其主要作用是起到保护作用，具有防尘、防腐、防水等特点。
现代电动作动器大多采用铝合金材质制作，以提高其耐用性和防腐蚀性。
上仪ROTORKA电动执行机构ROTORKA电动执行机构是一种可靠的自动控制设备，广泛应用于各个领域的工业自动化控制系统中。
下面将从结构、工作原理、特点和应用四个方面对ROTORKA电动执行机构进行详细介绍。
一、结构及工作原理ROTORKA电动执行机构主要由电动机、传动机构、限位开关和控制电路组成。
其结构紧凑，体积小巧，安装方便。
电动机是ROTORKA电动执行机构的动力源，通过电能转化为机械能，驱动传动机构的运动。
传动机构包括减速器和传动轴，将电动机的转速降低并传递给执行机构，从而实现对执行机构的控制。
限位开关的作用是检测执行机构的位置，一般分为开和闭两个限位。
当执行机构运行到规定位置时，限位开关会自动切断电源，以防止过程运行中的超出范围，从而确保安全性。
控制电路是ROTORKA电动执行机构的核心部分，实现对执行机构的远程控制。
用户可以通过控制器对执行机构进行启停、调速以及调整行程等操作，实现对系统的自动化控制。
ROTORKA电动执行机构的工作原理是当接收到控制器的指令后，首先由控制电路控制电动机的启动，启动后通过减速器和传动轴传递动力，并通过限位开关检测执行机构的位置，当执行机构达到限位位置时，电动机自动停止。
二、特点1.可靠性高：ROTORKA电动执行机构采用了先进的设计和制造工艺，具有耐用性强、使用寿命长的特点。
2.控制性好：ROTORKA电动执行机构配备了先进的控制器，可以实现对执行机构的精确控制，适用于各种自动化控制系统。
3.适应性强：ROTORKA电动执行机构具有很强的适应性，可适用于各种工况环境，能够在高温、低温、高湿等恶劣条件下正常工作。
4.安装方便：ROTORKA电动执行机构体积小巧，安装方便，可以灵活布置，节省空间。
5.可靠性高：ROTORKA电动执行机构采用了先进的设计和制造工艺，具有耐用性强、使用寿命长的特点。
三、应用领域ROTORKA电动执行机构广泛应用于石油、化工、电力、水处理等工业领域，常见的应用场景有：1.流体控制系统：在流体控制系统中，ROTORKA电动执行机构通过控制阀门、截止阀、球阀等执行机构的运动，实现对流体的控制。
