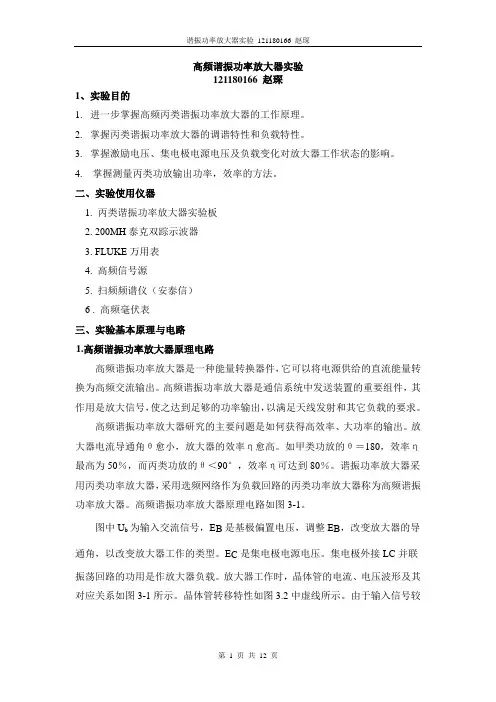

高频谐振功率放大器实验121180166 赵琛1、实验目的1.进一步掌握高频丙类谐振功率放大器的工作原理。
2.掌握丙类谐振功率放大器的调谐特性和负载特性。
3.掌握激励电压、集电极电源电压及负载变化对放大器工作状态的影响。
4. 掌握测量丙类功放输出功率，效率的方法。
二、实验使用仪器1. 丙类谐振功率放大器实验板2. 200MH泰克双踪示波器3. FLUKE万用表4. 高频信号源5. 扫频频谱仪（安泰信）6 . 高频毫伏表三、实验基本原理与电路1.高频谐振功率放大器原理电路高频谐振功率放大器是一种能量转换器件，它可以将电源供给的直流能量转换为高频交流输出。
高频谐振功率放大器是通信系统中发送装置的重要组件，其作用是放大信号，使之达到足够的功率输出，以满足天线发射和其它负载的要求。
高频谐振功率放大器研究的主要问题是如何获得高效率、大功率的输出。
放大器电流导通角θ愈小，放大器的效率η愈高。
如甲类功放的θ＝180，效率η最高为50％，而丙类功放的θ＜90°，效率η可达到80％。
谐振功率放大器采用丙类功率放大器，采用选频网络作为负载回路的丙类功率放大器称为高频谐振功率放大器。
高频谐振功率放大器原理电路如图3-1。
图中U b为输入交流信号，E B是基极偏置电压，调整E B，改变放大器的导通角，以改变放大器工作的类型。
E C是集电极电源电压。
集电极外接LC并联振荡回路的功用是作放大器负载。
放大器工作时，晶体管的电流、电压波形及其对应关系如图3-1所示。
晶体管转移特性如图3.2中虚线所示。
由于输入信号较大，可用折线近似转移特性，如图中实线所示。
图中'B U 为管子导通电压，g m为特征斜率（跨导）。
图3-1 高频谐振功率放大器的工作原理设输入电压为一余弦电压，即u b =U bm cos ωt 则管子基极、发射极间电压u BE 为u BE =E B +u b =E B +U bm cos ωt在丙类工作时，E B <'B U ，在这种偏置条件下，集电极电流iC 为余弦脉冲，其最大值为i Cmax ，电流流通的相角为2θ，通常称θ为集电极电流的通角，丙类工作时，θ<π/2 。
1.原理说明利用选频网络作为负载回路的功率放大器称为谐振功率放大器。
它是无线电发射机中的重要组成部件。
根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。
电流导通角θ愈小放大器的效率η愈高。
如甲类功放的θ=180o ，效率η最高也只能达50%，而丙类功放的θ<90o ,效率η可达到80%。
甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。
丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。
高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
1.1高频功放的主要技术指标1.1.1 功率关系：功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ，使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上，成为集电极耗散功率C P 。
根据能量守衡定理：1o C P P P =+直流功率： 输出交流功率：2211111222c c c c L L U P U I I R R =⋅== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。
1.1.2 放大器的集电极效率1101122c c o CC c U I P P U I ηξγ⋅===⋅ 其中集电极电压利用系数：1c c L CC CCU I RU U ξ== 0o c CCP I U =⋅波形系数：1100()()c c I I αθγαθ==为通角 θ 的函数；θ 越小γ越大。
1.1.3 谐振功率放大器临界状态的计算临界状态下，若已知电源电压Ucc ，BB U 三极管的参数C g ，'U BB ，设电压利用系数为 ξ，集电极的导通角为θ。
