常用电机控制电路图

电机控制线路图大全Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。

由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。

Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。

OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。

OX3—13型Y-△自动启动器的控制线路如图11—11所示。

（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y —△起动只能用于正常运行时为△形接法的电动机。

１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。

线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。

图2定子串电阻降压起动控制线路图2是定子串电阻降压起动控制线路。

4种直流电机控制电路详解，含图含公式，直观又细致，不懂都难！旺材电机与电控2小时前私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。

但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。

直流电机控制电路集锦，将使读者“得来全不费功夫”!在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。

大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。

所以直流电机的控制是一门很实用的技术。

本文将详细介绍各种直流电机的控制技术。

直流电机，大体上可分为四类：第一类为有几相绕组的步进电机。

这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。

只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。

步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。

例如常用的S A A l027或S A A l024专用步进电机控制电路。

步进电机广泛用于需要角度转动精确计量的地方。

例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。

第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。

当外加额定直流电压时，转速几乎相等。

这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。

也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。

在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。

第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。

在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。

伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。

三相异步电动机正反转控制的主电路和继电器控制电路图：
下图是三相异步电动机正反转控制的主电路和继电器控制电路图，图2与3是功能与它相同的PLC 控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器。

KM1和KM2分别是控制正转运行和反转运行的交流接触器。

FR是作过载保护用的热继电器，异步电动机长期严重过载时，经过一定延时，热继电器的常闭触点断开，常开触点闭合。

其常闭触点与接触器的线圈串联，过载时接触器线圈断电，电机停止运行，起到保护作用。

有的热继电器需要手动复位，即热继电器动作后要按一下它自带的复位按钮，其触点才会恢复原状，即常用开触点断开，常闭触点闭合。

电动机控制线路图1手动正转控制利用铁壳开关或胶盖瓷底刀开关的控制线路如图1所示。

在一般工厂中使用的三相电风扇及砂轮机等设备常采用这种控制线路。

图中QS-FU表示铁壳开关(或胶盖瓷底刀开关)。

当合上铁壳开关，电动机就能转动，从而带动生产机械旋转。

拉闸后，熔断器就脱离电源，以保证安全。

2.采用转换开关的控制转换开关控制线路如图2所示。

图中QS为转换开关，也叫组合开关。

它的作用是引入电源或控制小容量电动机的启动和停止。

图2采用转换开关的控制机床电气控制中常用的转换开关有HZ10系列。

这种转换开关有3副静触片，每一触片的一端固定在绝缘垫板上，另一端伸出盒外，并附有接线柱，以便和电源、用电设备相接。

3个动触片装至绝缘垫板上，垫板套在附有手柄的绝缘杆上。

手柄能向任一方向每次转动90°，并带动3个动触片分别与3副静触片同时通断。

3.用倒顺开关的正反转控制常用的倒顺开关有HZ3-132型和QX1-13M/4．5型，其控制线路如图3所示。

图3用倒顺开关的正反转控制倒顺开关有6个接线柱，L1、L2和L3分别接三相电源，D1、D2和D3分别接电动机。

倒顺开关的手柄有3个位置：当手柄处于停止位置时，开关的两组动触片都不与静触片接触，所以电路不通，电动机不转；当手柄拨到正转位置时，A、B、C、F触点闭合，电动机接通电源正向运转；当电动机需向反方向运转时，可把倒顺开关手柄拨到反转位置上，这时A、B、D、E触片接通，电动机换相反转。

在使用过程中电动机处于正转状态时欲使它反转，必须先把手柄拨至停转位置，使它停转，然后再把手柄拨至反转位置，使它反转。

倒顺开关一般适用于4．5kW以下的电动机控制线路。

4.具有自锁的正转控制具有自锁的正转控制线路如图4所示。

当启动电动机时合上电源开关QS，按下启动按钮SB1，接触器KM线圈获电，KM主触点闭合，使电动机M运转；松开SB1，由于接触器KM常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。

电动机点动控制电路讲解控制线路原理图如下所示：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。

停止：松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。

这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。

点动、单向转动控制线路是用按钮接触器来控制电动机运转的最简单的控制线路接线示意图如下图所示。

从图中可以看出点动正转控制线路是由转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。

其中以转换开关QS作电源隔离开关，熔断器FU 作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止，线路工作原理如下：当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。

按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM 的三对主触头闭合，电动机M便接通电源启动运转。

当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。

上图中点动正转控制接线示意图是用近似实物接线图的画法表示的，看起来比较直观，初学者易学易懂，但画起来却很麻烦，特别是对一些比较复杂的控制线路，由于所用电器较多，画成接线示意图的形式反而使人觉得繁杂难懂，很不实用。

因此，控制线路通常不画接线示意图，而是采用国家统一规定的电器图形符号和文字符号，画成控制线路原理图。

点动正转控制线路原理图，如下。

它是根据实物接线电路绘制的，图中以符号代表电器元件，以线条代表联接导线。

用它来表达控制线路的工作原理，故称为原理图。

原理图在设计部门和生产现场都得到了广泛的应用。

除了点动控制电路，在工作中，还会用到各种电路，比如：起保停电路、自锁控制电路、正反转控制电路、降压启动控制电路、启停控制电路等等...。

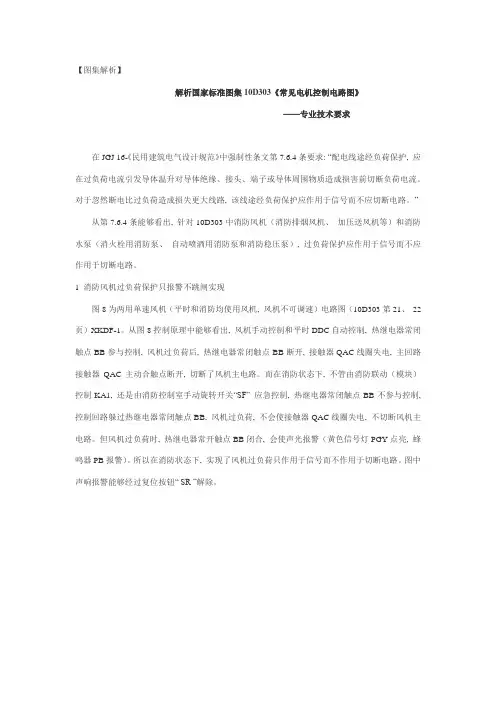

【图集解析】解析国标图集10D303《常用电机控制电路图》——专业技术要求在JGJ 16-2008《民用建筑电气设计规范》中强制性条文第7.6.4条规定：“配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负荷电流。

对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。

”从第7.6.4条可以看出，针对10D303中的消防风机（消防排烟风机、加压送风机等）和消防水泵（消火栓用消防泵、自动喷洒用消防泵和消防稳压泵），过负荷保护应作用于信号而不应作用于切断电路。

1 消防风机过负荷保护只报警不跳闸的实现图8为两用单速风机（平时和消防均使用的风机，风机不可调速）电路图（10D303第21、22页）XKDF-1。

从图8控制原理中可以看出，风机手动控制和平时DDC自动控制，热继电器常闭触点BB参与控制，风机过负荷后，热继电器常闭触点BB断开，接触器QAC线圈失电，主回路接触器QAC主动合触点断开，切断了风机主电路。

而在消防状态下，无论由消防联动（模块）控制KA1，还是由消防控制室手动旋转开关“SF” 应急控制，热继电器常闭触点BB不参与控制，控制回路躲过热继电器常闭触点BB，风机过负荷，不会使接触器QAC线圈失电，不切断风机主电路。

但风机过负荷时，热继电器常开触点BB闭合，会使声光报警（黄色信号灯PGY点亮，蜂鸣器PB报警）。

因此在消防状态下，实现了风机过负荷只作用于信号而不作用于切断电路。

图中声响报警可以通过复位按钮“ SR ”解除。

2 消防水泵过负荷保护只报警不跳闸的实现一般工程设计中消防风机无备用风机，而消防水泵一般是一台工作一台备用（或两用一备）。

GB 50055-93《通用用电设备配电设计规范》第2.4.6条的条文说明中有这么一句话：“一、过载是导致电动机损坏的主要原因。

……在为编制原规范而进行的调查中，收集到国内……以至美国《电气建设与维护》杂志称，大约电动机故障的95 % 是由过载产生的过热所致……二、……此外，某些场合下断电的后果比过载运行更严重，如没有备用机组的消防泵，应在过载情况下坚持工作。

共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。

松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制SB接触器按下起动按钮，1（）起动过程。

1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。

M～3．共享知识分享快乐SB，（2）停止过程。

按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。

3KMSB的辅助常开触点的这种作并联的与1用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

FU。

一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。

FR。

当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。

同时电动机回路中的触点也断开，解除自锁。

故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。

KM本身。

当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。
