Z J A 型双级高真空净油机安 装维 护 使 用技术说明书四川胜达泵业设备制造有限公司地址: 四川省自贡市大安区凉燕路1号 电话: 5103891 传真: 售后热线: 电子邮件: 网址: .cn一、 概述Z J A 型双级高真空净油机具有大抽速率的双级真空系统, 独特的脱气, 脱水功能, 采用国际上最先进的复式三维立体闪蒸技术, 可快速高效脱除油液中的液态水, 同时采用双网式多级精密过滤, 能高效地脱除油中的水份、 气体、 微粒杂质、 酸性物质及其油中的氧化产物, 从而提高变压器油的绝缘强度, 降低油液的酸值和介质损耗, 保证充油电气设备的安全运行。

主要适用于高压和超高压变压器油的过滤净化与再生。

二、型号说明Z J A - □□□三、主要技术参数注: 表中所列尺寸均为敞开放置式, 若需封闭移动放置式, 请在订货中注明．四、性能特点( 一) 待净化油指标: 含水≤50ｍｇ／ｋｇ, 含气量≤１０％, 击穿电压>30kv, 经本机数次净化处理后, 可达下列指标:１、残余水份: 3ｍｇ／kg２、残余气体: 0.2％３、过滤精度: 1-3μm４、击穿电压: ≥70kv( 二) 、对油质劣化, 酸值高和介质损耗大的绝缘器油经本机再生处理后可迅速达到下列指标:１、外观: 透明、浅黄２、ＰＨ值: 5.0-5.4３、酸值: 0.02( ｍｇＫＯＨ／g)４、击穿电压: ≥70kv５、水分: 3mg/kg６、清洁度:(NAS1638) 4-6级７、介质损耗因数tg: 0.2-0.9%.五、结构及工作原理阅读以下内容请结合我公司提供的”ZJA双级真空净油机工作原理图”进行参考阅读。

( 一) 结构Z J A型双级高真空净油机主要由: 进油阀门、粗滤器、加热器、电磁阀、真空罐、低真空脱气件、高真空脱气件、低真空冷凝器、高真空冷凝器、一号罗茨泵、二号罗茨泵、真空充气电磁阀、旋片真空泵、循环冷水泵、水箱、浮球阀、排油泵、止回阀、一级精滤器、二级精滤器、出油阀门电控系统等组成( 详见工作原理图) 。

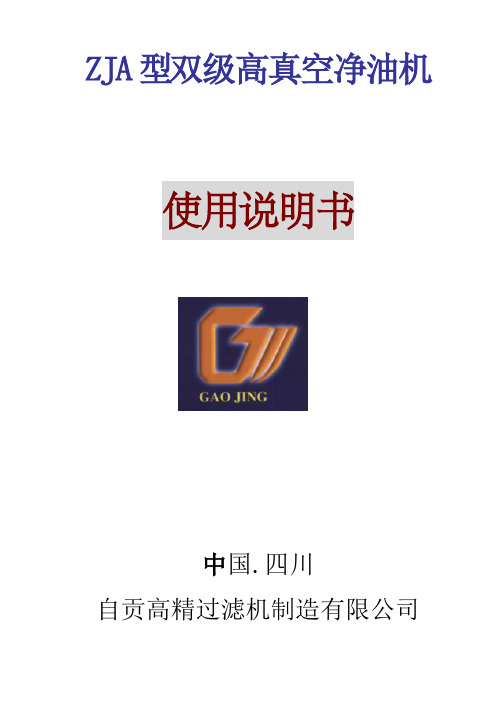

ZJA型双级高真空净油机使用说明书中国.四川自贡高精过滤机制造有限公司一、用途ZJA型系列真空净机主要用于各种电器设备中绝缘油的净化处理，能高效地排除绝缘油或相当于绝缘油粘度的其它油类中的水份、气体和机械杂质，从而提高绝缘油的耐电压强度和油品质量，保证电器设备的安全运行。

因此，可供变压器、电缆、高压开关，互感器等电器制造厂、发电厂、供电局、送变电工区、工矿企业，对高压电器设备进行真空净化过滤和热油循环干燥。

ZJA型真空净油机特别适用于500KV以上超高压送变电变压器油的净化处理，也很适用于500KV以下送变电变压器油的高效净化处理。

二、结构和工作原理ZJA型真空净油机主要由：粗滤器（2）、进油泵（3）、加热器（4）、真空罐（6）、冷凝器（12）、冷凝器（18）、罗茨泵（22）、旋片式真空泵（24）、冷却水泵（29）、排油泵（32）、一级精滤器（36）、二级精滤器（40）、板框过滤器（38）以及各种管路、阀门、控制柜等部件组成（详见工作原理图）。

ZJA型真空净油机工作时，油液经过粗滤器后由进油泵（3）送到加热器，加热到一定温度的油液进入真空罐，通过真空罐内特制脱水、脱气元件，改变油液的流向和状态，在加热温度、真空度和抽气速度的合理匹配下，油液中的水份、气体将迅速蒸发，被两级真空泵抽除，经脱水、脱气后的油液沉积到真空罐底部、由排油泵排入一级精滤器和二级精滤器，进行高精度过滤，从而达到油品的高效脱水、脱气和过滤机械杂质的目的。

本机从排油泵出口与两级精滤器之间并联有旁路板框过滤器，当初始过滤的油液太脏，可先打开旁路系统，使用板框过滤器进行预处理，之后再通过两级精滤器进行高精度过滤处理。

三、主要技术参数四、电器系统ZJA-9KY净油机使用三相50Hz、380V电源。

电器有良好的断电保护和电控装置，各电机均装有热继电器和保护装置，同时采用了相关的联锁控制。

在电器系统中，进油泵与加热器联锁；真空泵与罗茨泵联锁（详见电器原理图）。

13-双螺杆挤出机操作规程1目的确保设备正常工作，产品质量符合要求，保证实验需要。

2适用范围TSE-35A双螺杆挤出机的操作、维护和保养。

3职责3.1操作人员负责设备运行，日常维护和保养。

3.2设备责任人负责设备的定期检查和保养。

4工作细则4.1 加工对象高分子材料。

4.2 加工工艺不同的材料采用不同的工艺。

4.3操作规程4.3.1操作者须知a)本机有专人负责保管和使用。

b)操作过程中，不得离开工作岗位。

c)严格按规定顺序操作，以防发生意外。

d)工作中发生故障，应及时停机，待故障排除后方能继续使用。

4.3.2准备a)检查齿轮箱的油位和水箱的水位，开启冷却水进出阀门。

b)合上总开关，设定各区温度，将物料加入料仓，水槽加水。

c)各区温度达到设定值后保温30分钟，手动盘车应灵活。

4.3.3操作步骤a)启动油泵、水泵（温控要求不高可不开）、风刀和切粒机。

b)启动主机，调整主机低速运行。

c)启动喂料机，调整喂料速度；同时调整主机进入正常运行速度。

d)启动真空系统（如果需要）：打开泵进水阀→启动真空泵→打开吸气阀（缓慢）。

e)将丝条喂入切粒机，并调整切粒机速度。

f)停机，待物料用完后加入聚丙烯对螺杆进行清洗，并排空，后依次停真空系统（关机顺序，吸气阀→真空泵→泵进水阀）→喂料机（先减速）→主机（先减速）→风刀和切粒机→水泵和油泵，关闭总电源。

g)将机器各部分恢复到初始状态，将零部件整理清点后放回原处，4.4 维护和保养a)每次实验结束后擦拭机器，清洁地面，填写机器使用记录。

b)每年检查一次齿轮箱的齿轮和轴承及油封。

c)每两年更换润滑油，每两个月清理油过滤器。

4.5注意事项a)严禁金属和砂石等硬物进入主机螺杆与机筒内。

b)出料过程操作，必须带手套进行，以防烫伤。

c)主机只许低速启动，空转不超过两分钟，速度调整要缓慢进行，电流勿超过30安培。

d)主机和喂料机、油泵、真空系统的开停机顺序切勿搞错。

5记录NIMTE－记录－53－13－01：双螺杆挤出机运行情况记录。

设施操作说明书第1页共2页设施名称真空包装机设施功能包装产品文件编号设施型号YL-1025厂商佑麟版本B31﹑操作说明依ON/OFF指示﹐开启电源开关置于ON处﹐启动电源后﹐红色指示灯亮。

依据包装详细要求及包装材质﹑厚度﹑调整真空时间﹑充气时间和封口时间。

将包装之真空袋张口部分摆列在真空机之封口线上。

工作时将真空盖轻轻用双手盖上﹐即开始工作﹐动作达成后﹐真空盖自动开启(封口动作已以上动作连续达成)。

工作达成﹐依ON/OFF指示﹐开关置于OFF处﹐封闭电源。

2﹑设定条件﹕1、管装﹕粗管如G4P/G5P/PGP压力cm/Hg封口时间管数充气时间60±13±1s16±42s62±13±1s10±22s64±13±1s6±22s68±33±1s2±12s2、包装脆盘：G4P109N-A压力cm/Hg封口时间盘数充气时间62±23±1s22s3、管装﹕细管如FB/TS系列产品压力cm/Hg封口时间管数充气时间60±23±1s45±52s62±13±1s35±52s64±13±1s25±52s68±33±1s5±42s批准审查制作日期设施操作说明书第2页共2页设施名称真空包装机设施功能包装产品文件编号设施型号YL-1025厂商佑麟版本B34、REEL包装盘﹕如24系列产品压力cm/Hg封口时间个数(pcs)充气时间60±33±1s275±756s59±33±1s200以下6s5、REEL包装盘﹕如40ST系列/GS5014/GS5012大产品压力cm/Hg封口时间个数充气时间60±13±1s275±755s53±13±1s200以下5s3﹑注意事项﹕其电源为220V。

塑料挤出机生产线操作手册本册适用于以下型号生产线63塑料挤出生产线160塑料挤出生产线250塑料挤出生产线315塑料挤出生产线450塑料挤出生产线630塑料挤出生产线800塑料挤出生产线1200 塑料挤出生产线YF120 塑料挤出生产线YF240 塑料挤出生产线SBWX500塑料挤出生产线SBWX1000塑料挤出生产线宁波方力集团有限公司·中德合资宁波格兰威尔·方力挤出设备有限公司塑料挤出生产线使用手册非常感谢您选择本公司生产的塑料挤出生产线设备本使用手册包括有本生产线使用时的操作说明和注意事项不正确的使用可能会造成意外事故，使用本生产线前，请仔细阅读本手册，正确使用设备，以免发生意外事故。

安全注意事项在仔细阅读本手册及附属资料并能正确使用前，请不要安装、操作、维护或检查生产线设备。

请在熟悉本设备的相关知识，安全信息以及全部有关注意事项以后使用。

在本手册中，将安全等级分为：“危险”、“警告”和“注意”等级。

不正确的操作造成的危险情况，将导致人身重伤或死亡。

危险警告注意不正确的操作造成的危险情况，将导致人身的伤害或设备的严重损坏。

不正确的操作造成的危险情况，将导致一般或轻微的伤害或设备的一般损坏。

安全注意事项1．防止触电危险·当通电或设备正在运行时，请不要打开任何一个电控箱门，电机配电盒盖，加热圈配电盒盖等带电设备的防护盖、门，否则会发生触电危险·在带电设备防护盖或电控箱门等被打开时，不得强制通电运行机器，否则会接触到带危险电压的端子或充电回路而造成触电事故。

·直流调速器、变频调速器等设备在断开电源后仍带有危险的高电压，请参照该类设备说明书中的安全说明，在确认安全以后，才能进行维护、检修。

·电控箱内电器设备、电机、加热圈，冷却风扇等布线或检查时，需在断开电源并经10 分钟延迟后，用万用表等检测，确认剩余电压已消失后才能进行。

·所有电控箱接地排请按用电功率用标准规格黃、绿双色线可靠接地以后才能运行设备；电机、加热圈、风机电机、电磁阀等带电体外壳，在设备出厂时都已接入电控箱接地排，检查或更换以上设备后不得拆除或漏接，以防发生触电事故。

真空包装机操作说明书設備名稱真空包裝機設備功能真空包裝産品文件編號設備型號DZD-500/2SA 型廠商蘇通版本A 3一﹑操作面板說明﹕1﹑急停開關﹕當發生異常時可按下此開關﹐無論機器處于何狀態機器均斷電停止工作。

2﹑電源指示燈﹕指不燈亮表示設備已接通電源﹐反之未通電。

3﹑電源開關﹕設備總電源開關“0”表示接通電源﹔“1”表示關閉電源。

4﹑真空時間﹕表示設備抽真空時間﹐可設置范圍0～60S 。

5﹑加熱時間﹕表示發熱片加熱時間﹐可設置范圍0～5S 。

6﹑冷卻時間﹕表示設備加熱后降溫時間﹐可設置范圍0～5S 。

7﹑加熱電壓選擇開關﹕根據所封材料選擇不同電壓12V ﹑24V ﹑36V 8﹑上蓋拉手﹕用于打開或壓下上蓋。

9﹑壓力表﹕指示設備抽真空壓力核准審核制作日期12 3 5 4 6 7 8 9設備名稱真空包裝機設備功能包裝産品文件編號設備型號DZD-500/2SA型廠商蘇通版本A3二﹑操作步驟：1﹑接通電源，打開電源開關，指示燈亮。

2﹑根據真空度調節面板上真空時間繼電器旋鈕，以取得不同的真空度。

3﹑調節封口時間繼電器旋鈕，選擇適當的封合時間，同時針對不同材質之真空袋選擇適當的封口電壓。

4﹑調節冷卻時間旋鈕，確保封口質量。

5﹑將真空袋平整地放在封口膠條上。

6﹑按下真空機上蓋，抽真空、封合、冷卻循環動作。

動作結束後，真空機上蓋自動開啓，抽真空完成取出産品即可。

三﹑注意事項：1﹑該機采用380V交流電壓，機體須妥善接地，以防漏電。

2﹑本機應安放於平整地面，保障良好的通風條件。

3﹑使用前後將真空室內進行清潔。

4﹑機器專人操作，無關人員切勿任意調節機器旋鈕，以免影響真空包裝效果，甚至損壞産品。

核准審核制作日期。

SJSZ-65 锥形双螺杆挤出机使用说明书一，用途SJSZ-65锥形双螺杆塑料挤出机适合直接接工聚氯乙烯粉料，该主机配上适当的机头和辅机，可将硬聚氯乙烯粉加工成管、板、异型材等，也可用于聚氯乙烯造粒。

二、主要技术参数1、螺杆直径 65/132mm2、螺杆数量 1支3、螺杆有效工作长度 1440mm4、螺杆转速 1～5、螺杆旋转方向异向向外旋转6、主电机功率 37KW7、主电机转速 1500rpm8、生产能力 250kg/h9、加热段数及功率机筒4段：24KW10、机器中心高度 1000mm11、真空泵极限真空度：流量40m3/h电机功率12、加料装置自动喂料13、机筒冷却风机功率×314、外形尺寸 4235×1520×245015、重量主机4000kg三、结构简述（一）、本机具有一下结构特点1、设置了排气装置，可脱去PVC粉料中的水分，空气和低分子化合物单体，提高制品的质量。

2、螺杆是锥形的，加料段具有较大的直径，对物料的传热面积和剪切速度比较大，有利于物料的塑化，计量段螺杆直径减小，减小了传热面积和对熔料的剪切速度，使熔体能在较低的温度下挤出。

3、螺杆芯部设有自动温度循环系统，可使螺杆温度前后平衡，提高制品质量和产量。

4、装有定量加料装置，使挤出量与加料量能匹配，保证制品稳定挤出，扩大不同料的适应能力。

5、在定量加料装置中还设有磁性体，防止铁性物质加入，保护螺杆，保证制品质量。

6、由于螺杆是锥形的，计量段末段的螺杆的横截面积减少，轴向力较小，而安装止推轴承处的空间大，轴承能承受较大的轴向负荷力。

7、设置减速箱，驱动力矩通过分配齿轮箱，均匀的分配给二根螺杆。

8、机筒加热采用电阻加热，冷却器外形尺寸小，重量轻，装拆方便，并装有自动冷却装置。

9、采用交流变频调速电机无级调速，转速稳定，调速方便。

10、装有过电保护装置，以减小机件的损坏。

（二）、结构组成主机主要由螺杆、机身、传动系统、加热冷却系统、排气装置、定量自动加料装置、机头、机头联接体、电器控制箱等零部件组成。
