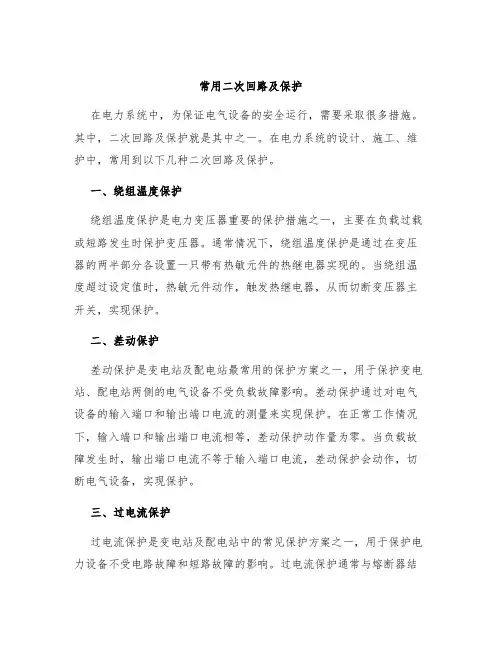

常用二次回路及保护
在电力系统中，为保证电气设备的安全运行，需要采取很多措施。其中，二次回路及保护就是其中之一。在电力系统的设计、施工、维护中，常用到以下几种二次回路及保护。
一、绕组温度保护
绕组温度保护是电力变压器重要的保护措施之一，主要在负载过载或短路发生时保护变压器。通常情况下，绕组温度保护是通过在变压器的两半部分各设置一只带有热敏元件的热继电器实现的。当绕组温度超过设定值时，热敏元件动作，触发热继电器，从而切断变压器主开关，实现保护。
二、差动保护
差动保护是变电站及配电站最常用的保护方案之一，用于保护变电站、配电站两侧的电气设备不受负载故障影响。差动保护通过对电气设备的输入端口和输出端口电流的测量来实现保护。在正常工作情况下，输入端口和输出端口电流相等，差动保护动作量为零。当负载故障发生时，输出端口电流不等于输入端口电流，差动保护会动作，切断电气设备，实现保护。
三、过电流保护
过电流保护是变电站及配电站中的常见保护方案之一，用于保护电力设备不受电路故障和短路故障的影响。过电流保护通常与熔断器结合使用，以控制电路中过电流的流动。当电路中的电流超过设定值时，熔断器熔断，实现保护。
四、接地保护
接地保护是变电站及配电站中的重要保护方案之一，用于保护设备及人员的安全。接地保护是通过对电气设备接地电流的监控实现保护。当电气设备出现线缆故障时，设备外壳会与地面发生通路，接地电流突增。接地保护会检测到接地电流的变化，从而发出保护信号，切断设备电源，实现保护。
五、零序保护
零序保护是变电站及配电站的重要保护方案之一，用于保护变压器及发电机组的三相设备。零序保护是通过监控三相电流不平衡来实现的。当三相电流不平衡达到一定程度时，零序保护会自动动作，切断设备电源，实现保护。
六、过压保护
过压保护是变压器及电动机等电气设备的保护方案之一，用于保护设备免受电路过压等因素的影响。过压保护通常采用热继电器或电磁继电器实现。当电路中电压超过设定值时，过压保护会动作，切断设备电源，实现保护。
电气二次回路40条知识问答
1、计算机构成保护与原有继电保护有何区别？
主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。而计算机只能作数字运算或逻辑运算。
因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。
2、零序电流保护的各段保护范围是如何划分的？
零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。零序III段是I，II段的后备段，并与相邻线路配合。
3、什么是重合闸的后加速？
当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。
4、错误操作隔离开关后应如何处理？
（1）错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；
（2）错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。
5、什么叫R、L、C并联谐振？
电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。
6、距离保护的起动元件采用负序、零序增量元件有何有点？
（1）灵敏度高；
（2）可见做振荡闭锁装置的起动元件；
（3）在电压二次回路断线时不会误动； （4）对称分量的出现于故障的相别无关，故起动元件可采用单个继电器，因此比较简单。
电工必须知道的30个电气二次回路图
1、直流母线电压监视装置电路图
直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。
图1直流母线电压监视装置电路图
2、直流绝缘监视装置接线图
图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。
电气二次回路常见的故障及处理机制
摘要：出现二次回路故障的直接影响，是会对电力生产的正常运行造成严重的破坏，如果电气二次回路出现故障，就可能会影响断路器的正常运作，出现不该跳闸的会跳闸，该跳闸的没有跳闸的情况，破坏电气设备，并瓦解电力系统。因此，对电气二次回路常见故障进行分析并处理是非常重要的工作。
关键词：电气二次回路；常见的故障；处理机制
1电气二次回路的概述
1.1电气二次回路的含义
在电力系统中，电气二次回路”是其中的重要组成部分，电路一次设备能否安全地运行，都是由电气二次回路进行控制、调节和监测来决定的。由于各种因素会导致电气二次回路发生故障。因此，进行电气二次回路故障的分析之前，需要对电气二次回路进行结构和原理上的充分了解，以找到优化和解决的措施及方法，使此类的问题和故障不再发生。
1.2电气二次回路的种类
在电力系统中的电气二次回路根据其特点的不同分为以下三种类型：第一，按照电气二次回路的使用用途分类，主要分为根据工作原理基础的接线电路、展开接线电路与安装为原理的接线线路。这几种电气二次回路的使用用途是不一样的。第二种分类的主要依据就是使用功能的不同，主要分为信号回路、控制回路、测量回路与保护回路。几种电气二次回路根据不同的使用要求选取不同的回路方法。第三种分类主要是根据电源的性质进行区分。根据使用电流的情况不同可以分为交流电压回路与直流电压回路两种，主要是根据电气二次回路的性质不同进行归类区分的。针对电气二次回路不同类型的故障进行分析的过程中，需要对出现故障的种类进行分辨，这样可以提高故障处理的效率，保证电力系统的稳定运行。
2电气二次回路常见的故障及处理机制
2.1电压互感器二次回路故障分析和处理
二次短路是电压互感器二次回路在运行过程中常见的故障，二次短路故障会造成二次回路安装的熔断器熔断，或者出现二次回路安装的快分开关跳闸，其保护装置会发出相关断线信号。在各项回路的电缆芯线接触不良或者断线时，保护装置也会发出相关断线信号。在电压回路中性线断线的情况下，并不会发出故障信号的，这就需要进行检修预防。此时，对装置UN点与保护屏的接地铜排之间的阻值进行测量，可以采用万用表的直流电阻档，当阻值接近0欧，则代表中性线回路正常。在电气二次回路中一旦多点接地中出现问题，就可以判断造成这一问题的主要原因是电压互感器中的二次回路在运行的时候，施工工艺出现问题或者由于操作失误导致的误碰等现象。
