*****110kV输变电工程 消弧成套装置基础施工方案

*****110kV变电站工程施工项目部 二〇一八年八月 目 录 目 录 ........................................................................................................................................................................... 1 一、编制依据 ................................................................................................................................................................. 1 二、工程概况 ................................................................................................................................................................. 1 三、施工准备 ................................................................................................................................................................. 1 3.1施工技术准备 ........................................................................... 1 3.2施工人员准备 ........................................................................... 2 3.3施工机械、工器具和材料准备.............................................................. 2 3.4施工进度计划 ........................................................................... 3 四、工艺流程 .............................................................................. 3 4.1施工流程 ............................................................................... 3 4.2施工工艺 ............................................................................... 3 五、质量控制 .............................................................................. 6 5.1 质量要点 .............................................................................. 6 5.2 质量强制性条文执行 .................................................................... 8 5.3质量通病防治措施： ..................................................................... 8 5.4标准工艺应用 ........................................................................... 9 六、安全控制措施 .......................................................................... 9 6.1施工安全技术措施 ....................................................................... 9 6.2 施工安全风险识别、评估及预控措施 ...................................................... 10 七、环境保护和文明施工 ................................................................... 12 7.1环境保护措施 .......................................................................... 12 7.2文明施工、成品保护措施 ................................................................ 13 *****110kV变电站工程 消弧成套装置基础施工方案

1 消弧成套装置基础施工方案

一、编制依据 《建筑工程施工质量验收统一标准》GB50300－2013 《建筑地基基础工程施工质量验收规范》GB50202-2002 《建筑工程施工质量评价标准》GB/T 50375-2016 《输变电工程建设标准强制性条文实施管理规程》Q/GDW 10248.1—2016 《变电（换流）站土建工程施工质量验收规程》Q/GDW1183-2012 《混凝土结构工程施工质量验收规范》GB50204－2015 《混凝土强度检验评定标准》GBT50107-2010 《消弧成套装置基础施工图》 《国家电网公司输变电工程质量通病防治工作要求及技术措施》国家电网基建[2010]19号 《国家电网公司电力建设工程施工技术管理导则》国家电网工（2003)153号 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015 《施工现场临时用电安全技术规范》JGJ46-2012 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015 《国家电网公司输变电工程施工安全风险识别、评估及预控措施》国网（基建/3）176-2015 《国家电网公司电力安全工作规程》（电网建设部分）国家电网安质（2016）212号 *****110kV输变电工程施工组织设计 二、工程概况 *****110kV变电站工程消弧成套装置位于变电站东南角，消弧成套装置基础为整版基础，基础最大截面长3.4m×宽2.4m，条形基础长3.4m宽0.4m。消弧成套装置基础埋深-0.9m。消弧成套装置基础采用C25混凝土，垫层为C15混凝土。台阶为M10灰砂砖砌筑。 三、施工准备 3.1施工技术准备

在组织施工前依据施工方案进行技术交底。技术交底内容要详细，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。施工技术交底要求： 1）、技术交底在项目开工前进行，瓦工、钢筋工、木工、普工、挖机司机必须参加交底。 2）、施工交底着重交待本工程的技术要点及注意事项，对重要结构或重要部位，工序详细介绍，必要时要以表格及附图说明。 *****110kV变电站工程 消弧成套装置基础施工方案 2 3）、基坑开挖时，边坡采用放坡，防止边坡土坍塌，确保边坡稳定。

4）、消弧成套装置基础施工难点及特点：消弧成套装置基础施工中的预埋槽钢，安装精度要求较高，施工质量和安装精度一旦出现问题，处理起来比较困难，将直接影响设备安装的速度和质量，是消弧成套装置基础施工的重点和难点。 3.2施工人员准备 序号 职务（工种） 姓 名 证书编号 备注 1 项目经理 ***** ***** 现场总指挥

2 技术负责人 ***** ***** 土建技术负责

3 施工员 ***** ***** 施工现场工程进度及施工协调 4 质检员 ***** ***** 施工质量检查，现场技术指导。

5 安全员

***** *****

施工安全、消防总负责、施工机

械保障。 6 施工队人员 10人 已到现场

施工队说明：混凝土振捣手1名，泥工2人，木工2人，普工2人、钢筋工2人、挖机操作手1人。 3.3施工机械、工器具和材料准备 1）、消弧成套装置基础均采用强度等级为C25自拌混凝土。 2）、消弧成套装置基础采用水泥：P·O42.5#。选用葛州坝水泥厂的水泥，检查出厂合格证及质量证明书，经试验单位检验合格后方可使用。 3）、碎石：20-40mm。选用当地石料厂,经试验单位检验合格后方可使用。。 4）、砂：中粗砂。选用襄阳砂厂,经试验单位检验合格后方可使用。 5）、HRB400 12钢筋进场检查合格证及出厂质量证明书，复试合格后使用。 6）、槽钢：[10型槽钢，槽钢进场检查合格证及出厂质量证明书。 7）、模板进场后对观感质量、尺寸、型号、材质等进行检查验收，模板表面平整并定期保养。 8）、施工机械设备配置见下表： 名称 数量 型号 检验结果 备注 反铲挖掘机 1台 DH150LC-7 合格 土方开挖、回填 铲车 1台 4DW91-45G2 合格 粗、细骨料转运 自卸式翻斗车 1台 FC-18 合格 垫层混凝土转运

合集下载

消弧线圈的工作原理及动态消弧补偿系统的提出

消弧线圈的工作原理及动态消弧补偿系统的提出

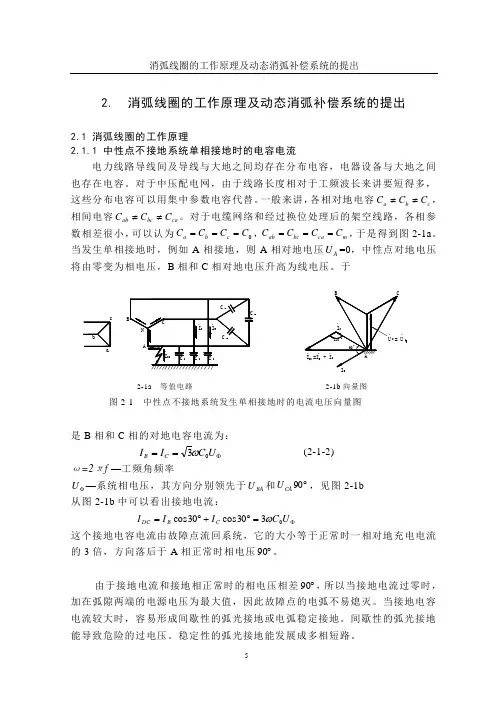

2. 消弧线圈的工作原理及动态消弧补偿系统的提出2.1 消弧线圈的工作原理2.1.1 中性点不接地系统单相接地时的电容电流电力线路导线间及导线与大地之间均存在分布电容，电器设备与大地之间也存在电容。
