电缆敷设施工方案
国际机场新航站楼工程施工组织设计方案
电缆敷设方案
一、工程概况
1．本方案覆盖范围包括新航站楼内部供电系统所有高低压电缆、控制电缆，不含机位用电及11万伏变电站进线电缆，由于现场情况复杂，只能采用人力敷设。本工程所有电缆均为甲方采购。
2．本工程开闭所对各变电站、变电站对以下各级配电机构的供电主要依靠电缆实现。开闭所至各变电站采用韩国进口的高压电缆；各变电站至各强电小间及各机房，发电机房至各变电站及消防泵房，除部分采用封闭母线外，绝大部分采用国产低压电缆；开闭所至各变电站以及XXX内部还有部分联络用控制电缆。除开闭所进线电缆为供电局施工外，上述所有电缆均为**施工。
3．由于本工程对供电的品质及连续性要求很高，因此所用电缆标准均高于一般工程。出于环保的考虑，从开闭所到变电站所用的高压电缆主要为聚乙烯绝缘聚乙烯护套电缆，从各变电站引出的低压电缆也均为聚乙烯电缆；由于本工程所要求的消防等级较高，因此所用高压电缆、低压电力电缆、控制电缆均为阻燃型，部分重要负荷，为达到在火灾情况下能正常工作30分钟的要求，除使用耐火型桥架外，还选用了更高等级的耐火型电缆；从变电站至各弱电机房的电缆，为了降低外界干扰对所传输的信号产生的影响，采用了ZR-YJY-T型电缆，即在一般四芯电缆的基础上，在四根芯线的外面增加了一圈同心细铜线，作为第五芯接地线。
4．主要工程量：
高压电缆米
低压电缆米
控制电缆米
1
国际机场新航站楼工程施工组织设计方案
阻燃密封套约4530套
低压阻燃热缩头约3150套
高压热缩头约112套
低压电缆接线端头个
中间头缺资料不含）
二、编制依据
1．电气安装图集（华北标办）； 2．电气装置安装工程电缆线路施工及验收规范（GB－96）；
3．XXX有关要求；
4．XXX提供的施工图纸（截至98年4月30日）；
5．**国际机场新航站楼的有关洽商（截至98年4月30日）；
6．建筑电气安装工程质量检验评定标准（GBJ303－88）。
电力电缆工程施工方案
一、基本情况
本工程需进行电力电缆敷设700m及安装接线以及电缆头等附件。
二、施工方法及技术措施
(一)准备工作
1.准备好电缆敷设所需的材料、设备及工器具。
2.现场勘察电缆敷设行走路线，清理电缆管，穿好牵引钢线。
3.检查电缆桥架基础是否牢固，桥架安装是否满足设计图纸和厂家产品说明书的要求。
4.确定电缆敷设的先后次序。
5.将待敷设的电缆运至安装现场。
(二)电缆桥架安装
电缆支架焊接在已预埋的扁钢上，间距为650mm，焊接前采用拉线、弹线的方式确定电缆支架的安装高程，作到成排支架高低差≤10mm，焊后补刷防腐漆。在有坡度的电缆沟道，人行桥板下应与建筑物保持相同的坡度。
(三)电缆敷设
1.敷设电缆的工作人员应戴手套，穿绝缘鞋。
2.电缆敷设时将电缆盘放在放线架上.(高压电缆或盘较重时可用行车将盘吊起)。从盘的上端引出不得在支架或地面摩擦拖动。严禁从车上直接推下电缆盘，滚动电缆的地面应平整，破损的电缆盘不得滚动搬运。
3.敷设电缆前，电缆沟或电缆廊道应清理干净，并有足够的安全照明。按先长后短，高压(上)—低压(中)—控制电缆(下)的顺序进行，合理布置，排列整齐，随时将临时电缆牌挂在电缆两头，注意电缆的弯曲半径符合规范要求，避免出现绞绕、张紧现象。高压电缆切断后要及时封口防潮。
4.在高处部位敷设电缆时，应采取相应的高处作业措施。
5.电缆在敷设过程中严禁有扭曲、铠装压扁、护层断裂、表面严重划伤、线芯受损等现象。
6.在运行的电缆沟或廊道内放电缆时，应采取安全措施，防止磨破运行电缆造成漏电事故。
7.牵引电缆通过孔、洞及电缆管时，两侧均应设监护人，工作人员应避开洞口、管口，更不能用头部接近，以防伤人。
8.电缆拐弯处，作业人员必须站在外侧。在路口、过道敷设电缆时，应采取安全措施，防止拌倒伤人。
9.电缆穿入带电的盘柜时，盘上要有专人接引，严防电缆触及带电部位。电缆进入设备后，应预留一定的长度。
SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC： 暗敷设在梁内
CLC：暗敷设在柱内
WC： 暗敷设在墙内
CC： 暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC： 暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装 C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
.

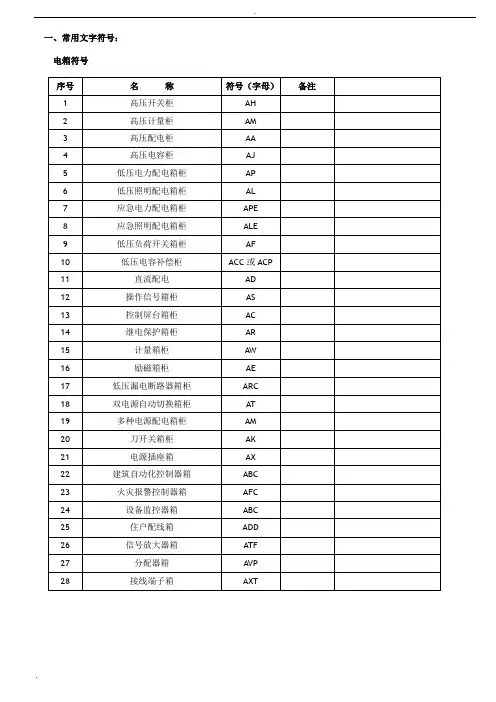

. 一、常用文字符号：
电箱符号
序号 名 称 符号（字母） 备注
1 高压开关柜 AH
2 高压计量柜 AM
3 高压配电柜 AA
4 高压电容柜 AJ
5 低压电力配电箱柜 AP
6 低压照明配电箱柜 AL
7 应急电力配电箱柜 APE
8 应急照明配电箱柜 ALE
9 低压负荷开关箱柜 AF
10 低压电容补偿柜 ACC或ACP
11 直流配电 AD
12 操作信号箱柜 AS
13 控制屏台箱柜 AC
14 继电保护箱柜 AR
15 计量箱柜 AW
16 励磁箱柜 AE
17 低压漏电断路器箱柜 ARC
18 双电源自动切换箱柜 AT
19 多种电源配电箱柜 AM
20 刀开关箱柜 AK
21 电源插座箱 AX
22 建筑自动化控制器箱 ABC
23 火灾报警控制器箱 AFC
24 设备监控器箱 ABC
25 住户配线箱 ADD
26 信号放大器箱 ATF
27 分配器箱 AVP
28 接线端子箱 AXT
.
. 线路敷设符号
序号 名 称 符号（字母） 备注
一、电线穿线管一般有：
1 PVC管： PC20
2 焊接钢管： SC20
3 扣压式镀锌薄壁电线管： KBG20
4 紧定式镀锌薄壁电线管： JDG20
二、电气设计施工图中常用线路敷设方式：
序号 名称 符号 名称 符号
1 沿钢线槽敷设 SR 沿屋架或跨屋架敷设 BE
2 沿柱或跨柱敷设 CLE 沿墙面敷设 WE
3 沿天棚面或顶棚面敷设 CE 在能进入人的吊顶内敷设 ACE
4 暗敷设在梁内 BC 暗敷设在柱内 CLC
5 暗敷设在墙内 WC 暗敷设在顶棚内 CC
6 暗敷设在不能进入的顶棚内 ACC 暗敷设在地面内 FC
