1 第一单元 常用低压电器及拆装与维修 概 述 一 填空题 1．根据工作电压的高低，电器可分为 和 。 2．工作在额定电压交流 V及以下或直流 V及以下的电器称为低压电器。 3．按用途和所控制的对象不同，低压电器可分为 和 。 4．低压配电电器包括 、 、 和 等，主要用于 及 中。 5．按动作方式不同，低压电器可分为 和 等。 6．按执行机构的不同，低压电器可分为 和 。 7．低压电器标准按内容性质可分为 、_____和 三大类。 8．低压电器标准按批准级别分为 、 和 三级。 9．低压电器产品型号的类组代号中，各符号代表的意义如下；H ，R ， D K_____ C ，Q ，J ，L ，Z ，B ，T ，M A 。 二、判断题（正确的打“√”号，错误的打“×”号） 1．刀开关是低压控制电器。 （ ） 2．开关电器在每分钟内可实现的最高循环操作次数称为操作频率。 （ ） 3．国家标准的代表符号是GB。 （ ） 4．电器的有载时间与工作周期之比称为通电持续率。 （ ） 5．对于从国外引进的低压电器产品，其型号仍采用原型号。 （ ） 三、问答题 1．什么是电器？什么是低压电器？

2．电气设备的电气寿命是如何定义的？ 3．写出低压电器产品型号的组成及含义。

课题一 低压开关 2

一、 填空题 1．低压开关主要用作 、 及 和 电路。 2．低压开关一般为非自动切换电器，常用的主要类型有 、 和 等。 3．负荷开关是由 和 组合而成，分为 和 两种。 4．开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电压 V或 V，额定电流不小于电动机额定电流 倍的三极开关。 5．开启式负荷开关必须 安装在控制屏或开关板上，且合闸状态时手柄应朝 ，不允许 或 。以防发生误合闸事故。 6．封闭式负荷开关可用于手动不频繁地接通和断开带负载的电路以及作为线路末端的 ，也可用于控制 kW以下的交流电动机不频繁的直流启动和停止。 7．封闭式负荷开关主要由 、 、 和 组成。 8．封闭式负荷开关的操作机构具有以下两个特点：一是采用了 方式，二是设置了 装置。 9．封闭式负荷开关设置了联锁装置，使开关在合闸状态下开关盖 ，而开关盖开启时又不能 ，以保证操作安全。 10．封闭式负荷开关必须垂直安装，安装高度一般不低于 m，并以 和 为原则。 11.一般不用额定电流 A及以上的封闭式负荷开关控制较大容量的电动机,以免发生_______事故。 12．组合开关又叫_______,常用于交流50HZ、380V以下及直流220V以下的电气线路中，供手动不频繁地接通和断开电路，换接_______和________以及控制_______KW以下小容量异步电动机的启动、停止和正反转。 13．HZ3—132型组合开关俗称______或_______,是专为控制小容量三相异步电动机的 _____而设计生产的，开关的手柄有 、 和 三个位置。 14．组合开关应根据__________、_____________ 、__________、_________、和__________进行选用。 15．组合开关的通断能力较低，不能用来分断____________。用于控制异步电动机的正反转时，必须在电动机 后才能反向启动。 16．倒顺开关接线时，应将开关两侧进出线中的一相___________，并看清开关接线端标记，切忌接错，以免产生__________故障。 17．低压断路器又叫________或_______，可简称断路器，它集______和多种____________ 3

功能于一体，在正常情况下用于不频繁地接通和断开电路以及控制电动机的运行。当电路中发生 _________、_________和__________等故障时，能自动切断故障电路，保护线路和电气设备。 18．低压断路器按结构形式可分为____________ 、___________、____________ 、_______ 、________ 和________ 等六类。 19．具有欠压脱扣器的低压断路器在脱扣器两端__________或_______时，不能进行合闸操作。 20．在需要手动不频繁地接通和断开容量较大的低压网络或控制较大容量电动机（40~100KW）的场合，经常采用_____式低压断路器。 21．框架式低压断路器的操作方式有_____操作、_____ 操作、_____ 操作和 操作四种。 22．低压断路器用作电源总开关或电动机控制开关时，在电源进线侧必须加装 _____或 _____等，以及形成明显的_____ 。 23．低压断路器闭合后经一定时间自动断开,则故障原因是__________,处理的方法是_ ______. 24．组合开关改装或维修后通电校验时，必须在1分钟内连续进行_________次分合实验，如果每次都成功方为合格。 二、判断题

1.刀开关也称为负荷开关。 （ ） 2.HK系列刀开关没有专门灭弧装置，不宜用于操作频繁的电路。 （ ） 3.开启式负荷开关用作电动机的控制开关时，应根据电动机的容量选配合适的熔体并装于开关内。 （ ） 4.HK系列刀开关可以垂直安装，也可以水平安装。 （ ） 5.HH系列封闭式负荷开关采用了储能分合闸方式，有一定的灭弧能力,因此可以直接用来控制较大容量电动机的运行。 （ ） 6.封闭式负荷开关的外壳应可靠接地。 （ ） 7．HZ系列组合开关可拱手动频繁的接通和断开电路，换接电源和负载，以及控制5KW以下小容量异步电动机的启动、停止和正反转。 （ ） 8．HZ系列组合开关无储能分闸装置。 （ ） 9．低压断路器是一种控制电器。 （ ） 10。低压断路器是中电磁脱扣器的作用是实现失压保护。 （ ） 4

11．DZ5—20型低压断路器的脱扣器均没有电流调节装置。 （ ） 12．低压断路器各脱扣器的整定值一经调好，不允许随意变动，以免影响其动作值。 ( ) 三、选择题

1．HK系列开启试负荷开关可用于功率小于（ ）KW的电动机控制线路中。 A．5.5 B。7..5 C。10 2．HK系列开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电流不小于电动机额定功电流（ ）倍的三级开关。 A．1.5 B。2 C。3 3．HH系列封闭式负荷开关属于（ ） A．非自动切换电器 B.自动切换电器 C.无法判断 4．HZ系列组合开关锄头合闸速度与手柄操作速度（ ） A．成正比 B.成反比 C.无关 5．HZ3—132型组合开关的手柄只能从停位置左右各旋转（ ） A．45度 Ｂ.９０度 Ｃ.１８０度 6.HZ3系列组合开关用于直接控制电动机的启动和正反转时，开关的额定电流一般为电动机额定电流的（ ）倍 A．1~1.5 B.1.5~2.5 C.2.5~3 7．DZ5—20型低压断路器中电磁脱扣器的作用是（ ） A．过载保护 B.短路保护 C.欠压保护 8．DZ5—20型低压断路器的过载保护是由断路器的（ ）完成的。 A．欠压脱扣器 B.电磁脱扣器 C.热脱扣器 四．问答题

1．如何选用HK系列开启式负开关？

2.安装和使用开启负荷开关时应注意那些问题？ 3.HH系列封闭式子开关的操作机构有什么特点？ 4.安装和使用封闭式负荷开关时应注意那些问题？ 5

5.如何选用组合开关？ 6.DZ5-20型低压断路器主要由哪几部分组成？ 7.低压断路器具有那些保护功能？这些保护功能分别由低压断路器的那些部件完成？ 8.简述低压断路器的选用原则。 9.如果低压断路器在使用过程中温升过高，故障原因可能是什么？ 6

课题二 熔断器 一 填空题 1. 熔断器是低压配电网络和电力拖动系统中用作_________的电器,使用时______在被保护的电路中. 2. 熔断器主要由______、_______和_____三部分组成。 3. 熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断时兼有______作用。 4. 熔座是熔断器的底座，其作用是_____和_________。 5. 如果熔断器的实际工作电压超过额定电压，熔体熔断时可能会发生________的危险。 6. 按结构形式划分熔断器可分为_______、__________、_________和___________四类。 7. RC1A系列插入式熔断器属于________,它由________、_________、__________、________、和___________五部分组成。 8. RC1A系列插入式熔断器一般用于交流50Hz、额定电压380V及以下、额定电流_______A及以下的低压线路末端或分支线路中, 作为电气设备的_________保护及一定程度的_____________保护， 9. RL1系列螺旋式熔断器属_______________,它主要由______、______、_______、上接线座、下接线座及瓷底等组成。 10.在RL1系列螺旋式熔断器中，熔丝的周围充填着石英砂以增强________性能。 11.RM10系列无填料封闭管式熔断器有两个特点: 一是__________________________,二是___________________________________________。 12.RTO系列有填料封闭管式熔断器的熔管用__________制成, 熔体是两片______, 中间用___________连接。 13.快速熔断器又叫________________________, 主要用于________________的过流保护。 14.自复式熔断器的熔体是应用_____________制成。 15.由于自复式熔断器具有_______________________________、_____________、____________、____________________等优点, 因此在生产中得到广泛应用。 16.对于短路电流相当大或有易燃气体的地方， 应选用__________系列熔断器作短路保护。 17.熔断器作隔离目的使用时, 应安装在控制开关的_______端, 而仅作短路保护使用, 应接在控制开关的_____________端。 18.RM10系列熔断器在切断过3次相当于分断能力的电流后，必须更换（ ），以便能

合集下载

第二部分(直流电机的电力拖动-思考题与习题)Word版

第二部分(直流电机的电力拖动-思考题与习题)Word版

第二部分直流电机的电力拖动思考题与习题1、什么叫电力推拖动系统？举例说明电力拖动系统都由哪些部分组成。

2、写出电力拖动系统的运动方程式，并说明该方程式中转矩正、负号的确定方法。

3、怎样判断运动系统是处于动态还是处于稳态？4、研究电力拖动系统时为什么要把一个多轴系统简化成一个单轴系统？简化过程要进行哪些量的折算？折算时各需遵循什么原则？5、起重机提升重物与下放重物时，传动机构损耗由电动机承担还是由重物承担？提升或下放同一重物时，传动机构的效率相等吗？6、电梯设计时，其传动机构的上升效率η<0.5，若上升时η=04，则下降=15N·m，则下降时的负载时的效率η是多少？若上升时负载转矩的折算值TL转矩折算值为多少？7、从低速轴往高速轴折算时，为什么负载转矩和飞轮矩都要减小？8、起重机提升某一重物时，若传动效率小于0.5，那么下放该重物时传动效率为负值，此时的特理意义是什么？9、生产机械的负载转矩特性常见的哪几类？何谓位能性负载？10、表1中所列各电力拖动系统的数据不全，请通过计算把空格填满，计算时忽略电动机的空载转矩。

表14 17.6 128 0.85 85 78 5.5 16.5 减速11、表2所列电动机拖动生产机械在稳态运行时，根据表中所给数据，忽略电动机的空载转矩，计算表内未知数据并填入表中。

表2生产机械切削力或重物重F,G/N切削速度或升降速度v/m·s-1电动机转速n/r·min传动效率负载转矩TL/N·m电磁转矩Tem/N·m刨床3400 0.42 975 0.80 起重机9800 提升1.4 1200 0.75下降1.4电梯1500 提升1.0 950 0.42下降1.012、如图所示的运动系统中，已知n1/n2=3,n2/n3=2, GD21=80N·m2，GD22=250N·m2，GD 23=750 N·m2，I’L=90 N·m2，（反抗转矩），每对齿轮的传支效率均为η=0.98，求折算到电动机轴上的负载转长和总飞轮矩。

(完整版)电力拖动自动控制系统(第三版)_陈伯时_习题答案(全部)

(完整版)电力拖动自动控制系统(第三版)_陈伯时_习题答案(全部)

(完整版)电力拖动自动控制系统(第三版)_陈伯时_习题答案(全部)第一章：闭环控制的直流调速系统000001-1为什么PWM-电动机系统比晶闸管-电动机系统能够获得更好的动态性能？答：PWM系统与V-M系统相比，在很多方面有较大的优越性：1）主电路线路简单，需用的功率器件少；2）开关频率高，电流容易连续，谐波少，电机损耗及发热都较小；3）低速性能好，稳速精度高，调速范围宽，可达1：10000左右；4）若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；5）功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也大，因而装置效率较高；（6）直流电源采用不控整流时，电网功率因数比相控整流器高；1-2试分析有制动通路的不可逆PWM变换器进行制动时，两个VT是如何工作的。

答：如图P13，1-17，制动状态时，先减小控制电压，使Ug1的正脉冲变窄，负脉冲变宽，从而使平均电枢电压Ud降低。

但是，由于机电惯性，转速和反电动势还来不及变化，因而造成E＞Ud，很快使电流id反向，VD2截止，在ton≤t＜T时，Ug2变正，于是VT2导通，反向电流沿回路3流通，产生能耗制动作用。

在T≤t＜T+ton(即下一周期的0≤t＜Ton)时，VT2关断，-id沿回路4经VD1续流，向电源回馈制动，与此同时，VD1两端压降钳住VT1使它不能导通。

在制动状态中，VT2和VD1轮流导通，而VT1始终是关断的。

有一种特殊状态，即轻载电动状态，这时平均电流较小，以致在VT1关断后id经VD2续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD2两端电压也降为零，VT2便提前导通了，使电流反向，产生局部时间的制动作用。

1-3调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关系为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母D表示,即：Dnma某nmin当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落ΔnN与理想空载转速n0之比，称作静差率，即nNn0调速范围、静态速降和最小静差率之间的关系是：DnNminnN(1min)按上述关系可得出：D越小，越小，D越大，越大；D与相互制约，所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

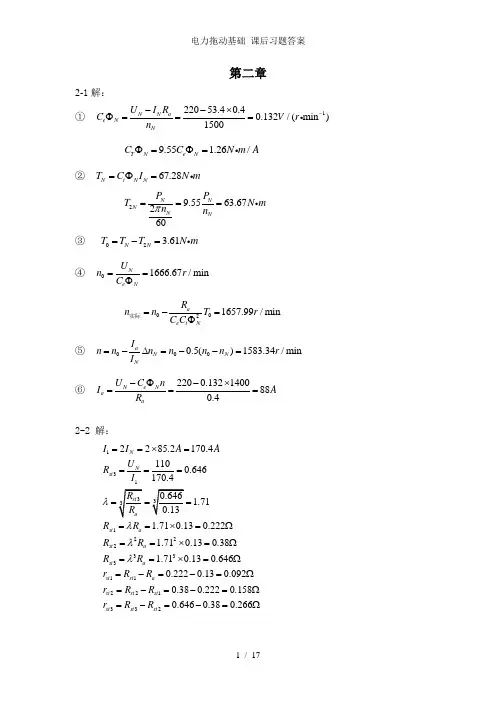

电力拖动基础 课后习题答案

电力拖动基础 课后习题答案

第二章2-1解： ① 122053.40.40.132/(min )1500N N a e N N U I R C V r n ---⨯Φ=== 9.55 1.26/T N e N C C N m A Φ=Φ=② 67.28N t N N T C I N m =Φ=29.5563.67260N N N N N P PT N m n n π=== ③ 02 3.61N N T T T N m =-= ④ 01666.67/min Ne NU n r C ==Φ 0021657.99/min ae t NR n n T r C C =-=Φ实际 ⑤ 0000.5()1583.34/min aN N NI n n n n n n r I =-∆=--= ⑥ 2200.1321400880.4N e N a a U C n I A R -Φ-⨯===2-2 解：1311222333112212285.2170.41100.646170.4 1.711.710.130.2221.710.130.381.710.130.6460.2220.130.0920.380.N N st st a st a st a st st a st st st I I A A U R I R R R R R R r R R r R R λλλλ==⨯=========⨯=Ω==⨯=Ω==⨯=Ω=-=-=Ω=-=-3322220.1580.6460.380.266st st st r R R =Ω=-=-=Ω2-3 解：取12118.32236.6N I I A ==⨯=式中1I 为最大允许电流，稳态时，负载电流L N I I =，令切换电流2 1.15 1.15L N I I I == 则121.74I I λ== 1lg 3.7lg N a U I R m λ⎛⎫ ⎪⎝⎭== 取m=4.则 1.679λ==，122 1.191.679N N L I I I I I λ===> 4342312(1)0.0790.1330.2230.374st a st st st st st st R R R R R R R R λλλλ=-=Ω==Ω==Ω==Ω、式中，1st R ，2st R ，3st R ，4st R 分别是第一级，第二级，第三级，第四级切除阻值。

电力拖动控制系统习题

电力拖动控制系统习题

“电力拖动控制系统”习题第一章习题1-1 某V-M 系统，电动机数据为：P nom =10kW ，U nom =220V ，I nom =55A ，n nom =1000r/min ，R a =0.1Ω。

若采用开环控制系统，且仅考虑电枢电阻引起的转速降。

1．要求s =10%，求系统调速范围。

2．要求调速范围D =2，则其允许的静差率s 为多少？ 3．若要求D =10，s =5%，则允许的转速降Δn nom 为多少？1-2 在电压负反馈单闭环有静差调速系统中，当下列参数变化时系统对其是否有抑制调节作用，为什么？1．放大器的放大系数K p 。

2．供电电网电压。

3．电枢电阻R a 。

4．电动机励磁电流。

5．电压反馈系数γ。

1-3 某调速系统的调速范围是150~1500r/min ，即D =10，要求静差率s =2%，此时系统允许的稳态速降是多少？如果开环系统的稳态速降是100r/min ，此时闭环系统的开环放大系数应有多大？1-4 在教材图1-23（P 19）所示的转速负反馈有静差系统中，当U n *不变时调整转速反馈电位计RP 2，使转速反馈系数α增大至原来的2倍。

试问电动机转速n 是升高还是下降？系统的稳态速降比原来增加还是减小？对系统稳定是有利还是不利？为什么？1-5 在带电流截止环节的转速负反馈系统中，如果截止比较电压发生变化，对系统的静特性有什么影响？如果电流反馈电阻R s 的大小发生变化，对静特性又有什么影响？ 1-6 某调速系统原理图如下：已知数据如下：电动机：P nom =30kW ，U nom =220V ，I nom =157.8A ，n nom =1000r/min ，R a =0.1Ω。

采用三相桥式整流电路，等效内阻R rec =0.3Ω，K s =40。

最大给定电压为U nm *=15V ，当主电路电流最大时，整定U im =10V 。

设计指标：D =50，s =10%，I dbl =1.5I nom ，I dcr =1.1I nom 。
