换热器培训课件(多应用)
1 / 10换热器培训课件(多应用)换热器培训课件一、引言换热器是工业生产过程中重要的热能交换设备，广泛应用于石油、化工、制药、食品、电力等领域。换热器的设计、制造、安装和维护对企业的生产效率和经济效益具有重要影响。为了提高员工对换热器的了解和应用能力，本培训课件将介绍换热器的基本原理、分类、结构、性能、选型及维护等方面的知识。二、换热器的基本原理1.热传递方式（1）对流换热：流体与固体表面之间的热量传递，主要受流体流速、温差、流体性质等因素影响。（2）导热换热：固体内部的传热，主要受材料导热系数、温度梯度、几何尺寸等因素影响。（3）辐射换热：物体表面之间的热量传递，主要受物体表面温度、颜色、形状等因素影响。2.换热器的传热方程Q=U×A×ΔT×τ换热器培训课件(多应用)
2 / 10其中，Q表示热量（W）；U表示总传热系数（W/(m²·K)）；A表示传热面积（m²）；ΔT表示温差（K）；τ表示时间（s）。三、换热器的分类与结构1.按热流体与冷流体的流动方式分类（1）顺流式换热器：热流体与冷流体在换热器内同向流动。（2）逆流式换热器：热流体与冷流体在换热器内反向流动。（3）错流式换热器：热流体与冷流体在换热器内呈交叉流动。（4）混合流式换热器：热流体与冷流体在换热器内呈混合流动。2.按传热方式分类（1）直接接触式换热器：热流体与冷流体直接接触进行换热。（2）间壁式换热器：热流体与冷流体通过换热器壁进行换热。3.换热器的结构（1）壳体：用于容纳换热管束，承受工作压力。（2）管束：由多根换热管组成，用于实现热流体与冷流体之间的热量交换。（3）管板：用于连接换热管与壳体，并传递热量。换热器培训课件(多应用)
3 / 10（4）折流挡板：用于引导流体流动，增加流体湍流程度，提高传热效率。四、换热器的性能与选型1.换热器的性能指标（1）传热系数：表示单位时间内单位面积上的热量传递能力。（2）压降：表示流体在换热器内流动时产生的压力损失。（3）换热效率：表示实际换热量与理论换热量之比。2.换热器的选型原则（1）满足工艺要求：根据生产过程中对温度、压力、流量等参数的要求，选择合适的换热器类型和规格。（2）考虑投资成本：在满足工艺要求的前提下，选择性价比高的换热器。（3）便于安装和维护：选择结构简单、操作方便、维修容易的换热器。（4）适应性强：考虑换热器在不同工况下的性能稳定性。五、换热器的维护与管理1.换热器运行中的注意事项换热器培训课件(多应用)
换热器培训课件完整版
目录•换热器基本概念与原理•换热器结构与组成部件•换热过程分析与计算•换热器设计方法与优化策略•换热器制造工艺与质量控制•换热器安装、调试及运行维护管理•
换热器故障排除与维修保养技巧CHAPTER
01
换热器基本概念与原理换热器是一种用于实现两种或多种流体之间热量交换的设备，广泛应用于化工、石油、动力、食品及其它许多工业生产领域。定义
通过换热器，可以实现热量从高温流体向低温流体的传递，从而达到加热、冷却、蒸发或冷凝等工艺目的。
作用换热器定义及作用
换热器的工作原理主要基于热力学定律，即热量总是自发地从高温物体传向低温物体。在换热器中，两种不同温度的流体通过壁面进行热量交换，达到各自温度变化的目的。工作原理
根据工作原理和结构特点，换热器可分为间壁式换热器、混合式换热器和蓄热式换热器三大类。其中间壁式换热器又可根据壁面结构细分为管壳式、板式、螺旋板式等。
分类工作原理与分类管壳式换热器
结构简单，制造方便。
适用范围广，可处理各种流体。常见类型及其特点易于清洗和维修。
板式换热器
结构紧凑，占地面积小。常见类型及其特点热效率高，传热效果好。
适用于处理清洁流体。
螺旋板式换热器常见类型及其特点结构独特，传热效率高。
适用于处理高粘度或含有固体颗粒的流体。自清洗能力强，不易结垢。常见类型及其特点
混合式换热器传热效率高，可实现快速加热或冷却。适用于处理大量流体或需要快速温度变化的场合。结构相对复杂，维护要求较高。010203
04常见类型及其特点CHAPTER
02
换热器结构与组成部件
壳体管束管板
折流板主体结构
01020304
承受内部压力和外部载荷，保护内部元件。由多根换热管组成，实现热量传递。连接壳体和管束，起到支撑和固定作用。引导流体在壳体内流动，提高换热效率。辅助部件
连接壳体和管箱，方便安装和拆卸。防止流体泄漏，保证设备安全运行。支撑设备重量，保证设备稳定运行。用于排放壳体和管束内的空气和杂质。法兰密封件支座放空阀和排污阀壳体材料
氟塑料换热器在工业领域的应用
氟塑料换热器具有传热系数大、耐高低温、耐化学腐蚀、耐老化以及不黏附等特性，与金属换热器相比，在腐蚀环境中运行存在一定优势。本文概述了氟塑料换热器在热泵、烟气余热深度回收、零件表面污垢清洗及海水淡化等领域应用，相信随着研究的进步，氟塑料会有更为广阔的应用前景。
标签：氟塑料；换热器；热泵
0 引言
氟塑料是一种高分子材料，主要包括聚四氟乙烯（PTFE）、四氟乙烯-全氟乙烯基醚共聚物（PFA）、聚偏氟乙烯（PVDF）等。氟塑料换热器于20世纪60年代首先由美国杜邦公司研制成功，随后在其他发达国家陆续应用起来，我国对氟塑料换热器的研究起始于20世纪70年代，略晚于欧美国家。目前，氟塑料换热器凭借其耐高低温、耐腐蚀、耐老化以及不黏附的特性，满足了工业领域腐蚀介质换热过程的需要。
1 氟塑料换热器的特性
同金属换热器相比，氟塑料换热器具有以下特点：（1）耐高低温。PTFE换热器的温度适应范围很广，可以在-180℃～250℃范围内长期使用；（2）耐化学腐蚀。氟塑料几乎对所有的工业化合物和溶剂具有化学惰性，适用于各种强酸、强碱类腐蚀条件；（3）不黏附。氟塑料本身表面张力小，污垢很难在其表面黏附，且摩擦系數低，具有自清洁效果；（4）传热效果好。氟塑料的导热系数只有金属的1 /30 ～1 /10，但是其密度小，可采用小管径、薄管壁的氟塑料换热管，换热器单位体积的换热面积远远大于金属换热器，总换热系数可达120～220 W /（m2·K）。
2 氟塑料换热器的应用现状
氟塑料换热器以其诸多优良特性在溴化锂吸收式制冷机、污水源热泵、电站锅炉烟气余热深度回收利用、零件表面清洗及海水淡化得到了应用，优势明显。
2.1 热泵中的应用
欧阳录春等[1]通过对溴化锂吸收式制冷机组现存的腐蚀问题进行分析，结合聚四氟乙烯的物化特性，提出了用氟塑料换热器代替原有金属换热器的想法。作者从材料特性、传热、强度、布置结构等方面对氟塑料换热器用于溴化锂机组进行了可行性分析，氟塑料换热器可长期运行在一个较宽的温度区间，具有较强的耐腐蚀性能及不黏附的特性，通过对氟塑料中添加导热性能较好的材料（石墨、金属粉末）可以提高其换热效率及强度。因此。采用氟塑料换热器可解决金属换热器存在的腐蚀及结垢导致的制冷量衰减问题，有效延长机组寿命。

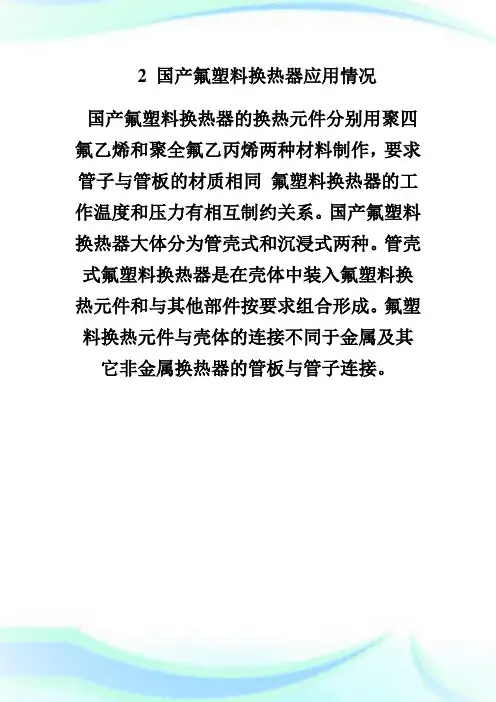

2 国产氟塑料换热器应用情况
国产氟塑料换热器的换热元件分别用聚四氟乙烯和聚全氟乙丙烯两种材料制作，要求管子与管板的材质相同 氟塑料换热器的工作温度和压力有相互制约关系。国产氟塑料换热器大体分为管壳式和沉浸式两种。管壳式氟塑料换热器是在壳体中装入氟塑料换热元件和与其他部件按要求组合形成。氟塑料换热元件与壳体的连接不同于金属及其它非金属换热器的管板与管子连接。
《换热器》图7 94 f1】介绍了标准DuPont氟塑料换热器结构，图7 95『11 中国制造的氟塑料管壳式换热器结构。设计带有特殊对开环的结构『图11用于氟塑料换热元件与壳体的连接。经实践证明这种结构具有简单可靠、方便泄漏检查与维修操作。壳体一般采用无缝钢管或无缝钢管加衬里层或其他材质制成。沉浸式氟塑料换热器又分为U型或盘管型等多种形式。氟塑料换热管束按设计需要在制作时进行编织或非编织.其换热元件由换热管束和若干管板或其他部件组合形成，使用于密闭或非密闭的装置中。
2.1 1979年.南方某厂最先将换热面积为4m 的氟塑料盘管沉浸式换热器取代铅质盘管沉浸式换热器.应用于氯化塔顶以冷却氯醛。其传热系数约200w/（m oC）。
2.2 1979年.东北某厂将换热面积为396m
的氟塑料U型沉浸式换热器取代铸铁排管.应用于硫酸冷却。其传热系数保持在126w/（m ℃）。
2.3 1982年.南方某厂第一次将换热面积为240m （：6台x4OmZ/台）的氟塑料管壳式（壳体内衬509橡胶）换热器取代铸铁排管.应用于高温稀硫酸冷却。其传热系数保持在160w/（mz ℃）。随后.氟塑料双U型沉浸式换热器取代铅质盘管沉浸式换热器.应用于氢氟酸冷却；氟塑料立式管壳式（壳体材质为硬聚氯乙稀板）换热器应用于含酸污水冷却；氟塑料盘管（编织）沉浸式换热器应用于氯化氢分解硫胺母液工序等：均取得良好的效果。
3 存在问题
3.1 管子破裂为提高传热系数.人们一般采用小管径的薄壁管。为求得有较高的传热系数和能在安全的情况下可靠使用. 国内某些氟塑料换热器制造厂采用外径6mm.管壁厚度5ram氟塑料管的作为换热管。由于制管原料的质量达不到标准、不为同一品级的原料、制管过程的不洁净、氟塑料管组焊前没经试压就使用.结果都有可能使管子在工作时破裂；另一些情况是换热管束经流体直接冲刷，换热管束在工作时与器壁或与折流板等部件摩擦过度而破裂：或换热管束与壳体与其他部件接触时，接触部位折缘处因无大园角而被刮破。
