万向节的构造及工作原理
万向节（Universal Joint），简称万向节，是一种重要的连接部件，常用于传动系统中，可以解决非共轴轴线间传递动力的技术问题。下面就万向节的构造和工作原理进行详细介绍。
一、构造
万向节主要由四个部分组成：两个关节头、连接杆和一对轴承。
1.关节头（Y型联接头）
关节头是万向节的重要组成部分，常用的形状有Y型联接头、十字头等。Y型联接头是指两个铸件叉臂形成一个Y字形，且与传动轴的两端相连。它由两个关节轴承套和一根关节轴组成。关节轴通常是一个六角直销。
2.联接杆
联接杆是连接两个关节头的部件，通常由金属材料制成，具有一定的强度和刚性。
3.轴承（U型联接头）
轴承是万向节的关键部分，用于支撑关节头的转动。常见的轴承形式有U型联接头、穴式球面联接头等。U型联接头是指将两个半轴连接起来的零件，外形呈U型。
二、工作原理
万向节的工作原理可以简单描述为：通过联接杆的连接，使两个关节头能够在相互垂直的轴线上转动，从而实现非共轴轴线间的动力传递。 当两个关节头之间的轴线角度不为零时，万向节就会发生变形。在传动时，引起变形的力可以通过轴承传递到另一端，实现轴向和角向的传递。具体而言，工作原理可以分为如下几个步骤：
1.刚性连接
当两个关节头处于同一直线时，传递动力的同时保持两个轴之间的轴向位置不变。此时，万向节就相当于一个直接连接两个轴的刚性连接。
2.角向和轴向传递
当两个关节头之间的轴线发生角度变化时，万向节开始工作。在传递动力时，万向节会发生一定程度的弯曲变形。该变形通过轴承传递到另一端，实现角向和轴向传递。其中，角度变化越大，变形量就越大。
3.补偿效果
由于万向节的变形，可以在一定程度上补偿因轴线不共线而引起的误差，使得驱动轴和被驱动轴保持相对平行的轴线。这可以有效减小因非共轴而引起的振动和噪声。
总的来说，万向节的工作原理就是通过联接杆连接两个关节头，使其能够在垂直轴线上转动，从而实现非共轴轴线间的动力传递和角度补偿。

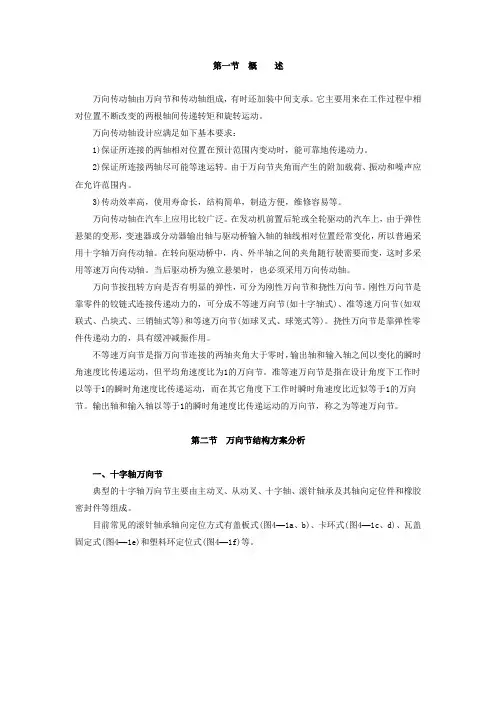

第一节 概 述
万向传动轴由万向节和传动轴组成，有时还加装中间支承。它主要用来在工作过程中相对位置不断改变的两根轴间传递转矩和旋转运动。
万向传动轴设计应满足如下基本要求：
1)保证所连接的两轴相对位置在预计范围内变动时，能可靠地传递动力。
2)保证所连接两轴尽可能等速运转。由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内。
3)传动效率高，使用寿命长，结构简单，制造方便，维修容易等。
万向传动轴在汽车上应用比较广泛。在发动机前置后轮或全轮驱动的汽车上，由于弹性悬架的变形，变速器或分动器输出轴与驱动桥输入轴的轴线相对位置经常变化，所以普遍采用十字轴万向传动轴。在转向驱动桥中，内、外半轴之间的夹角随行驶需要而变，这时多采用等速万向传动轴。当后驱动桥为独立悬架时，也必须采用万向传动轴。
万向节按扭转方向是否有明显的弹性，可分为刚性万向节和挠性万向节。刚性万向节是靠零件的铰链式连接传递动力的，可分成不等速万向节(如十字轴式)、准等速万向节(如双联式、凸块式、三销轴式等)和等速万向节(如球叉式、球笼式等)。挠性万向节是靠弹性零件传递动力的，具有缓冲减振作用。
不等速万向节是指万向节连接的两轴夹角大于零时，输出轴和输入轴之间以变化的瞬时角速度比传递运动，但平均角速度比为1的万向节。准等速万向节是指在设计角度下工作时以等于1的瞬时角速度比传递运动，而在其它角度下工作时瞬时角速度比近似等于1的万向节。输出轴和输入轴以等于1的瞬时角速度比传递运动的万向节，称之为等速万向节。
第二节 万向节结构方案分析
一、十字轴万向节
典型的十字轴万向节主要由主动叉、从动叉、十字轴、滚针轴承及其轴向定位件和橡胶密封件等组成。
目前常见的滚针轴承轴向定位方式有盖板式(图4—1a、b)、卡环式(图4—1c、d)、瓦盖固定式(图4—1e)和塑料环定位式(图4—1f)等。
万向节死锁名词解释
万向节死锁是指在汽车或其他机械设备的传动系统中，由于万向节（也称万向接头）的特殊结构和工作原理，可能出现传动轴无法正常旋转的情况，导致传动系统无法传递动力或无法正常工作的现象。
具体来说，万向节是一种能够在不同角度下传递动力的机械连接装置。它通常由两个十字形的轴承和一个中间的球形连接组成。当传动轴的角度发生变化时，万向节能够保持传动轴的连续传动，而不会因为角度的变化而断裂。然而，由于万向节的特殊结构，当传动轴的角度过大或过小时，万向节的轴承可能会发生相互干涉，导致传动轴无法旋转，形成死锁现象。
举个例子，假设一辆汽车的传动系统中使用了万向节来连接发动机和驱动轮，当车辆行驶过程中，转向角度发生变化时，万向节会根据需要调整角度以保持传动的连续性。然而，如果转向角度过大或过小，万向节的轴承可能会相互干涉，导致传动轴无法旋转，造成传动系统无法正常工作，甚至车辆无法行驶。
为了避免万向节死锁的发生，设计师通常会在传动系统中采用合适的角度限制装置，以确保传动轴的角度在安全范围内。此外，定期检查和维护传动系统的万向节也是预防死锁的重要措施。

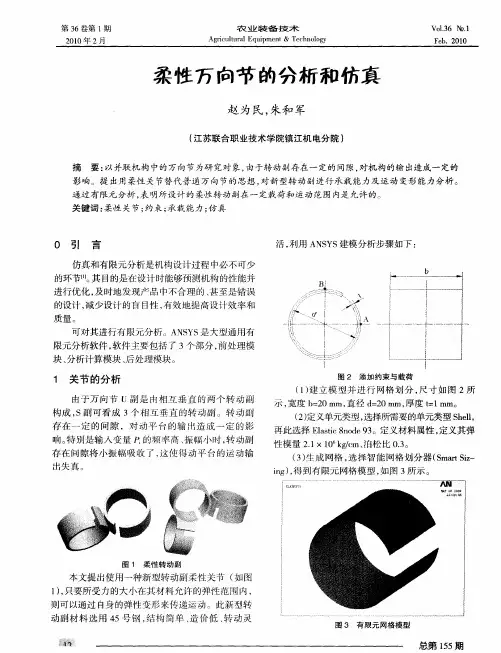

第３６卷第１期 ２０１０年２月 ｇ－ｑ业装备技术 Ａｇｒｉｃｕｌｔｕｒａｌ Ｅｑｕｉｐｍｅｎｔ＆Ｔｅｃｈｎｏｌｏｇｙ Ｖ０ｌ＿３６№．１ Ｆｅｂ．２Ｏ１０
柔性万向节白１） 析和仿真
赵为民，朱和军
（江苏联合职业技术学院镇江机电分院）
摘要：以并联机构中的万向节为研究对象，由于转动副存在一定的间隙，对机构的输出造成一定的 影响。提出用柔性关节替代普通万向节的思想，对新型转动副进行承载能力及运动变形能力分析。 通过有限元分析，表明所设计的柔性转动副在一定载荷和运动范围内是允许的。 关键词：柔性关节；约束；承载能力；仿真
０ 引 言 活，利用ＡＮＳＹＳ建模分析步骤如下： 仿真和有限元分析是机构设计过程中必不可少 的环节ｌｌ１。其目的是在设计时能够预测机构的性能并 进行优化，及时地发现产品中不合理的、甚至是错误 的设计，减少设计的盲目性，有效地提高设计效率和 质量。 可对其进行有限元分析。ＡＮＳＹＳ是大型通用有 限元分析软件，软件主要包括了３个部分，前处理模 块、分析计算模块、后处理模块。 １关节的分析 由于万向节ｕ副是由相互垂直的两个转动副 构成，Ｓ副可看成３个相互垂直的转动副。转动副 存在一定的间隙，对动平台的输 造成一定的影 响。特别是输入变量 的频率高、振幅小时，转动副 存在间隙将小振幅吸收了，这使得动平台的运动输 出失真
一一
图１柔性转动副 本文提出使用一种新型转动副柔性关节（如图 １），只要所受力的大小在其材料允许的弹性范围内， 则可以通过自身的弹性变形来传递运动。此新型转 动副材料选用４５号钢，结构简单、造价低、转动灵 图２添加约束与载荷 （１）建立模型并进行网格划分，尺寸如图２所 示，宽度ｂ＝２０ ｍｌＴｌ，直径ｄ＝２０ ｍｍ，厚度ｔ＝ｌ ｍｍ。 （２）定义单元类型，选择所需要的单元类型Ｓｈｅｌｌ， 再此选择Ｅｌａｓｔｉｃ ８ｎｏｄｅ ９３。定义材料属ＪＩ生，定义其弹 性模量２．１×１０ ｋｇ／ｃｍ、？白松比０．３。 （３）生成网格，选择智能网格划分器（Ｓｍａｒｔ Ｓｉｚ— ｍｇ Ｊ
