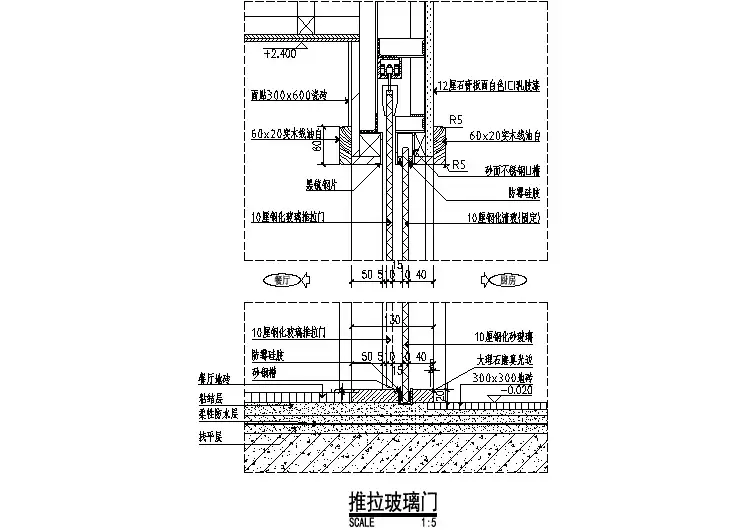

【CAD图纸】家装家饰推拉玻璃门剖面图(精美图例)

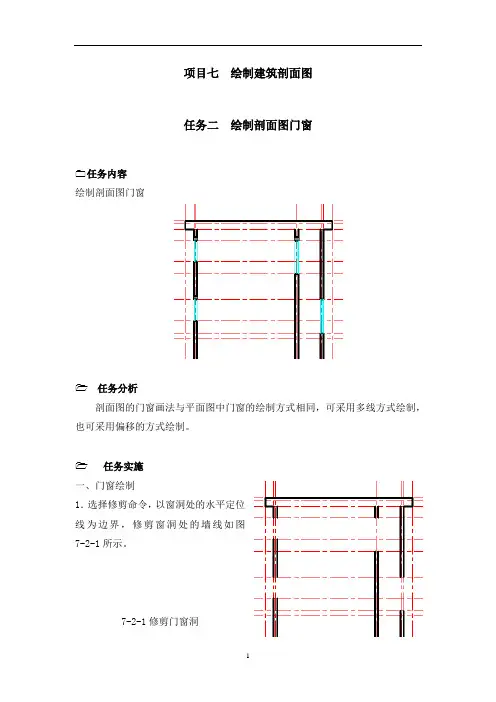

1 项目七 绘制建筑剖面图

任务二 绘制剖面图门窗

 任务内容

绘制剖面图门窗

 任务分析

剖面图的门窗画法与平面图中门窗的绘制方式相同，可采用多线方式绘制，也可采用偏移的方式绘制。

 任务实施

一、门窗绘制

1．选择修剪命令，以窗洞处的水平定位线为边界，修剪窗洞处的墙线如图7-2-1所示。

7-2-1修剪门窗洞

2 2．设置门窗图层为当前图层。

3．选择直线命令，在外墙定位线的窗洞位置上绘制一条垂直的窗线。

4．选择偏移命令，将窗线依次向内偏移三次80得窗的剖面图。

5．设置墙体图层为当前图层。

6．选择直线命令，在窗洞的上下位置分别绘制直线得窗洞剖面图如图7-2-2所示。

图7-2-2绘制窗剖面图 图7-2-3绘制窗过梁

7．选择偏移命令，将窗上部的一条墙线向上偏移250得过梁。

8．选择图案填充命令，设置填充图案为其他预定义里的SOLID，设置边界添加方式为拾取点，点取过梁内部后点击确定完成过梁填充如图7-2-3所示。

9．选择复制命令，将绘制好的一个窗分别复制到其余窗和门的位置如图7-2-4所示。

10．选择拉伸命令，框选门位置窗的下半部分，向下拉伸900得门的剖面图如图7-2-5所示。

3

图7-2-4复制窗 图7-2-5拉伸窗

 任务思考

1．门窗绘制除采用偏移命令外还有其他什么方法？

2．门窗过梁的截面尺寸是如何规定的？

3．拉伸命令在选择图形时有什么要注意的问题？

 任务拓展

绘制A-A楼梯剖面图的门窗。

cad 平开门和推拉门 表达方式

平开门和推拉门是一种常见的门类，它们在建筑设计中发挥着重要的作用。平开门指的是门扇可以向外或向内打开，使用铰链连接，以便人们进出。推拉门则是门扇在水平方向上滑动，通常是通过轨道和滑轮进行操作。这两种门的表达方式各有特点，下面将对它们进行详细描述。

平开门是一种经典的门类，它在建筑设计中广泛应用。无论是在住宅、商业还是公共场所，我们都可以看到平开门的身影。平开门的打开方式简单直接，使用者只需轻轻推开或拉动门扇，即可自由进出。通过铰链的连接，门扇可以在水平方向上旋转，从而实现打开和关闭的功能。平开门的设计灵活多样，可以根据不同的需求选择不同的材质和样式。例如，木质平开门可以营造温馨和自然的氛围，而金属平开门则更加坚固耐用。

相比之下，推拉门是一种更加现代化和时尚的门类。推拉门的设计使得门扇可以在水平方向上平稳滑动，无需占用额外的空间。推拉门通常使用轨道和滑轮的结构，使用者只需轻轻推动门扇，即可实现开启和关闭的功能。推拉门的设计使得它在狭小空间中十分实用，尤其适合于室内空间有限的场所。例如，在衣柜和厨房的设计中，推拉门可以有效地节省空间，提高使用效率。同时，推拉门的外观设计也非常多样化，可以根据个人喜好选择不同的材质和风格。

无论是平开门还是推拉门，它们都在建筑设计中发挥着重要的作用。它们不仅为人们提供了便利和舒适的使用体验，还可以通过外观设计来增添建筑物的美感。当然，在选择平开门或推拉门时，我们需要根据具体的需求和空间来进行判断。无论是平开门的经典和简约，还是推拉门的现代和时尚，它们都可以为我们的生活带来便利和美好。让我们在建筑设计中充分发挥它们的作用，打造一个舒适、实用和美观的空间。

玻璃门cad写法 -回复

如何通过CAD软件设计玻璃门。

第一步：准备工作

在开始CAD设计之前，首先需要准备一些必要的信息和资源。这些信息包括门的尺寸、玻璃的厚度、门的开启方式、门框材料等。准备好这些信息后，我们就可以开始CAD设计了。

第二步：创建门框

在CAD软件中，我们首先需要创建门框。根据门的尺寸，在CAD的工作界面上绘制门框的轮廓。可以使用直线工具、圆弧工具等基本绘图工具完成这一步。确保门框的形状和尺寸与实际情况一致。

第三步：添加玻璃

在门框中，我们需要添加玻璃。首先，通过CAD软件的拾取工具选择门框的边缘，然后使用CAD软件的复制粘贴功能将门框的边缘复制一份。这样就创建了一个与门框形状相同的玻璃边缘。

接下来，我们需要通过CAD软件的填充功能填充玻璃边缘的内部区域，以创建玻璃的形状。选择填充工具，在玻璃边缘的内部点击一下，CAD软件会自动将玻璃的形状填充上色。

第四步：添加门把手和开启方式

根据门的设计要求，在门框上添加门把手和开启方式。可以使用CAD软件的库工具，在门框上选择适当的门把手和开启方式图标，并将其拖放到门框上。调整门把手和开启方式的位置和大小，确保其与门框的比例和位置一致。

第五步：添加细节和装饰

为了增加门的美观性和实用性，我们可以在CAD设计中添加一些细节和装饰。比如，可以通过CAD软件的绘图工具绘制门框的花纹、雕刻和镂空。也可以添加玻璃的纹理、图案和颜色。这些细节和装饰可以使门看起来更加生动和有吸引力。

第六步：检查和修改

在完成CAD设计之后，我们需要仔细检查设计的准确性和一致性。检查门的尺寸、玻璃的厚度、门把手和开启方式的位置等是否与实际要求一致。如果存在错误或需要修改的地方，可以使用CAD软件的修改工具进行修正。

第七步：呈现和输出

完成CAD设计后，我们可以使用CAD软件的渲染工具呈现门的效果。通过渲染，可以使门的外观更加真实和逼真。如果需要将设计的门输出为图纸或图片，可以使用CAD软件的输出功能导出为相应的文件格式，如DXF、DWG或JPEG等。

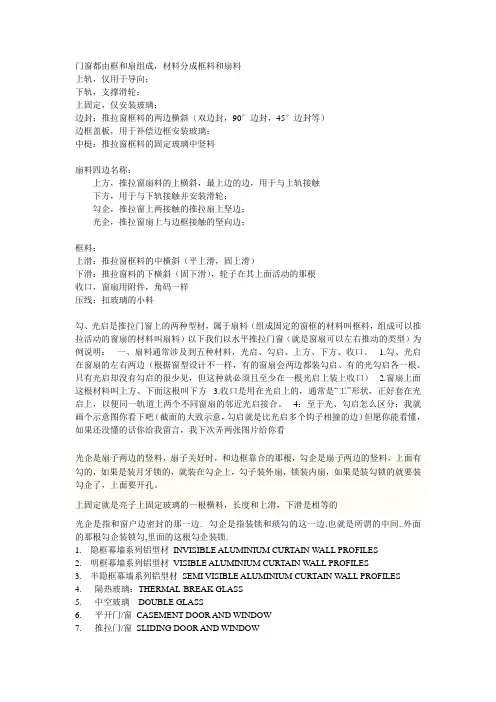

门窗都由框和扇组成，材料分成框料和扇料

上轨，仅用于导向；

下轨，支撑滑轮；

上固定，仅安装玻璃；

边封：推拉窗框料的两边横斜（双边封，90°边封，45°边封等）

边框盖板，用于补偿边框安装玻璃；

中梃：推拉窗框料的固定玻璃中竖料

扇料四边名称：

上方，推拉窗扇料的上横斜，最上边的边，用于与上轨接触

下方，用于与下轨接触并安装滑轮；

勾企，推拉窗上两接触的推拉扇上坚边；

光企，推拉窗扇上与边框接触的坚向边；

框料：

上滑：推拉窗框料的中横斜（平上滑，固上滑）

下滑：推拉窗料的下横斜（固下滑），轮子在其上面活动的那根

收口，窗扇用附件，角码一样

压线：扣玻璃的小料

勾、光启是推拉门窗上的两种型材，属于扇料（组成固定的窗框的材料叫框料，组成可以推拉活动的窗扇的材料叫扇料）以下我们以水平推拉门窗（就是窗扇可以左右推动的类型）为例说明： 一、扇料通常涉及到五种材料，光启、勾启、上方、下方、收口。 1.勾、光启在窗扇的左右两边（根据窗型设计不一样，有的窗扇会两边都装勾启、有的光勾启各一根、只有光启却没有勾启的很少见，但这种就必须且至少在一根光启上装上收口） 2.窗扇上面这根材料叫上方、下面这根叫下方 3.收口是用在光启上的，通常是“工”形状，正好套在光启上，以便同一轨道上两个不同窗扇的邻近光启接合。 4：至于光、勾启怎么区分：我就画个示意图你看下吧（截面的大致示意，勾启就是比光启多个钩子相撞的边）但愿你能看懂，如果还没懂的话你给我留言，我下次弄两张图片给你看

光企是扇子两边的竖料，扇子关好时，和边框靠合的那根，勾企是扇子两边的竖料，上面有勾的，如果是装月牙锁的，就装在勾企上，勾子装外扇，锁装内扇，如果是装勾锁的就要装勾企了，上面要开孔。

上固定就是亮子上固定玻璃的一根横料，长度和上滑，下滑是相等的

光企是指和窗户边密封的那一边. 勾企是指装锁和琐勾的这一边.也就是所谓的中间..外面的那根勾企装锁勾,里面的这根勾企装锁.
