关于机械图样中尺寸标注的探讨

邵世禄

（甘肃农业大学工学院，甘肃兰州７３００７０）

摘要：绘制机械图样时，尺寸标注是一个非常重要且不易掌握的环节。系统论述了标注尺寸的基本知识和规则、不同图样的尺寸标注等问题，对提高绘图质量和读图效果具有一定作用。关键词：机械图样；尺寸标注；方法与分析中图分类号：’Ｉ＇Ｈ１２６文献标识码：Ａ文章编号：１００７—４４１４（２００８）０６一００１４—０４

ＤｉｓｃｌｌｓｓｉｏｎＯｎｌａｂｅｌｉｎｇｄｉｌｌｌｅｎＳｉｏｎｉｎｍｅｃｈａＩｌｉｃａｌｄｒａｗｉｎｇＳｈａｏＳｈｉ—ｌｕ（Ｓｃ幻ｏｆ矿ｅ，珂，聊一增。白ｗｕ昭庇以ｔｕ矧Ｈ面螂３蚵。儿船ｂｕＧ伽“７３００７０。吼ｉＭ）Ａｂｓｔｒａｃｔ：Ｗｈｅｎｄｒａｗｉｎｇｍｅｃｈａｎｉｃａｌｄｒ撕ｎｇ。ｌａｂｅｌｉｎｇｄｉｍｅ璐ｉｏｎｉｓ肌ｉｍｐｏｒｔ锄ｔｔａｃｈｅｗｈｊｃｈｃ衄ｎｏｔｂｅｅ∞ｉｌｙｍ脑ｔｅｒｅｄ．ＩｎｔＩｌｉｓｐａｐｅｒ，ｔｈｅａｕｔｈｏｒ舀ｖｅｓｓｙｓｔｅｍｉｃｄｉｓｃｕｓｓｉｏｎｍａｎｙｐｏｉｎｔｓａｂｏｕｔｌａｂｅｌｊｎｇｄｉｍｅｎｓｉｏｎ，ｉｎｃｌｕ击ｎｇｂ船ｉｃｋｎｏｗｌｅｄｇｅ－ｌａｌｂｅｈｎｇｒｕｌｅ－ｍｅｔｈｏｄ８ｏｆｌａｂｅｌｉｎｇｉｎｄｉ＆ｒｅｎｔｄｒａｗｉｎｇｓ．Ｔｈｅｓｅｐｌａｙ卸ｉｍｐｏｒｔａｎｔｍｌ髓ｉｎｉｍｐｒｏ、，ｉｎｇｄｒａｗｉｎｇｑ讪ｔｙ蛐ｄ豫“Ｉｌｇｅ＆ｃｔ．

Ｋｅｙｗｏｒｄｓ：ｍｅｃｈａｎｊｃａｌｄⅢｗｉｎｇ；ｌａｂｅｌｉｎｇｄｉｍｅｎｓｉｏｎ；蚰ａｌｙｓｉ８锄ｄｍｅｔｌｌｏｄ８

机械图样是机械工程界的技术“语言”，是设计、制造、检验、使用、维修机器或零件的重要技术文件，是工程技术人员交流的工具。图形只能表达机件的

结构和形状，而机件的真实大小和相对位置则由尺寸

确定。尺寸是机械图样的重要组成部分，是制造机器和零件的重要依据。尺寸标注是机械图样绘制中一

个非常重要且不易掌握的环节，探索和掌握机械图样的尺寸标注方法和规律，对于提高工程技术人员的图

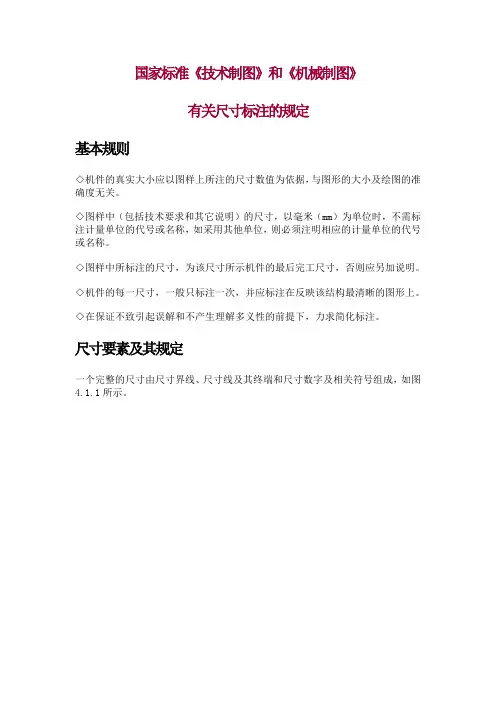

学综合素质非常重要。１尺寸标注的基本规则

国家标准中明确规定了尺寸标注的基本规

则¨．２Ｊ，必须严格遵守。（１）机件的真实大小应以图样上所注的尺寸数

值为依据，与图形大小及绘图的准确度无关。

（２）图样中（包括技术要求和其它说明）的尺

寸，以毫米为单位时，不需标注计量单位代号或名称，如果采用其它单位，则必须标明相应的计量单位的代

号或名称。

（３）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（４）机件的每一尺寸，一般只标注一次，并应标

注在反映该结构最清晰的图形上。

２尺寸标注的具体要求

机械图样的尺寸标注，除了遵循上述四条规则外，还必须符合正确性、完整性、清晰性和合理性的要

求。平面图形和几何体投影的尺寸，重点考虑几何上

的完整性，因此，标注尺寸的要求是：正确、完整、清晰。机械图样的尺寸要体现机器或零件的性能、加工

工艺及零件间的装配关系等，合理性也是重点要求。

由于各种图样表达的内容和重点不同，尺寸标注时应

具体分析口。】。

２．１正确性

尺寸标注的正确性，就是要求遵循国家标准中尺

寸注法的基本规则和规定，这是尺寸标注的基础，工

程技术人员要通过学习，树立标准化意识，要认识到“国标”就是工程技术中的“法”和“有法必依、执法必

严、违法必究”的道理与重要性，同时要深刻理解和

贯彻执行尺寸注法的基本知识和有关规定，强化基本

训练，养成认真负责、耐心细致、有错必纠的工作作

风，要从严要求线、箭头、数字、符号的规定画法和写

法，不能放任自流。

２．２完整性

完整性是尺寸标注的重要部分之一，是指所注尺

寸必须完全确定机器或零件各部分的大小及相对位

置，不多余、不重复、也不遗漏。基本体和组合体尺寸

标注部分的重点要求是如何保证完整性和清晰性。

基本体尺寸规定注法和常用注法是组合体尺寸标注

的基础和保证，基本体应注出长、宽、高３个方向的尺

寸。组合体尺寸标注应从形体分析的观点出发，熟悉

并掌握有关规定和常用注法，分别注出各部分结构的

定形尺寸、定位尺寸及总体尺寸。应该指出，自然形

成的尺寸不标注，如截交线和相贯线是基本几何体被

切割或相交后自然产生的，因此，只标注出基本几何

收稿日期：２００８—０ｒ７—２９作者简介：邵世禄（１９６９一），男，甘肃庄浪人，副教授，主要从事工程图学、标准化、计算机制图的教学和研究工作。

·１４·　万方数据第２１卷第６期２００８年１２月机械研究与应用ＭＥＣＨＡＮＩＣＡＬＲＥＳＥＡＲＣＨ＆ＡＰＰＬＩＣＡＴＩＯＮＶｏｌ２ｌＮｏ６２００８—１２

体的定形尺寸、定位尺寸和截平面的定位尺寸。在标注尺寸时应做到正确选择基准、定位尺寸不可缺、定

形尺寸要取舍，尺寸标注后应按定形尺寸、定位尺寸、

总体尺寸分类检查并调整，也可分别从石、八石３个方向集中检查同向尺寸，确保尺寸标注的完整性。

２．３清晰性

清晰性就是指所注尺寸布局清楚恰当，排列整齐，便于看图。为满足此要求，必须遵循４个原则，即

特征原则、集中原则、整齐原则、文字说明原则。（１）特征原则定形尺寸应尽量集中标注在反

映形体特征最明显的视图上；定位尺寸应尽量注在反

映形体间相对位置明显的视图上，并尽可能与定形尺寸集中标注在一起。

（２）集中原则表示同一基本形体或结构的相关尺寸应尽可能集中标注，便于看图时查找。

（３）整齐原则尺寸应尽量标注在视图外部；与两视图有关的尺寸尽可能注在两相关视图间；同一方

向上连续的几个线性尺寸应排列在一条线上，箭头要对齐；平行的几个线性尺寸，小尺寸标注在内，大尺寸

标注在外，避免尺寸线与尺寸界线相交，且平行尺寸线的问隔应一致；尽量避免在虚线或其延长线上标注

尺寸；同轴回转体的直径尽量注在非圆视图中（底板上的圆孔除外），而圆弧半径一定要标注在投影为圆的视图上；同一图样中的尺寸线终端形式应一致。

（４）文字说明原则在标注尺寸时，可正确利用国家标准规定的有关文字、符号、代号来说明有关结

构形状和位置。２．４合理性

合理性是指标注尺寸既要满足设计要求，又要满足加工制造的工艺要求，即如何反映工艺和设计要

求，在选取尺寸时应考虑零件的功用、与其它零件互配关系、加工方法及测量等。合理性主要体现在零件

图和装配图的尺寸标注中。在组合体尺寸标注的基础上研究合理性，从而完善尺寸标注的四点要求。合

理标注尺寸的关键在于选择尺寸基准。若基准选择

不当，就会出现重要尺寸得不到保证，零件加工难以定位，以及尺寸无法测量等问题，从而影响零件设计

性、工艺性和经济性。因此，标注尺寸时，应对产品的

工作性能、装配关系、制造和检验的过程有足够了解，充分考虑设计和加工工艺要求，定出重要尺寸和非重

要尺寸，再利用形体分析确定每个结构的定形尺寸、

定位尺寸以及总体尺寸。在设计、装配时实现标注尺寸合理性还应掌握以

下要求：①重要尺寸应从设计基准直接注出，以保证

设计要求。如：零件间的配合尺寸、零件上反映机器（或部件）性能规格的尺寸、有装配要求的尺寸、安装尺寸等。非主要尺寸应考虑便于加工和检验。一般从工艺基准出发标注；②尺寸不允许注成封闭的尺寸

链，应空出不重要的一段尺寸（即开口环）来积累加工误差；③两个零件配合部分尺寸标注应相同。装配

后需加工的尺寸要注明“与零件配做”，对于标准结

构要素及与标准件有关的尺寸应通过查《机械设计手册》标注。加工制造和测量、检验时的要求：①根

据加工方式标注尺寸时，阶梯轴或阶梯孔应按加工顺序标注尺寸；零件采用不同加工方法时，尺寸要分开

标注，加工方法相同结构的尺寸应集中标注，如：键槽

的宽度和深度尺寸应集中注在剖面图上，其长度和定位尺寸应注在主视图上。如两个零件需装在一起加

工时，应标注整体尺寸，如：轴承座圆柱孔上、下轴瓦的轴孔都应标注直径尺寸；②标注尺寸应考虑测量方

便；③铸、锻件应按形体分析法标注尺寸。

３机械图样中的尺寸种类和尺寸基准

在机械图样中，根据不同的要求和作用，尺寸可分为设计尺寸、工艺尺寸，主要尺寸、非主要尺寸；定

形尺寸、定位尺寸、总体尺寸等。标注尺寸能否满足正确、完整、清晰和合理的要

求，关键在于能否正确选择尺寸基准。尺寸基准是设计、制造和检验零件时，标注尺寸的起点。尺寸基准有基准面、基准线、基准点三种形式。尺寸基准可分

为设计基准和工艺基准主要基准和辅助基准等。设计基准是根据零件的结构特点和设计要求所选定的

基准，工艺基准是根据加工和测量要求所选定的基

准。每个零件在长、宽、高三个方向至少有一个主要基准；并根据设计、加工、测量的要求，还有一些辅助基准。主要基准和辅助基准间应有一个联系尺寸。

选择基准就是如何考虑设计和工艺要求。从设计基准出发标注尺寸，反映了设计要求，能保证零件

在机器中的工作性能。从工艺基准出发标注尺寸，反映了工艺要求，能把尺寸的标注与零件的加工制造联

系起来，便于制造、加工和测量。因此，选择基准时，最好把设计基准和工艺基准统一起来，既能满足设计

要求，又能满足工艺要求。如两者不能统一，应保证设计要求。

４机械图样的尺寸标注

４．１平面图形尺寸标注

平面图形的尺寸有定形尺寸和定位尺寸两类，尺

寸标注要符合正确、完整和清晰的基本要求，要唯一确定图形的形状、大小及几何元素的位置关系。其方

法和步骤是：分析平面图形的形状，确定长度和宽度

方向的尺寸基准；分析并确定图形中线段的性质；按已知线段、中间线段、连接线段的次序逐个标注尺寸。

·１５·　万方数据Ｖｏｌ２１Ｎｏ６２００８．１２机械研究与应用ＭＥＣＨＡＮＩＣＡＬＲＥＳＥＡＲＣＨ＆ＡＰＰＬＩＣＡＴＩＯＮ第２１卷第６期２００８年１２月

４．２组合体视图尺寸标注

组合体由若干基本形体构成，标注尺寸的常用方法是形体分析法。组合体的尺寸有定形尺寸、定位尺

寸和总体尺寸三类。标注尺寸主要满足正确、完整、清晰的要求。具体方法和步骤是：①利用形体分析法

将组合体分解为若干基本形体；②选定尺寸基准：在长、宽、高三个方向至少各选一个基准，通常以形体的主要端面、对称面、轴线等为基准；③标注各形体的定

形尺寸；④标注形体间长、宽、高三个方向的定位尺寸。回转体的定位尺寸，必须直接确定其轴线位置；

⑤标注总体尺寸（总长、总宽、总高），并进行必要的

调整。当组合体一端为同心圆孔的回转体时，一般只标注孔的定位尺寸和外端圆柱面的半径，不标注总体

尺寸；⑥检查尺寸标注是否正确、完整，有无重复、多余、遗漏现象。４．３零件图尺寸标注卜。

任何机器或部件都由零件装配而成。要制造机器必须先根据零件图制造出零件，零件图不仅应将零

件的材料、内外结构形状和大小表达清楚，而且还要对零件的加工、检验、测量提出必要的技术要求。零

件图上标注尺寸不仅要符合正确、完整、清晰的要求，

重点要满足合理性要求，这就要求技术人员掌握一定的机械设计和加工方面的知识。标注尺寸的形式通常有链式、坐标式和综合式三种，标注形式的选用取

决于零件的结构形状、使用及测量要求。４．３．１尺寸基准的选择ｏ¨

尺寸基准的正确选择对于合理标注尺寸非常重要。按照零件的功能、结构和工艺要求，通常选用零

件的对称中心线、回转体的轴线等作为基准线；选用底板上较大的安装面、装配结合面、重要端面等作为

基准面。零件图上三个坐标方向应各有一个主要基

准和多个辅助基准。按照其作用的不同，基准可分为设计基准和工艺基准。
