CAD机械制图尺寸标注注意事项

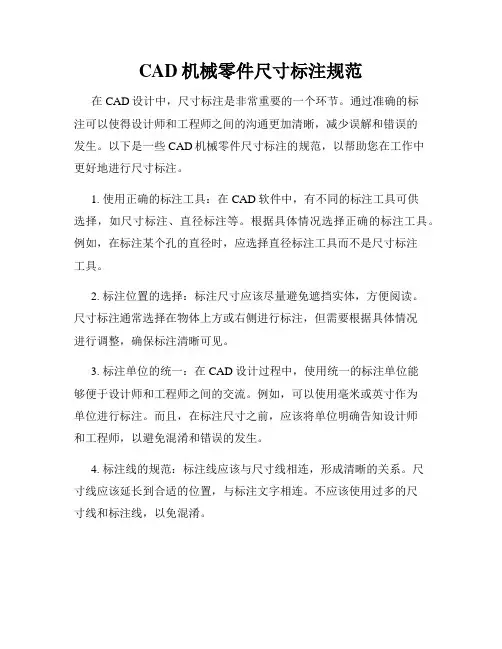

CAD机械零件尺寸标注规范在CAD设计中，尺寸标注是非常重要的一个环节。

通过准确的标注可以使得设计师和工程师之间的沟通更加清晰，减少误解和错误的发生。

以下是一些CAD机械零件尺寸标注的规范，以帮助您在工作中更好地进行尺寸标注。

1. 使用正确的标注工具：在CAD软件中，有不同的标注工具可供选择，如尺寸标注、直径标注等。

根据具体情况选择正确的标注工具。

例如，在标注某个孔的直径时，应选择直径标注工具而不是尺寸标注工具。

2. 标注位置的选择：标注尺寸应该尽量避免遮挡实体，方便阅读。

尺寸标注通常选择在物体上方或右侧进行标注，但需要根据具体情况进行调整，确保标注清晰可见。

3. 标注单位的统一：在CAD设计过程中，使用统一的标注单位能够便于设计师和工程师之间的交流。

例如，可以使用毫米或英寸作为单位进行标注。

而且，在标注尺寸之前，应该将单位明确告知设计师和工程师，以避免混淆和错误的发生。

4. 标注线的规范：标注线应该与尺寸线相连，形成清晰的关系。

尺寸线应该延长到合适的位置，与标注文字相连。

不应该使用过多的尺寸线和标注线，以免混淆。

5. 标注文字的字体和大小：标注文字应该选择简洁易读的字体，并保持一致性。

常见的字体有Arial、Calibri等。

字体的大小应适中，不要过小或过大，以确保标注清晰可见。

6. 标注的准确性：标注应尽可能准确地反映设计要求。

避免使用近似尺寸，应和实际要求保持一致。

如果有需要，可以在尺寸标注后面加上“±”符号，表示允许的公差范围。

7. 标注的数量控制：尺寸标注应丰富但不冗余，避免使用过多的标注。

标注应根据需要选择，突出重要的尺寸，同时确保整体布局简洁明了。

8. 标注的清晰度：标注文字要保持清晰可见，不模糊或模糊不清。

如果需要，可以放大或缩小视图以确保标注清晰可读。

尺寸标注是CAD设计中不可或缺的一部分，正确的尺寸标注能够为设计师和工程师提供重要的信息，提高工作效率和准确性。

遵循以上规范，您将能够更好地进行CAD机械零件的尺寸标注。

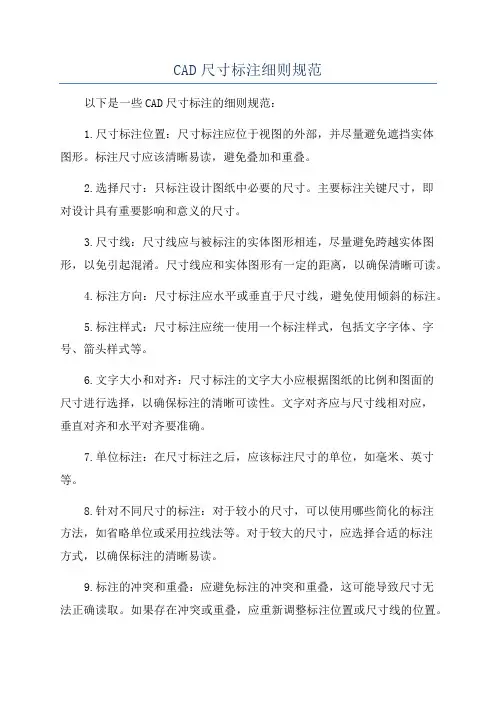

CAD尺寸标注细则规范
以下是一些CAD尺寸标注的细则规范：
1.尺寸标注位置：尺寸标注应位于视图的外部，并尽量避免遮挡实体
图形。

标注尺寸应该清晰易读，避免叠加和重叠。

2.选择尺寸：只标注设计图纸中必要的尺寸。

主要标注关键尺寸，即
对设计具有重要影响和意义的尺寸。

3.尺寸线：尺寸线应与被标注的实体图形相连，尽量避免跨越实体图形，以免引起混淆。

尺寸线应和实体图形有一定的距离，以确保清晰可读。

4.标注方向：尺寸标注应水平或垂直于尺寸线，避免使用倾斜的标注。

5.标注样式：尺寸标注应统一使用一个标注样式，包括文字字体、字号、箭头样式等。

6.文字大小和对齐：尺寸标注的文字大小应根据图纸的比例和图面的
尺寸进行选择，以确保标注的清晰可读性。

文字对齐应与尺寸线相对应，
垂直对齐和水平对齐要准确。

7.单位标注：在尺寸标注之后，应该标注尺寸的单位，如毫米、英寸等。

8.针对不同尺寸的标注：对于较小的尺寸，可以使用哪些简化的标注
方法，如省略单位或采用拉线法等。

对于较大的尺寸，应选择合适的标注
方式，以确保标注的清晰易读。

9.标注的冲突和重叠：应避免标注的冲突和重叠，这可能导致尺寸无
法正确读取。

如果存在冲突或重叠，应重新调整标注位置或尺寸线的位置。

10.标注的一致性：尺寸标注应保持一致，使用相同的标注样式、文字大小和对齐方式。

以上是CAD尺寸标注的一些细则规范，遵循这些规范可以提高标注的准确性和可读性，减少误解和错误。

在实际应用中，还可以根据具体的项目需求和标准要求进行适当的调整和补充。

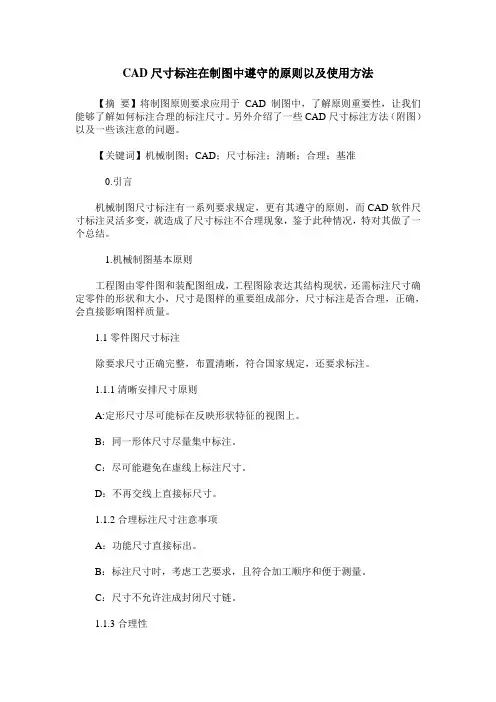

CAD尺寸标注在制图中遵守的原则以及使用方法【摘要】将制图原则要求应用于CAD制图中，了解原则重要性，让我们能够了解如何标注合理的标注尺寸。

另外介绍了一些CAD尺寸标注方法（附图）以及一些该注意的问题。

【关键词】机械制图；CAD；尺寸标注；清晰；合理；基准0.引言机械制图尺寸标注有一系列要求规定，更有其遵守的原则，而CAD软件尺寸标注灵活多变，就造成了尺寸标注不合理现象，鉴于此种情况，特对其做了一个总结。

1.机械制图基本原则工程图由零件图和装配图组成，工程图除表达其结构现状，还需标注尺寸确定零件的形状和大小，尺寸是图样的重要组成部分，尺寸标注是否合理，正确，会直接影响图样质量。

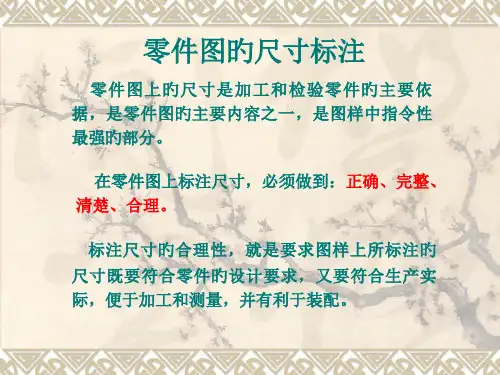

1.1零件图尺寸标注除要求尺寸正确完整，布置清晰，符合国家规定，还要求标注。

1.1.1清晰安排尺寸原则A:定形尺寸尽可能标在反映形状特征的视图上。

B：同一形体尺寸尽量集中标注。

C：尽可能避免在虚线上标注尺寸。

D：不再交线上直接标尺寸。

1.1.2合理标注尺寸注意事项A：功能尺寸直接标出。

B：标注尺寸时，考虑工艺要求，且符合加工顺序和便于测量。

C：尺寸不允许注成封闭尺寸链。

1.1.3合理性（1）设计要求—设计基准—功能尺寸。

（2）工艺要求—工艺基准—非功能尺寸。

1.2装配图尺寸标注要求和零件图基本相似，但还需要一些其它尺寸例如，性能规格尺寸，装配尺寸，安装尺寸（定形定位尺寸），外形尺寸（机器部件总长总宽总高）。

2.根据以上知识就可以将其应用到CAD制图中2.1绘图步骤（1）建图层：分别建立中心线层、细实线层、粗实线层、尺寸线层、剖面线层。

并设定各层线型，颜色，粗细等。

（2）用绘图、编辑命令, 完成图形绘制。

（3）清晰合理标注尺寸。

2.2标注尺寸标注的基本方法有一系列规定（1）标注时直接用实际尺寸，于绘图比例和准确度无关。

（2）尺寸以毫米为单位，不需标注.（使用其它单位注明其代号名称）（3）图样尺寸为机件完工时尺寸，否则另加说明。

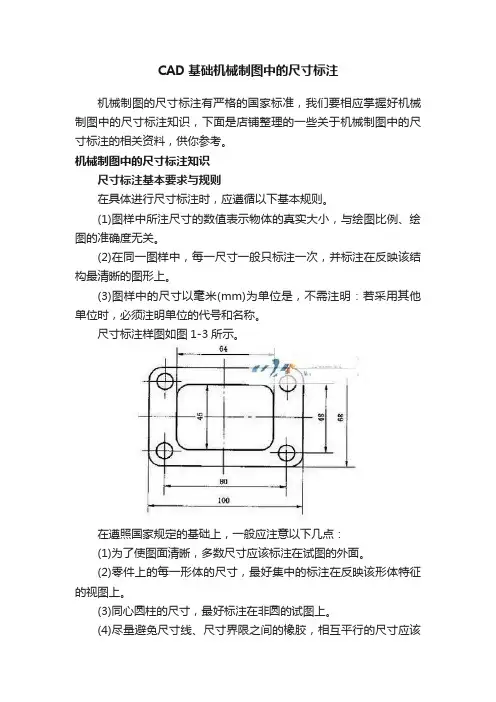

CAD基础机械制图中的尺寸标注机械制图的尺寸标注有严格的国家标准，我们要相应掌握好机械制图中的尺寸标注知识，下面是店铺整理的一些关于机械制图中的尺寸标注的相关资料，供你参考。

机械制图中的尺寸标注知识尺寸标注基本要求与规则在具体进行尺寸标注时，应遵循以下基本规则。

(1)图样中所注尺寸的数值表示物体的真实大小，与绘图比例、绘图的准确度无关。

(2)在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上。

(3)图样中的尺寸以毫米(mm)为单位是，不需注明：若采用其他单位时，必须注明单位的代号和名称。

尺寸标注样图如图1-3所示。

在遵照国家规定的基础上，一般应注意以下几点：(1)为了使图面清晰，多数尺寸应该标注在试图的外面。

(2)零件上的每一形体的尺寸，最好集中的标注在反映该形体特征的视图上。

(3)同心圆柱的尺寸，最好标注在非圆的试图上。

(4)尽量避免尺寸线、尺寸界限之间的橡胶，相互平行的尺寸应该按照大小顺序排列，小的在内大的在外。

(5)内行尺寸和外形尺寸最好标注在图形的两侧。

尺寸的组成一个完整的长度尺寸标注由尺寸线、尺寸界线、尺寸箭头灯对象组成，而圆形、弧形、引线标注灯尺寸标注还有其他的对象。

可参考图1-4的示例进行标注。

各个组成部分的说明如下(1)尺寸线：尺寸线一般由一条两端带箭头的线段组成，有时也可能是两条带单箭头的线段。

角度标注时，尺寸线是一条两端带箭头的圆弧。

(2)尺寸界线：尺寸界线通常出现在标注对象的两端，用来表示尺寸线的开始和结束。

尺寸界线一般从标注定义点引出，超出尺寸线一定距离，将尺寸线标注在图像之外。

在复杂图形的标注中，可以利用中心线或者图形的轮廓线来代替尺寸界线。

(3)尺寸箭头：尺寸箭头通常出现在尺寸线与尺寸界线的两个交点上，用来表示尺寸线的起始位置以及尺寸线相对于图形实体的位置。

(4)尺寸文本：尺寸文本时一个文字实体，用来标注两个尺寸界线之间的距离或角度。

尺寸文本可以是基本尺寸，也可以是极限尺寸或者带公差的尺寸。

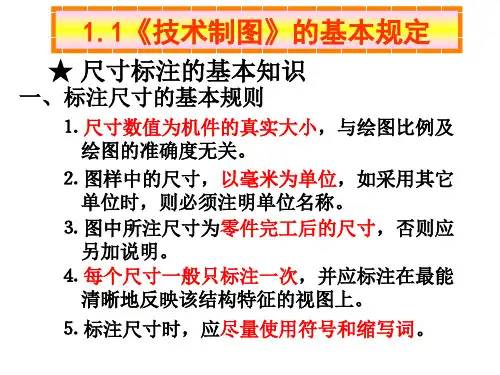

机械制图尺寸标注的原则与常见错误分析一、尺寸标注的基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2.图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如45度30分应写成45°30′。

3.图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。

4.机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。

常用的尺寸注法符号和缩写词尺寸界线尺寸界线用来表示所注尺寸的范围。

尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。

也可利用轮廓线、轴线或对称中心线作尺寸界线。

尺寸线尺寸线用来表示尺寸度量的方向。

尺寸线必须用细实线绘在两尺寸界线之间，不能用其它图线代替，不得与其它图线重合或画在其延长线上。

尺寸数字尺寸数字不可被任何图线所通过，当无法避免时，必须将该图线断开。

尺寸数字应按左图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按右图的形式标注。

小尺寸注法一些常见孔的标注方法二、零件设计尺寸标注常出现的问题1、尺寸标注不完整、凌乱、漏标和重复标注现象a、零件上的重要尺寸必须直接标出b、避免出现封闭尺寸c、标注尺寸要便于加工和测量2、工件尺寸精度要求较高但并没标注尺寸公差，以致引起加工误差偏大而报废工件。

3、零件技术要求（包括尺寸公差、形位公差、表面粗糙度）的标注规范性4、标题栏欠规范，不够完整，国标一般要有设计及校对的人名与日期,比例、数量、材质、图名图号须完整。

2、标注尺寸要便于加工和测量三、工程图尺寸标法及注意事项（一）、尺寸标注的原则正确、完整、清晰、合理。

（二）、尺寸标注的基本要求(1)物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确程度无关。

(2)图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

尺寸标注的三大误区要想知道一个结构工程师的水平怎么样，看他出的工程图就知道了。

本节我就分享工程师在尺寸标注上常会犯错的三大误区，新手切记。

第一个，不符合实际加工工序，或者说不便于零件加工，如下图所示左右两图的差别在于中间的槽的标注方式不一样，为什么左边的合理，右边的不合理呢。

我们就得从加工工序上分析了，像这种轴类零件的重要装配尺寸一般是直径Φ20，而Φ15*4的槽，我们可以理解为一个退刀槽，很多没有接触过实际车床加工的工程师们对退刀槽是不理解的，甚至是有很大误解的，觉得退刀槽就是退刀时留下的槽，而实际上的退刀槽的含义是什么呢，我们可以查一下百度退刀槽：在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。

大家要注意了是预先制出的退刀的空槽啊比如在车螺纹的时候，工件旋转和车刀的轴向进给是机械联动的，当车到尾部时，车刀径向退出，此时工件仍在旋转，车刀仍在轴向进给，故而有一段没用的螺纹尾巴。

很多情况下，不希望有这段尾巴，于是就在车螺纹之前将发生尾巴的那一段车出一个槽，这个槽的直径小于螺纹小径，长度足够将车刀退出。

这个槽就叫退刀槽。

所以我们再来看左右两个图，Φ15*4的槽是先加工的，左图的形状尺寸和位置尺寸更加清晰，所以他更合理些。

第二个，尺寸标注要考虑测量方便，如下图第三个，同一个方向只能有一个非加工面与加工面联系，如下图所示这一点可能比较难理解，我们先了解一下什么是加工面，什么是非加工面加工面：它是指采用去除材料的加工方法而加工的表面，如车、镗、刨、铣、磨、锯等加工的表面。

非加用面：它是指采用不去除材料的加工方法而加工的表面，如铸造、锻造、冷挤压等加工的表面。

从而可以看出这两种面有两点不同一.精度要求不同1、加工面的的表面粗糙度要求高。

2、非加工面的表面粗糙度要求低。

二.加工方式不同1、加工面一般是用去除材料的方法获得。

2、非加工面一般用不去除材料方法获得。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
