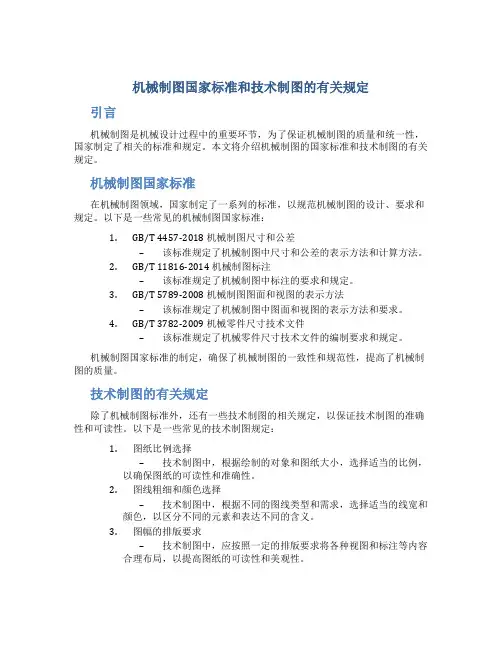

机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。
本文将介绍机械制图的国家标准和技术制图的有关规定。
机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。
以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。
2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。
3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。
4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。
机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。
技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。
以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。
2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。
3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。
技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。
结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。
遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。
然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。
因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。
机械制图常识：零件图尺⼨标注，基准选择及合理标注原则零件图中的尺⼨，是加⼯和检验零件的重要依据。
在零件图上标注尺⼨，必须做到：正确、完整、清晰、合理。
因此，在零件图上标注尺⼨，除了要符合尺⼨正确、完整、清晰外，还应尽量标注得合理。
尺⼨的合理性主要是指既符合设计要求，⼜便于加⼯、测量和检验。
为了合理标注尺⼨，必须了解零件的作⽤，在机器中的装配位置及采⽤的加⼯⽅法等，从⽽选择恰当的尺⼨基准，合理地标注尺⼨。
1.尺⼨基准的选择尺⼨基准是指零件在设计、制造和检验时，计量尺⼨的起点。
要做到合理标注尺⼨，⾸先必须选择好尺⼨基准。
⼀般以安装⾯、重要的端⾯、装配的结合⾯、对称平⾯和回转体的轴线等作为基准。
零件在长、宽、⾼三个⽅向都应有⼀个主要尺⼨基准。
除此之外，在同⼀⽅向上有时还有辅助尺⼨基准，如图1所⽰。
同⼀⽅向主要基准与辅助基准之间的联系尺⼨应直接注出。
图1：尺⼨基准展开剩余87%从设计和⼯艺的不同⾓度来确定基准。
⼀般把基准分成设计基准和⼯艺基准两⼤类。
下⾯以如图2所⽰的轴承座为例加以说明图2：轴承座（1）设计基准在设计零件时，为保证功能，确定零件结构形状和各部分相对位置时所选⽤的基准。
⽤来作为设计基准的，⼤多是⼯作时确定零件在机器或部件中位置的⾯或线，如零件的重要端⾯、底⾯、对称⾯、回转⾯的轴线等。
设计基准通常是主要基准。
从设计基准出发标注尺⼨，可以直接反映设计要求，能体现零件在装配体中的功能。
如图2所⽰的轴承座，分别选底⾯为⾼度⽅向的设计基准，对称平⾯为长度⽅向的设计基准。
因为⼀根轴通常要⽤两个轴承座⽀持，两者的轴孔应在同⼀轴线上。
两个轴承座都以底⾯确定⾼度⽅向的位置，以对称平⾯确定左右⽅向的位置。
所以，在设计时以底⾯为基准来确定⾼度⽅向的尺⼨，以⾯为基准确定底板上两个螺栓孔的孔⼼距及其对于轴孔的对称关系，最终实现⼆轴承座安装后轴孔同⼼，保证功能。
（2）⼯艺基准⼯艺基准是在加⼯或测量时，确定零件相对机床、⼯装或量具位置的⾯或线。
