机械制图尺寸标注

机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。

如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。

如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。

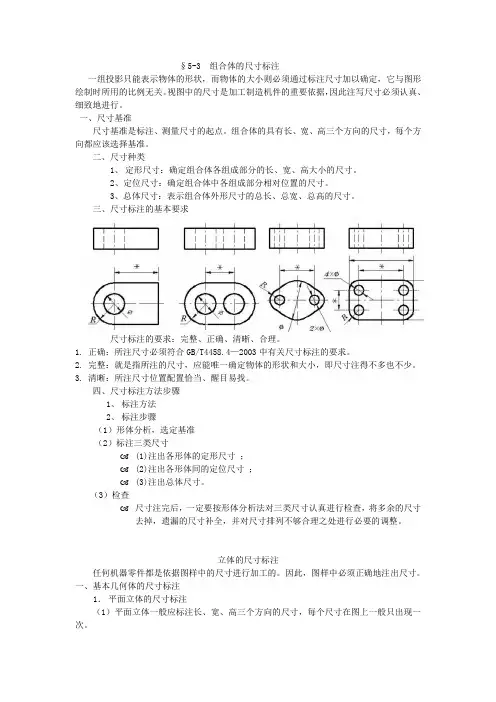

§5-3 组合体的尺寸标注一组投影只能表示物体的形状，而物体的大小则必须通过标注尺寸加以确定，它与图形绘制时所用的比例无关。

视图中的尺寸是加工制造机件的重要依据，因此注写尺寸必须认真、细致地进行。

一、尺寸基准尺寸基准是标注、测量尺寸的起点。

组合体的具有长、宽、高三个方向的尺寸，每个方向都应该选择基准。

二、尺寸种类1、定形尺寸：确定组合体各组成部分的长、宽、高大小的尺寸。

2、定位尺寸：确定组合体中各组成部分相对位置的尺寸。

3、总体尺寸：表示组合体外形尺寸的总长、总宽、总高的尺寸。

三、尺寸标注的基本要求尺寸标注的要求：完整、正确、清晰、合理。

1. 正确：所注尺寸必须符合GB/T4458.4—2003中有关尺寸标注的要求。

2. 完整：就是指所注的尺寸，应能唯一确定物体的形状和大小，即尺寸注得不多也不少。

3. 清晰：所注尺寸位置配置恰当、醒目易找。

四、尺寸标注方法步骤1、标注方法2、标注步骤（1）形体分析，选定基准（2）标注三类尺寸(1)注出各形体的定形尺寸；(2)注出各形体间的定位尺寸；(3)注出总体尺寸。

（3）检查尺寸注完后，一定要按形体分析法对三类尺寸认真进行检查，将多余的尺寸去掉，遗漏的尺寸补全，并对尺寸排列不够合理之处进行必要的调整。

立体的尺寸标注任何机器零件都是依据图样中的尺寸进行加工的。

因此，图样中必须正确地注出尺寸。

一、基本几何体的尺寸标注1．平面立体的尺寸标注（1）平面立体一般应标注长、宽、高三个方向的尺寸，每个尺寸在图上一般只出现一次。

（2）正棱柱和正棱锥，除标注高度尺寸外，一般应注出其底的外接圆直径。

但也可以根据需要注成其他形式。

2．曲面立体的尺寸标注（1）圆柱和圆锥（或圆台）应注出高和底圆直径；圆环应注出素线圆和中心圆直径。

（2）圆柱、圆锥（或圆台）在直径尺寸前加注“φ”，圆球在直径尺寸前加注“Sφ”，只用一个视图就可将其形状和大小表达清楚。

二、带切口的几何体的尺寸标注（1）带切口的几何体，除了注出几何体的尺寸外，还必须注出切口的位置尺寸。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
