掌握土石坝填筑的施工方法--一级建造师考试辅导《水利水电工程管理与实务》第一章第五节讲义4

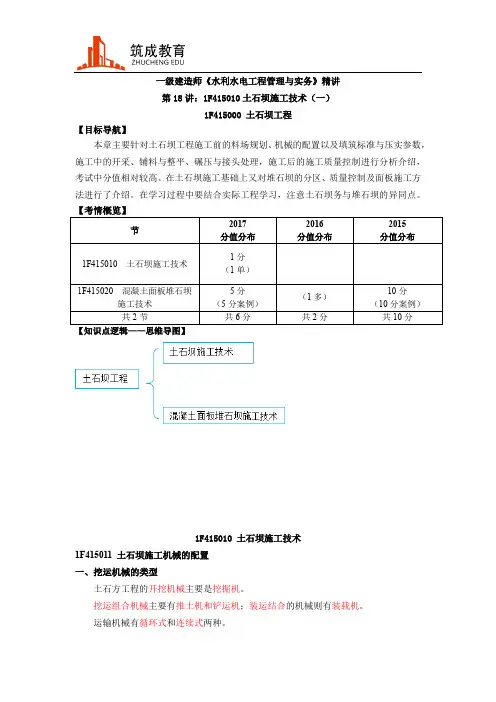

一级建造师《水利水电工程管理与实务》精讲第18讲：1F415010土石坝施工技术（一）1F415000 土石坝工程【目标导航】本章主要针对土石坝工程施工前的料场规划、机械的配置以及填筑标准与压实参数，施工中的开采、铺料与整平、碾压与接头处理，施工后的施工质量控制进行分析介绍，考试中分值相对较高。

在土石坝施工基础上又对堆石坝的分区、质量控制及面板施工方法进行了介绍。

在学习过程中要结合实际工程学习，注意土石坝务与堆石坝的异同点。

1F415010 土石坝施工技术1F415011 土石坝施工机械的配置一、挖运机械的类型土石方工程的开挖机械主要是挖掘机。

挖运组合机械主要有推土机和铲运机；装运结合的机械则有装载机。

运输机械有循环式和连续式两种。

1.循环式运输机械有有轨机车和汽车。

2.连续运输机械最常用的是带式运输机。

二、施工机械的配置方法首先选用基本工作的主要设备。

即按照施工条件、工程进度和工作面的参数选择主要机械，然后根据主要机械的生产能力和性能选用配套机械。

常用土方施工机械的经济运距如下：（1）履带式推土机的推运距离为15～30m时，可获得最大的生产率。

推运的经济运距一般为30～50m，大型推土机的推运距离不宜超过100m。

（2）轮胎装载机用来挖掘和特殊情况下作短距离运输时，其运距一般不超过100～150m；履带式装载机不超过100m。

（3）牵引式铲运机的经济运距一般为300m。

自行式铲运机的经济运距与道路坡度大小、机械性能有关，一般为200～300m。

1F415012 土石坝填筑的施工碾压实验一、压实机械分为静压碾压、振动碾压、夯击三种基本类型。

其中静压碾压设备有羊脚碾、气胎碾等；夯击设备有夯板、强夯机等。

振动碾压与静压碾压相比，具有重量轻，体积小，碾压遍数少，深度大，效率高的优点。

（a）（b）图静压碾压（a）羊脚碾；（b）气胎碾图振动碾压图夯击图1F415013-1 土料压实作用外力示意图（a）碾压；（b）夯击；（c）振动【提示】认识归类土方填筑压实机械，注意名字的准确性，切勿出现错别字。

2024年一级建造师考试《水利水电工程管理与实务》真题与答案1.【单选题】以提高岩体的整体性和抗变形能力为目的的灌浆技术称为（）A. 帷幕灌浆B. 接触灌浆C. 回填灌浆D. 固结灌浆（江南博哥）正确答案：D参考解析：固结灌浆用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力的灌浆。

2.【单选题】上游坝面单位宽度作用面上的静水压力为（）水的重度为9.80kN/mA. 4410.0kNB. 5880.0kNC. 6002.5kND. 12005.0kN正确答案：C参考解析：P=1/2×9.8×35²=6002.53.【单选题】在渗流作用下，黏性土土体发生隆起、断裂和浮动的现象，称为（）A. 管涌B. 流土C. 接触冲刷D. 接触流失正确答案：B参考解析：在渗流作用下，黏性土土体发生隆起、断裂和浮动的现象，称为流土。

4.【单选题】水库的总库容指（）A. 最高洪水位以下的静库容B. 设计洪水位以下的静库容C. 防洪限制水位以下的静库容D. 防洪高水位以下的静库容正确答案：A参考解析：总库容。

指最高洪水位以下的水库静库容。

5.【单选题】水利工程施工常用的水准仪，按精度不同划分为（）个等级。

A. 2B. 3C. 4D. 5正确答案：C参考解析：水准仪按精度不同划分为4个等级。

6.【单选题】地质构造中的背斜属于（）A. 倾斜构造B. 水平构造C. 褶皱构造D. 断裂构造正确答案：C参考解析：褶皱构造是指组成地壳的岩层受构造力作用，使岩层形成一系列波状弯曲而未丧失其连续性的构造，其基本类型包括背斜和向斜两种。

7.【单选题】水库遇大坝的设计洪水时，在坝前达到的最高水位称为（）A. 防洪限制水位B. 设计洪水位C. 正常高水位D. 防洪高水位正确答案：B参考解析：设计洪水位指水库遇大坝的设计洪水时，在坝前达到的最高水位。

8.【单选题】关于坝底浮托力和渗透压力的说法，正确的是（）A. 浮托力是由上游水深形成的，渗透压力是由上下游水位差形成的B. 浮托力是由下游水深形成的，渗透压力是由上下游水位差形成的C. 浮托力是由上下游水位差形成的，渗透压力是由上游水深形成的D. 浮托力是由上下游水位差形成的，渗透压力是由下游水深形成的正确答案：B参考解析：浮托力是由下游水深形成的，渗透压力是由上下游水位差形成的。

参考答案：BCDE
1F415013 土石坝填筑的施工方法
例题： 2.2011(1)-1.填筑土石坝的黏性土料含水量偏低时，应优先考虑在（ ） 加水。 A.运离料场前 B.铺料前 C.整平前 D.压实前 参考答案：A
3.2013(1)-7．填筑土石坝的非黏性土料含水量偏低时，应在（ ）加水。
A．料场
2018版水利教材
1F415000 土石坝工程
1F415010 土石坝施工技术
1F415011 土石坝施工机械的配置(P8384)(1P) 1F415012 土石坝填筑的施工碾压实验(P8485)(1P) 1F415013 土石坝填筑的施工方法(P8587)(2P) 1F415014 土石坝的施工质量控制(P8788)(1P)
四、铺料与整平（2012(1)考点）（葡萄牙） 1．铺料宜平行坝轴线进行，厚度要匀，超径打碎，杂物剔除。防 渗体内铺料，自卸汽车卸料宜用进占法倒退铺土，避免超压，引起剪 力破坏。（什么是进占法，见下页PPT） 2．按设计厚度铺料整平是保证压实质量的关键。带式运输机或自 卸汽车上坝卸料，推土机或平土机散料平土。 3．（加水问题）黏性土料含水量偏低，主要在料场加水。非黏性 土料，加水工作主要在坝面进行。石渣料和砂砾料压实前应充分加水 ，确保压实质量。（2011(1)考点） 4．光面土层，应刨毛处理，以利层间结合。通常刨毛深度3～ 5cm。
适用机械 正铲、反铲、装载机 推土机、铲运机或推土机配合装载机
1F415013 土石坝填筑的施工方法
二、坝料开采 （二）砂砾料开采（特点及适用条件）
开采方式
水上开采
水下开采（含混合开采）
料场条件 阶地或水上砂砾料 水下砂砾料无坚硬胶结或大漂石
正铲、反铲、推土 适用机械

静压碾压的作用力是静压力，其大小不随作用时间而变化，如图lF415013—1（a）。
夯击的作用力为瞬时动力，有瞬时脉冲作用，其大小随时间和落高而变化，如图lF415013－1（b）。
图1F415013—1 土料压实作用外力示意图
（a）碾压；（b）夯击；（c）振动
振动的作用力为周期性的重复动力，其大小随时间呈周期性变化，振动周期的长短，随振动频率的大小而变化，如图lF415013—1（c）。振动碾压与静压碾压相比，具有重量轻，体积小，碾压遍数少，深度大，效率高的优点。二、土源自填筑标准（一）黏性土的填筑标准
含砾和不含砾的黏性土的填筑标准应以压实度和最优含水率作为设计控制指标。设计最大干密度应以击实最大干密度乘以压实度求得。
1级、2级坝和高坝的压实度应为98%～l00%，3级中低坝及3级以下的中坝压实度应为96%～98%。设计地震烈度为8度、9度的地区，宜取上述规定的大值。
3.以单位压实遍数的压实厚度最大者为最经济、合理。
4.对非黏性土料的试验，只需作铺土厚度、压实遍数和干密度的关系曲线，据此便可得到与不同铺土厚度对应的压实遍数，根据试验结果选择现场施工的压实参数。
（二）非黏性土的填筑标准
砂砾石和砂的填筑标准应以相对密度为设计控制指标。砂砾石的相对密度不应低于0.75，砂的相对密度不应低于0.7，反滤料宜为0.7。
三、压实参数的确定
1.土料填筑压实参数主要包括碾压机具的重量、含水量、碾压遍数及铺土厚度等，对于振动碾还应包括振动频率及行走速率等。
2.黏性土料压实含水量可取ω1=ωp+2%；ω2＝ωp；ω3＝ωp－2%三种进行试验。ωp为土料塑限。
3.牵引式铲运机的经济运距一般为300m。自行式铲运机的经济运距与道路坡度大小、机械性能有关，一般为200～300m。
