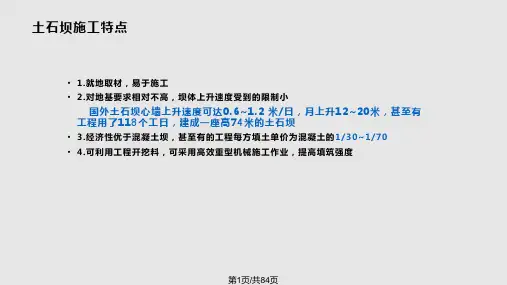

土石坝施工培训课件

观察
全数检查
3、结合部土料铺填
防渗体与地基（包 括齿槽）、岸坡、 溢洪道边墙、坝下 埋管及混凝土齿墙 等结合部位的土料 铺填，无架空现象。 土料厚度均匀，表 面平整，无团块、 无粗粒集中，边线 整齐
观察
全数检查
4、铺土厚度
铺土厚度均匀， 符合设计要求， 允许偏差为0～5cm。本项目设 计300mm，容 许250-300mm.
（二）、验收评定程序 1、施工方按标准自检，并做好记录。 2、自检合格，填写质量评定表，履行签认手续，报监理
复核。 3、监理应在4小时内进行复核，复核内容： 1）检查施工单位报验资料是否真实、齐全； 2）结合平行检测和跟踪检测结果，复核工序施工质量 检验项目是否符合标准要求； 3）填写复核意见，核定工序施工质量等级，履行签认 手续
（4）铲运机
3、人工开挖 4、机械设备配套 原则：容量大、数量少、型号规格单一的机械
四、土石坝料场规划

土石坝用料大，对于料场应从空间、时间、质与 量诸方面进行全面规划。 1、空间规划 指对料场位置、高程的恰当选择、合理布置。 运距尽可能短，高程上有利于重车下坡，减少运输 机械功率的消耗。 原则上应底料低用，高料高用，高料富裕是，可低 用。 2、时间规划 根据施工强度和坝体填筑部位变化选择料场使用时 机和填料数量。
一般来说，土方填筑工程均需要做施工碾压试验。 根据料场土料实验室确定的最大干密度以及最优含水 率，在施工前进行现场碾压试验，以确定土料填筑的 压实参数： 碾压遍数 碾压机械的重量 振动频率 铺土厚度
含水量
行走速度
（一）压实机械
压实机械分为静压碾压、振动碾压、夯击三种基 本类型。其中静压设备有气胎碾、羊脚碾，夯击有夯 板等。
（二）坝面作业的基本要求
1、铺料与整平
1）铺料宜平行坝轴线，铺土厚土严格执行碾压试验确定参数，
且厚土均匀，超径不合格的料块应该打碎，杂物应剔除。 2）防渗体土料宜采用进占法倒退铺土。 3）一般采用自卸汽车或带式运输机上坝卸料，采用推土机或 平土机散料平土。 4）粘性土含水率低，应在料场加水；若必须在坝面处理，应 “少、勤、匀”。非粘性土应在坝面进行。
全数检查
4、结合坡面处理
纵横接缝的坡面 削坡、湿润、刨 毛等处理符合设 计要求
观察、布 置方格网 量测
每个单元不少 于30个点
九、工序施工质量验收评定
（一）、工序施工质量验收评定条件 1、工序中所有施工项目（或施工内容）已完成，现场具
备验收条件。 2、工序中所包含的施工质量检验项目施工单位自检全部 合格。
扭曲，产生剪力破坏。
3、接头处理 1）层与层之间接头应错开1.5m。
2）对于心墙、斜墙防渗，防渗料与过渡料应平起填筑。
3）靠近建筑物部位应采用小型机械夯实或人工夯实。
七、土石坝施工质量控制

土石坝施工质量检查贯穿于施工的各个环节和过 程，主要包括料场的质量检查和控制、坝面的质量检 查和控制。
坝轴线方向50m，上下游 方向20m范围内布点。检 验深度应深入地基表面以 1.0m，对地质条件复杂的 地基，应加密布点取样检 验
2、土质建基面刨毛
土质地基表面 刨毛3～5cm， 层面刨毛均匀 细致，无团块、 空白
方格网 布点检 查
每个单元不少于 30个点
3、无黏性土建基面的处理
布点、观 测、测量

知识链
1、工程等别
任何水利工程，都会有一个工程等别，工程等别是划 分工程项目大小、重要性的重要指标。
三峡工程总库容390亿m3，梅山水库总库容23.37亿
m3 ，大龙潭水库总库容1078万m3，灰场总库容？。
知识链
2、工程级别
工程级别根据工程项目的等别及建筑项目的重要性 划分为5级。
2、坝面的质量检查与控制
八、坝面的质量检查与控制
质量检查与控制的基本单位是单元工程，在划分 工序的条件下，单元工程包含若个工序。对各工序的 检查与控制是保证工程质量的基础。 粘土坝通常按每一区、段的每一层划分一个单元 工程。坝面施工单元工程划分：结合面处理、卸料及 铺填、土料压实、接缝处理4个工序，土料压实工序为 主要工序。
5）光面压实土层应刨毛处理，一般刨毛深度3-5cm。
2、碾压
碾压机械开行方式通常有进退错距法和圈转套压法。
1）进退错距法

简便、质量容易保证。为避免漏压，坝体两侧先往 复碾压数遍后，再进行错距碾压。错距宽度b？
b=B/n B:碾滚净宽 n:碾压遍数
2）圈转套压法 作业面大，多碾组合，生产效率高。 套压处重压过多，易超压；转弯半径小时，易引起土层
5、碾压面处理
碾压表面平整， 无漏压，个别有 弹簧、起皮、脱 空，剪力破坏部 位的处理符合设 计要求
现场观察、 查阅施工 记录
全数检查
（四）接缝处理

本项目接缝处理主控项目有结合坡面、结合坡面 碾压；一般项目包括结合坡面填土、结合坡面处理。
1、结合坡面
防渗体及均质坝的横 向接坡不应陡于1:3， 其高差应符合设计要 求，与岸坡接合坡度 应符合设计要求。均 质坝纵向接缝斜坡坡 度和平台宽度应满足 稳定要求，平台间高 差不大于15m

（一）结合面处理毛，对于第一层 还包括建基面地基压实及无黏性土基面处理。一般项目包 括层间结合面，对于建筑物部位，还包括涂刷浆液项目。
方格网 布点检 查
1、建基面地基压实
黏性土、砂质 土地基土层的 压实度等指标 符合设计要求。 无黏性土地基 土层的相对密 实度符合设计 要求
（三）、工序施工质量验收评定包含资料—施工单位
1、三检记录。 2、工序个检验、检测资料。 3、质量评定资料
（四）、工序施工质量验收评定包含资料—监理单位

1、平行检测资料。 2、签认的评定资料。
（五）、工序施工质量验收评定等级 1、合格等级 1）主控项目：检验结果全部符合标准要求。 2）一般项目：逐项70%及以上检验点合格，且不
压实作用示意图
（二）土料填筑标准 1、粘性土填筑标准
粘性土填筑标准常以压实度和最优含水率作为 设计控制指标。 1、2级坝和高坝的压实度应为98%-100%，3级 中坝及3级以下的中坝压实度应为96%-98%。
2、非粘性土填筑标准
非粘性土填筑标准常以相对密度为设计控制指 标。 砂砾石不应低于0.75，砂不应低于0.7，反滤料 宜为0.7。
1、料场的质量检查与控制
1）料场常检：土质、土块大小、杂质含量、含水量等。 含水量检查是重点，常用“手检”、含水量测定仪。 2）土料含水量高，常用改善料场排水条件、采取防雨措施；
翻晒土料；轮换掌子面等办法。 3）土料含水量低，常用分块筑畦埂，灌水浸渍，轮换取土。 4）土料含水量不均匀，常用“土牛”法。
3、料场质与量的规划
质量满足设计要求，数量满足填筑要求。
4、料场规划的基本要求
（1）充分利用建筑物基础开挖料。
（2）主副料场配合，保证填筑不至于中断。 （3）充裕系数
土料:2-2.5； 砂砾料：1.5-2； 石料：1.5-2 反滤料：3； 水下砂砾料：2-3。
五、碾压试验
1、碾压参数
查阅试验 报告，施 工记录
压实机具的型号、 规格、碾压遍数、 碾压速度、碾压 振动频率、振幅 和加水量应符合 碾压试验确定的 参数值
每班至少检查2次
2、压实质量
压实度和最优含水率符合 设计要求。土料的含水量 应控制在最优量的-2%～ 3%之间。取样合格率不小 于90%。不合格试样不应 集中，且不低于压实度设 计值98%。 本项目压实度94%。含水 率ⅠⅡⅢ区土：14.7%19.7%。Ⅳ区土：18.6%23.5%。
3、大坝的分类
（1）根据工程等别划分1-5级坝。 （2）根据坝高（绝对高度）分高、中、低坝。 高坝是坝高大于70m的坝 中坝是坝高大于30小于70m的坝 低坝是坝高小于30m的坝
六、填筑施工方法

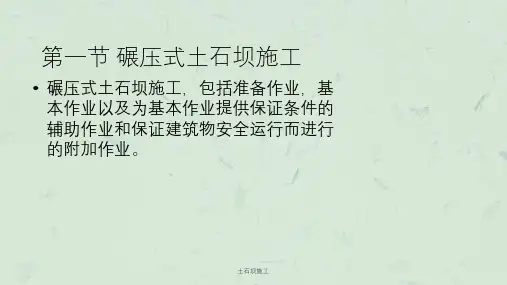

（一）碾压土石坝施工作业 1、准备作业：“四通一平”（通车、通水、通电、通
信、平整场地）、修建生产、生活福利等工作。 2、基本作业：料场土石料开采，挖、装、运、卸及坝 面作业等。 3、辅助作业：保证准备及基本作业顺利进行，创造良 好的工作条件，包括清除施工场地及料场覆盖，剔除 上坝土料超径石块、杂物，坝面排水、层间刨毛及加 水等。 4、附加作业：保证坝体长期安全运行的防护及修整工 作，包括坝体修整，铺砌护面块石及铺植草皮等。
反滤过渡层材 料的铺设应满 足设计要求
检验方法及数量 参见反滤料填筑
4、层间结合面
上下层铺土的 结合层面无砂 砾、无杂物、 表面松土、湿 润均匀、无积 水
观测
全数检查
5、涂刷浆液质量
观察、 抽测
浆液稠度适宜、 均匀无团块， 材料配比误差 不大于10%
每拌和一批至 少抽样检测1次
（二）卸料及铺填
安徽省水利水电工程建设监理中心 吴钢
一、土的分级
水利水电工程施工中常见的土石料，依据开挖方法、
开挖难易、坚固系数等，划分16级，其中土分4级，岩 石12级。
Ⅰ类土
Ⅱ类土
Ⅲ类土
Ⅳ类土
二、土石方平衡
1、概念 水利工程施工中，土石方开挖与填筑一般会有填筑料、
废料及剩余料。需要设置堆料场和弃料场。开挖的土 石料的利用与弃置，就会有数量平衡、时间平衡以及 质量、经济等平衡

根据工作装置情况，分正铲、反铲、索铲和抓斗
正铲挖掘机
反铲挖掘机
索铲挖掘机
抓铲挖掘机
（2）装载机
集渣、装载、推运、平整、起重、牵引等工作， 生产效率高，购置费用低。
