220vled灯电路图

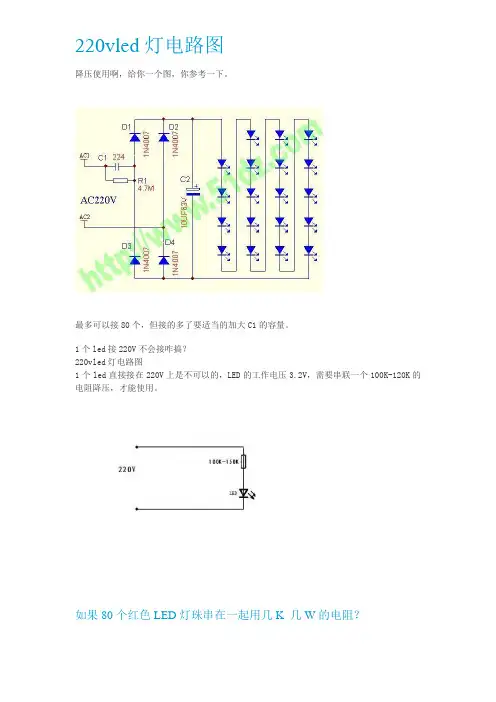

降压使用啊，给你一个图，你参考一下。
最多可以接80个，但接的多了要适当的加大C1的容量。
1个led接220V不会接咋搞？
220vled灯电路图
1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。
如果80个红色LED灯珠串在一起用几K 几W的电阻？ 这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。
是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。
在这个图中串连80个LED是可以的。
53个LED灯珠接几个3W的电阻？
老板，你是做电子灯牌吧？？？我可以给你做也
要看电路的电压是多少，接法怎样。
一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。电源电压减去160，再乘以0.02就是电阻的功率。
贴片电阻的阻值识别方法
(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ
贴片电阻的阻值编码表
(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。比如：330表示33Ω，而不是330Ω；221表示220Ω；683表示68000Ω即68kΩ；105表示1MΩ；6R2表示602Ω。
光控节能灯电路原理图
用NE555集成块或声控集成电路（如BH-SK-Ⅰ型、BH-SK-Ⅱ型）或光
敏电阻制作的声控或光控节能灯时较普通，它既可延长灯泡使用寿命，又可
以消除“常明灯”现象。本文介绍一款常见电子元器件组成的声控光控节能
灯。很适合初学电子技术的爱好者进行小制作，不妨一试。
一、工作原理
下图为声控、光控节能灯电路原理图。该电路由主电路、开关电路、
检测电路及放大电路组成。
组成桥式整流的四只二极管（VD1-VD4）和一个单向可控硅（VS）组成
主路（和灯泡串联）；开关电路由开关三极管VT1和充电电路R2、C1组
成；放大电路由VT2-VT5及电阻R4-R7组成；压电片PE和光敏电阻RL构
成检测电路；控制电源由稳压管VD5和电阻R3构成。
交流电源经过桥式整流和电阻R1分压后接到可控硅VS的控制极，使VS
LED节能灯电路图和制造流程
目前国内LED节能灯还没有被广泛应用，但是国内LED节能灯的生产厂家已经有几万家了，这些LED节能灯大部分出口，如果你要买LED节能灯，请跟我联系，珠海市万州光电有生产。下面，我来教大家DIY一个属于自己的LED节能灯。
首先是电路图部分
这是一款LED灯杯的电路图，这款LED节能灯使用的是220V的电压，220V交流的直流电通过C1的降压、C2的滤波后经过限流电阻R3给串联的38颗LED灯（推荐使用万州光电的草帽白灯）供应直流电，草帽白灯的额定电流为20MA。因为LED灯的特性是随着温度的增高，电流也会逐渐增大，所以在做大功率照明时散热是最主要的。小功率的则采取自散热的方式，我们今天采用的LED灯就是小功率的，可以不用考虑散热问题。
R1是保护电阻，R2是电容，C1的卸放电阻，R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里。
下面再来一张PCB的电路板
这种LED节能灯PCB板制作起来比较麻烦，建议网上购买。
制作工具准备和材料
工具准备：一把尖嘴钳或者斜口钳，一个电烙铁，防静电手环（防止静电损坏LED灯），指甲剪（是的，是指甲剪，在很多电子DIY中都有用到），细焊锡丝，松香，AB胶，50ma的直流电流表，不可使用万用表。
材料准备：草帽白灯LED 脚长剪成3MM，亮度1200mcd以上，一般电压电流都是统一的额定值。
下面是安装
LED节能灯灯珠的焊接
安装的步骤不多讲，一般喜欢DIY的朋友电烙铁肯定用的比较熟了，需要注意的是LED的正负极，因为电路是串联的，所以如果一个装反了，其他的也都亮不起来了。还有就是电烙铁需要接地线，焊接温度大约240℃，焊接的时间不能超过2秒。
LED节能灯的驱动电源电路图
LED电源电路大多是由开关电源电路+反馈电路这样的形式构成，反馈电路从负载处取样后对开关电路进行脉冲的占空比调整或频率调整，以达到控制开关电路输出的目的。
LED手电筒驱动电路原理图
市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒， 电流只有100mA左右。非常省电。如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。从前端拆开后，根据实物绘制了电路图，如图所示。
LED手电筒驱动电路
工作原理：
接通电源后，VT1因R1接负极，而c1两端电压不能突变。VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小， 当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。此时．L上的自感电动势变为左负右正，经c1反馈作用。VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。此电压足以使LED发光。
LED：
是一种能够将电能转化为可见光的固态的半导体器件。通常叫发光二极管，英文名Light Emitting Diode，简称LED。
LED节能灯电路原理电路图
LED节能灯电路原理电路图

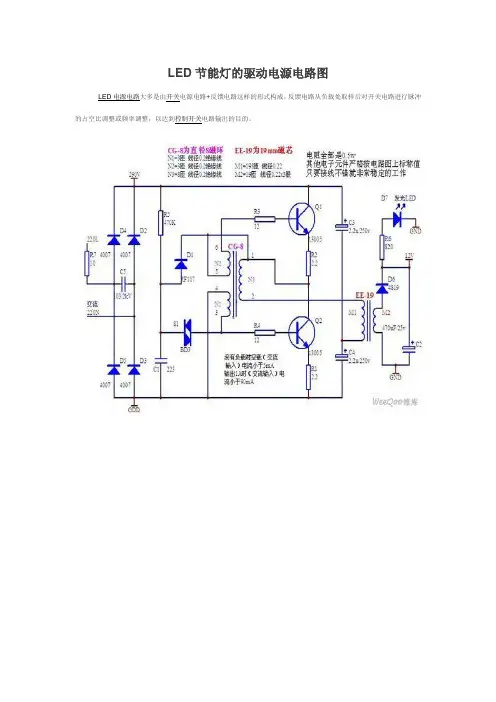

8 W LED 驱动应用电路示意图(输入电压为85 至264 V)
