内容摘要
随着半导体材料及工艺技术的进步，生产量的增加， LED节能灯的性能会进一步地提高，价格也会不断地下降，它将逐步地进入千家万户，给您带来节电、明亮度新的光源。LED日光灯节电达80%以上，几乎是免维，不存在要经常更换灯管、镇流器、启辉器的问题，约半年下来节省的费用就可以换回成本。绿色环保型的半导体电光源，光线柔和，光谱纯，有利于工人的视力保护及身体健康，6000K的冷光源给人视觉上清凉的感觉，有助于集中精神，提高效率。由普通的白炽灯灯具到节能灯具，对其产生的节能效果、经济投入和经济收益、减排低碳等情况进行较为全面的测算分析，结果表明，综合效应较为显著。
摘要应写出来你论文的整个思路，起码说明文章主要研究的对象，有什么现实意义~
例如基于你了解的led光源的各种优点本文主要研究了一种太阳能风光互补LED路灯基本设计方案，本方案如何实现，实现应用后预期效果如何，收益如何
关键词：节能灯具、节能效果、LED、光源
目录
第一章节能灯 (2)
1.1节能灯的概述 (2)
1.2节能灯分类 (3)
1.3 节能灯的工作原理 (3)
1.4 节能灯的电路 (4)
1.5 节能灯系列 (5)
1.6 节能灯支架系列 (5)
1.7 吸顶灯系列 (6)
1.8 LED节能灯带6种常用规格术语解释 (7)
第二章电子节能灯 (9)
2.1电子节能灯 (9)
2.2电子节能灯的维修 (9)
第三章太阳能风光互补LED路灯基本设计方案 (12)
3.1风光互补LED路灯设计案例分析 (12)
3.1.1设计依据 (12)
3.1.2工程设计方案 (12)
3.1.3 控制说明 (18)
3.1.4 设计说明 (18)
3.2 国家政府政策支持 (18)
3.3 项目效益分析 (19)
3.3.1社会效益分析 (19)
3.3.2环保效益 (20)
3.3.3 LED路灯环保分析 (20)
附件 (21)
致谢 (22)
参考文献 (23)
一节能灯
1.1节能灯的概述
节能灯的正式名称是稀土三基色紧凑型荧光灯，20世纪70年代诞生于荷兰的飞利浦公司。这种光源在达到同样光能输出的前提下，只需耗费普通白炽灯用电量的1/5至1/4，光效50流明/瓦，从而可以节约大量的照明电能和费用，因此被称为节能灯。也就是说光效达50流明/瓦以上的都可以称节能灯。
节能灯又叫紧凑型荧光灯(国外简称CFL灯)它是1978年由国外厂家首先发明的，由于它具有光效高(是普通灯泡的5倍)，节能效果明显，寿命长(是普通灯泡的8倍)，体积小，使用方便等优点，受到各国人民和国家的重视和欢迎，我国于1982年，首先在复旦大学电光源研究所成功研制SL型紧凑型荧光灯，二十年来，产量迅速增长，质量稳步提高，国家已经把它作为国家重点发展的节能产品(绿色照明产品)作为推广和使用。
为光的效率来分析什么样的灯才是节能灯，白炽灯的发光极限是20多流明每瓦，就算30流明吧。大家都知道白炽灯80%的电能是转化为热量的那么（30流明*(1-80%)）=6流明/瓦，节能灯发光极限是50流明每瓦（50流明×(1-80%)÷1/5）=50流明/瓦，LED灯的发光极限是600流明，而目前国内大部分厂家都能生产出来50-60流明/瓦的LED灯。看出只要LED发光效率达到50流明/瓦以上就可以称得上是LED节能灯了。如图1-1
1.2节能灯分类
（1）金属卤化物灯
金属卤化物灯显色指数达80以上，光效75流明/瓦以上，色温6000K。优点是寿命长，光效高，显色性好，节电效果明显，是当今世界上第四代光源。
（2）高压纳灯
高压纳灯光效达90~100流明/瓦，比汞灯和白炽灯的光效分别高2倍和7倍。显色指数60，紫外线成分少，不诱虫，被照物体不褪色，色温只有2100K。
（3）自镇流荧光灯光
自镇流荧光灯光效在60流明/瓦以上，比普通白炽灯光效高4倍，寿命达8000小时以上。
（4）双端荧光灯
双端荧光灯（细管径）与双端荧光灯（粗管径）相比，寿命延长20%，光效增加22%，节能10%，寿命可达10000小时以上。
（5）电子镇流器40瓦、20瓦电子镇流器和电感镇流器相比，从功耗上分别节约5瓦、3瓦，家庭用一只20瓦电子镇流器年节电20千瓦时，一只40瓦电子镇流器年节电60度，此外电压低至130伏也能启辉。
（6）led灯
LED灯是一种新光源，显色指数达90以上，光效110流明/瓦，色温4000-6000K。优点寿命长（大于50000小时），节能80%，环保（无紫外线频闪无重金属），显色性好。是当今世界上最新的光源。
1.3 节能灯的工作原理
现如今我们所讲的节能产品主要都是针对白炽灯来讲。普通的白炽灯光效大约在每瓦10流明左右，寿命大约在1000小时左右，它的工作原理是：当灯接入电路中，电流流过灯丝，电流的热效应，使白炽灯发出连续的可见光和红外线，此现象在灯丝温度升到700K即可觉察，由于工作时的灯丝温度很高，大部分的能量以红外辐射的形式浪费掉了，由于灯丝温度很高，蒸发也很快，所以寿命也大缩短了，大约在1000小时左右。
节能灯主要是通过镇流器给灯管灯丝加热，大约在1160K温度时，灯丝就开始发射电子（因为在灯丝上涂了一些电子粉），电子碰撞氩原子产生非弹性碰撞，氩原子碰撞后获得了能量又撞击汞原子，汞原子在吸收能量后跃迁产生电离，发出253.7nm 的紫外线，紫外线激发荧光粉发光，由于荧光灯工作时灯丝的温度在1160K左右，比白炽灯工作的温度2200K-2700K低很多，所以它的寿命也大提高，达到5000小时以上，由于它不存在白炽灯那样的电流热效应，荧光粉的能量转换效率也很高，达到每瓦50流明以上。
节能灯是利用气体放电的原理运作，它的术名叫自镇流荧光灯，除了白色(冷光)的外，现在还有黄色（暖光）的。一般来说，在同一瓦数之下，一盏节能灯比白炽灯节能80%，平均寿命延长8倍，热辐射仅20%。非严格的情况下，一盏5瓦的节能灯光照可视为等于25瓦的白炽灯，7瓦的节能灯光照约等于40瓦的，9瓦的约等于60瓦的。
普通白炽灯是利用灯芯发热再发光的,电能大部分变为热能损失掉了, 而节能灯属于冷光灯,利用一些物质在电激发下会发光的特性来发光.因此电能转化率高,发热少,当亮度相同时,所耗功率当然小了.
节能灯就是荧光灯，节能灯的结构：玻管（内含灯丝，汞蒸汽，内壁涂敷荧光粉），灯头+外壳塑件，电子镇流器。
荧光灯的工作原理：灯管中的贡蒸汽在通电电场的作用下放电，汞原子的价电子不断从原始状态被激发成激发态，同时由激发态自发地返回到基态，将价电子的位能转换成电磁辐射能，辐射出紫外线，涂敷在玻管内壁上的荧光粉吸收紫外线，把它转化成可见光。荧光粉不同，发
光颜色亦不同，这种现象称光致发光。荧光灯工作就是建立在气体放电和光致发光基础之上的。
1.4 节能灯的电路
节能灯电路从功能上可分为四个部分，分别是电源电路，启动电路，高频自激振荡电路及串联谐振电路。下面将结合电路简单介绍一下节能灯电路的工作原理（图1）。
电源电路由D1-D4整流、C1滤波后，形成300V左右的直流电压。
启动电路由R6C7D9组成启动电路，整流后的直流电经过R6对C7充，当C7两端电压充到D9的转折电压后，触发二极管D9导通，C7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态（图1）。
频自激振荡电路由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向C4C2充电。流经高频变压器初级线圈玩La中的充电电流逐渐增大，当La电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过L的电流开始减小。这时，次级线圈Lb玩的电压极性发生倒相变化，使Lc中感生电动势上负下正，Lb中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使LB、Lc的电压极性又发生变化，Lb上的感生电动势的方向为上负下正;Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止，这样T1、T2在高频变压器控制下周而复始地导通/截止，形成高频振荡，使灯管得到高频高压供电（图1）。
串联谐振电路为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。D6、D7的作用分别是防止反向峰值电压击穿TI、T2。R3、R4为负反馈电阻，用于Tl、T2的过流保护（图1）。
图1
1.5 节能灯系列
功能特点：
1) 宽工作电压：170V—250V适合中国供电需求，长寿命，平均使用寿命≥8000小时。无噪音、无频闪，对通讯、家用电器设备无干扰。比普通白炽灯泡省电80%。
2) 采用优质纯三基色荧光粉灯管，光效高、光衰小，光线自然，耗电少，发热低，色温2700K、6400K，是照明光源的最佳选择。
适用场所：
居室照明、办公照明、工业照明、酒店、商场等场所。
常用产品：
细2U、粗2U、细3U、粗3U、细4U、中4U，半螺旋、全螺旋等。
工业级产品：
T4易装节能灯、T4带反光罩节能灯、T5易装节能灯、T5带反光罩节能灯、T8转T5易装节能灯、U形系列节能灯、莲花系列节能灯、螺旋系列节能灯、球泡系列节能灯、T8转T5易装带反光罩、EEFL外部电极节能灯。
1.6 节能灯支架系列
功能特点：
1) 寿命长达8000小时，光效相当普通灯泡的6倍。
2) 较普日光灯节能70-80%，低压快启，无频闪。
3) 采用纯三基色荧光粉灯管，使照明物体鲜艳清新。
4) 外观设计新颖，具有多项专利技术，支架采用铝合金材料，小巧美观，永不生锈，环保，阻燃。
适用场所：
宾馆、学校、医院、餐厅、家居、商场饰柜、天花光带、舞台广告装饰，工厂流水线等照明装饰场所。
常用产品：
T8转T5铝合金连体新装型/替换型
T8转T5铝合金连体带罩新装型/替换型
T5三防灯
T4铝合金连体型
1.7 吸顶灯系列
功能特点：
1) 采用纯三基色荧光粉灯管，超常寿命8000小时以上，光效高，原色性能好。
2) 光线舒适，无频闪，保护视力。
3) 灯罩采用进口材料制造，耐高温，无异味，不变色，亮度均匀。特有防尘、防昆虫护垫，避免小昆虫飞进灯罩。
4) 配合多款花纹图案，外型尺寸配合不同使用场所，美化装饰高雅。
5) 寿命是普通灯泡的6倍，节能80%，宽工作电压170V—220V
适用场所：居室照明、办公照明、公共场所照明灯。
常用产品：圆形、方型大小不同尺寸。
1.8 LED节能灯带6种常用规格术语解释
推广部经常会接到客户需求LED节能灯的询价电话，但由于对LED灯带的规格术语不熟悉，常常需要给客户解释半天才能让客户了解。针对这一现象，下面就把LED灯带常用的5种规格术语进行一下解释和分享，同时也供采购朋友们参考：
一、LED尺寸大小
0603、0805、1210、5050是指LED灯带上使用的发光元件----LED的尺寸大小（英制/公制），下面是这些规格的详细介绍：
0603：换算为公制是1005，即表示LED元件的长度是1.0mm，宽度是0.5mm。行业简称1005，英制叫法是0603.
0805：换算为公制是2125，即表示LED元件的长度是2.0mm，宽度是1.25mm.行业简称2125，英制叫法是0805.
1210：换算为公制是3528，即表示LED节能灯元件的长度是3.5mm，宽度是2.8mm。行业简称3528，英制叫法是1210.5050：这是公制叫法，即表示LED元件的长度是5.0mm，宽度是5.0mm。行业简称5050.
二、LED灯数
15灯、30灯、60灯是指LED灯带每米长度上焊接了多少颗LED元件，一般来说1210规格灯带是每米60颗LED，5050规格灯带是每米30颗LED，特殊的有每米60颗LED。不同LED数量的LED灯带价格是不同的，这也是区分LED灯带价格的一个重要因素。
三、色温
是指将一标准黑体加热，温度升高到一定程度时颜色开始由深红、浅红、橙黄、白、蓝，逐渐改变，某光源与黑体的颜色相同时，我们将黑体当时的绝对温度称为该光源之色温。
一般来说色温不作为考核LED灯带的一个指标，只是国外很多客户因为使用环境的关系，会做一个特别的要求。光源色温不同，光色也不同.
色温在3300K 以下，光色偏红给以温暖的感觉；有稳重的气氛，温暖的感觉，通称暖色温。
色温在3000--6000K 为中间，人在此色调下无特别明显的视觉心理效果，有爽快的感觉；故称为"中性"色温
色温超过6000K，光色偏蓝，给人以清冷的感觉，通称冷色温。
四、亮度：cd（坎德拉）
发光强度的基本单位，坎德拉是国际单位制的基本单位之一。
一般LED节能灯带不同的颜色会有不同的发光强度，常用单位是mcd，即毫坎德拉。数值越高，说明发光强度越大，也就是越亮。这是评定LED灯带亮度的重要指标，亮度要求越高的灯带价格越贵。这是因为高亮度的LED芯片价格偏贵，并且亮度越高，封装难度越大。
五、发光角度
这是指LED节能灯带上LED元件的发光角度，一般通用的贴片LED，即SMD元件的发光角度都是120度。发光角度越大，起散光效果越好，但相对的，其发光的亮度也就相应减小了。发光角度小，光的强度是上去了，但照射的范围又会缩小。因此，评定LED灯带的另一个重要指标就是发光角度。现在市面上有一些不良厂家，为了提高发光的亮度以赚取更高的利润，故意把发光角度减小，稍有不慎，就会买到这样的以次充好的元件。
六、电压
这是指LED灯带的输入电压，一般常用的规格是直流12V，也有的是24V。
二电子节能灯
2.1电子节能灯
电子节能灯具有低电压启辉、无频闪、无噪音、高效节能、开灯瞬间即亮、使用寿命长（３０００小时以上，为普通白炽灯的３倍多）等优点，很受消费者的欢迎（尤其在电源电压波动频繁的地区）。
电子节能灯有玻罩型和裸露型。玻罩型又有球型、球柱型、工艺型等三个系列，前两个系列均有全透明、刻花、彩色刻花和乳白色４个品种。它具有外形美观、安装时不易损坏灯管、耐碰撞等优点；
裸露型则有2U型、３Ｕ型、４Ｕ型、5U型、6U型、伞型、螺旋型、莲花灯型等。
按发光的颜色分:分为红、绿、蓝、黄（色温为２７００Ｋ，属暖色光，类似于白炽灯的光色）、白（色温以６４００Ｋ居多，属冷色光，类似于日光灯的光色）；而色温为５０００Ｋ的灯管因光色接近于自然光，对眼睛无刺激，更适合于学生和精细工作。本文介绍的电子节能灯电路见图１。该电路末加软启动（灯丝预热）电路，如在加软启动的话，则可延长灯管寿命。多应用于护目灯和外销灯具中。
2.2电子节能灯的维修
维修电子节能灯，首先要排除假故障。关灯后节能灯有间隙性的闪光，这并不是灯的质量问题。主要原因是电工线路安装不规范，将开关设在零线造成的。只要把进线端的零线与火线调换一下即可。使用了带氖灯的开关，关灯后仍然能形成微流通路，或借线安装双联开关的，会造成有时关灯后有闪光现象。
维修电子节能灯时，为安全起见，应用１：１隔离变压器隔离市电，或在输入端串入一灯泡，具体灯泡功率可并根据节能灯的功率大小而选择功率不一样的灯泡，如节能灯是220V 15W以下，可选择100W的灯泡，节能灯是220V 15W以上220V 45W以下，可选择200W的灯泡。
一、灯不能正常点亮的检修
1．常见为谐振电容Ｃ６击穿（短路）或耐压降低（软击穿），应换为耐压在１ｋＶ以上的同容量优质涤纶或ＣＢＢ电容。
2．Ｒ１、Ｒ２开路或变值（一般以Ｒ１故障可能性较大），用同阻值的１／４Ｗ优质电阻代换。
3．三极管开路。如发现只有一只三极管开路，但不能更换一只，而应更换一对耐压在４００Ｖ以上的同型号配对开关管。否则容易出现灯光打滚或再次烧管。
4．灯光闪烁不停。灯管若未严重发黑，检查Ｄ５、Ｄ６有无虚焊或开路，若Ｄ５、Ｄ６软击穿或滤波电容Ｃ１漏液及不良，也会使灯光闪烁不停。
5．灯难以点亮，有时用手触摸灯管能点亮或灯光打滚，这可能是Ｃ３、Ｃ４容量不足、不配对。
6．倘若单支小功率节能灯点亮后灯丝有发红或发光的现象，还应检查Ｄ１～Ｄ４有无软击穿，Ｃ１是否装反或漏电，电源部分有无短路等。
7．扼流圈Ｌ及振荡变压器Ｂ的磁心有断裂。如若单换磁心，要注意三点：
(1)使用符合要求的磁心，否则可能使扼流圈的电感值有较大出入，给节能灯埋下隐患；
(2)磁隙不能过小，以免磁饱和；
(3)磁隙间用合适的垫衬物垫好后，用胶粘剂粘上，并缠上耐高温阻燃胶带，以防松动。此外对Ｂ的同名端不能接错。
8．检修使用触发管的电子镇流器，应重点检查双向触发二极管，此管一般用ＤＢ３型，它的双向击穿电压为３２±４Ｖ。
9．灯管灯丝开路。若灯管未严重发黑，可在断丝灯脚两端并联０．０４７μＦ／４００Ｖ的涤纶电容后应急使用。
二、有元件明显损坏的检修
１．虽不熔断保险、不烧断进线处线路而电阻等有明显损坏的，三极管必损无疑。这首先可能是灯管老化引起的，其次是使用环境差，另外可能是由Ｃ１失去容量造成的。对于前二种情况，在更换电阻、三极管时，最好也更换配对的Ｃ３、Ｃ４小电解。对于后一种，Ｃ３、Ｃ４不必更换，由于Ｃ１工作在高压条件下，务必选用优质耐热电解电容器进行代换。
２．在熔断保险、烧断进线处线路的情况下，若Ｃ１、Ｑ１、Ｑ２完好，则必须逐个对Ｄ１～Ｄ４进行常规检查和耐压测试。或把Ｄ１～Ｄ４全部用优质品代换。
３．Ｃ１爆裂，如伴有熔断保险、烧断进线的现象，应将Ｄ１～Ｄ４、Ｃ１全部更换。
４．只有Ｑ２一侧的阻容件、三极管烧坏的，应重点检查Ｃ２是否已击穿。
５．若高频变压器Ｂ损坏，可用∮０．３２ｍｍ高强线在１０ｍｍ×６ｍｍ×５ｍｍ的高频磁环上绕制，Ｔ１、Ｔ２各为４圈；Ｔ３为８圈（注意头尾）。扼流圈Ｌ：灯管功率５～４０Ｗ，相应为１．５～５．５ｍＨ之间。
三、少数电子节能灯有干扰遥控彩电的现象。可调整Ｌ的电感量或Ｃ２的电容量，使其不干扰遥控电视机，又能安全工作。
四、使用节能灯的注意事项
１．普通节能灯不能在调光台灯、延时开关、感应开关的电路中使用。
２．应避免在高温高湿的环境中使用。
３．电子节能灯与其他照明灯具一样，不宜频繁开和关。
[例1]节能灯不亮
检修：打开灯体即看到保险管已发黑。R1、R2(15Ω／0.5w)限流电阻已烧毁；用数字万用表
分别测量T1、T2 c—e结已短路：经查D1～D4完好。针对这种情况，更换同规格保险管及R1、R2、T1、T2后故障排除（图2）。
[例2]节能灯不亮(或灯丝微红)
检修：打开灯体．其他各元件外观无异常，只是C2电容变黑。该故障大多是由于C2的耐压值不够所引起的。只要将其换为同容量的耐压为1200v以上的瓷片或CBB型电容器．故障即可排除（图2）。
[例3]节能灯不亮
检修：打开灯体，拆下灯丝与线路板端子连接线。用万用表测量灯丝已断路(正常应为5～16Ω)，更换灯管即可（图2）。
[例4]节能灯发光弱或闪烁
检修：该类情况多数是c1电解电容接触不良或整流二极管D1～D4有虚焊造成的。其次是供电电压不足187v。第三可能是T1、T2性能变差所致。另外，还应仔细检查灯卡口、灯座连线、灯丝引线连接和印刷线路板、电子元器件有无断条、虚焊、脱焊、变形、膨起等，作为判断故障的依据（附图2）。
三太阳能风光互补LED路灯基本设计方案
加上
3.1风光互补LED路灯设计案例分析
3.1.1设计依据
《城市道路照明设计标准》CJJ45-2006
《公路工程技术标准》JTG D70-2004
（1）每套路灯系统配置设计
★年平均风速3m/s以上地区。
★年平均风速3m/s以上地区。
★太阳能资源Ⅱ类及以上可利用地区。 （2）路灯功能描述： ★亮灯时间及控制：
路灯配置采用一台400LW 风力发电机、一组100W 太阳能电池板、一套60WLED 灯具、2只200AH/12V 铅酸阀控蓄电池，组成一支独立的风光互补路灯照明系统。可保证每天可靠亮灯8～10小时。 ★可靠性：系统在连续没有风和太阳能补充能量的情况下能正常供电3～5天。 ★光控亮灯、时空关灯；全功率、半功率全自动控制。
★结构：灯杆总高10米；灯高8米；采用双边交叉布灯，灯杆间距25米。 ★蓄电池采用埋地处理，提高电池性能寿命及提高防盗窃作 （3）配置清单
3.1.2工程设计方案
（1）风光互补路灯电路设计方案 系统电路原理图：
部件 型号及规格 数量 备注
风力发电机 HY-400L/24V 1台 低风速型风力发电机
太阳能电池板 150Wp/12V 2块 单晶硅 蓄电池 200AH/12V 2只 铅酸免维护 光源及灯具 KS-A048-D 1套 勤上/工高LED 路灯 风光互补路灯控制器
WS24400H 1只 带卸荷保护装置 自立式路灯灯杆成套 灯高8米、杆高10米
1套
含地脚笼、太阳能支架
附件
电缆等
系统性能特点：
l、智能充、放电控制，可相对延长蓄电池的使用寿命；
2、工作模式：24小时定时模式；
3、负载开路及短路保护，并具有自动恢复功能；
4、采用专用芯片对LED灯进行恒功率、启动控制，具有过流、过电压保护，灯泡开路、短路保护；
5、防频闪双频工作模式，灯温补偿；
6、采用工业级芯片低功耗设计，可在高温、寒冷、潮湿的环境下可靠工作；
7、使用、维护简单方便，全自动控制。
（2）路灯杆的设计方案
风力发电机和太阳能电池是风光互补路灯的标志性组合，要保证风力发电机和太阳能电池能平稳、安全的运行，同时也配合路灯灯杆的多样化造型，我们将风光互补路灯灯杆设计为自立式
路灯灯杆。风力发电机位于灯杆的顶端，太阳能电池板位于灯杆的中部，详见下图：
灯高8米
灯杆高10米
混凝土基础
LED灯
风力发电机
太阳能电池板
（3）蓄电池技术要求1、规格参数
型号
容量
（AH）
重量
（Kg）
电压
（V）
铅酸阀控免维护式200 ≤65DC12
2、各项性能参数
电池内阻电池完全充电（25℃）≤10mΩ
不同温度下电池容量
40℃105％25℃100％0℃85％－10℃70％
不同小时率容量10hr 100%C10 30hr 110%C10
电池存放容量1个月（25℃）95％3个月（25℃）90％6个月（25℃）88％
最大充电电流0.25C10（A）
充电限压均充充电电压14.4V/12V－25mV/℃浮充充电电压13.5 V/12V－20mV/℃
3、充电模式应达到下述指标要求，并提供生产厂家放电深度与循环寿命、有效容量与温度的关系、放电曲线、充电曲线图表。
①过充保护14.4V/12V,恢复充电电压13.5 V/12V
②过放保护10.8V/12V,恢复放电电压12.3 V/12V
③恒压13.5V/12V浮充充电（温度补偿：－3.3mV/2V.℃）
4、综合性能应达到以下要求（蓄电池安装在地下蓄电池井内）
①自放电率低，耐深放电和较强容量恢复能力。
②蓄电池使用寿命五年以上。
③质保期为三年。
④主要技术性能均达到或超过JB/T9653—1999的标准。
（4）太阳能电池技术要求
①符合国际电工委员会lEC61215：2005和lEC61730：2004标准。
②在标准条件下（即：大气质量AM =1.5，标准光强E=1000W/m2），温度为25±1℃在测试周期内光照面上的辐照不均匀性≤±5%。
③具有优良的防腐、防风、防水和防雹能力。
④太阳能电池组件使用寿命25年以上。
⑤质保期三年。
⑥太阳能电池组件主要技术参数（表1）。
型式※单晶硅
冰雹抗载能力2400pa
接线盒类型C型;接插件
接线盒防护等级IP65
组件效率≥14%
使用温度范围-40℃—85℃
最大系统耐压1000V DC
重量不超过20kg
开路电压43.4
峰值电压34.2
短路电流 4.96
峰值电流 4.39
标准功率150
功率偏差－5%～+5%
表1 太阳能电池组件参数
（5）小型风力发电机技术规范与性能参数要求
a.符合国家标准GB/T10760.1-2003 技术条件要求并附《机械工业风力机械产品质量检测中心》
检测报告。
1、 GB 8116-1987 《风力发电机组型式与基本参数》
2、 GB/T 13981-92 《风力机设计通用要求》
3、 GB 17646-1998 《小型风力发电机组安全要求》
4、 GB/T 19068.1-2003 《离网型风力发电机组第1部分：技术条件》
5、 GB/T 19068.2-2003 《离网型风力发电机组第2部分：试验方法》
6、 GB/T19115.1-2003 《离网型户用风光互补发电系统第1部分：技术条件》
7、 GB/T 19115.2-2003 《离网型户用风光互补发电系统第2部分：试验方法》
8、 GB/T10760.1-2003 《离网型风力发电机组用发电机第1部分：技术条件》
9、 GB/T10760.2-2003 《离网型风力发电机组用发电机第2部分：试验方法》
b.主要技术参数
叶轮直径：大于1.5M小于1.9M
启动风速：不低于2.3m/s
切入风速：不高于3m/s
工作风速范围： 3～25M/S
额定风速： 12m/s（标准工作风速）
输出电压等级： DC24V
额定功率： 400W
最大功率： 450W
最大抗风强度：大于50m/s
叶片数量： 5
发电机型式：永磁三相交流
调速方式：气动失速及电磁制动
主机质量： 15—16.5KG
c.产品结构及生产工艺要求
1.叶片为玻璃纤维加尼龙混合，热压铸成型技术，保证叶片的一致性，在保持叶片足够强度的前提下，有较好的柔性和变形曲复强度。应采用失速型叶片设计,防止风力发电机出现飞车失控的情况发生。
2.发电机应采用钕铁硼永磁电机，并按B级绝缘和IP55的防护等级制造，采用整体压铸铝结构。
d.小型风力发电机安全要求
1.性能满足GB/17646-1998《小型风力发电机组安全要求》的规定并附有《机械工业风力机械产品质量检测中心》出具的检测报告。
2.运行满足在沿海运行的特定环境要求，具有抗高湿度、抗大风速、防水、抗腐蚀、抗老化、耐磨损和便于安装使用。
3.小型风力发电机使用寿命应在15年以上，质保期3年。
（6）智能控制方案说明
每盏LED路灯都设有一个控制接口, 可以实现远程智能监控,保证路灯的正常工作及故障的及时排除。
3.1.3 控制说明
1、每只路灯上安装一只终端模块，该终端模块包含通讯模块和信号转换接口电路；终端模块做成标准通用型，适用于所有灯具。终端模块对灯具控制为1个PWM信号；灯具状况反馈信号为1个电压信号。
2、路灯分组（如按不同的路段或片区）组网，便于分组管理和控制。
3、在每个路灯供电控制室设置一台现场控制器，该控制器有简便的操作键盘和显示界面，可同时控制多组局域网。
4、现场控制器与局域网之间通讯方式采用GPRS模块（根据实际需要选择）；
5、现场控制器与远程控制中心之间通讯方式采用GPRS+互联网；
6、现场控制器既可与远程控制中心脱机，独立设定参数（开、关灯时间及各时段亮度设定）控制路灯，又可与远程控制中心联机，双向通讯，由控制中心设定或修改现场控制器的参数设定，同时现场控制器把采集到的路灯信息上传到控制中心。
功能:
1.实现远程所有灯具的监控.
2.实现电线电缆的整个系统力求简单、实用、可靠。结构模块化，便于扩展和维修。
3.1.4 设计说明
1.采用勤上48灯CREE1W芯片的LED路灯，实现灯具的长寿命及独特配光，实现国家的道路照明标准。
2.按灯杆10M高及上述安装模式实现资源的最大利用。
3.灯杆高度10米，灯具离地8米，灯杆间25米，双边交叉布灯模式。
3.2 国家政府政策支持
内容摘要 随着半导体材料及工艺技术的进步，生产量的增加， LED节能灯的性能会进一步地提高，价格也会不断地下降，它将逐步地进入千家万户，给您带来节电、明亮度新的光源。LED日光灯节电达80%以上，几乎是免维，不存在要经常更换灯管、镇流器、启辉器的问题，约半年下来节省的费用就可以换回成本。绿色环保型的半导体电光源，光线柔和，光谱纯，有利于工人的视力保护及身体健康，6000K的冷光源给人视觉上清凉的感觉，有助于集中精神，提高效率。由普通的白炽灯灯具到节能灯具，对其产生的节能效果、经济投入和经济收益、减排低碳等情况进行较为全面的测算分析，结果表明，综合效应较为显著。 摘要应写出来你论文的整个思路，起码说明文章主要研究的对象，有什么现实意义~ 例如基于你了解的led光源的各种优点本文主要研究了一种太阳能风光互补LED路灯基本设计方案，本方案如何实现，实现应用后预期效果如何，收益如何 关键词：节能灯具、节能效果、LED、光源
目录 第一章节能灯 (2) 1.1节能灯的概述 (2) 1.2节能灯分类 (3) 1.3 节能灯的工作原理 (3) 1.4 节能灯的电路 (4) 1.5 节能灯系列 (5) 1.6 节能灯支架系列 (5) 1.7 吸顶灯系列 (6) 1.8 LED节能灯带6种常用规格术语解释 (7) 第二章电子节能灯 (9) 2.1电子节能灯 (9) 2.2电子节能灯的维修 (9) 第三章太阳能风光互补LED路灯基本设计方案 (12) 3.1风光互补LED路灯设计案例分析 (12) 3.1.1设计依据 (12) 3.1.2工程设计方案 (12) 3.1.3 控制说明 (18) 3.1.4 设计说明 (18) 3.2 国家政府政策支持 (18) 3.3 项目效益分析 (19) 3.3.1社会效益分析 (19) 3.3.2环保效益 (20) 3.3.3 LED路灯环保分析 (20) 附件 (21) 致谢 (22)
题目：热释电红外自动节能灯 1．设计目的与要求 设计一个热释电红外自动节能灯控制电路，要认真并准确地理解有关要求，统设 独立完成系计，要求所设计的电路具有以下功能： （ 1）人在灯亮，人走后延时灯灭； （ 2）采用热释电红外传感器，进行人员检测； （ 3）光源负载为白炽灯。 2．设计内容 （1）画出电路原理图，正确使用逻辑关系； （2）确定元器件及元件参数； （3）电路仿真； （4） SCH文件生成与打印输出； （5） PCB文件生成与打印输出。 3．编写设计报告 写出设计的全过程，附上有关资料和电路图，有总结体会。 4．答辩 在规定时间内，完成叙述并回答问题。
热释电红外自动节能灯 摘要：本次设计，通过对模拟和数字电子电路的学习和掌握，自己动手动脑来设计一个热释电红外自动节能灯，通过红外线传感器接收红外信号，并利用555延时器来满足人来灯亮，人走后延时灯 灭的要求。 关键字：红外传感器555延时电路可控硅 1引言 日常生活中我们最常见到的声光控灯需要人通过拍掌或制造其他声音来使灯点亮，本次设计的电路具有同样的效果，但是相对于声光控灯来说，热释电红外传感自动节能灯更为便捷，当人走进红外传感区时，不需要拍掌或制造声音来使灯点亮，电路中的红外传感器会在人走近6-10米距离时自动感应，从而接通电路，点亮节能灯，人走后，灯延时灭。本设计主要应用的是555延时电路，通过对模拟电子技术的学习和掌握，自己来设计电路，并掌握基本方法和思路，对以后的学习打下好的基础。在设计电路之前，我通过查阅资料，对555延时电路的基本原理有了进一步的了解，从而对我设计的方案进行定论。 2总体设计方案 2.1设计思路 设计题目分析： a）要求人来灯亮，需要用到红外传感器，传感器会在人来是感应红外线并转变成电信号，为后续电路提供一定的条件。 b）要求人走后灯延时灭，选用555延时电路来完成，延时时间由555延时电路上的6脚7脚上所接电阻电容值的大小决定，即t=1.1RC。 c）由于红外传感器接收到的信号会非常微弱，所以要用放大电路来放大，放大电一般采用运放来完成。 结论：通过分析得出电路最前端采用红外传感器接收信号，然后由运放对信号进行放大，触发555电路，使灯点亮? 2.2设计方框图 红外传感器———大电路——J 延时电路——, 白炽厂 图1设计方框图 3设计原理分析 由传感器接收到红外信号，经两个CA3140运放放大，以足以驱动555延时电路，运
电子系统综合创新设计综合报告题目：节能灯设计 课程：电子系统综合创新设计 学号： 姓名： 学院：电子与电气工程学院 专业：电子信息工程 班级 学期：2015 ~2016 学年第一学期
摘要 常言道“眼睛是心灵的窗户。”我认为灯则是指引心灵的方向标。在生活中，我们无时不在地使用着灯，诸如台灯、路灯、日光灯、探照灯、彩灯等等，但不管是什么样式的灯，它们的作用都是一致的——照明。因此，设计一个既实用又方便的照明灯则是我们人类共同的愿望。而生活中我们用的最为平常的灯则是楼道里的照明灯，住过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道的照明灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。 在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。同时，为了加强我们对模拟电子技术，数字电子技术，电子工艺的理解和巩固，我花了一个月的时间进行毕业设计，而我设计的课题是声光控制节能灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能照明灯。 本论文主要阐述了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了
维修量、节约了资金，使用效果良好。白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。夜晚光暗，电路的拾音器只要检测到有碎发声响，就会自动亮为行人照明，过数十秒后又自动熄灭，节能节电。 关键词：与非门放大；光敏二极管；可控开关；延迟电路。 Abstract As "the eyes are the Windows of the soul." I think lamp is the direction of mind. Guide In life, we use the ever-present lamp, table lamp, street lamp, fluorescent lamp, such as, lights, searchlights, but no matter what style, the lamp, they are consistent, lighting. Therefore, the design of a practical and convenient floodlight is our human common wishes. But life we use the most ordinary lamp is haunting floodlight, lived everyone should know 52-storey block, the corridor is very narrow, the evening walk very inconvenient, if corridor lights have floodlight, unavoidably will waste the country's resources, design a kind of state power and not waste is very convenient and practical lighting system is very practical significance of a thing.
毕业设计（论文）论文题目：声光双控节能灯设计
摘要 常言道“眼睛是心灵的窗户。”我认为灯则是指引心灵的方向标。在生活中，我们无时不在地使用着灯，诸如台灯、路灯、日光灯、探照灯、彩灯等等，但不管是什么样式的灯，它们的作用都是一致的——照明。因此，设计一个既实用又方便的照明灯则是我们人类共同的愿望。而生活中我们用的最为平常的灯则是楼道里的照明灯，住过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道的照明灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。 在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。同时，为了加强我们对模拟电子技术，数字电子技术，电子工艺的理解和巩固，我花了一个月的时间进行毕业设计，而我设计的课题是声光控制节能灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能照明灯。 本论文主要阐述了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。夜晚光暗，电路的拾音器只要检测到有碎发声响，就会自动亮为行人照明，过数十秒后又自动熄灭，节能节电。 关键词：与非门放大；光敏二极管；可控开关；延迟电路。
Abstract As "the eyes are the Windows of the soul." I think lamp is the direction of mind. Guide In life, we use the ever-present lamp, table lamp, street lamp, fluorescent lamp, such as, lights, searchlights, but no matter what style, the lamp, they are consistent, lighting. Therefore, the design of a practical and convenient floodlight is our human common wishes. But life we use the most ordinary lamp is haunting floodlight, lived everyone should know 52-storey block, the corridor is very narrow, the evening walk very inconvenient, if corridor lights have floodlight, unavoidably will waste the country's resources, design a kind of state power and not waste is very convenient and practical lighting system is very practical significance of a thing. In schools, offices, factories and enterprises etc public and residential building, the public, it is common ever-buring lamps and caused a tremendous waste of energy. In addition, because of frequent switch or man-made factors, the walls of the damage rate is very high, switch to increase the quantity, wasted money maintenance. At the same time, in order to strengthen our analog electronic technology, digital electronic technology and electronic technology, the understanding and strengthen it took me a month's time, but my graduation design, the design of the subject is energy-saving light control design, I design a circuit novel, safety, simple structure, convenient installation, long-life energy-saving lighting incandescent light dual control. This paper mainly discusses the various acoustic electric lamp, the composition, properties of controller scope and work principle, the parameters of the circuit principle diagram and component selection, energy-economizing effect obviously, but also reduce the maintenance, save money, good effect. During the day, whether passers-by shine out much is not sound, light shine. The dark night light, if detection circuit to have broken pick-up, will automatically send sound and light for pedestrians lighting for several seconds later and automatic extinguished, energy saving. Keywords:cross-coupled nand gates amplifier, Photosensitive diode; Controllable switching; Latency circuits.
郑州交通职业学院 毕业论文（设计） 论文（设计）题目：热释电红外节能灯电路设计 所属系别信息工程系 专业班级电子信息工程技术1班 姓名姚再峰 学号 200908060830140 指导教师赵瑞芹 撰写日期 2012 年 02 月
摘要 在生活中，我们无时不在使用着灯，诸如台灯、路灯、日光灯、探照灯、彩灯等等，但不管是什么样式的灯，它们的作用都是一样的—照明。因此，设计一个即实用又方便的照明灯则是我们人类共同的愿望。而生活中我们用的最平常的灯则是楼道里的照明灯，过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道里的灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。 随着科学技术的发展，节能灯已成为千家万户必需的生活用品，而智能化的热释红外节能灯也起到了举足轻重的作用，现实生活中人们经常由于忘记关灯而造成巨大的能源浪费，当夜晚来临时，人们又摸黑去开灯，非常不方便。在这里我们设计了热释红外节能灯解决了这一问题。它以人体红外辐射（波长为9.5um）传感为控制电路，当夜间或外界光强较弱且有人走近时能自动开灯，当无人或人离开时则自动关灯。自动感应开灯，成本低，方便生活；达到节约能源的目的。设计制作了一种热释电红外节能灯，主要是以BISS0001和单片机组成的红外传感控制电路。其特点是在有人时且外界光强较弱时能自动开灯，无人时关灯，节约能源。 关键词：照明灯；节能；自动感应；热释电红外；BISS0001
Abstract In life, our nothing is not using light now and then , the desk lamp , road lamp , daylight lamp , searchlight , illumination wait a minute such as , illuminates but disregarding what the form light , their effect being all is the same. Desire therefore, designing that one is a pragmatic convenient headlamp is to be that our human being is common. That life is hit by the most common light that we use is to be headlamp inside the corridor but , fault resident building people all ought to know the corridor is very narrow, go on foot in the evening not going to the lavatory very much, being that the pragmatic headlamp being hard to avoid wasting country resource , designing that one kind both not wasting Enel and go to the lavatory very much therefore is systematic is to a matter having practical value significance very much if making light inside the corridor always bright. With the development of science and technology, energy-saving lamp has become a necessary articles for daily use of thousands, and intelligent infrared heat release energy-saving lamps also has played a pivotal role, real life people often due to forget to turn off the lights and cause huge energy is wasted when night comes, they took to turn on the light, very not easy. Here we design the heat release infrared energy saving lamps solving the problem. It with human body infrared radiation (wavelength for 9.5 um) sensor for the control circuit, that night or external light intensity and someone weaker near can automatically open lamp, when no one or man left will automatically turn off the lights. Automatic induction lights, low cost, convenient life; To achieve the purpose of saving energy. Design a kind of pyroelectric infrared energy saving lamps, mainly is composed of single chip microcomputer BISS0001 and infrared sensor control circuit. Its characteristic is in when someone outside light and strong weaker can automatically open lamp, no person to turn off the lights and save energy.
摘要 节能灯又叫紧凑型荧光灯（国外简称CFL灯），是1978年由菲利普公司首先发明的，由于它具有光效高（是普通灯泡的5倍），节能效果明显，寿命长（是普通灯泡的8倍），体积小，使用方便等优点，受到各国人民和国家的重视和欢迎，我国于1982年，首先在复旦大学电光源研究所成功研制SL型紧凑型荧光灯，二十年来，产量迅速增长，质量稳步提高，国家已经把它作为国家重点发展的节能产品（绿色照明产品）作为推广和使用。在设计节能灯时，电子镇流器设计的好坏直接影响到节能的寿命，EMC特性等。 关键字；紧凑型荧光灯，电子镇流器，节能，EMC特性
Abstract Energy-saving lamps known as compact fluorescent lamps (CFL abroad as HEC)，in 1978 by Philips of the first invention，because it has a high-efficiency (ordinary light bulb is five times)，energy-saving effect of significant，long life (is Eight times the ordinary light bulb)，small size，easy to use the advantages of the peoples and countries by the attention and welcome China in 1982，the first light source at Fudan University，the Institute successfully developed SL-type compact fluorescent lamps，to 20 years ，The rapid growth of output，quality improved steadily，the state has put it as a national focus on the development of energy-saving products (green lighting products) as the promotion and use. In the design of energy-saving lamps，electronic ballasts designed to have a direct impact on the life energy，EMC and other characteristics. Keywords；Compact，fluorescent，lamps，electronic，ballasts，energy-saving，EMC characteristics
第1章绪论 1.1 引言 随着社会经济和科学技术的发展，人们的生活水平也不断提高，导致用电负荷的加剧，又由于世界性的能源危机，能源缺乏已成为世界所面临的严峻问题。而此问题对我国来说尤为严重。随着各类大、中专院校的扩招，教室的扩建，教室照明的需求也越来越多，而教室照明的管理不到位，往往造成电能的巨大浪费，这样，提高教室用电效率就成为首要考虑的问题。 目前对灯光的智能控制，国内外己经开始采用，但对教室灯光的控制，尤其是我国教室灯光的智能控制尤为缺乏和不完善，依然是传统式的人工管理。各类大、中专院校不断扩招，教室不断扩建，教室的用电负荷不断加大，教室用电管理不善，造成学校电能浪费，经济损失，这种的浪费与当今的节约能源理念相违背。再者，现代自动化程度不断提高，计算机技术的普及，灯光的管理也在朝着自动化、智能化方向发展。例如楼道灯光的自动控制等等。所有这些使得教室灯光控制也应该朝着智能的方向发展。于是，开发简便、实用的教室灯光自动控制系统便具有重要的现实意义。 1.2 课题的来源、意义及研究目的 世界各地发电的主要原料是煤炭、石油和天然气，而丹麦在能源利用方面的成功经验提供了很好的借鉴。从1974年以来，尽管丹麦国民收入增长了50%，丹麦总的能源消费量并没有增加。丹麦是OECD成员国中能源消耗量和国民收入比值最小的国家。他们不断地提供一些节能供热系统，例如丹麦热电同供热电厂(CHP)，而且，他们尽可能的有效利用资源。这
样，他们的能源使用总效率达到了90%。丹麦政府很重视住房空间用电的节能，并设立了对新建房屋节能的诸多要求。数据显示，居民入住有节能装置的房子时，他们要支付比没有节能方案房屋高出8%的费用。其节能项目经验在欧盟国家中广为流传。还有，欧司朗一斯维尼亚公司不断的推出新型高输出的荧光灯，节约6%的总系统功率，并具有更高的光通和平均光通量。飞利浦照明公司推出的陶瓷金卤灯代替过去的卤钨灯，可节能60%的电能。种种迹象表明世界各国都在采取不同方式来节约能源，节约 电能。 中国经济持续多年的高速发展让能源问题日益突出。虽然我国能源总储量不低，但由于我国人口众多，所以人均储量少，单位产值的能耗是发达国家的3-10倍。能源问题已成为制约我国国民经济发展的关键问题。从环境和自然资源角度出发，能源问题也是我国长期可持续发展战略中一个关键因素。此外，能源问题不仅关系经济发展和环境生态，在特定情况下还会对社会稳定有很大影响。鉴于能源问题的重要性，我国在绿色照明工程新闻发布，绿色照明工程未来五年间将在公用设施、宾馆、商厦、居民住所等全国建筑物中推广1.5亿只节能灯，节电290亿度电。上海、河北等一些地方采取政府对节能灯大宗采购每只补贴3至4元的方式进行推广。从普通白炽灯到高效节能灯，使我国的电光源产品结构逐步向节电型转变，荧光灯与普通白炽灯的比例由1995年的l:6.25前的l: 1. 5。 目前，我国照明用电约占社会总用电量的12%，采用高效照明产品代替传统的低效照明产品可节电60%到80%。如今，北京正在大力推行绿色照明工程，己推出上百万只绿色照明光源和部分节能电器，据测算年节约用电可达3442万千瓦时，节约电费2519.7万元。政府己经在商厦、学校、医院等更换了24万只节能灯具。在奥运工程的建设上，也大量运用节能
材料及加工过程 制造灯具的常用材料为：钢板、铝合金铸材、型材、塑料材料、锌合金铸件、填料和封接材料（橡胶、泡沫、树脂、等）玻璃、光控制材料、（高纯铝、不锈钢、抛光玻璃等）。 1、钢板 应用：可用于灯具压条、小灯体、灯盖、嵌入式灯具盒、控制盘、底座及投射器。 等级及特性：低碳钢有较好的机械强度和延展性，但不耐腐蚀，有圈筒、片或板材形式，厚度为0.45~1.2MM。对于室内不太注重美观的使用场所，选用的钢板的表面最好镀一层锌，但对大多数使用场所必须刷漆。预镀层材料 加工：切、钻孔、冲、弯及压的工艺。 人工操作：先剪出外形，再弯板冲压或飞轮冲压。 半自动操作：CNC控制，部件移动由操作者完成。 自动冷滚卷成形：板条通常采用此类方式加工。滚卷机 金属片自动生产控制：对于大型的盒式嵌入灯和吸顶灯具的制造，欧洲的设备生产厂家已经完全实现了自动机械化。 冲压：对于一些较小的圆型灯具，一般是用深冲成形级别的低碳钢板直接冲压成形的。
附属的钢制部件：在喷涂前，无涂层的钢材料可以点焊或者连续焊接。然而未涂层材料必须用铆钉、螺母和螺栓、自攻螺钉或粘合剂连接。涂装：通常采用粉末涂装工艺。相对传统的湿法涂装层，它能获得更厚的涂层薄膜，典型的可达到50~100um厚度，而传统的方法只能达到25um。这在要求有高反射特性的器件（如器件箱）中是非常有利的。有两种处理过程：除油过程和预处理（通常是磷化），接着是静电喷涂过程和随后的烘干过程。较少用到电镀，通常只起装饰作用，或用于一些要求保护层的小件零件，如螺丝、螺栓和螺母等。铬和镍是装饰性电镀的典型，而锌一般用于保护目的的电镀。在钢板表面涂上一层金属化塑料薄膜可作为反射层来使用。 2、铝合金铸件 应用：泛光照明、街道照明灯、小型室内聚光灯的灯具壳体。 等级与特性：具有易熔组分的LM6铝硅合金（含Si 12%）是最常用的合金材料，因为它凝固时间短、流动性良好及收缩性低，很适合于重力铸造和压力铸造。此外，还具有良好的抗腐蚀性能，在室外作用时也不需要涂保护层（除非有美观要求）。含稍微少一点硅的铜铝合金LM2和LM24也经济实用，具有高强度、较好的铸造性能，但相对LM6而言抗腐蚀性能差。在某些地方，如机场照明，需要更高强度和抗腐蚀的合金，如LM25。这些合金都经过高温煅烧以确保能得到足够的强度。大多数的应用中用到铝是因为它具有一些重要特性，即它的耐热性能。由于铝是相对低级的金属，当它与其他金属如钢、
LED节能灯的工作原理及设计探究2014-02-23 10:02:31 来源:甘肃西北民族大学电气工程学院 目前，由于我国各地域人口分布不均匀造成节能减排的宣传工作不够深刻和全面，进而能源的浪费现象普遍存在，据统计我国每年能源浪费量足以维持我国1/3以上的工业部门运行一年。若能能减少这一部分能源的浪费，并输送给西部将能缓解能源的突出问题。我国人口众多，在照明上浪费的电能占浪费能源的绝大多数的比重。所以解决能源浪费的切入点从照明上入手能取得较大的成效。 1、各灯具发光原理 1.1白炽灯的发光原理 白炽灯是由发光用的金属钨丝与电源相接，同时为了防止钨丝被空气氧化而用玻璃器具将其隔离形成灯泡，在灯泡内部一般将空气抽出形成真空或者在其内部充入惰性气体。白炽灯的工作原理是将电能转换成光能同时伴随着热能的释放，工作过程是电能通过导线传输到灯泡内部的钨丝上，电能被转换成热能，将钨丝加热到非常高的温度。在这个过程中由于温度比较高就会激发钨丝元素原子的核外电子，使得这些电子变得更加活跃向较高能量的外层跃迁，当电子再次向内层电子移动时能量就会被释放，释放的形式主要是以光电子的形式释放即光的形成。 1.2日光灯的发光原理 日光灯管实际上就是一根玻璃灯管，在灯光两端安装上灯丝，同时在内壁涂有一层均匀的荧光粉，日光灯管内充入少量的惰性气体和水银蒸汽，灯光两端装有由钨丝制作而成的灯丝，灯丝表面涂有容易激发电子的氧化物。当钨丝上有电流流过时，灯丝受热就会在灯管内发射电子，随着温度的上升，水银就会汽化蒸发。在这个过程中，只要在灯管两端加上合适的电压，日光灯管内的惰性气体就会出现电离的情况，进而管内的惰性气体就有放电情况过渡到水银蒸汽放电的过程。在这个过
为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的LED节能灯,现博主特意为广大的朋友奉献一款LED节能灯的制作资料和LED灯的简易制作过程包含LED节能灯制作电路图,以下是38LED灯的制作电路图: 图1 图1是一款LED灯杯的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的38颗LED提供恒流电源.LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对LED的影响,包括光衰和发热的问题,我们在做这种灯的时候因为LED的安装密度比较高,热量不容易散出,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED 的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动20-40只20mA的LED. 图2是电路板图PCB
题目：电子节能灯 专业：电气工程及其自动化班级： 组别： 指导教师： 2010年7月1日
电子节能灯设计报告 一、引言 1、选题意义 在全国大力倡导节能减排的今天，节能产品越来越多的应用在我们的日常生活中，像日常我们生活工作所用的节能空调、节能冰箱等等，这些节能产品给我们提供极大方便的同时也为我们节约了很多的能源。如今，日常生活也越来越走向节能化。 我们这里设计的三基色节能灯，它就是光源在达到同样光能输出的前提下，只需耗费普通白炽灯用电量的1/5至1/4，从而可以节约大量的照明电能和费用，因此被称为节能灯。 2、设计目标 （1）巩固课堂所学的知识提高把理论知识应用于实际中的能力，加强对实际工作的调研——设计——实施的过程认识。为提高自主能力打下基础，并为延伸校内实验室的实验、实习及设计创造了更好的方法和条件，同时通过实习活动，要求同学们自己收集并设计题目及有关的设计资料，做到有的放矢；又注重对大家的品德教育，加强纪律性，加强科技意识及责任感，培养敬业精神。 （1）通过电子系统的制作，能够进一步熟悉电子系统的结构、工作原理和使用方法。了解电路理论的实际应用，掌握电子系统的装配和调试工艺，提高同学们的实际操作技能。 3、小组成员及分工 表1 小组构成及分工
二、基本原理 1.电子节能灯的电路原理图 电子节能灯电路如图1所示。 图1 电路原理图 2.电子节能灯的电路原理 （1）电子节能灯的电路的工作原理 电路图中，工频220V电源经过桥式有D1-D4和C1组成的全波整流电路，经R1和C2组成的稳压电路后在C2端获得35V的直流电源。通过高频自激振荡电路，经过高频变压器，输出20K-100KHZ的高频交流电源，加到与灯连接的由C5、C6和T3组成的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在三基色灯管两端，但使灯管"放电"变成"导通"状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。 （2）桥式整流部分电路原理 整流稳压电路是有VD1-VD4和C1组成电容降压桥式整流稳压电路。该部分的电路的主要作用是整流，采用电解电容作为滤波器，将全桥整流电路输出的脉动直流电压变成纹波较小的平滑直流电压，通过整流稳压电路把实际外电网中的220V交流电整流成本次设计所用的直流电，整流后得到的电压约为35V的直流电。

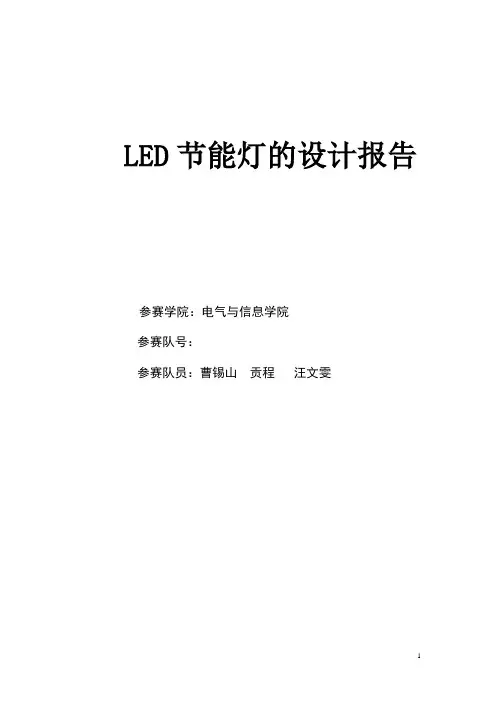

LED节能灯的设计报告 参赛学院：电气与信息学院 参赛队号： 参赛队员：锡山金平汪文雯
设计题目：LED节能灯的设计 设计摘要：本研究根据设计要求：由交流220V供电，灯的电功率3W～5W均可，恒流供电。要求电源变换部分效率尽可能高，并且交流电源电压在90～240V围变化时，输出功率基本不变（亮度稳定）。电源电路采用了合适比例的变压器来降低电压，然后采用单相桥式整流、电容滤波电路，结合固定式三端集成稳压器来获得比较稳定的直流电压，再利用运放，电压跟随器进一步稳定电压，保证负载部分获得稳定的功率和恒定电流。再通过取样电阻来实现输出电压，从而实现负载部分亮度的调节。负载电路采用具有正温度系数的WZMD热敏电阻与负温度特性的LED串联，组成一个温度系数极小电阻型负载，解决了LED的恒流问题。使其发光稳定。通过调节滑动变阻器，来实现红、蓝、绿三基色亮度
的改变，从而实现色彩的变化。 关键词：LED节能灯、桥式整流、固定式三端集成稳压器、WZMD热敏电阻，恒流发光、亮度色彩可调 一、引言 LED节能灯在目前市场上已经是一件非常成熟的产品，目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。LED 的光谱中没有紫外线和红外线成分，所以不会发热，不产生有害辐射。而且LED 的光通量半衰期大于5万小时，可以正常使用20年，器件寿命一般都在10万小
时以上，是荧光灯寿命的10倍，是白炽灯的100倍，所以基本不会损坏，这种灯具具有非常好的节能长寿命特性，随着白色LED价格的不断降低，LED照明灯不但在节日彩灯装饰中广泛应用，而且逐步延伸到路面照明、民用照明等低照度要求的领域，全面进入实用化，并且在环保方面废弃物可以回收，没有荧光灯的贡污染问题，是国家重点发展的产业项目。 LED技术已经真真切切地来到我们身前，在举世瞩目的奥运会上，无论是开幕式上神奇的画卷和画布，还是水立方游泳馆外表那变换莫测的七彩幻光，还是大量演员身上通体发出的神奇光芒，甚至是恰如银河般并缓缓升起的奥运五环，无不都是LED技术的全面应用。LED光源具有使用低压电源、耗能少、适用性强、稳定性高、响应时间短、对环境无污染、多色发光等的优点，虽然价格较现有照明器材昂贵，仍被认为是它将不可避免地现有照明器件。 LED的特点和优点 1、LED的在特征决定了它是最理想的光源去代替传统的光源，它有着广泛的用途。 2、体积小 3、LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常的小，非常的轻。 4、耗电量低 LED耗电非常低，一般来说LED的工作电压是2-3.6V。工作电流是0.02-0.03A。这就是说：它消耗的电不超过0.1W。
河南机电高等专科学校 电子技术课程设计报告 设计课题:楼道节能灯课程设计 一、设计题目
楼道节能灯课程设计 二、设计任务 1）了解系统的工作原理。 2）掌握普通晶闸管的工作原理和应用。 3）通过课程设计培养学生自学能力和分析问题、解决问题的能力。 4）通过设计使学生具有一定的计算能力、制图能力以及查阅手册、使用国家技术标准的能力和一定的文字表达能力。 三、设计计划 第一天查找资料 第二天分析电路图设计 第三天利用元件构成实物 第四天完成课题报告 四、设计要求 1）复习课本，收集查阅资料，选定设计方案； 2）主电路、保护电路选择与计算； 3）触发电路选择与计算； 4）绘制电气框图（3号图一张），电气原理图（2号图一张）； 5）对主要元器件进行计算选择，列写元器件的规格及明细表； 6）设计总结及改进意见 摘要 光控灯和声光控灯是居家照明的重要组成部分（如楼道、卫生间、小巷等），它们的出现使我们的生活方便许多，既可避免摸黑找开关造成的摔伤碰伤，又可杜绝楼道灯有人开、没人关浪费能源的现象。 介绍了用三极管和与非门芯片实现光控灯和声控灯的原理，重点介绍了二者的实现方法和具体细节，及制作过程中遇到的问题和相应的解决方案。 关键词：光控灯、声控灯、光敏电阻、麦克风、导通、截至、 引言
声光控集声控、光控、延时自动控制技术为一体,内置声音感应元件,光效感应元件, 白天光线较强时，受光控自锁，有声响也不通电开灯；当傍晚环境光线变暗后，开关自动 进入待机状态，遇有说话声、脚步声等声响时，会立即通电,亮灯，延时半分钟后自动断 电；能延长灯泡寿命6倍以上，节电率达90％。 二者都为人们的日常生活提供诸多方便。 本文的主要内容包括： 通过模拟电子技术的学习，提出了一种基于晶体三极管工作状态的系统设计方法，结 合光敏电阻的随着外部环境的阻值改变的特性，给出光控灯的设计方案，在此基础上结合 数字电子技术的优点，引入拾音器将声控功能加如其中，同时实现声控和光控，以下给出 了二者详细的设计过程，包括软件设计、软件仿真，以及测试和实验结果。 第一章概论 1.1课题研究的目的 随着社会不断进步，科技发展，声光双控节电灯逐步走进社会各个公共角落，声光双控节电灯不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合于各种楼房走廊的照明设备。用声光控延时开关代替住宅小区的楼道上的开关，在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。在白天，即使有声音，楼道灯也不会亮，它解决了“长明灯”浪费电能的问题，延长灯泡的使用寿命，安全性好，可靠性高。该装置省去了能耗大、笨重、极易产 生热量的电源变压器，具有结构简单、自耗电轻微、性能稳定、灵敏度高、通用性强，降低能耗、节约能源的目的。 1.2课题研究的意义 通过本课题的研究，加强了自己的动手能力，巩固了对所学知识的认知。通过本次试验我们设计了一种比较节能的声光双控灯，不仅使自己学习到了知识，而且也为社会做出了贡献。 第二章基本原理 2.1声光双控节能灯基本原理 声控灯是一种声控电子照明装置，由音频放大器、选频电路、延时开启电路和可控硅电路组成。它提供了一种操作简便、灵活、抗干扰能力强，控制灵敏的声控灯，它采用人发的声音控制信号，即可方便及时地打开和关闭声控照明装置，并有防误触发而具有的自动延时关闭功能，并设有手动开关，使其应用更加方便。声控灯由话筒、音频放大器、选
摘要 常言道“眼睛是心灵的窗户”。我认为灯是指引心灵的方向标。在生活中，我们无时不在使用着灯，诸如台灯、路灯、日光灯、探照灯、彩灯等等，但不管是什么样式的灯，它们的作用都是一样的—照明。因此，设计一个既实用又方便的照明灯则是我们人类共同的愿望。而生活中我们用的最平常的灯则是楼道里的照明灯，住过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道里的灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。 关键词：与非门放大；光敏二极管；可控开关；延迟电路
Abstract A s the saying goes ,“the eyes are the windows of the soul.” I think the lings are stangdard guidelines for the direction of the mind.In lift,we are ever—present use of lamp,such as table lamps,streetlamps,fluorescent lamps,lightings,lights,etc.but no matter what style of lights,their role is consistent—the lighting.theirfore,the design of both a practical and convenient lighting is our common human aspirations.we are living in the light of the most common is the corridor of lights,people who live in residential building should be aware that a very narrow corridor has been it,there is inevitably a waste of national resources,so the design is neither a waste of national power and very conventient and practical lighting system is very practical sense of one thing. K eywords:cross—coup nand gates amplifier,Photosensitive diode;controllable switching;Latency circuits.
