固定型阀控密封式铅酸蓄电池
技术使用安装维护说明书
河南新太行电源有限公司
（国营第七五五厂）
- 1 - 目 录
·目录 ··································································· 1
·产品介绍 ····························································· 2
·技术特性 ····························································· 3
·电池的安装 ·························································· 7

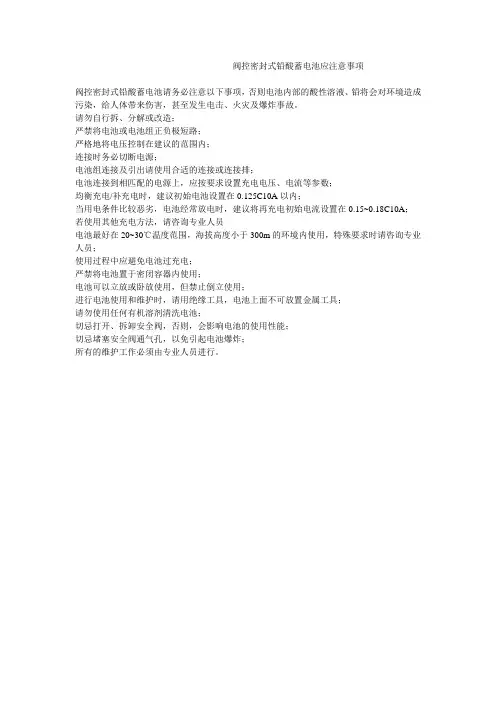

·电池的使用 ·························································· 8
·电池的维护 ························································ 10
- 2 - 1 产品介绍
1.1 产品特点
太行牌阀控密封式铅酸蓄电池基本特征：
1.1.1 GFM型电池采用密封设计，选用AGM（超细玻璃棉）隔板，在正、负极之间预留气体通道，同时选用特殊配方的铅合金材料铸造板栅，提高负极的析氢过电位，从而抑制氢气的析出，最终达到不失水的目的。
1.1.2 电池具有良好的密封性能。电池的槽盖材料全部选用超强ABS，槽、盖间的密封采用胶封或热板焊技术，确保了槽、盖间不渗漏电液。
1.1.3 蓄电池采用了柱状安全阀和新型的唇式安全阀，当电池内部压力达到一定值，安全阀自动开启泄压。当压力恢复到正常值时自动关闭。安全阀上的滤酸装置防止了排气过程的酸雾逸出。由于采用二次防爆结构，可避免电池在异常情况下发生危险。
1.1.4 大电流放电性能良好。GFM系列电池采用了独特发散状板栅结构，提高了电池大电流放电性能；电池极柱采用嵌入式大面积铜芯，适合大电流放电；电池采用紧装配结构，全充电态内阻在0.1~1mΩ，因此大电流1倍率放电容量比常规开口电池提高了25%。
1.1.5 浮充使用寿命长：由于电池采用了特殊配方的板栅合金和独特的电解液添加剂，进一步提高了电池的使用寿命。在环境温度25℃时，浮充状态使用寿命不低于10年；在80%放电深度下的循环使用寿命不少于400次。
1.1.6 工作温度范围广：可在-40℃~+60℃之间工作。
1.2 型号的组成及其代表意义
G F M — X X X
1.3 产品规格
GFM型系列电池的产品规格具体见下表 10小时率额定容量
密封式
固定型 阀控
- 3 - 表1-1 太行牌GFM型蓄电池型号及外形尺寸
2 技术特性
2.1 电池的工作原理及其有关特性
阀控密封式铅酸蓄电池在充放电过程中产生以下化学反应
放电
PbO2 ＋ 2H2SO4 ＋ Pb PbSO4 ＋ 2H2O ＋ PbSO4
正极活性物质 电解液 负极活性物质 充电 正极放电物质 水 负极放电物质
阀控密封式铅酸蓄电池采用AGM隔板，在正负极之间预留气体通道，使正极产生的氧气顺着通道传递到负极复合成水，达到无酸雾逸出，运行过程中不需加型号
Models 额定电压
Rated
Voltage
(V) 额定容量
Rated
capacity
C10 (Ah) 外形尺寸Dimension(mm) 参考重量
Weight
(Kg) 长
（L） 宽
（W） 高
（H） 总高
（TH）
6-GFM-38 12 38 197 165 170 181 15
6-GFM-50 12 50 260 133 200 210 18
6-GFM-60(2) 12 60 240 200 200 220 22
6-GFM-65 12 65 356 166 180 200 25
6-GFM-80 12 80 330 173 210 225 30
6-GFM-100 12 100 407 171 220 255 38
6-GFM-120 12 120 407 174 210 234 41
6-GFM-150 12 150 480 171 240 246 52
6-GFM-180 12 180 522 240 219 244 75
6-GFM-200 12 200 522 240 219 244 75
GFM-100(2) 2 100 81 174 220 236 6.5
GFM-150(2) 2 150 106 171 335 355 13.5
GFM-200(2) 2 200 106 171 335 355 14
GFM-200(3) 2 200 107 171 335 355 15
GFM-300(2) 2 300 150 171 335 355 19
GFM-400(2) 2 400 241 171 340 360 31
GFM-400(3) 2 400 211 175 330 350 33
GFM-500(2) 2 500 241 171 340 360 35
GFM-600(2) 2 600 241 171 340 360 39
GFM-800(2) 2 800 471 171 335 355 62
GFM-800(3) 2 800 410 175 330 350 62
GFM-1000(2) 2 1000 471 171 335 355 72
GFM-1200(2) 2 1200 471 171 335 355 80
GFM-1500 2 1500 400 351 345 385 110
GFM-2000 2 2000 491 351 345 385 147
GFM-3000 2 3000 712 351 345 385 220
- 4 - 水维护的功能，其反应式为：
O2 ＋ 2Pb ＋ 2H2SO4 2PbSO4 ＋ 2H2O
2.1.1 电池的容量
电池在一定放电条件下所能给出的电量称为电池的容量，以符号C表示，常用的单位为安培小时，简称安时（Ah）。
电池的容量可分为额定容量和实际容量，太行牌GFM型系列电池的额定容量见表1-1，实际容量是指电池在一定放电条件下所能输出的电量，它等于放电电流与放电时间的乘积，单位为Ah，放电条件不同及产品设计关系，实际容量值会与额定容量值有所差异。
2.1.2 影响实际容量的因素
电池的实际容量主要与电池正、负极活性物质的数量及利用率有关，活性物质利用率主要受放电制度、电极的结构、制造工艺影响，使用过程中影响实际容量的因素有放电率、放电形式、终止电压和温度等。
2.1.3 放电率
放电率常用时率和倍率表示，电池放电倍率越高，放电电流越大，放电时间就越短，放出的容量越少。
图2-1 GFM型蓄电池不同倍率放电曲线（25℃）
2.1.4 温度
温度影响电池的容量。图2-2为蓄电池在不同放电时率时放电温度与放电容量的关系曲线。当电池放电时，如果放电温度不是25℃，则需将实测容量（Cr）
- 5 - 按以下公式换算成25℃基准温度时的实际容量Ce，此公式适用于15℃~40℃。
Ce=
式中T——放电时的环境温度
K——温度系数 10小时率容量实验时K=0.006/℃
5小时率容量实验时K=0.008/℃
1小时率容量实验时K=0.01/℃
图2-2 放电容量与放电温度关系曲线
2.2 自放电
电池为荷电出厂，在储存期，电池内会产生多重电极反应造成自放电。在25~45℃环境温度下，温度愈低，自放电速度愈小，所以低温有利于电池储存。图2-3为不同温度下存放时间与剩余容量的关系曲线，一般在储存后容量低于80%就应及时补充电，若储存后容量太低会对电池容量恢复形成阻碍，严重时会使容量不能恢复。
图2-3 自放电特性曲线
2.3 终止电压 Cr
1+K（T-25）
- 6 - 电池容量Ah 时
间 电流A 终止电压是指电池放电时电压下降到不宜继续放电时的最低工作电压，表2-2列出部分规格电池放电至终止电压1.75V/单体时各种放电率的电流（注：每2V额定电压电池为一单体电池）。
表2-2 终止电压1.75V/单体时电池各种放电率电流
1
分钟 5
分钟 15
分钟 30
分钟 45
分钟 1
小时 3
小时 5
小时 8
小时 10
小时 24
小时
100 236 202 142 98 77 60 25 18 13 10 5
150 355 303 213 147 115 90 38 27 19 16 8
200 473 404 284 196 154 120 50 37 25 21 10
300 709 606 425 294 231 180 75 55 38 31 15
400 946 808 567 392 308 240 100 73 50 42 20
500 1182 1010 709 490 385 300 125 92 63 52 25
600 1418 1212 851 588 461 360 150 110 75 62 30
800 1891 1616 1134 784 615 480 200 146 100 83 40
1000 2364 2020 1418 980 769 600 250 183 125 104 50
1200 2837 2424 1702 1176 923 720 300 220 150 125 60
1500 3546 3030 2127 1470 1154 900 375 275 188 156 75
2000 4728 4040 2836 1960 1538 1200 500 366 250 208 100
2.4使用寿命
GFM型系列电池的寿命与环境温度、放电深度、使用维护等密切相关。在25℃条件下浅放电按照浮充状态使用，则蓄电池寿命可长达10年，而80%的放电深度使用则循环寿命为400次。图2-4为不同放电深度下的寿命曲线。
图2-4 不同放电深度下的寿命曲线（25℃）
