阀控式密封铅酸蓄电池验收运行管理强条

中华人民共和国通信行业标准通信用阀控式密封铅酸蓄电池技术要求和检验方法1、范围本标准规定了通信用阀控式密封铅酸蓄电池技术要求、检验项目和检验方法。

本标准适用于生产企业、使用单位和质量监督部门对产品质量的检验。

2、引用标准下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探计使用下列标准最新版本的可能性。

GB/T1333.2-91 固定型防酸式铅酸蓄电池规格及尺寸。

3、定义3．1 耐过充电能力完全充电状承受过充电的能力3．2 防爆性能蓄电池内部产生的可燃性气体逸出后，遇到蓄电池外部的明火在蓄电池内部不引燃、不引爆。

3．3 防酸雾性能蓄电池在充电时，抑制其内部产生的酸雾向外泄放性能。

3．4 阀控式密封蓄电池在额定年限内正常使用情况下具有无需补水、加酸性能的蓄电池。

4、符号C10-10h 率额定容量A²h，数值应符合GB/T13337.2 标准C3-3h 率额定容量A²h，数值为0.75C10C1-1h 率额定容量A²h，数值为0.55C10Ct-蓄电池实测容量A²h，是放电电流I（A）与放电时间t（h）的乘积Ce-在基准温度（25℃）条件时的蓄电池实际容量，A²hI10-10h 率放电电流，数值为1I10（A）I3-3h 率放电电流，数值为2.5I10（A）I1-1h 率放电电流，数值为5.5I10（A）5. 技术要求5．1 蓄电池的工作环境蓄电池在环境温度-15℃～+45℃条件下应能正常使用。

5．2 蓄电池结构蓄电池的正、负极端子应便于连接，有明显标志，其极性、端子、外形尺寸应符合厂家产品图样。

蓄电池端子应用螺栓、螺母连接。

蓄电池间的连接电压降△U≦10mV。

5．3 蓄电池外观蓄电池外观不得有变形、裂纹及污迹。

5．4 气密性蓄电池应能承受50kPa 的正压而不破裂、不开胶，压力释放后壳体无残余变形。

阀控式密封铅酸蓄电池组基本规定3．0．1 蓄电池组的安装应按已批准的设计图纸及产品技术文件的要求进行施工。

3．0．2 蓄电池在运输过程中，应轻搬轻放，不得有强烈冲击和振动，不得倒置、重压和日晒雨淋。

3．0．3 蓄电池到达现场后，应进行验收检查，并应符合下列规定：1 包装及密封应良好。

2 应开箱检查清点，型号、规格应符合设计要求，附件应齐全，元件应无损坏。

3 产品的技术文件应齐全。

4 按本规范要求外观检查应合格。

3．0．4 蓄电池到达现场后，应在产品规定的有效保管期限内进行安装及充电。

不立即安装时，其保管应符合下列规定：1 酸性和碱性蓄电池不得存放在同一室内。

2 蓄电池不得倒置，开箱后不得重叠存放。

3 蓄电池应存放在清洁、干燥、通风良好的室内，应避免阳光直射；存放中，严禁短路、受潮，并应定期清除灰尘。

4 阀控式密封铅酸蓄电池宜在5℃～40℃的环境温度，相对湿度低于80％的环境下存放；镉镍碱性蓄电池宜在－5℃～35℃的环境温度，相对湿度低于75％的环境下存放。

蓄电池从出厂之日起到安装后的初始充电时间超过六个月时，应采取充电措施。

3．0．5 蓄电池施工应制定安全技术措施。

3．0．6 蓄电池室的建筑工程应符合下列规定：1 与蓄电池安装有关的建筑物的建筑工程质量应符合现行国家标准《建筑工程施工质量验收统一标准》GB 50300的有关规定。

当设备及设计有特殊要求时，尚应符合其要求。

2 蓄电池安装前，建筑工程及其辅助设施应按设计要求全部完成，并应验收合格。

3．0．7 蓄电池室应采用防爆型灯具、通风电机，室内照明线应采用穿管暗敷，室内不得装设开关和插座。

3．0．8 蓄电池直流电源柜订货技术要求、试验方法、包装及贮运条件，应符合现行行业标准《电力系统直流电源柜订货技术条件》DL/T 459的有关规定。

盘、柜安装应符合现行国家标准《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171的有关规定。

4 阀控式密封铅酸蓄电池组4．1 安装4．1．1 蓄电池安装前，应按下列规定进行外观检查：1 蓄电池外观应无裂纹、无损伤；密封应良好，应无渗漏；安全排气阀应处于关闭状态。

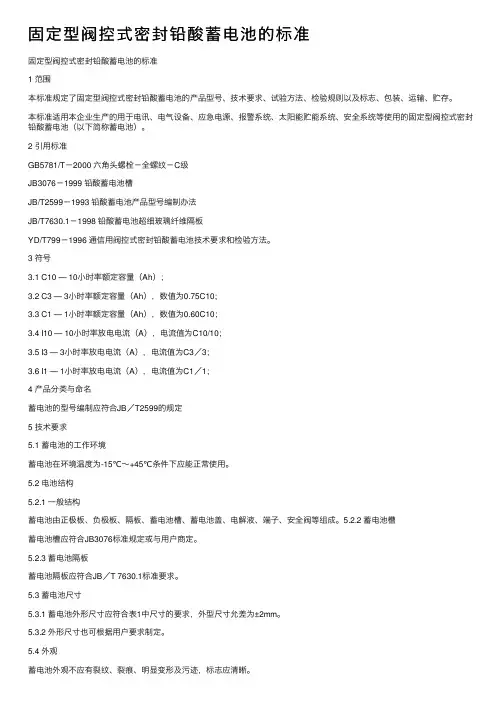

固定型阀控式密封铅酸蓄电池的标准固定型阀控式密封铅酸蓄电池的标准1 范围本标准规定了固定型阀控式密封铅酸蓄电池的产品型号、技术要求、试验⽅法、检验规则以及标志、包装、运输、贮存。

本标准适⽤本企业⽣产的⽤于电讯、电⽓设备、应急电源、报警系统、太阳能贮能系统、安全系统等使⽤的固定型阀控式密封铅酸蓄电池（以下简称蓄电池）。

2 引⽤标准GB5781/T－2000 六⾓头螺栓－全螺纹－C级JB3076－1999 铅酸蓄电池槽JB/T2599－1993 铅酸蓄电池产品型号编制办法JB/T7630.1－1998 铅酸蓄电池超细玻璃纤维隔板YD/T799－1996 通信⽤阀控式密封铅酸蓄电池技术要求和检验⽅法。

3 符号3.1 C10 — 10⼩时率额定容量（Ah）；3.2 C3 — 3⼩时率额定容量（Ah），数值为0.75C10;3.3 C1 — 1⼩时率额定容量（Ah），数值为0.60C10；3.4 I10 — 10⼩时率放电电流（A），电流值为C10/10；3.5 I3 — 3⼩时率放电电流（A），电流值为C3／3；3.6 I1 — 1⼩时率放电电流（A），电流值为C1／1；4 产品分类与命名蓄电池的型号编制应符合JB／T2599的规定5 技术要求5.1 蓄电池的⼯作环境蓄电池在环境温度为-15℃～+45℃条件下应能正常使⽤。

5.2 电池结构5.2.1 ⼀般结构蓄电池由正极板、负极板、隔板、蓄电池槽、蓄电池盖、电解液、端⼦、安全阀等组成。

5.2.2 蓄电池槽蓄电池槽应符合JB3076标准规定或与⽤户商定。

5.2.3 蓄电池隔板蓄电池隔板应符合JB／T 7630.1标准要求。

5.3 蓄电池尺⼨5.3.1 蓄电池外形尺⼨应符合表1中尺⼨的要求，外型尺⼨允差为±2mm。

5.3.2 外形尺⼨也可根据⽤户要求制定。

5.4 外观蓄电池外观不应有裂纹、裂痕、明显变形及污迹，标志应清晰。

5.5 ⽓密性蓄电池应能承受50kPa的正压或负压⽽不破裂、不开胶，压⼒释放后壳体⽆残余变形。

光伏系统用阀控式密封铅酸蓄电池1范围本文件规定了光伏系统用阀控式密封铅酸蓄电池的型号命名、技术要求、试验方法、检验规则，以及标志、包装、运输及贮存等。

本标准所指光伏系统用阀控式密封铅酸蓄电池主要为超细玻璃纤维密封铅蓄电池（AGM式蓄电池）和胶体密封铅蓄电池（GEL式蓄电池）（以下统称为蓄电池）。

本文件适用于光伏系统，包括独立光伏系统、光伏-市电互补系统、光风互补系统以及其他形式存在的光伏互补系统用蓄电池。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2408—2008塑料燃烧性能的测定水平法和垂直法GB/T2828.1¬—2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.41电工术语原电池和蓄电池GB/T22473—2008储能用铅酸蓄电池GB/T23754铅酸蓄电池槽GB/T28535铅酸蓄电池隔板HG/T2692蓄电池用硫酸JB/T2599铅酸蓄电池名称、型号编制与命名方法JB/T10052铅酸蓄电池用电解液JB/T10053铅酸蓄电池用水JB/T11340.1阀控式铅酸蓄电池安全阀第1部分：安全阀NB/T42139光伏系统铅酸蓄电池技术规范3术语和定义GB/T2900.41、GB/T22473.1及NB/T42139界定的术语和定义适用于本文件。

4标记蓄电池的型号命名方法应符合NB/T42139和JB/T2599的规定，具体见图1。

图1蓄电池的型号命名方法示例：6个单体蓄电池串联，额定容量位100Ah的光伏系统用阀控式胶体蓄电池，表示为：6-PV-FJ-100。

5运行环境蓄电池运行环境应满足表1要求。

阀控式密封铅酸蓄电池技术条件河南省电力公司二○○六年八月目次1．总则2．技术要求2.1应遵循的主要现行标准2.2环境条件2.3工程条件2.4蓄电池基本技术参数2.5技术性能要求3．设备规范4．供货范围5．技术服务5.1项目管理5.2技术文件5.3现场服务6．买方工作7．工作安排8．备品备件及专用工具8.1备品备件8.2专用工具9．质量保证和试验9.1 设备性能保证9.2 试验10．包装、运输和储存附录：蓄电池各种曲线1 总则1.1 本设备技术规范书适用于河南省电力公司配网变电所直流系统中的阀控式密封铅酸蓄电池的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则表示卖方提供的设备完全符合本规范书的要求。

如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本设备技术规范书未尽事宜，由买卖双方协商确定。

2 技术要求2.1应遵循的主要现行标准GB13337.1－1991 固定型防酸式铅酸蓄电池技术条件GB2900.11－1988电工名词术语蓄电池名词术语DL/T5120－2000 小型电力工程直流系统设计规程YD/T99－1996通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2固定型铅酸蓄电池一般要求和试验方法DL/T 5044-2004电力工程直流系统设计技术规程DL/T 5137-2001 电测量及电能计量装置设计技术规程2.2 环境条件2.2.1 周围空气温度最高温度：45 ℃最低温度：-10 ℃2.2.2 环境相对湿度：月平均相对湿度90 ％2.2.3 海拔高度：＜1000 m2.2.4 地震烈度：7 度2.3 工程条件2.3.1 直流系统概况1. 直流系统电压220V2. 蓄电池组数1组3. 蓄电池型式阀控式密封铅酸蓄电池4. 蓄电池容量Ah5. 每组蓄电池个数只（104只、35只、19只）6. 蓄电池运行方式浮充电2.3.2 安装方式：上架，放置在蓄电池室内2.4 蓄电池基本技术参数2.4.1 型式阀控式密封铅酸蓄电池2.4.2 单只电池额定电压V ( 2V、6 V 、12 V)2.4.3 单只电池浮充电电压V ( 2.23-2.27V、6.69-6.81V、13.38-13.62V )2.4.4 单只电池均衡充电电压V ( 2.30-2.40V 、6.90-7.20V、13.80-14.40V)2.4.5 蓄电池正常浮充电电流≤3 mA/Ah2.4.6 10h放电容量Ah2.5 技术性能要求2.5.1 当蓄电池环境温度在-10℃～＋45℃条件下，其性能指标应满足正常使用要求。

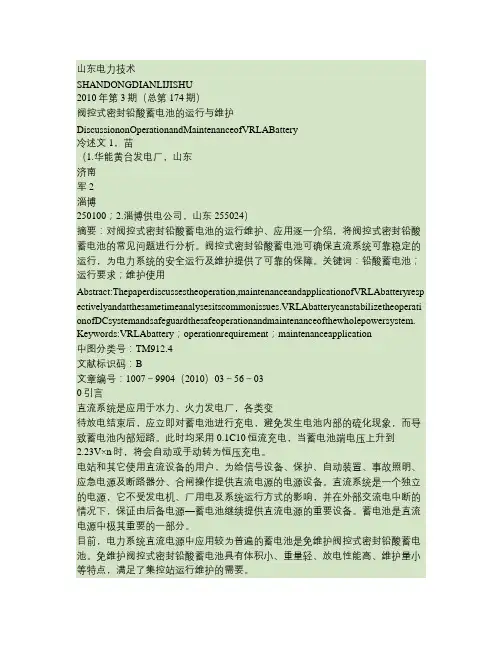

山东电力技术SHANDONGDIANLIJISHU2010年第3期（总第174期）阀控式密封铅酸蓄电池的运行与维护DiscussiononOperationandMaintenanceofVRLABattery冷述文1，苗（1.华能黄台发电厂，山东济南军2淄博250100；2.淄博供电公司，山东255024）摘要：对阀控式密封铅酸蓄电池的运行维护、应用逐一介绍，将阀控式密封铅酸蓄电池的常见问题进行分析。

阀控式密封铅酸蓄电池可确保直流系统可靠稳定的运行，为电力系统的安全运行及维护提供了可靠的保障。

关键词：铅酸蓄电池；运行要求；维护使用Abstract:Thepaperdiscussestheoperation,maintenanceandapplicationofVRLAbatteryresp ectivelyandatthesametimeanalysesitscommonissues.VRLAbatterycanstabilizetheoperati onofDCsystemandsafeguardthesafeoperationandmaintenanceofthewholepowersystem. Keywords:VRLAbattery；operationrequirement；maintenanceapplication中图分类号：TM912.4文献标识码：B文章编号：1007－9904（2010）03－56－030引言直流系统是应用于水力、火力发电厂，各类变待放电结束后，应立即对蓄电池进行充电，避免发生电池内部的硫化现象，而导致蓄电池内部短路。

此时均采用0.1C10恒流充电，当蓄电池端电压上升到2.23V×n时，将会自动或手动转为恒压充电。

电站和其它使用直流设备的用户，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。

直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。

工作行为规范系列阀控式密封铅酸蓄电池运行维护规定（标准、完整、实用、可修改）编号：FS-QG-66688阀控式密封铅酸蓄电池运行维护规定Operation and maintenance regulations for valve-regulated sealedlead-acid batteries说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

阀控式密封铅酸蓄电池运行维护管理规定第一章总则为保证变电站阀控式密封铅酸蓄电池及其高频开关电源(以下简称直流设备)保持良好的运行状态，延长使用寿命，保证变电站直流母线保持合格电压和蓄电池的放电容量，特制定本规定。

第二章安装要求2.1直流设备通风应良好，运行环境温度应保持在5℃~35℃，安装地点应装设温度调节装置。

2.2直流系统可采用单、双充电器、电池组和电源母线。

220kV变电站可采用双电池组，500kV变电站应采用双电池组、双母线方式。

2.3独立的蓄电池室应有充足的照明，并采用防爆灯具。

2.4蓄电池采用串联接线，蓄电池之间应保持2cm以上距离，若电池安装在柜内，上下层之间距离不应小于15cm。

蓄电池应保持清洁，极板、极柱接触应良好，连接螺丝应牢固，不得有放电现象。

第三章交接验收项目及标准3.1检查蓄电池容量。

对电池组进行三次充放电试验，放电终止电压根据制造厂的规定，2V蓄电池为1.8V。

其中一只蓄电池防到了终止电压，应停止放电。

在三次充放电循环之内，若达不到额定容量值的100%，此组蓄电池不合格。

3.2测量电池的绝缘电阻。

220V电池组的绝缘电阻不小于0.2MΩ，110V电池组的绝缘电阻不小于0.1MΩ。

3.3测量充电设备的稳流精度不大于±(0.5%-1%)，稳压精度不大于±(0.1%-0.5%)，及直流母线纹波系数不大于(0.2%-0.51%)。

3.4测量每只电池端电压符合厂家规定。
