阀控式密封铅酸蓄电池运行和维护导则

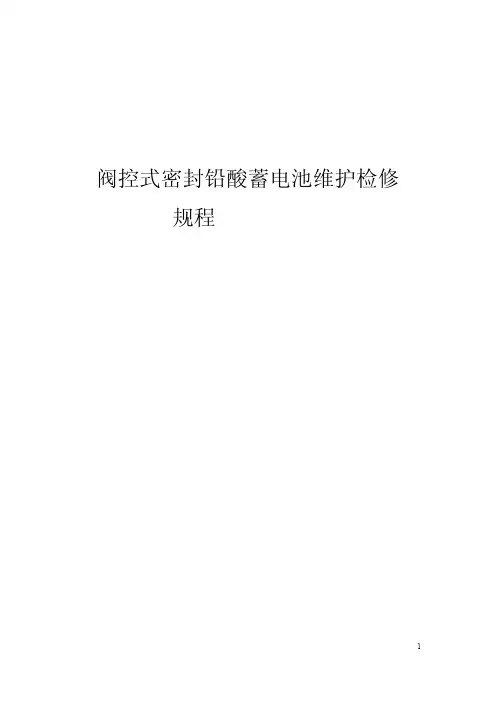

阀控式密封铅酸蓄电池维护检修规程目录前言 (3)1 范围 (4)2 规范性引用文件 (4)3 术语与定义 (4)4 技术部分 (5)4.1 蓄电池的巡检及注意事项 (5)4.2 蓄电池的维护检修 (5)5 风险提示 (6)6 应急处置 (6)附录 A 阀控式密封铅酸蓄电池结构及原理 (7)附录 B 蓄电池常见故障及处理方法 (10)阀控式密封铅酸蓄电池设备运行维护规程1 范围本文件规定了阀控式密封铅酸蓄电池设备运行维护和保养要求本文件适用于输油气管道设备中使用的固定型阀控式密封铅酸蓄电池2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

Q/SY GD0057-2001 变电所管理规定Q/SY GD0099-2002 长输管道电力设备运行规程YD/T 799-2010 通信用阀控式密封铅酸蓄电池GB/T 19638.2—2005 固定型阀控密封式铅酸蓄电池3 术语与定义3.1 阀控式密封铅酸蓄电池蓄电池正常使用时保持气密和液密状态。

当内部气压超过预定值时，安全阀自动开启，释放气体。

当内部气压降低后，安全阀自动闭合使其密封，防止外部空气进入蓄电池内部。

蓄电池在使用寿命期间，正常情况下无需补加电解液。

3.2 恒流充电充电电流在充电电压范围内，维持在恒定值的充电。

3.3 恒流限压充电先以恒流方式进行充电，当蓄电池电压上升到限压值时，充电装置自动转换为限压充电，直至充电完毕。

3.4 浮充电在充电装置的直流输出端始终并接着蓄电池和负载，以恒压充电方式工作。

正常运行时候充电装置承担经常性负荷的同时向蓄电池补充充电，以补偿蓄电池的自放电，使蓄电池以满容量的状态处于备用。

3.5 核对性放电在正常运行的蓄电池，为了检验其实际容量，将蓄电池脱离运行，以规定的放电电流进行恒流放电，只要其中一个单体电池放到了规定的终止电压，应停止放电。

阀控式密封铅酸蓄电池使用与维护随着信息、能源、电子技术的快速发展,阀控密封铅酸蓄电池（VRLA）目前已被广泛地应用于邮电、通信、电力、交通、船舶、航空航天、应急照明等诸多领域。

与普通的铅酸蓄电池相比，VRLA电池由于采用了内部氧复合技术，大大缓解了电解液的损耗，从而使蓄电池在免维护状态下长期服役，而且具有体积小、防爆、电压稳定、无污染、重量轻、放电性能高、维护量小等优点，所以深受各个行业的青睐。

如果定期对蓄电池进行管理和维护，便能够保证蓄电池有较长的使用寿命，从而保证系统设备拥有不间断电源，以保证通信、电力系统的正常运行。

一、阀控密封铅酸蓄电池的组成及原理1、阀控密封铅酸蓄电池的组成阀控密封铅酸蓄电池主要由正负极板、硫酸电解液、隔板、槽、盖、安全阀、汇流排和极柱端子等组成。

2、阀控密封铅酸蓄电池的原理（1）放电过程的电化学反应式PbO2+ 2H2SO4 + Pb→PbSO4 + 2H2O +PbSO4（2）充电过程时，在正极板上发生下列电化学反应：PbSO4+2H2O→PbO2+H2SO4+2H++2e－H2O→2H++O2+2e－在负极上发生下列化学反应：PbSO4+2H++2e→Pb+H2SO42H++2e→H2由于蓄电池在充电过程中，正、负极板发生的电化学反应各具特点，所以当正极板充电到70%时，开始析出氧气O 2，而负极板充电到90%时，开始析出氢气H 2。

为了抑制H 2和O2的析出，实现密封和免维护功能，在负极板材料中加入了钙金属以提高H 2析出的电位，使电池在正常充电下不产生H 2。

同时又采用贫电解液设计加上超细玻璃纤维隔板膜，使纯铅的氧化反应：Pb+O2→PbO和PbO + H 2 SO 4→PbSO 4 + H2 O得以进行，以此来消除O 2的析出。

3、主要性能特点耐腐蚀铅钙锡多元合金高倍率放电极优自放电率极低超细玻璃纤维隔膜吸液无有害气体溢出低温性能优越高强度A B S树脂外壳与设备同处安装不会污染环境全密封不漏液无需加水安全阀自动开闭免建蓄电池室二、存放与安装1、存放环境应干燥、清洁，不受阳光直射。

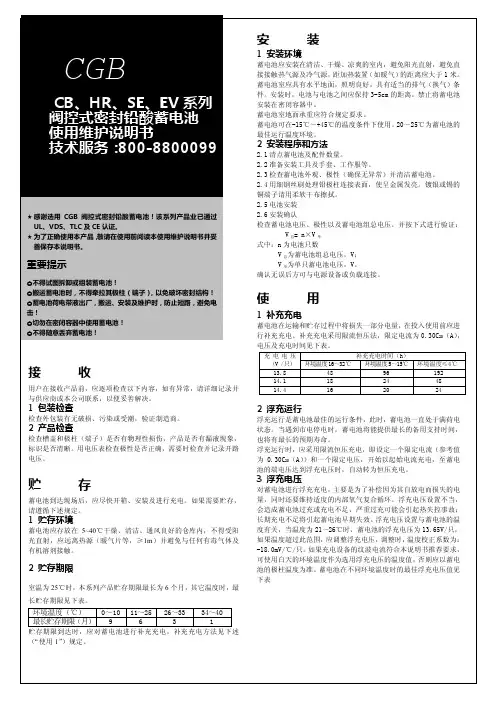

接 收用户在接收产品前，应逐项检查以下内容，如有异常，请详细记录并与供应商或本公司联系，以便妥善解决。

1 包装检查检查外包装有无破损、污染或受潮，验证制造商。

2 产品检查检查槽盖和极柱（端子）是否有物理性损伤，产品是否有漏液现象，标识是否清晰。

用电压表检查极性是否正确，需要时检查并记录开路电压。

贮 存蓄电池到达现场后，应尽快开箱、安装及进行充电。

如果需要贮存，请遵循下述规定。

1 贮存环境蓄电池应存放在5~40℃干燥、清洁、通风良好的仓库内，不得受阳光直射，应远离热源（暖气片等，≥1m）并避免与任何有毒气体及有机溶剂接触。

2 贮存期限室温为25℃时，本系列产品贮存期限最长为6个月，其它温度时，最长贮存期限见下表。

贮存期限到达时，应对蓄电池进行补充充电，补充充电方法见下述（“使用1”）规定。

安 装1 安装环境蓄电池应安装在清洁、干燥、凉爽的室内，避免阳光直射，避免直接接触热气源及冷气源，距加热装置（如暖气）的距离应大于1米。

蓄电池室应具有水平地面，照明良好，具有适当的排气（换气）条件。

安装时，电池与电池之间应保持3-5cm的距离。

禁止将蓄电池安装在密闭容器中。

蓄电池室地面承重应符合规定要求。

蓄电池可在-15℃～+45℃的温度条件下使用。

20～25℃为蓄电池的最佳运行温度环境。

2 安装程序和方法2.1清点蓄电池及配件数量。

2.2准备安装工具及手套、工作服等。

2.3检查蓄电池外观、极性（确保无异常）并清洁蓄电池。

2.4用细钢丝刷处理铅极柱连接表面，使呈金属发亮。

镀银或锡的铜端子请用柔软干布擦拭。

2.5电池安装2.6安装确认检查蓄电池电压、极性以及蓄电池组总电压。

并按下式进行验证： V总= n×V单式中：n为电池只数V总为蓄电池组总电压，V；V单为单只蓄电池电压，V。

确认无误后方可与电源设备或负载连接。

使 用1 补充充电蓄电池在运输和贮存过程中将损失一部分电量，在投入使用前应进行补充充电。

补充充电采用限流恒压法，限定电流为0.30C20（A），电压及充电时间见下表。

阀控式密封铅酸蓄电池的性能特点及其维护阀控式密封铅酸(VRLA)蓄电池以其体积小、重量轻、密封好、无泄露、无污染、放电性能好、维护量小等特点,已取代了消氢和防酸隔爆铅酸蓄电池。

VRLA蓄电池俗称“免维护电池”,但并不是不需要维护,只是在运行中不需要添加蒸馏水和补酸。

若不根据其工作特点进行科学有效的维护,很容易造成蓄电池寿命大幅度缩短,甚至导致通信故障。

1 阀控式密封铅酸蓄电池的结构和特点1.1 VRLA蓄电池的结构VRLA蓄电池的基本结构是由正负极板、超细玻璃纤维隔板、电解液、安全阀、导电端子以及壳盖、壳体组成。

正负极板是电化学反应的区域,在板栅上敷涂铅膏经过固化、化成等工艺处理后形成。

正极板有效成分为二氧化铅,负极板有效成分为海绵状铅。

隔板为孔率在93%以上超细玻璃纤维组成。

安全阀是一种排气装置,释放多余的气体保持电池的气密性和液密性,并保持电池内部压力在最佳的安全范围内。

电池端子与负载连接起到传导电流的作用,电池槽和外壳是由阻燃材料ABS或PP等树脂材料组成。

1.2 VRLA蓄电池的特点VRLA蓄电池在充电过程中,负极反应近似为还原反应,所以负极也称为阴极。

VRLA蓄电池电池负极活性物质相对于正极有盈余,超细隔板透气性好,能吸附全部电解液,使电解液在蓄电池内部无流动性,同时又有自动开、闭的安全阀,保证了正极产生的氧气,在蓄电池内部循环的方式被阴极吸收,即称为阴极吸附式原理。

由于VRLA蓄电池具有独特的内部设计结构,保证了电池内部氧气循环复合的有效建立,在传统消氢和防酸隔爆铅酸蓄电池的基础上进行了改进,已成为一种新型的换代产品,并广泛地应用于通信行业。

它与消氢和防酸隔爆式蓄电池相比,具有以下几个特点:电池在密封贫液状态下运行;不需要补酸和添加蒸馏水,无需测量电解液比重,电池内部使用了不流动电解液;有效防止了电解液分层,自放电率小,在标准温度下每月自放电小于3%,可以立放和卧放两个方向放置;能与通信设备同室安装,采用陶瓷过滤器基本无酸雾逸出;不漏液、不腐蚀设备,对环境污染小,但运行时对环境温度和浮充电压要求较高,没有记忆效应;比能量较高,具有大电流放电能力。

工作行为规范系列阀控式密封铅酸蓄电池运行维护规定（标准、完整、实用、可修改）编号：FS-QG-66688阀控式密封铅酸蓄电池运行维护规定Operation and maintenance regulations for valve-regulated sealedlead-acid batteries说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

阀控式密封铅酸蓄电池运行维护管理规定第一章总则为保证变电站阀控式密封铅酸蓄电池及其高频开关电源(以下简称直流设备)保持良好的运行状态，延长使用寿命，保证变电站直流母线保持合格电压和蓄电池的放电容量，特制定本规定。

第二章安装要求2.1直流设备通风应良好，运行环境温度应保持在5℃~35℃，安装地点应装设温度调节装置。

2.2直流系统可采用单、双充电器、电池组和电源母线。

220kV变电站可采用双电池组，500kV变电站应采用双电池组、双母线方式。

2.3独立的蓄电池室应有充足的照明，并采用防爆灯具。

2.4蓄电池采用串联接线，蓄电池之间应保持2cm以上距离，若电池安装在柜内，上下层之间距离不应小于15cm。

蓄电池应保持清洁，极板、极柱接触应良好，连接螺丝应牢固，不得有放电现象。

第三章交接验收项目及标准3.1检查蓄电池容量。

对电池组进行三次充放电试验，放电终止电压根据制造厂的规定，2V蓄电池为1.8V。

其中一只蓄电池防到了终止电压，应停止放电。

在三次充放电循环之内，若达不到额定容量值的100%，此组蓄电池不合格。

3.2测量电池的绝缘电阻。

220V电池组的绝缘电阻不小于0.2MΩ，110V电池组的绝缘电阻不小于0.1MΩ。

3.3测量充电设备的稳流精度不大于±(0.5%-1%)，稳压精度不大于±(0.1%-0.5%)，及直流母线纹波系数不大于(0.2%-0.51%)。

3.4测量每只电池端电压符合厂家规定。

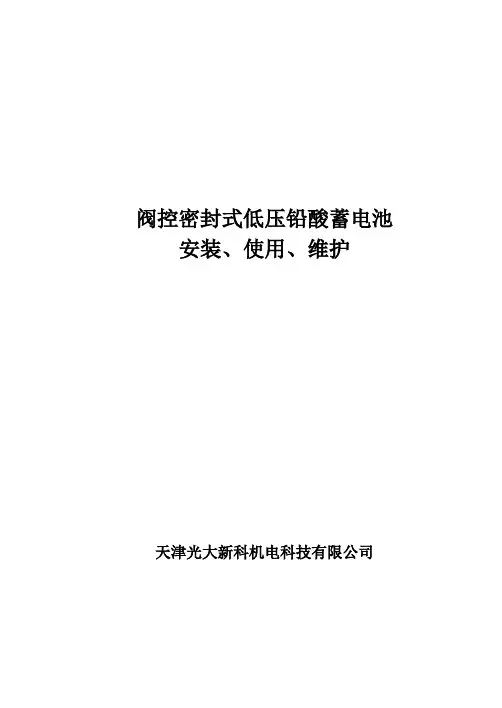

阀控密封式低压铅酸蓄电池安装、使用、维护天津光大新科机电科技有限公司1 安装1.1 蓄电池为荷电出厂，在运输、安装过程中谨防短路。

1.2 电池在搬运时要使用提手或提绳,绝对不能靠提、拉、牵引极柱来搬运电池。

极柱受力过大会损坏其连接性能，造成安装困难或无法安装，并有可能使极柱密封失效产生渗酸、爬酸等现象，缩短蓄电池使用寿命并腐蚀周围设备。

1.3 电池一般为串联使用，同一型号的电池在需要时也可以并联使用。

不同容量、不同厂家的蓄电池严禁连接在一起使用。

电动车低压电池2只为一组串联使用，出厂前已完成配组（电池外包装已标识）。

安装时以电池外包装所列编号整组使用。

1.4 连接电缆应尽可能短,不能仅以容量输出选择电缆规格，应考虑不能产生过大电压降。

1.5 由于组合电池电压较高，在安装时应使用绝缘工具防止电击，同时严禁将工具或待连接的导线放置于电池顶部防止短路。

1.6 连接片污染和松散会引起电池打火,因此在安装时要检查连接线，确保连接处的清洁；由于动力电池为车载使用，期间振动较大因此在安装时需要使用弹簧垫片并用扭矩扳手（定矩15N.m）拧紧。

1.7 安装末端电缆和首次导通电池系统前，应首先检查电池系统连接是否正确、连接线是否紧固、电池组的总电压值是否正常以确保正确安装。

2 使用2.1 蓄电池应在良好的通风环境中工作，绝对避免在密闭设备内工作。

2.2 远离热源和易产生火花的地方（如变压器、电源开关或保险丝等），其安全距离为0.5m以上；不能在电池系统附近吸烟或使用明火。

2.3 避免阳光直接照射，不能置于大量放射性、红外线辐射、紫外线辐射、有机溶剂气体和腐蚀性气体的环境中。

2.4 蓄电池工作场所不能有剧烈的振动或碰撞冲击。

2.5 蓄电池在贮存、运输和安装过程中会失去一些电量，因此在投入使用前对电池组进行补充电，补充电的制度如下：0.1C10A恒流充电至电池平均电压为15.0V（额定电压12V）；0.05C10A恒流充电4～5h。

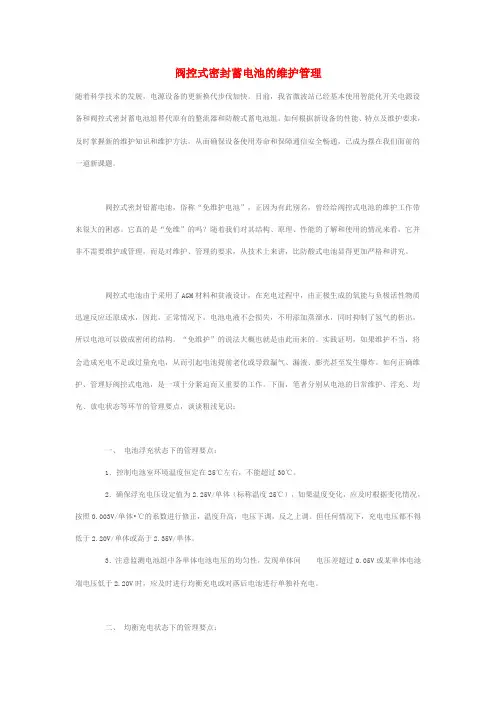

阀控式密封蓄电池的维护管理随着科学技术的发展，电源设备的更新换代步伐加快。

目前，我省微波站已经基本使用智能化开关电源设备和阀控式密封蓄电池组替代原有的整流器和防酸式蓄电池组。

如何根据新设备的性能、特点及维护要求，及时掌握新的维护知识和维护方法，从而确保设备使用寿命和保障通信安全畅通，已成为摆在我们面前的一道新课题。

阀控式密封铅蓄电池，俗称“免维护电池”，正因为有此别名，曾经给阀控式电池的维护工作带来很大的困惑。

它真的是“免维”的吗？随着我们对其结构、原理、性能的了解和使用的情况来看，它并非不需要维护或管理，而是对维护、管理的要求，从技术上来讲，比防酸式电池显得更加严格和讲究。

阀控式电池由于采用了AGM材料和贫液设计，在充电过程中，由正极生成的氧能与负极活性物质迅速反应还原成水，因此，正常情况下，电池电液不会损失，不用添加蒸溜水，同时抑制了氢气的析出，所以电池可以做成密闭的结构。

“免维护”的说法大概也就是由此而来的。

实践证明，如果维护不当，将会造成充电不足或过量充电，从而引起电池提前老化或导致漏气、漏液、膨壳甚至发生爆炸。

如何正确维护、管理好阀控式电池，是一项十分紧迫而又重要的工作。

下面，笔者分别从电池的日常维护、浮充、均充、放电状态等环节的管理要点，谈谈粗浅见识：一、电池浮充状态下的管理要点：1．控制电池室环境温度恒定在25℃左右，不能超过30℃。

2．确保浮充电压设定值为2.25V/单体（标称温度25℃），如果温度变化，应及时根据变化情况，按照0.003V/单体•℃的系数进行修正，温度升高，电压下调，反之上调。

但任何情况下，充电电压都不得低于2.20V/单体或高于2.35V/单体。

3．注意监测电池组中各单体电池电压的均匀性，发现单体间电压差超过0.05V或某单体电池端电压低于2.20V时，应及时进行均衡充电或对落后电池进行单独补充电。

二、均衡充电状态下的管理要点：1.严格采用恒压限流方式充电，并将充电电压控制在2.30～2.35V/单体之间,充电电流限制在0.25C10A以下。
