怎样判断电压表测谁的电压

中考复杂电路中电流表、电压表测量对象的判定方法（干货）

在复杂的电路中，不易判断电流表的测量对象。这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

打开今日头条，查看更多图片 判断电压表的方法：

第一步：要先看电压表是否测电源电压，

方法：从电压表一端开始沿着电路的有电流的线路朝电源划线再从电源回到此电压表的另一端，如此回形成一个回路，如果你能找到一条回路，且这个回路中只有电源和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），此电压表是测电源电压的；如果你找到的电压表与电源的回路中有用电器或者电阻，则此电压表不是测电源电压，而且也不是测此回路中的用电器或电阻的。

第二步：当你确定此电压表不是测电源电压时，就要用类似的方法看看它是哪个电阻的电压。

方法：从电压表一端开始沿着电路的有电流的线路朝你想要判断的那个电阻划线再从那个电阻的另一端回到此电压表的另一端，如果你能找到一条回路，且这个回路中只有某个（或某几个）用电器和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），则此电压表是测上述的回路中的（某个或某几个）电阻的。

专题复习三：《电压表测量对象的判断》教学设计

课题 电压表测量对象的判断 学科 物理 课型 复习

来源 人教版九年级物理第十六章第1节 节次 授课日期

教师 授课对象 九年级学生

目标确立依据 新课标要求 3.4.3会使用电流表和电压表。

3.4.4会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中采用简单串联电路或并联电路的实例。探究并了解串联电路和并联电路中电流、电压的特点。

教材分析 在初中物理电路分析中，精准判断电压表测量对象极其重要。无论是在电路分析还是在电路计算中，判断完电路的连接方式之后，首先都要判断电流表和电压表的测量对象，然后才能根据串并联电路中的电流、电压和电阻的规律进行分析，或者根据根据欧姆定律进行计算。同样在鼓掌电路分析中，也会根据电流表的有无示数来进行分析。在历年的中考当中，第一个计算题就是考查对电路的分析和计算，因此，熟练掌握电压表在电路中的测量对象，对于学好电学部分的内容至关重要，也是保证学社过在中考当中取得高分的重要一个环节，更是提升学生学习兴趣不可多得的好的教学内容。

学情分析 本节内容在上新课的时候重点是要求学生懂得如何使用电压表，强调在使用过程中的注意事项等等，由于本节内容是电学的开始部分，学生对电学的知识掌握的比较少，因此在上新课的时候往往电路中不会有电压表电阻等电学原件，其测量对象讲的也比较浅显。在复习过程中，学生已经系统地学习了电学的相关知识，但由于在学习的过程中，是将知识点一个一个的分解开来给学生讲解的，在遇到综合性较强的电路分析和计算中，学生不能很好地将知识点串连起来，形成一个完整的知识体系解决实际问题。也有的学生可能在当初新课学习的过程中由于各种原因导致其掌握的比较浅显，不能和其他知识有效地贯通在一起，或者是在学习后面的知识时对前面的学习内容产生一定的干扰，导致对前面学习的知识和理解程度不能产生正确的认知，从而觉得电学难，影响到自己的进一步深入探究和学习等。

百度文库

- 让每个人平等地提升自我

- 1 - 判断电压表的测量对象

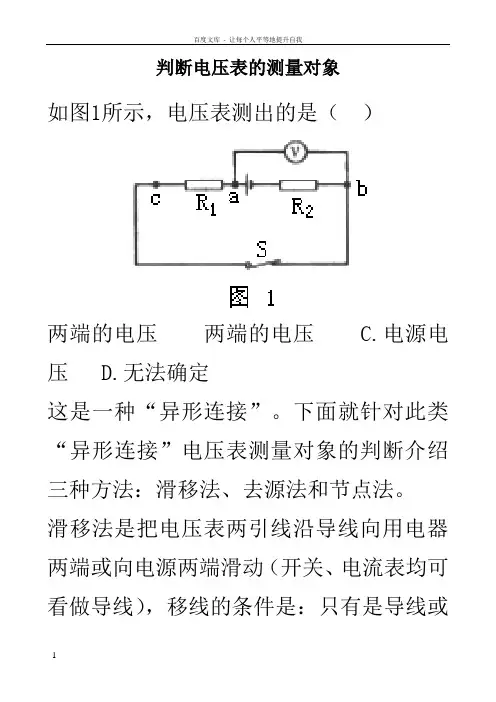

如图1所示，电压表测出的是（ ）

两端的电压 两端的电压 C.电源电压 D.无法确定

这是一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法：滑移法、去源法和节点法。

滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），移线的条件是：只有是导线或百度文库 - 让每个人平等地提升自我

- 2 - 相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。看电压表是与哪部分并联，从而确定测量对象。

去源法是“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

节点法：找到电压表两个节点，然后看电流在这两个节点流过哪些用电器，此时电压表就测那部分用电器的电压。

下面我们分别用这三种方法来分析上面的问题。

滑移法：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；百度文库

- 让每个人平等地提升自我

- 3 - 电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并联接在a、c两点间，测的是R1两端的电压。

去源法：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。

作为练习，请同学们用上述三种方法分析图3中各电压表的测量对象，并将分析的结论相互交流一下。

精品文档

实用文档 如何判断电压表的测定对象

山东

姜桂祥

在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：

母题：如图1所示，闭合开关S，电压表测出的是（ ）

A. R1两端的电压 B. R2两端的电压

C.电源电压 D.无法确定

如图1所示，你可能已发现，此图中电压表的连法与课本上的有所不同。这是一种“异形连接”。下面就针对此类“异形连接”电压表测量对象的判断介绍三种方法，滑移法、去源法和短路法。

滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动（闭合的开关、电流表均可看做导线），看电压表是与哪部分并联，从而确定测量对象。

去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

短路法：去掉电压表，假设用导线接该位置，若此时某些用电器或电源被精品文档

实用文档 短路，则这些用电器或电源即为该电压表测量的对象。

下面我们分别用这三种方法来分析上面的问题。

利用滑移法分析：为方便起见，在图中标出相应的字母，如图1所示。电压表的左端引线a点处在R1和电源之间，不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S，再滑到c点。可见，电压表并接在a、c两点间，测的是R1两端的电压。

利用去源法分析：将电源去掉，原电路将变成图2的形式，很容易看出：电压表只与电阻R1组成闭合回路，它测的是R1两端的电压。

利用短路法分析：将电压表去掉，用导线接在电压表的位置，原电路将变成图3的形式，使电阻R1被短路，因此电压表测的是R1两端的电压。

答案 A

点拨：正确识别电路中电压表的测量对象往往是分析较为复杂的电路一个重要突破点，解析中已给同学们介绍了三种简单的方法，希望同学们能够熟掌图3 精品文档

实用文档 握。

变式： 在如图4所示的电路中，电压表测量的是（ ）
