如何用去源法和划线法判断电压表的测量对象

个性化辅导专题 中考复习 如何判定电压表的测量对象在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：1．把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上。

2．除电压表外，原电路被分成两部分，都看作与电压表并联，情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器。

情形二：其中一部分电路中只有电源，另一部分只含有用电器。

3．作出判断,对情形一电压表测的就是不含电源的那部分电路两端的电压。

对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压或者用其他方法：分析电路的步骤：1.2.3.练习题：1、如图所示的电路中，符合电压表测灯L2两端电压的图是:（）2、如图所示，电压表所测的是:（）A.电源电压; B.灯L1两端的电压; C.灯L2两端的电压; D.灯L1与L2两端的电压.3、要直接测定灯泡L2的电压，在下列几种电路中正确的是:（）4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压3、如下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S 1、S2同时闭合，电压表示数为U3。

关于三个电压值的大小关系正确的是A． B．C．D．7、在图甲的电路中，当闭合开关S后，电路正常工作。

两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:A.4.8 V 1.2 V;B.6 V 1.2 V;C.1.2 V 6 V;D.1.2 V 4.8 V.8、在如图所示的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,则电源电压为 ( )A．3V B. 6V C. 9V D.12V9、如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5V D.1.5V和3V10、在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。

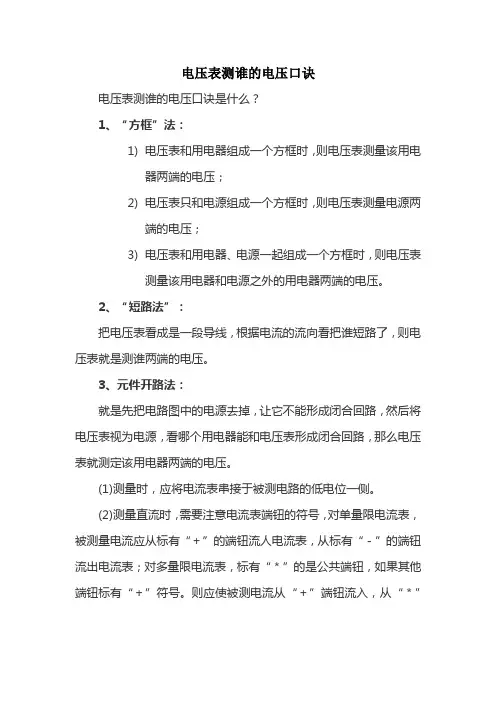

电压表测谁的电压口诀
电压表测谁的电压口诀是什么？
1、“方框”法：
1)电压表和用电器组成一个方框时，则电压表测量该用电
器两端的电压；
2)电压表只和电源组成一个方框时，则电压表测量电源两
端的电压；
3)电压表和用电器、电源一起组成一个方框时，则电压表
测量该用电器和电源之外的用电器两端的电压。

2、“短路法”：
把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法：
就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

(1)测量时，应将电流表串接于被测电路的低电位一侧。

(2)测量直流时，需要注意电流表端钮的符号，对单量限电流表，被测量电流应从标有“＋”的端钮流人电流表，从标有“－”的端钮流出电流表；对多量限电流表，标有“＊”的是公共端钮，如果其他端钮标有“＋”符号。

则应使被测电流从“＋”端钮流入，从“＊”
端钮流出；如果其他端钮标有“－”符号，则连接正好与上述情况相反。

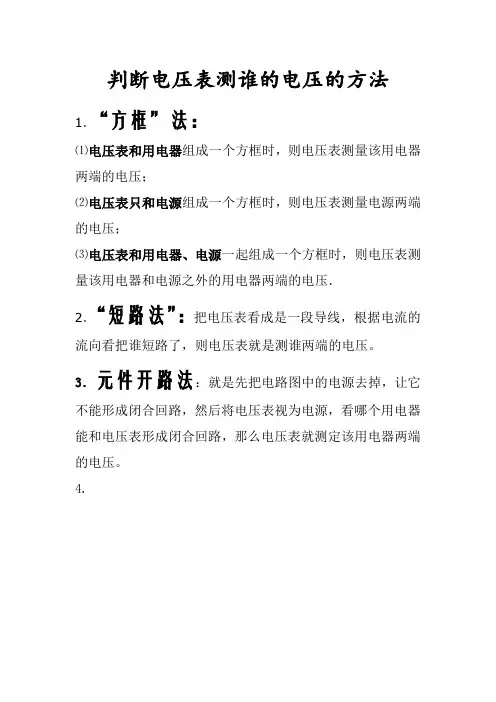

判断电压表测谁的电压的方法
1．“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器
两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端
的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测
量该用电器和电源之外的用电器两端的电压．
2．“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3．元件开路法：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

4.。

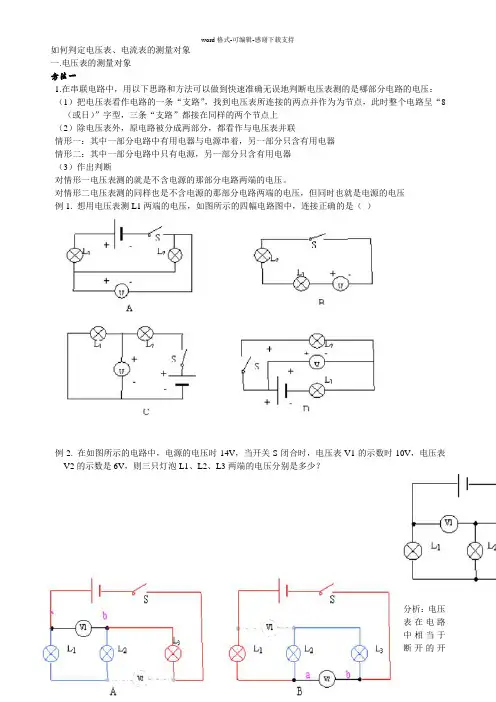

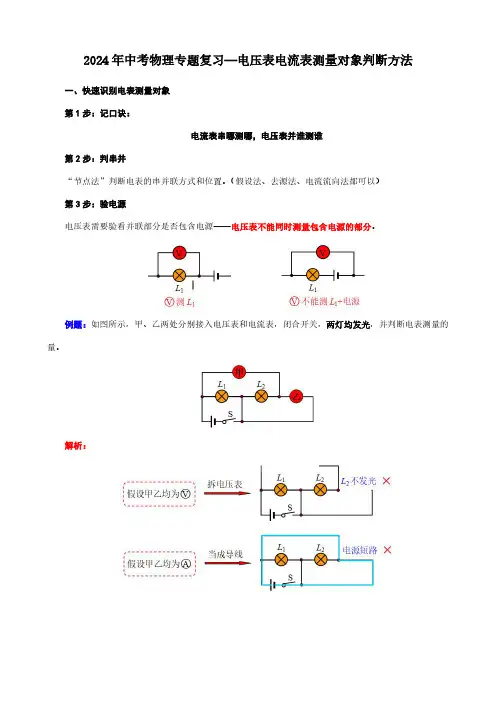

如何判定电压表、电流表的测量对象一.电压表的测量对象方法一1.在串联电路中，用以下思路和方法可以做到快速准确无误地判断电压表测的是哪部分电路的电压：（1）把电压表看作电路的一条“支路”，找到电压表所连接的两点并作为为节点，此时整个电路呈“8（或日）”字型，三条“支路”都接在同样的两个节点上（2）除电压表外，原电路被分成两部分，都看作与电压表并联情形一：其中一部分电路中有用电器与电源串着，另一部分只含有用电器情形二：其中一部分电路中只有电源，另一部分只含有用电器（3）作出判断对情形一电压表测的就是不含电源的那部分电路两端的电压。

对情形二电压表测的同样也是不含电源的那部分电路两端的电压，但同时也就是电源的电压例1. 想用电压表测L1两端的电压，如图所示的四幅电路图中，连接正确的是（）例2. 在如图所示的电路中，电源的电压时14V，当开关S闭合时，电压表V1的示数时10V，电压表V2的示数是6V，则三只灯泡L1、L2、L3两端的电压分别是多少？分析：电压表在电路中相当于断开的开关，几乎无电流通过，那么三灯是串联的，对电压表V1，V2分别运用以上方法分析，从而确定V1、V2分别测的是哪部分的电压，再运用串联电路电压规律求出各灯两端的电压。

对V1而言，相当于下面的图A，原电路被分成红、蓝两部分，不包含电源的部分是有L1、L2串联的部分，所以V1测的是L1、L2串联后两端的电压；对V2而言，相当于下面的图B，原电路被分成红、蓝两部分，不包含电源的部分是有L2、L3串联的部分，所以V2测的是L2、L3串联后两端的电压。

习题1.在如图所示的电路中，能用电压表正确测出灯L1两端的电压的是（）练习2.如图所示的电路中，当开关S闭合时，电压表V1的示数是3V，V2的示数是6V，则电源的电压是（）练习3.如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S2闭合，S1、S3断开时，电压表的示数为3V（1）电源的电压是多少？（2）当S1、S3闭合，S2断开时，电压表的示数为多少？方法二例：如图1所示，电压表测出的是（）A. R1两端的电压B. R2两端的电压C.电源电压D.无法确定下面就针对此类“异形连接”电压表测量对象的判断介绍两种方法，滑移法和去源法。

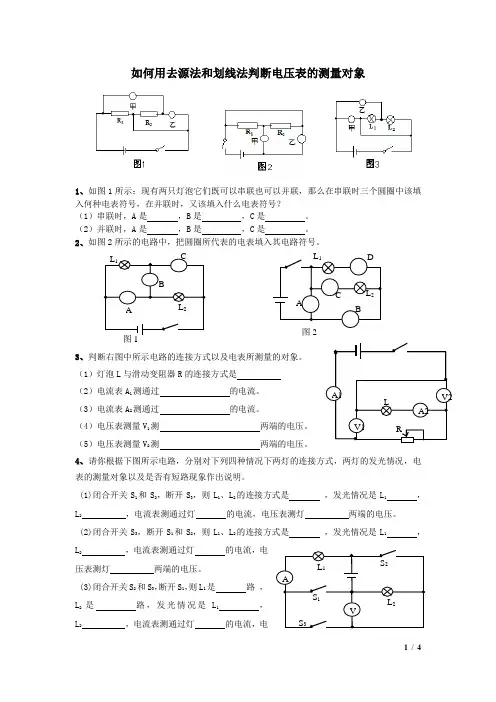

如何用去源法和划线法判断电压表的测量对象1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是，B是，C是。

（2）并联时，A是，B是，C是。

2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

(1)闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(2)闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(3)闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

(4)闭合开关S1、S2和S3，则电路是，发光情况是1 / 4L1，L2，电流表的示数是电压表的示数是。

5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（3）如图3，电灯L1、L2是联，电流表A测通过的电流。

电压表V1测量两端的电压，电压表V2测量两端的电压。

（4）如图4，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（5）如图5，电灯L1、L2是联，电流表A测通过的电流。

电压表V1测量两端的电压。

电压表V2测量两端的电压。

（6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。

判断电压表的测量对象的方法：
短路法：电压表去掉，假设用导线接该位置，若此时某些用电器或电源被短路，则这些用电器或电源即为该电压表测量的对象。

去源法：“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。

滑线法：电压表两端沿着连接的导线滑动到用电器或电源两端。

（能跨过元件：开关、电流表。

不能跨过元件：电源、用电器、电压表。

）
判断电流表测量对象的方法：
1、断开电流表，因断路不能工作的用电器即测量对象。

2、断开电流表，因短路不能工作的用电器即测量对象。

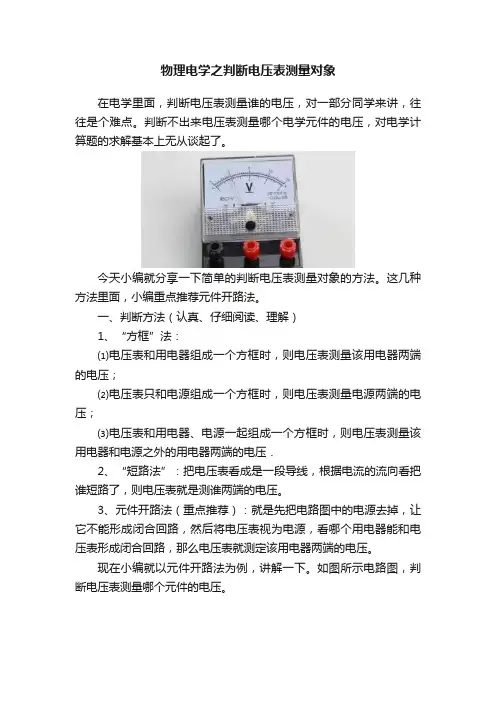

物理电学之判断电压表测量对象
在电学里面，判断电压表测量谁的电压，对一部分同学来讲，往往是个难点。

判断不出来电压表测量哪个电学元件的电压，对电学计算题的求解基本上无从谈起了。

今天小编就分享一下简单的判断电压表测量对象的方法。

这几种方法里面，小编重点推荐元件开路法。

一、判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

现在小编就以元件开路法为例，讲解一下。

如图所示电路图，判断电压表测量哪个元件的电压。

我们将图1中的电源去掉，原电路变为图3。

从图3可以看出，电压表只与L1组成闭合回路，故电压表测量的是小灯泡L1两端的电压。

电压表测量对象
辅导班的专业教练会一直鼓励你，只要你努力，再努力，你就能成功！
判断电压表测量对象的方法有以下三种：
1.去源法：去掉电源，观察电压表与哪些用电器能构成回路，测量这些用电器的电压。

注意，如果电路中有多个电压表，要先去掉其他电压表。

2.滑线法：找到电压表两端的节点，观察节点能滑到哪些
用电器或电源的一端，如果两个节点都能滑到同一个用电器或电源的两端，那么该电压表就测量该用电器或电源的电压。

同样，如果电路中有多个电压表，要先去掉其他电压表。

3.短路法：将电压表去掉，用导线接到该位置上，如果此
时某些用电器或电源被短路，那么该电压表就测量该用电器或电源的电压。

同样，如果电路中有多个电压表，要先去掉其他电压表。

练题：
1.闭合开关S后，电压表V1测量灯泡L1的电压，电压表V2测量灯泡L2的电压。

2.闭合开关S后，电压表V1测量电源与电阻R1之间的
电压，电压表V2测量电源与电阻R2之间的电压。

3.开关S闭合后，电压表测量灯泡L1和灯泡L2的电压。

4.右图中，电压表V1测量灯泡L1和电阻R1之间的电压，电压表V2测量电阻R2和电源之间的电压。

5.电压表V1测量灯泡L1的电压，电压表V2测量灯泡
L2的电压。

6.（1）灯泡L与滑动变阻器R并联连接。

（2）电流表
A1测量通过滑动变阻器R的电流。

（3）电流表A2测量通过
灯泡L的电流。

（4）电压表测量电源与滑动变阻器R之间的电压。

电学专题07 判断电压表测量谁的电压
一、判断方法（认真、仔细阅读、理解）
1、“方框”法：
⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；
⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；
⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．
2、“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3、元件开路法（重点推荐）：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

典型例题请判断电压表测量哪个元件的电压。

针对练习
判断下面电路图中电压表测量的电压对象。

S1、S2闭合
S1断开、S2闭合。

判断电压表测谁的电压的方法1．“方框”法：⑴电压表和用电器组成一个方框时，则电压表测量该用电器两端的电压；⑵电压表只和电源组成一个方框时，则电压表测量电源两端的电压；⑶电压表和用电器、电源一起组成一个方框时，则电压表测量该用电器和电源之外的用电器两端的电压．2．“短路法”：把电压表看成是一段导线，根据电流的流向看把谁短路了，则电压表就是测谁两端的电压。

3．元件开路法：就是先把电路图中的电源去掉，让它不能形成闭合回路，然后将电压表视为电源，看哪个用电器能和电压表形成闭合回路，那么电压表就测定该用电器两端的电压。

练习题：1、如图所示的电路中，符合电压表测灯L2两端电压的图是:（）2、如图所示，电压表所测的是:（）A.电源电压; B.灯L1两端的电压; C.灯L2两端的电压; D.灯L1与L2两端的电压.3、要直接测定灯泡L 2的电压，在下列几种电路中正确的是:（）4、如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是5、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压6、如下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S1、S2同时闭合，电压表示数为U3。

关于三个电压值的大小关系正确的是A． B．C．D．7、在图甲的电路中，当闭合开关S后，电路正常工作。

两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:A.4.8 V 1.2 V;B.6 V 1.2 V;C.1.2 V 6 V;D.1.2 V 4.8 V.8、在如图所示的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,则电源电压为 ( )A．3V B. 6V C.9V D. 12V9、如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5V D.1.5V和3V10、在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7V。

学校：班别：姓名：A06电压表的测量对象重难点培优1·判断电流表的测量对象(页首二维码含各题点评视频)1.（揭西县期末）在如图所示的电路图中,能用电压表正确测出灯L1两端电压的是（）A. B.C.D.2.（宁城县期末）如图所示的电路中,要想测出L2两端的电压，连接正确的是（）A.B.C.D.【方法总结】对于简单电路,判断电压表测量对象的方法：电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。

对于复杂电路,判断电压表测量对象的方法：①滑移法：把电压表两引线沿导线向用电器两端或向电源两端滑动,滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去,而用电器、电压表、电源、电阻等就不能够滑动过去。

看电压表是与哪部分并联,从而确定测量对象。

如图1所示,电压表的左端引线a点处在R1和电源之间,不能再向其他地方滑动；电压表的右端引线b可沿导线滑过开关S,再滑到c点。

可见,电压表并接在a、c两点间,测的是R1两端的电压。

②去源法：“去掉”电源（用手捂住电源）,再看电压表与哪部分构成闭合回路,那么电压表测的就是那部分电路的电压,如图2如图所示，当开关S闭合时,电压表测的是哪一灯的电压？（）A.L1B.L1、L2C.L2D.电源和L13.（成都模拟）在如图所示的电路中,能用电压表正确测出灯L 1两端电压的是（ ）A. B .C .D .4.（郴州中考）如图所示,电源电压为6V ，闭合开关后,电压表的示数为4V,下列描述不正确的是（ ） A ．L 1两端电压为2V B ．L 1两端电压为4V C ．L 2两端电压为4VD ．L 1和L 2两端电压之和为6V5.（武汉中考）如图所示，与实物图一致的电路图是（ ）A.B.C .D .6.（自贡中考）如图所示的电路中,闭合开关，电压表V 1的示数是7.5V,电压表V 2的示数为9V ，若电源电压为12V ，则L 2两端电压是（ ） A ．4.5V B ．5.5VC ．3VD ．2V7.（山亭区期中）如图所示电路中,闭合开关S 后,电压表V l 的示数为4.5V,则电压表V 2的示数是 ,电源电压是 。
