电流表和电压表练习题

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

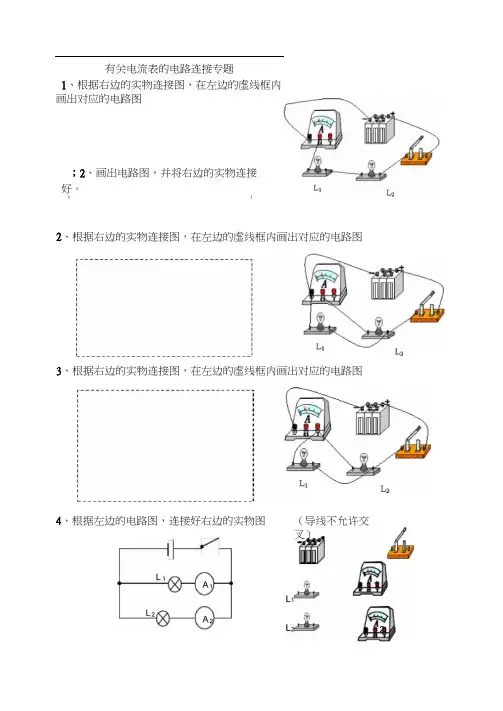

有关电流表的电路连接专题1、根据右边的实物连接图，在左边的虚线框内画出对应的电路图；2、画出电路图，并将右边的实物连接好。

I I2、根据右边的实物连接图，在左边的虚线框内画出对应的电路图3、根据右边的实物连接图，在左边的虚线框内画出对应的电路图4、根据左边的电路图，连接好右边的实物图（导线不允许交叉）5、为探究并联电路中电流的特点（或规律），小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A，支路中的电流约为0.5A）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

6、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1 测通过L2的电流，电流表A2测量通过L1的电流。

（已知A1的示数约为0.8A，A2的示数约为0.9A）7、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L2的电流。

有关电压表的电路连接专题—(V^L iL22、用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。

1L i3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联, 电压表V1测L1两端的电压（估计在2V~3V之间），电压表V2测L2两端的电压（估计在2V~3V之间），并在右侧的方框内画出电路图。

I — 1 ■ 1 ~4、根据下图左边所示电路图，将下图右边的电路元件连成实物电路5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路L2L2=■V6、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

7、根据下面的实物连接图，在右边方框中画出对应的电路图。

四根据要求设计电路图1两个开关控制一盏灯■要求:闭合任意一个开关，灯就能发光，只有当开关全部断开时，灯才熄灭■根据要求画出电路图.2■有一个电源，一只小灯泡,一个电铃,两个开关和若干导线■要按以下要求连接成一个电路：当两个开关均闭合时，灯亮，电铃响；当只有一个开关闭合时，灯亮, 电铃不响；而当另一个开关单独闭合时，灯不亮，电铃也不响.试画出符合以上要求的电路图.3某单位收发室里有电池组一个，电铃一个，红灯和绿灯各一盏，在单位的前门和后门各有一个开关，请你帮助设计一个电路，使前门来人闭合开关铃响红灯亮；后门来人闭合开关时铃响同时绿灯亮■画出电路图.0.6_3晶L i 土區尹。

高中物理多用电表原理基础练习题（含答案）一、单选题1．如图是多用电表的原理图，通过选择开关k分别与123456连，以改变电路结构，分别成为电流表、电压表及欧姆表，则下列说法正确的是（）A．当选择开关k分别与1、2相连时是电流表，与3、4相连是电压表，与5、6相连时是欧姆表B．当选择开关k分别与1、2相连时是电流表，与3、4相连是欧姆表，与5、6相连时是电压表C．作电流表时2比1量程大，作电压表时6比5量程大D．作电流表或电压表时电流从红表笔流进黑表笔流出，作欧姆表时电流从红表笔流出黑表笔流进2．多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式？（）A．B．C．D．二、实验题3．如图中，甲所示为某多用电表内部简化电路图。

藏同学想通过该多用表的欧姆挡测量量程为3V的电压表内阻，如图乙所示。

（1）主要步骤如下：①将选择开关拨到“×100”的欧姆挡上：①将两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻零刻度处；①将红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相连，发现此时指针偏转角度很小；①换用（选填“×10”或“×1k”）欧姆挡重新后测量，发现此时指针偏转适中，记下电阻数值；①将选择开关调至空挡或交流电压最高挡后拔下表笔，将多用电表放回桌上原处，实验完毕。

（2）实验中表盘示数如图所示，则欧姆表的读数为Ω。

（3）此时电压表读数为V。

4．如图甲所示为多用电表的示意图，现用它测量一个阻值约为2000Ω的电阻，测量步骤如下：①调节指针定位旋钮，使电表指针停在 （填“电阻”或“电流”）的“0”刻度线； ①将选择开关旋转到电阻挡的 （填“×1”或“×10”或“×100”或“×1 k”）位置； ①将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节 ，使电表指针对准 （填“电阻”或“电流”）的“0”刻度线；①将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为 Ω；①测量完毕，将选择开关旋转到 位置。

电流、电压练习题1、小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A＝0.2A，则I B＝_______，I C＝_______，他实验的结论是_______________________。

2、如图，这是探究______电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、如图5—58所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为，则通过灯L2的电流大小为。

6、如图5—59所示电路，电流表A1测量的是通过灯的电流，A2测量的是的电流。

如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 A。

7、有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是联。

8、（5）图5—60中的电路中，如果通过灯L1和L2的电流分别为04A和08A。

则电流表A1和A2的示数分别是：（）A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A 9、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mA B、10mA C、1000mA 、0.1A D10、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I311、如图所示，电路中能正确测出通过灯L2的电流的是：( ) 12、如图所示，用电流表测干路中电流的电路图，正确的是：( ) 13、 如图，三个电流表A 1 、A 2、、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是：( ) A 、 I 1＝I 2＝I 3 B 、I 1>I 2＝I 3C 、I 1>I 2>I 3D 、I 1> I3> I 2 2 B 、14、 如图，通过L 1的电流和通过L 2的电流之比是2∶1，则A 1表和A 2表的示数之比是：( ) A 、2∶3 B 、3∶1 C 、1∶2 D 、2∶1  15、如图5—62是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（ ） A ．开关S 同时控制灯泡L 1、L 2 B ．灯L 1、L 2是并联的是并联的C ．电流表测量灯L 1的电流 D．电流表测量灯L 2的电流 16、某家用电器正常工作时，测得通过用电器饿电流是1A ，则此用电器可能是下列电器中的（）此用电器可能是下列电器中的（）A ．家用空调 B ．日光灯 C ．家用电冰箱 D ．“美的”落地扇“美的”落地扇17、自然界中只存在两种电荷，分别是____电荷和_____电荷。

九年级物理电流和电压部分练习题：１．下列电路正确的是（）２．关于如图2所示的电表的下列说法中，不正确的是（）A．它是一个电压表B．它的示数一定是C．它的示数可能是?D．它有一个负接线柱和两个正接线柱３.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）４．如图3所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是（）(５．在如图4所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（）A. 甲是电流表，乙是电池组B. 甲是电池组，乙是电流表C. 甲是电压表，乙是电池组D. 甲是电压表，乙是电流表６．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_______A７.如图6所示的电路中，电流表测量的是（）A.通过灯L1的电流 B. 通过灯L2的电流}C. 通过灯L1和灯L2的电流之和 D.电源供给电路的总电流８.关于电流表和电压表的使用，下列说法错误的是（）A.使用前都应检查指针是否指零B.若有两个量程，一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出图3|图4图6图7图6９.如图7所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是________表；b是________表；c是_________表。

１０．在如图8所示电路中，开关S闭合后，灯泡L1和L2正常发光。

请在图。

中圆圈内填上合适的电表符号。

１１．用图34中的器材，设计一个电路图，并画在下面的虚线框中，再根据你设计的电路图，用铅笔画线代替导线连接实物图。

１２.在图37中，闭合开关后，通过灯泡L1的电流为，通过灯泡L2的电流为，试根据图甲将图乙中的实物用铅笔线表示导线连接起来。

高中物理测电源电动势和内阻实验练习题（含答案）一、实验题1．在“用电流表和电压表测定电池的电动势和内电阻”的实验中。

（1）备有如下器材：干电池1节，量程合适的电压表和电流表，开关、导线若干，另外还有可供选择的滑动变阻器：A．滑动变阻器（0~1kΩ，额定电流2A）B．滑动变阻器（0~20Ω，额定电流2A）某同学按甲图原理进行实验，其中滑动变阻器应选；（只填器材前的序号）-图象如图乙所示，由图象可得电池的电动势为（2）根据实验数据画出的U IV，内电阻为Ω；2．利用电流表和电压表测定一节干电池的电动势和内电阻。

要求尽量减小实验误差。

（1）应该选择的实验电路是图中的（填“甲”或“乙”），电池的内阻测量值与真实值比较r测r真（填“>”“<”或“=”）。

-图像如图，由图像可知，测得的电动势E=V，内电阻（2）实验后得到U Ir=Ω。

3．某实验小组利用如图1所示电路测定一节干电池的电动势和内电阻,备有下列器材: ①待测干电池①电压表，量程1.5V①电流表，量程3mA ①电流表，量程0.6A①滑动变阻器10Ω①滑动变阻器20Ω①开关一个,导线若干（1）电流表选，滑动变阻器选 .(填标号).（2）小组由实验数据作出的U-I图象如图2所示，由图象可求得电源电动势为V,内电阻为Ω.（3）测得的电动势真实值，测得的内电阻真实值.(填“＞”、“＜”或“＝”)4．在测量电源电动势和内电阻的实验中，已知干电池的电动势约为1.5V，内阻约为0.30Ω；电压表V（0-3V，内阻约3kΩ）；电流表A（内阻为0.80Ω，量程为0.6A）；滑动变阻器R（10Ω，2A）。

为了更准确地测出电源电动势和内阻。

请在图1方框中画出实验电路图。

在实验中测得多组电压和电流值，得到如图2所示的U-I图线，由图可得出该电源电动势E= V，内阻r= Ω。

（结果保留两位小数）参考答案：4． 1.50 0.20。

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

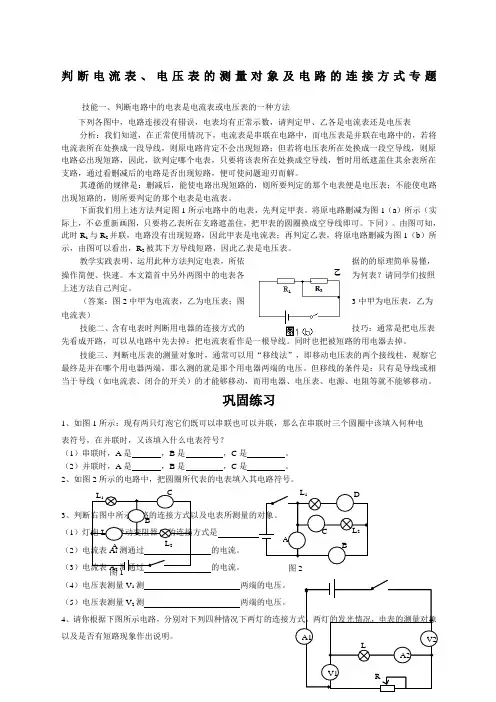

判断电流表、电压表的测量对象及电路的连接方式专题技能一、判断电路中的电表是电流表或电压表的一种方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表 分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。

其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。

下面我们用上述方法判定图1所示电路中的电表，先判定甲表。

将原电路删减为图1（a ）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。

下同）。

由图可知，此时R 1与R 2并联，电路没有出现短路，因此甲表是电流表；再判定乙表，将原电路删减为图1（b ）所示，由图可以看出，R 2被其下方导线短路，因此乙表是电压表。

教学实践表明，运用此种方法判定电表，所依据的的原理简单易懂，操作简便、快速。

本文篇首中另外两图中的电表各为何表？请同学们按照上述方法自己判定。

（答案：图2中甲为电流表，乙为电压表；图3中甲为电压表，乙为电流表）技能二、含有电表时判断用电器的连接方式的技巧：通常是把电压表先看成开路，可以从电路中先去掉；把电流表看作是一根导线。

同时也把被短路的用电器去掉。

技能三、判断电压表的测量对象时，通常可以用“移线法”，即移动电压表的两个接线柱，观察它最终是并在哪个用电器两端，那么测的就是那个用电器两端的电压。

但移线的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够移动，而用电器、电压表、电源、电阻等就不能够移动。

巩固练习1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电 表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是 ，B 是 ，C 是 。

一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。

b) 仔细观察电流表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算通过电路的电流值。

d) 关闭电路，断开电流表的连接。

2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。

b) 仔细观察电压表的量程，并选择适当的量程档位。

c) 打开电路，记录并计算待测电路的电压值。

d) 关闭电路，断开电压表的连接。

3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。

b) 打开电路，记录并计算通过串联电路的电流值。

c) 关闭电路，断开电流表的连接。

4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。

b) 打开电路，记录并计算并联电路的电压值。

c) 关闭电路，断开电压表的连接。

5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。

b) 设置测量仪器为交流模式，并选择适当的量程档位。

c) 打开电路，记录并计算交流电路的电流和电压值。

d) 关闭电路，断开测量仪器的连接。

6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。

b) 根据欧姆定律，运用公式 V = I * R 计算电压值。

c) 根据欧姆定律，运用公式 I = V / R 计算电流值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。

b) 观察电阻表的量程，并选择适当的档位。

c) 读取并记录待测电阻的数值。

d) 关闭电路，断开电阻表的连接。

8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。

b) 根据串联电阻的计算公式，计算总电阻值。

c) 根据并联电阻的计算公式，计算总电阻值。

d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。

以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。

○V测量两端的电压。

3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图A B.图B C．图C D．图D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L与滑动变阻器R的连接方式是。

（2）电流表A1测通过的电流。

（3）电流表A2测通过的电流。

（4）电压表测量V1测两端的电压。

（5）电压表测量V2测两端的电压。

6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。

（4）闭合开关S1、S2和S3，则电路是，发光情况是L1，L2，电流表的示数是电压表的示数是。

7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。

8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。

电压表V2测量两端的电压。

9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。

（2）在开关闭合时，请判断电流表和电压表所测的对象。

10、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

（2）如图2，电灯L1、L2是联，电流表A测通过的电流。

电压表V测量两端的电压。

电压专题练习一、填空题1、如左图所示，已知两只灯泡和是串联，则在a、b、c三个电表中(电流表或电压表)，a 是________表，b是________表，c是________表．2、如下图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示。

则V1用的量程是 V，V2用的量程是 V，电源电压是 V，小灯泡L1两端的电压是 V。

3、把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如左图所示．则B金属片是电源的极。

4、如右图所示电路，电源电压U保持不变。

闭合开关S，要使和能继续工作，甲、乙两处可接入表；断开开关S，仍要使和都能工作，甲、乙两处只可接入5、灯L1和L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_______（填“正确”或“不正确”），理由是_______。

二、选择题6、如左图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A．电压表被烧坏B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏7、如右图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S1、S2同时闭合，电压表示数为U3。

关于三个电压值的大小关系正确的是（）A． B．C． D．8、如图2所示，开关s闭合后，小灯泡不发光，电流表无示数．这时用电压表测得a、b两点间和c、d两点间的电压均为零，而a、d间和b、c间的电压均不为零，下列判断正确的：（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良9、在图4所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）10、如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）A．电压表不可能同时测得L1、L2两端的电压B．S1和S2不能同时闭合，否则电路将短路C．若S1和S2都断开，电压表示数为零D．若在测得L1两端电压后，只需断开S1、闭合S2，就能直接测出L2两端的电压11、（10·桂林）如图6所示的电路中，各个元件均能正常工作。

填电流表、电压表练习题填电流表、电压表练习题一、填空题1.在一个完整的电路中，电阻、电源、导线、开关和____是必不可少的。

2.电流表必须和被测的用电器____，而电压表则必须和被测的用电器____。

3.在实验室里，电流表有两个量程，分别是____和____。

4.电压表也有两个量程，分别是____和____。

5.在电路中，电源、用电器和中间元件（如开关、导线等）的合理联接顺序是____。

6.电路的基本连接方式有串联和____两种。

7.在串联电路中，如果一个用电器不工作，那么另一个用电器也不能工作，这可以用____来说明。

8.在并联电路中，干路开关可以控制____用电器，而支路开关只能控制____用电器。

9.在电路中，电流从电源的____极流出，经过用电器后回到电源的____极。

10.在电路中，电源是把____能转化为____能的装置。

二、选择题1.在串联电路中（）A.各处电流相等；B.各处的电压相等；C.电阻一定相等；D.以上说法均正确。

2.在并联电路中（）A.各支路两端的电压相等；B.总电流等于各支路电流之和；C.电阻一定相等；D.以上说法均正确。

3.下列说法正确的是（）A.电灯的开关可以接在火线上或零线上；B.在火线与零线之间接一个保险丝；C.电饭锅、洗衣机等家用电器都使用三孔插座；D.插座不接入电路时，零线与火线间的电压为零。

4.下列四种电器中，工作电压为5伏的是（）A.手电筒；B.电视机；C.电冰箱；D.洗衣机。

5.一只滑动变阻器上铭牌上标有“100欧2A”的字样，100欧表示（）A.滑动变阻器最大阻值是100欧；B.滑动变阻器能够使用的最大电阻是100欧；C.滑动变阻器能够连接到的最大电阻是100欧；D.滑动变阻器两端的最大电压是100欧。

中考物理《电学》计算题专项练习题（含答案）1. 如图, 电流表量程为0～0.6A, 电压表量程为0～15V, 电阻R0＝30Ω, 电源电压恒为24V, 滑动变阻器最大阻值为100Ω, 求:（1）当电流表示数为0.4A时, R0两端电压是多少V？此时滑动变阻器连入电路的阻值是多少Ω？（2）当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入电路的电阻太大时, 变阻器两端电压会超过电压表量程, 求：在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。

2. 如图所示, 电流表A1.A2和A3的示数分别为1.2A.0.8A和0.3A, 那么:（1）通过L1的电流是？（2）通过L2的电流是？（3）通过L3的电流是？3. 汽车尾气是造成雾霾指数PM2.5升高的原因之一, 某物理实验小组的同学们设计了如图所示的有害尾气排放检测电路。

在一项针对某种有害尾气浓度进行的测试中, 气敏电阻的阻值随有害尾气浓度变化的部分数据如下表所示。

已知电源电压18V恒定不变, R0为定值电阻, R为气敏电阻。

有害尾气浓度/%V ol … 2.5 5 7.5 10 15 …R/Ω…8 5.2 3.9 3 2 …（1）测试过程中, 闭合开关S, 当电压表读数为13V时, 电流表的读数为0.5A, 求电阻R0的阻值是多大？（2）闭合开关S, 当这种有害尾气浓度增大到15%Vol时, 则在1min内定值电阻R0产生的热量是多大？（3）当电路消耗的总功率为18W时, 有害尾气的浓度是多少？4. 图所示, 电源两端电压保持不变, 电阻R1的阻值为10Ω, 电阻R2的阻值为20Ω, 当只闭合开关S1时, 电流表的示数为1.2A。

求:（1）电源电压U；（2）开关S1.S2都闭合时, 电路消耗的总功率P。

5. 实验室使用的电压表是由小量程的电流表G改装而成的, 图乙是小量程电流表G改装成电压表的原理图, 当将“﹣”和“3”接线柱接入电路时, 表示电压表的量程为3V；当将“﹣”和“15”接线柱接入电路时, 表示电压表时量程为15V, 已知小量程电流表G的满偏电流为3mA, 内阻为10Ω, 试求:（1）将小量程电流表G直接接入电路中, 当指针满偏时其两端的电压为多少？（2）改装后的电压表内部电阻R1.R2的阻值。
