瞬态抑制二极管工作原理及选型应用

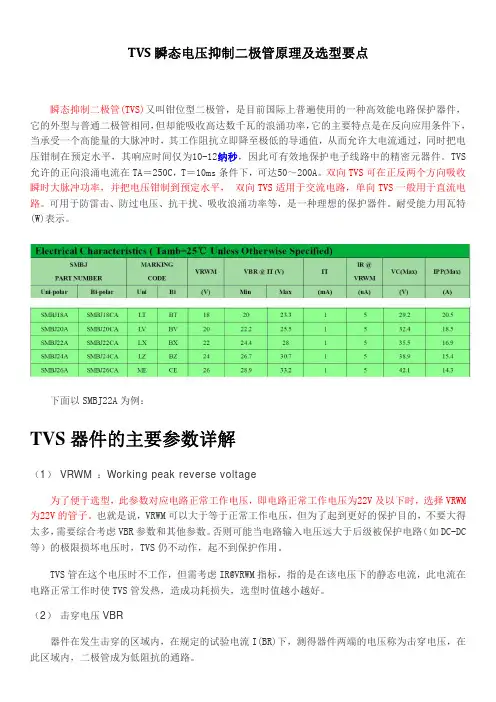

TVS瞬态电压抑制二极管原理及选型要点瞬态抑制二极管(TVS)又叫钳位型二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12纳秒，因此可有效地保护电子线路中的精密元器件。

TVS 允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平， 双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

下面以SMBJ22A为例：TVS器件的主要参数详解（1） VRWM ：Working peak reverse voltage为了便于选型，此参数对应电路正常工作电压，即电路正常工作电压为22V及以下时，选择VRWM 为22V的管子。

也就是说，VRWM可以大于等于正常工作电压，但为了起到更好的保护目的，不要大得太多，需要综合考虑VBR参数和其他参数。

否则可能当电路输入电压远大于后级被保护电路（如DC-DC 等）的极限损坏电压时，TVS仍不动作，起不到保护作用。

TVS管在这个电压时不工作，但需考虑IR@VRWM指标，指的是在该电压下的静态电流，此电流在电路正常工作时使TVS管发热，造成功耗损失，选型时值越小越好。

（2） 击穿电压VBR器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

此参数有最小值和最大值，代表TVS动作电压区间，SMBJ22A在24.4-28V之间的任意电压工作都是符合要求的，如1个SMBJ22A管子实际动作电压为25V，那么也在这个区间，其输出电压会钳位在25V，而不会高于25V。

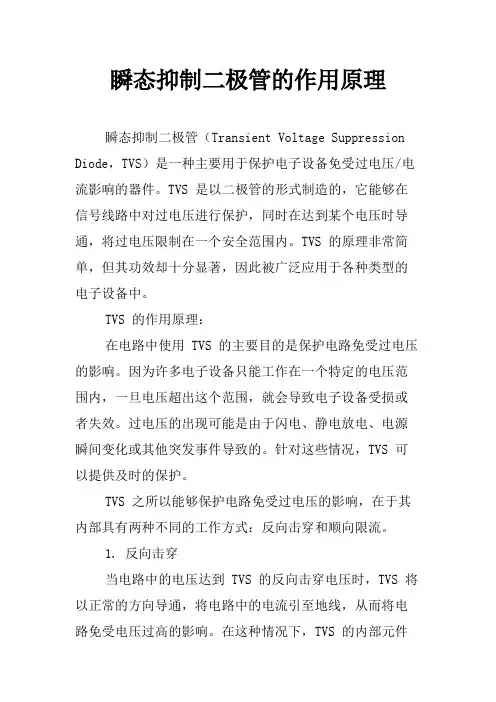

瞬态抑制二极管的作用原理瞬态抑制二极管（Transient Voltage Suppression Diode，TVS）是一种主要用于保护电子设备免受过电压/电流影响的器件。

TVS 是以二极管的形式制造的，它能够在信号线路中对过电压进行保护，同时在达到某个电压时导通，将过电压限制在一个安全范围内。

TVS 的原理非常简单，但其功效却十分显著，因此被广泛应用于各种类型的电子设备中。

TVS 的作用原理：在电路中使用 TVS 的主要目的是保护电路免受过电压的影响。

因为许多电子设备只能工作在一个特定的电压范围内，一旦电压超出这个范围，就会导致电子设备受损或者失效。

过电压的出现可能是由于闪电、静电放电、电源瞬间变化或其他突发事件导致的。

针对这些情况，TVS 可以提供及时的保护。

TVS 之所以能够保护电路免受过电压的影响，在于其内部具有两种不同的工作方式：反向击穿和顺向限流。

1. 反向击穿当电路中的电压达到 TVS 的反向击穿电压时，TVS 将以正常的方向导通，将电路中的电流引至地线，从而将电路免受电压过高的影响。

在这种情况下，TVS 的内部元件将发生快速击穿，内部电路瞬间变为导体，从而将电路中的电压降低到安全范围内。

当电压回到正常工作电压范围内时，TVS 将自动恢复其原有的状态。

2. 顺向限流在过电压的情况下，当电路中的电压超过 TVS 的顺向电压时，TVS 将开始限流，阻止电流进入电路。

这种限流效应是通过 TVS 的 PN 结构实现的。

PN 结的两个端点之间是独立的，当一个端点的电压达到电路中电压的顺向电压时，该端点将变为导体，允许电流流过。

这样，顺向限流器就起到了限制电流的作用。

优点：1. TVS 是一种电容稳定性好、响应速度快的器件。

2. TVS 可以快速响应过电压，能够迅速将过电压限减到安全范围内。

3. TVS 可以快速恢复到正常状态，其具有自愈性能。

4. TVS 具有坚固性和可靠性，其寿命长，抗干扰能力强。

TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。

瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。

如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。

若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。

瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

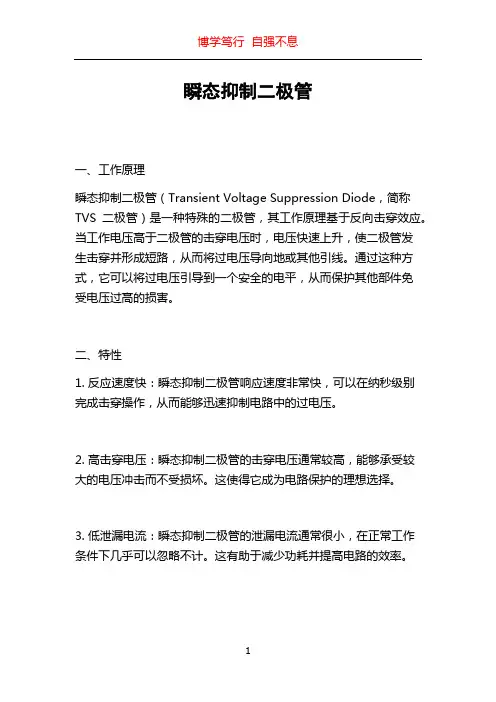

瞬态抑制二极管一、工作原理瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种特殊的二极管，其工作原理基于反向击穿效应。

当工作电压高于二极管的击穿电压时，电压快速上升，使二极管发生击穿并形成短路，从而将过电压导向地或其他引线。

通过这种方式，它可以将过电压引导到一个安全的电平，从而保护其他部件免受电压过高的损害。

二、特性1. 反应速度快：瞬态抑制二极管响应速度非常快，可以在纳秒级别完成击穿操作，从而能够迅速抑制电路中的过电压。

2. 高击穿电压：瞬态抑制二极管的击穿电压通常较高，能够承受较大的电压冲击而不受损坏。

这使得它成为电路保护的理想选择。

3. 低泄漏电流：瞬态抑制二极管的泄漏电流通常很小，在正常工作条件下几乎可以忽略不计。

这有助于减少功耗并提高电路的效率。

4. 大电流承受能力：瞬态抑制二极管能够承受较大的电流冲击，从而保护电路中的其他元器件免受过电流损害。

5. 长寿命：由于瞬态抑制二极管一般工作在击穿电压以下的电压范围内，因此其寿命较长，可靠性较高。

三、应用案例瞬态抑制二极管在电子行业有着广泛的应用。

以下是几个常见的应用案例：1. 电源保护：在电源电路中，瞬态抑制二极管被用来保护负载设备免受电压突波和瞬态电压的影响。

它能够将高电压引导到地线，从而保护电路中的其他元件。

2. 通信设备保护：瞬态抑制二极管可以用于保护通信设备中的电子元器件免受雷击和电磁干扰的影响。

当突发电压超过设备工作范围时，TVS二极管能迅速击穿，吸收过电压，保护设备正常工作。

3. 汽车电子系统：汽车电子系统需要抵抗来自电磁干扰和电压峰值的损害。

瞬态抑制二极管被广泛应用于汽车电子设备中，以保护各种电子元器件，如发动机控制单元(ECU)、电动机驱动器和GPS设备。

4. 工业控制系统：工业控制系统的稳定性和可靠性对生产过程至关重要。

瞬态抑制二极管可用于保护各种工业控制设备免受电压干扰和突发电压冲击。

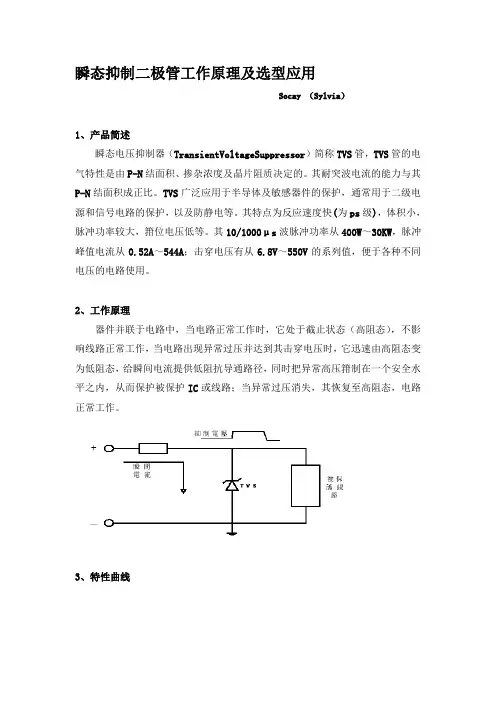

瞬态抑制二极管工作原理及选型应用Socay （Sylvia）1、产品简述瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。

其耐突波电流的能力与其P-N结面积成正比。

TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。

其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。

其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。

2、工作原理器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。

3、特性曲线4、主要特性参数①反向断态电压(截止电压)VRWM与反向漏电流IR：反向断态电压(截止电压)VRWM 表示TVS管不导通的最高电压，在这个电压下只有很小的反向漏电流IR。

②击穿电压VBR：TVS管通过规定的测试电流IT时的电压，这是表示TVS管导通的标志电压（P4SMA、P6SMB、1.5SMC、P4KE、P6KE、1.5KE系列型号中的数字就是击穿电压的标称值，其它系列的数字是反向断态电压值）。

TVS管的击穿电压有±5%的误差范围（不带“A”的为±10%）。

③脉冲峰值电流IPP：TVS管允许通过的10/1000μs波的最大峰值电流（8/20μs 波的峰值电流约为其5倍左右），超过这个电流值就可能造成永久性损坏。

在同一个系列中，击穿电压越高的管子允许通过的峰值电流越小。

④最大箝位电压VC：TVS管流过脉冲峰值电流IPP时两端所呈现的电压。

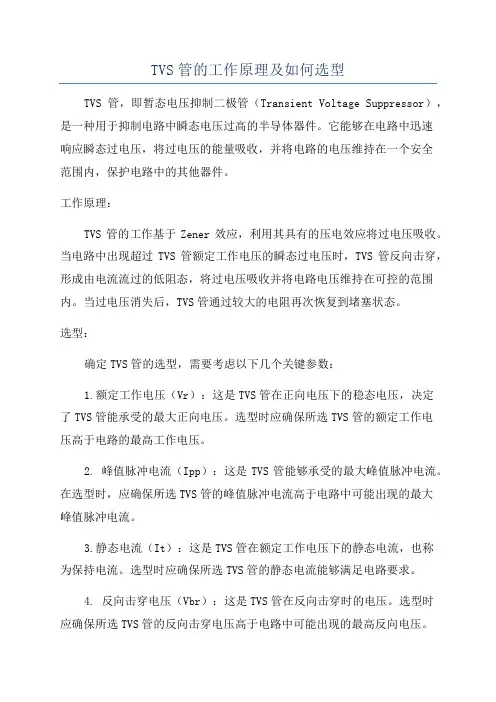

TVS管的工作原理及如何选型TVS管，即暂态电压抑制二极管（Transient Voltage Suppressor），是一种用于抑制电路中瞬态电压过高的半导体器件。

它能够在电路中迅速响应瞬态过电压，将过电压的能量吸收，并将电路的电压维持在一个安全范围内，保护电路中的其他器件。

工作原理：TVS管的工作基于Zener效应，利用其具有的压电效应将过电压吸收。

当电路中出现超过TVS管额定工作电压的瞬态过电压时，TVS管反向击穿，形成由电流流过的低阻态，将过电压吸收并将电路电压维持在可控的范围内。

当过电压消失后，TVS管通过较大的电阻再次恢复到堵塞状态。

选型：确定TVS管的选型，需要考虑以下几个关键参数：1.额定工作电压（Vr）：这是TVS管在正向电压下的稳态电压，决定了TVS管能承受的最大正向电压。

选型时应确保所选TVS管的额定工作电压高于电路的最高工作电压。

2. 峰值脉冲电流（Ipp）：这是TVS管能够承受的最大峰值脉冲电流。

在选型时，应确保所选TVS管的峰值脉冲电流高于电路中可能出现的最大峰值脉冲电流。

3.静态电流（It）：这是TVS管在额定工作电压下的静态电流，也称为保持电流。

选型时应确保所选TVS管的静态电流能够满足电路要求。

4. 反向击穿电压（Vbr）：这是TVS管在反向击穿时的电压。

选型时应确保所选TVS管的反向击穿电压高于电路中可能出现的最高反向电压。

5. 响应时间（Trr）：这是TVS管从击穿到恢复到保持电流状态所需的时间。

较短的响应时间有助于更快地保护电路。

6.功耗：这是TVS管在保持电流下消耗的功率，通常以瓦特（W）为单位。

选型时应考虑TVS管的功耗是否符合电路的要求。

7.封装类型：根据具体应用的要求选择合适的封装类型，如SMB、SMD、DO-214、DO-15等。

除了以上关键参数外，还需要根据电路的特性和需求来选择合适的TVS管。

同时，还应考虑TVS管的质量可靠性、温度特性以及成本等因素。

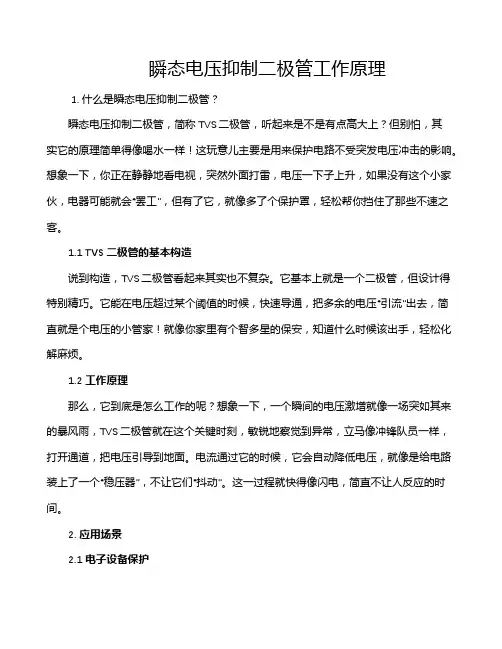

瞬态电压抑制二极管工作原理1. 什么是瞬态电压抑制二极管？瞬态电压抑制二极管，简称TVS二极管，听起来是不是有点高大上？但别怕，其实它的原理简单得像喝水一样！这玩意儿主要是用来保护电路不受突发电压冲击的影响。

想象一下，你正在静静地看电视，突然外面打雷，电压一下子上升，如果没有这个小家伙，电器可能就会“罢工”，但有了它，就像多了个保护罩，轻松帮你挡住了那些不速之客。

1.1 TVS二极管的基本构造说到构造，TVS二极管看起来其实也不复杂。

它基本上就是一个二极管，但设计得特别精巧。

它能在电压超过某个阈值的时候，快速导通，把多余的电压“引流”出去，简直就是个电压的小管家！就像你家里有个智多星的保安，知道什么时候该出手，轻松化解麻烦。

1.2 工作原理那么，它到底是怎么工作的呢？想象一下，一个瞬间的电压激增就像一场突如其来的暴风雨，TVS二极管就在这个关键时刻，敏锐地察觉到异常，立马像冲锋队员一样，打开通道，把电压引导到地面。

电流通过它的时候，它会自动降低电压，就像是给电路装上了一个“稳压器”，不让它们“抖动”。

这一过程就快得像闪电，简直不让人反应的时间。

2. 应用场景2.1 电子设备保护那TVS二极管在哪些地方常见呢？其实，几乎所有的电子设备都离不开它。

无论是手机、电脑还是家里的各种电器，TVS二极管都默默地在其中扮演着保护者的角色。

尤其是在雷电天气或者电源波动的情况下，有了它，电器才会像吃了定心丸一样，安稳得多。

2.2 工业与汽车领域不仅仅是家用电器，在工业和汽车领域，TVS二极管也经常出现在保护电路的名单上。

比如在汽车的电气系统中，突然的电压波动可能会影响到发动机、导航系统等关键部分，有了TVS二极管的保护，车主们才能安心开车，不用担心“抛锚”的尴尬。

真是“稳得一逼”！3. 如何选择合适的TVS二极管？3.1 根据电压规格选择TVS二极管的时候，可得谨慎哦！首先得看电压规格，要确保它能承受你电路的正常工作电压。

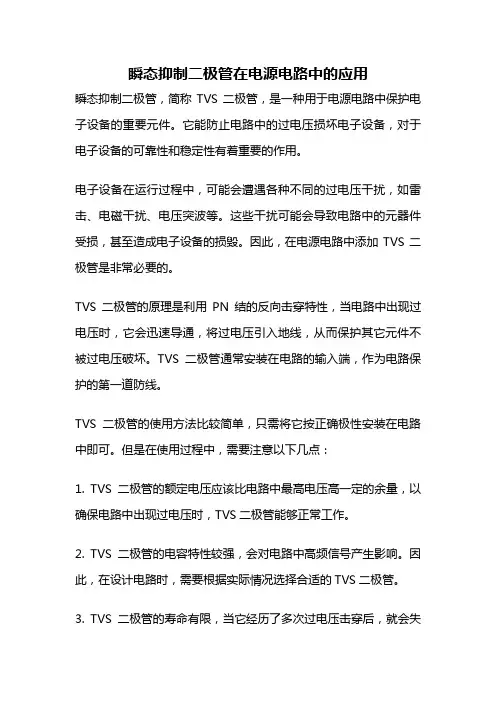

瞬态抑制二极管在电源电路中的应用
瞬态抑制二极管，简称TVS二极管，是一种用于电源电路中保护电子设备的重要元件。

它能防止电路中的过电压损坏电子设备，对于电子设备的可靠性和稳定性有着重要的作用。

电子设备在运行过程中，可能会遭遇各种不同的过电压干扰，如雷击、电磁干扰、电压突波等。

这些干扰可能会导致电路中的元器件受损，甚至造成电子设备的损毁。

因此，在电源电路中添加TVS二极管是非常必要的。

TVS二极管的原理是利用PN结的反向击穿特性，当电路中出现过电压时，它会迅速导通，将过电压引入地线，从而保护其它元件不被过电压破坏。

TVS二极管通常安装在电路的输入端，作为电路保护的第一道防线。

TVS二极管的使用方法比较简单，只需将它按正确极性安装在电路中即可。

但是在使用过程中，需要注意以下几点：
1. TVS二极管的额定电压应该比电路中最高电压高一定的余量，以确保电路中出现过电压时，TVS二极管能够正常工作。

2. TVS二极管的电容特性较强，会对电路中高频信号产生影响。

因此，在设计电路时，需要根据实际情况选择合适的TVS二极管。

3. TVS二极管的寿命有限，当它经历了多次过电压击穿后，就会失
去保护作用，需要及时更换。

在电源电路中，TVS二极管通常与其它保护元件一起使用，如保险丝、熔断器等，形成完整的保护系统。

这样可以确保电子设备在各种干扰情况下能够正常工作，保障电子设备的可靠性和稳定性。

TVS二极管在电源电路中的应用非常重要，它能够有效防止电路中的过电压损坏电子设备。

在实际应用中，需要合理选择、安装和维护TVS二极管，以确保电子设备的稳定工作。

瞬态电压抑制二极管参数瞬态电压抑制二极管（TVS二极管）是一种特殊设计的二极管，用于保护电子电路免受瞬时高压冲击的损害。

它是一种用于限制电路中瞬时高电压的特殊元件，主要用于保护电子元件、器件和系统。

TVS二极管可以快速响应潜在的过压或ESD（静电放电）事件，通过将过压转移到接地，以稳定电路工作。

下面将详细介绍TVS二极管的参数。

一、工作原理TVS二极管是利用其结构特性来实现对瞬态电压的抑制。

当电路中发生瞬态过压时，TVS二极管的电压会迅速上升，形成导通通道，使得过电压的能量通过TVS二极管分流到地。

这样可以将瞬态过压的能量耗散在TVS二极管中，从而保护其他电子器件不受损害。

TVS二极管对于电子电路的保护起着非常重要的作用。

二、参数及性能指标1. 额定工作电压（VRM）额定工作电压是TVS二极管在正常工作条件下允许通过的最大电压。

在选型时需要根据电路的工作电压来选择合适的TVS二极管，通常应该确保额定工作电压大于最大工作电压，以保证TVS二极管的可靠性和稳定性。

一般而言，额定工作电压越高，TVS二极管的耐压能力越强。

2. 峰值脉冲功率（PPM）峰值脉冲功率表示TVS二极管在瞬态电压下能够吸收的能量，通常以瓦特（W）为单位。

PPM越大，表示TVS二极管在瞬态过压时具有更好的能量吸收能力，在保护电路时具有更高的效果。

3. 反向漏电流（IRM）TVS二极管在反向电压下的漏电流，通常以微安（μA）级别计算。

IRM越小，表示TVS 二极管在不导通时的耗散功率较低，可以减小对电路的影响。

4. 反向峰值脉冲电压（VRM）反向峰值脉冲电压表示TVS二极管在正向电压超过额定工作电压时的最大反向电压。

选型时应确保电路的最大反向峰值电压小于TVS二极管的额定反向峰值脉冲电压，以确保TVS二极管能够有效保护电路。

5. 响应时间（RESPONSE TIME）TVS二极管的响应时间是指当工作电压超过额定电压时，TVS二极管开始工作的时间。

瞬态电压抑制二极管参数瞬态电压抑制二极管（TVS）是一种用于保护电子设备不受瞬态过电压影响的器件。

它可以在毫微秒内响应电压过高的情况，将超过设定电压的电压转移到接地，从而保护电路中的其他元器件。

TVS二极管的参数涉及到很多方面，包括其特性、应用范围、选型指南等方面。

下面我们将详细介绍TVS二极管的参数及其相关知识。

一、TVS二极管的特性参数1. 额定峰值功率（Ppp）额定峰值功率是TVS二极管可以吸收的瞬态过电压脉冲功率的最高值。

通常以瓦特（W）来表示。

在选型时，需要根据系统的功耗和预期的过电压脉冲情况来选择合适的额定峰值功率。

2. 额定工作电压（Vrwm）额定工作电压是TVS二极管可以承受的最大持续反向工作电压。

通常以伏特（V）来表示。

在选型时，需要根据系统工作电压的范围来选择适合的额定工作电压。

3. 反向击穿电压（Vbr）反向击穿电压是TVS二极管在反向电压作用下，开始导通的电压。

通常以伏特（V）来表示。

在选型时，需要根据系统的工作电压和安全裕度来选择适合的反向击穿电压。

4. 触发电压（Vt）触发电压是TVS二极管开始导通的电压。

通常以伏特（V）来表示。

在选型时，需要考虑系统工作电压、过电压情况和TVS二极管的响应速度来选择合适的触发电压。

5. 最大脉冲电流（Ipp）最大脉冲电流是TVS二极管可以承受的瞬态过电流的最大值。

通常以安培（A）来表示。

在选型时，需要考虑系统的过电流情况和TVS二极管的耐受能力来选择合适的最大脉冲电流。

二、TVS二极管的应用范围TVS二极管广泛应用于电子设备中，特别是在电源供电、通信、工业控制和汽车电子等领域。

在这些领域中，TVS二极管可以有效保护电路不受来自闪电击击、电压瞬变和电磁干扰等因素的影响，从而提高系统的稳定性和可靠性。

三、TVS二极管的选型指南在选择TVS二极管时，需要考虑以下几个方面：1. 确定系统的工作电压范围和过电压情况；2. 根据系统的功耗和预期过电压脉冲情况选择合适的额定峰值功率；3. 根据系统的工作电压和安全裕度选择合适的额定工作电压和反向击穿电压；4. 根据系统的工作电压、过电压情况和TVS二极管的响应速度选择合适的触发电压；5. 根据系统的过电流情况和TVS二极管的耐受能力选择合适的最大脉冲电流。

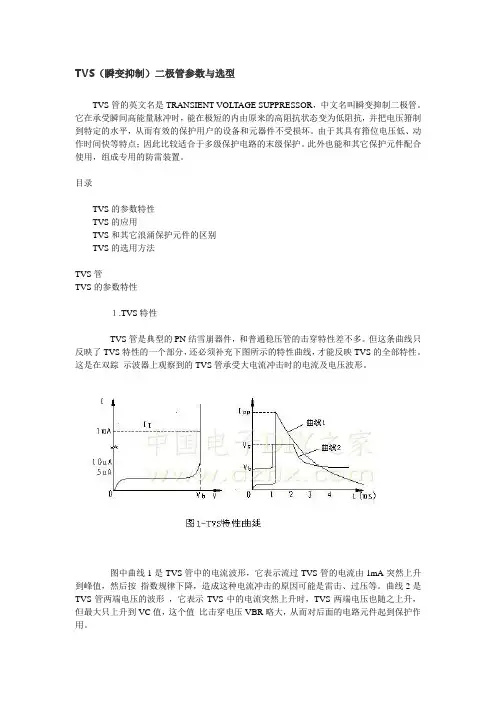

TVS（瞬变抑制）二极管参数与选型TVS管的英文名是TRANSIENT VOLTAGE SUPPRESSOR，中文名叫瞬变抑制二极管。

它在承受瞬间高能量脉冲时，能在极短的内由原来的高阻抗状态变为低阻抗，并把电压箝制到特定的水平，从而有效的保护用户的设备和元器件不受损坏。

由于其具有箝位电压低、动作时间快等特点；因此比较适合于多级保护电路的末级保护。

此外也能和其它保护元件配合使用，组成专用的防雷装置。

目录TVS的参数特性TVS的应用TVS和其它浪涌保护元件的区别TVS的选用方法TVS管TVS的参数特性１.TVS特性TVS管是典型的PN结雪崩器件，和普通稳压管的击穿特性差不多。

但这条曲线只反映了TVS特性的一个部分，还必须补充下图所示的特性曲线，才能反映TVS的全部特性。

这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。

图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。

曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。

TVS在电路中和稳压管一样，是反向使用的。

2.参数说明A.击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。

B.测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。

一般情况下IT取１mA。

C.反向变位电压（VRWM）：TVS的最大额定直流工作电压,当TVS两端电压继续上升，TVS将处于高阻状态。

此参数也可被认为是所保护电路的工作电压。

D.最大反向漏电流（IR）：在工作电压下测得的流过TVS的最大电流。

E.最大峰值脉冲电流（IPP）：TVS允许流过的最大浪涌电流，它反映了TVS的浪涌抑制能力。

F.最大箝位电压（VC）：当TVS管承受瞬态高能量冲击时，管子中流过大电流，峰值为IPP，端电压由VRWM值上升到VC值就不再上升了，从而实现了保护作用。

双向tvs瞬态抑制二极管的工作原理双向TVS瞬态抑制二极管的工作原理大家好，今天我要给大家讲解一下双向TVS瞬态抑制二极管的工作原理。

我们要明白什么是双向TVS瞬态抑制二极管，它有什么作用。

双向TVS瞬态抑制二极管是一种电子元器件，它可以在同一电路中实现正向和反向导通功能。

当电压达到某一值时，它会自动切换导通状态，从而保护其他元器件不受过电压的影响。

下面，我将从三个方面来详细讲解它的工作原理。

一、正向导通1.1 工作原理双向TVS瞬态抑制二极管的正向导通原理是利用其PN结的正向击穿特性。

当正向电压加在二极管两端时，PN结区域的载流子浓度迅速增加，使得pn结两侧形成一个低阻抗区域。

这时，电流可以通过这个低阻抗区域顺利地流入或流出二极管，实现导通。

1.2 关键参数正向导通的关键参数有两个：一是反向电压(VR),二是最大反向电流(IR)。

反向电压是指在二极管没有导通时，两端所加的最大电压。

当反向电压超过一定值时，二极管会进入截止状态，不再导通。

最大反向电流是指在反向电压为零时，二极管能够承受的最大反向电流。

这两个参数决定了二极管在正常工作状态下的性能。

二、反向导通2.1 工作原理双向TVS瞬态抑制二极管的反向导通原理是利用其PN结的反向击穿特性。

当反向电压加在二极管两端时，PN结区域的载流子浓度迅速降低，使得pn结两侧形成一个高阻抗区域。

这时，由于高阻抗区域的存在，电流无法通过这个区域流过二极管，实现反向导通。

由于二极管内部的P区和N区的载流子浓度差异较大，会产生一个较大的反向漏电流。

2.2 关键参数反向导通的关键参数同样有两个：一是反向电压(VR),二是最大反向漏电流(IR)。

反向电压是指在二极管没有导通时，两端所加的最大电压。

当反向电压超过一定值时，二极管会进入截止状态，不再反向导通。

最大反向漏电流是指在反向电压为零时，二极管能够承受的最大反向漏电流。

这两个参数决定了二极管在反向工作状态下的性能。

双向tvs瞬态抑制二极管的工作原理双向TVS瞬态抑制二极管的工作原理大家好，今天我给大家讲解一下双向TVS瞬态抑制二极管的工作原理。

我们要明白什么是双向TVS瞬态抑制二极管，它有什么作用。

双向TVS瞬态抑制二极管是一种电子元件，它可以实现正反向电压的瞬态抑制，保护其他元器件免受过电压的影响。

接下来，我将从三个方面来详细讲解它的工作原理。

一、正向电压抑制1.1 原理当正向电压加在双向TVS瞬态抑制二极管上时，由于二极管的正向导通特性，电流会从源端流向负载端，同时二极管的反向击穿电压会使得反向电流很小，从而达到抑制过电压的目的。

1.2 结构双向TVS瞬态抑制二极管的结构主要由阳极、阴极和两个PN结组成。

阳极是P型半导体，阴极是N型半导体，两个PN结分别连接在阳极和阴极上。

当正向电压作用在阳极上时，阳极上的P型半导体会发生载流子扩散，形成大量的自由电子，这些电子会从阳极流向阴极，同时阴极上的N型半导体也会发生载流子扩散，形成大量的空穴，这些空穴会从阴极流向阳极。

这样，就形成了一个从源端到负载端的电流路径。

1.3 应用双向TVS瞬态抑制二极管广泛应用于电源线路、信号线路、汽车电子、照明电路等领域，用于保护其他元器件免受过电压的影响。

二、反向电压抑制2.1 原理当反向电压加在双向TVS瞬态抑制二极管上时，由于二极管的反向击穿电压，会导致反向电流急剧增大，从而消耗掉反向电压，保护其他元器件免受过电压的影响。

2.2 结构双向TVS瞬态抑制二极管的结构与正向电压抑制时的相反，阳极和阴极的位置互换。

为了提高反向击穿电压，通常会在阴极上添加一个电容，这样在反向电压作用下，电容会充电，使得阴极上的电压逐渐升高，直到达到击穿电压为止。

2.3 应用双向TVS瞬态抑制二极管同样广泛应用于电源线路、信号线路、汽车电子、照明电路等领域，用于保护其他元器件免受过电压的影响。

三、总结通过以上介绍，我们可以看出双向TVS瞬态抑制二极管具有正反向电压抑制的功能，可以有效地保护其他元器件免受过电压的影响。

5v瞬态电压抑制二极管瞬态电压抑制二极管（TransientVoltageSuppressor，称TVS）是一种用于抑制高峰电压的电子元件，可以有效的抑制过压的发生，减少电路的损坏率。

5V瞬态电压抑制二极管可以有效的保护5V电路，并且具有广泛的应用前景。

本文将详细介绍5V瞬态电压抑制二极管的工作原理，性能特点，及其在实际应用中的重要性。

一、5V瞬态电压抑制二极管的工作原理5V瞬态电压抑制二极管的工作原理与普通的二极管元件类似，但是具有更强的电压和功率抑制功能。

5V瞬态电压抑制二极管的基本原理是当被抑制的电压达到一定的阈值时，它会被触发，导致电流通过二极管，从而抑制电压过高造成的危害。

二、5V瞬态电压抑制二极管的性能特点5V瞬态电压抑制二极管主要具有三个性能特点：（1）高抑制电压： 5V瞬态电压抑制二极管的抑制阈值一般为5V，因此可以有效的抑制电压过高造成的危害。

（2）高抗扰度： 5V瞬态电压抑制二极管具有很高的抗干扰性能，可以有效的抑制电路中外引入的干扰。

（3）低成本： 5V瞬态电压抑制二极管的成本低，因此普遍用于家用电器、计算机及其他电子产品中。

三、5V瞬态电压抑制二极管在实际应用中的重要性由于5V瞬态电压抑制二极管具有高抑制电压、高抗干扰性和低成本等优点，因此已经普遍应用在家用电器、计算机及其他电子产品中。

5V瞬态电压抑制二极管可以有效的保护5V电路，减少因电路电压过高而导致的损坏，保障整个电路正常工作。

此外，5V瞬态电压抑制二极管还可用于抑制不同类型电路的电压，如太阳能电池、机器人控制电路等。

总之，5v瞬态电压抑制二极管由于具有高抗干扰性、低成本优点，在家用电器、计算机及其他电子产品中应用广泛，可以有效的保护电路，减少电路的损坏率，在电子领域具有重要的意义。

瞬态抑制二极管的详细介绍和使用指导
一、瞬态抑制二极管介绍
瞬态抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制和减少设备内部电路的偶然突发电压及峰值电压传播的继电器器件。

由于它能抑制来自外部扰动源的瞬变电压，它又被称为瞬变电压抑制器（Transient Voltage Suppressors，TVS）。

它的工作原理是，当外部突发电压超过预先设定的电压，就会导致TVS二极管突然导通，迅速把外部扰动源的传入电压引入到地系统或接地系统。

它主要有三种：一极式瞬态抑制二极管、双极式瞬态抑制二极管和三极式瞬态抑制二极管，可以用来保护单极系统、双极系统和三极系统。

二、瞬态抑制二极管的使用指导
1、正确安装
一般来说，TVS二极管需要通过焊接来安装，然而它们的焊接零件较小，相对较脆，因此安装时需要注意它们的焊接零件是否正确。

安装完成后，应检查TVS的外壳是否紧贴系统板的基板。

2、安装位置
TVS除了需要安置在可能受到外部扰动源影响的部位外，需要进行正确安。

防反二极管的原理及应用一、介绍防反二极管，也称为瞬态电压抑制器（Transient Voltage Suppressor，简称TVS），是一种用于保护电子设备的重要电路元件。

它能够在电路中防止过电压的侵入，从而保护其他电子元件免受损坏。

二、原理防反二极管的原理是利用正向击穿电压低于反向击穿电压的特性。

当电路中出现过电压时，防反二极管会迅速转变为一个低阻的通路，将过电压引导到地线或电源，以吸收过电压的能量。

这样一来，其他电子元件就能得到保护，防止其受到损坏。

三、构造防反二极管由两个半导体材料（P型和N型）组成，这两个半导体之间有一个PN结。

构造形式有多种，最常见的是二极管形式的防反二极管。

此外，还有防反二极管阵列、防反二极管浪涌抑制器等不同类型的构造。

四、特点防反二极管具有以下几个主要特点：•低动态电阻：防反二极管在正向工作时，动态电阻非常低，使它能够快速响应过电压。

•高击穿电压：防反二极管的反向击穿电压一般都很高，能够承受较大的过电压。

•快速响应：防反二极管能够在纳秒级的时间内响应过电压，以保护其他电子元件。

•高能量吸收能力：防反二极管能够吸收大量的功率和能量，保护电路元件免受过电压的侵害。

五、应用防反二极管在电子设备中有广泛的应用。

下面列举了几个常见的应用场景：1.保护电路元件：防反二极管可以用来保护电子设备中的其他元件，例如保护稳压器、集成电路等免受过电压的损害。

2.防雷击保护：防反二极管可以应用于电力系统、通讯系统等需要防止雷击的场景，以保护设备免受雷电侵害。

3.电源稳压：在电源稳压电路中，防反二极管可以用于限制过电压的出现，保护负载设备。

4.信号线保护：在数据传输线、通信线路等场景中，防反二极管可以用于保护信号线不受干扰或过电压的影响。

5.汽车电子领域：防反二极管常常应用于汽车电子设备中，如电子点火系统、车载娱乐系统等，以保护各种设备免受电压干扰。

六、总结防反二极管作为一种重要的电路保护元件，在电子设备中得到了广泛的应用。

什么是TVS瞬态抑制二极管，瞬态抑制二极管（Transient V oltage Suppressor）简称TVS 管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。

其耐突波电流的能力与其P-N结面积成正比。

当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

TVS管工作原理：器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。

TVS允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS 可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

TVS二极管可以很方便地与其它器件集成在一个芯片上，现有很多将EMI过滤和RFI 防护等功能与TVS管集成在一起的器件，不但减少设计所采用的器件数目降低成本，而且也避免PCB板上布线时易诱发的伴生自感。

瞬态电压抑制二极管的选用原则在选用瞬态电压抑制二极管(TVS)时，必须考虑电路的具体条件，一般应遵循以下原则：1) 箝位电压Vc(MAX)不大于电路的最大允许安全电压。

2) 最大反向工作电压(变位电压)VRWM不低于电路的最大工作电压，一般可以选VRWM等于或略高于电路最大工作电压。

3) 额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。

下面是TVS在电路应用中的典型例子:TVS用于交流电路图2-1是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。

提到TVS,大部分电子工程师基本都知道是用来端口防护的，防止端口瞬间的电压冲击造成后级电路的损坏。

山于其在电路中的极其®要的地位，但是，针对TVS的选型过程，很多厂家都是直接给推荐电路，直接告诉设计者答案选择哪个器件，却很少对选型过程提供理论讣算，大部分的电子工程师针对TVS选型的时候，老人凭经验，新人凭参考，一旦更换厂家或者更换测试条件，就无从下手了，本文就专门解决该问题，让新人老人对TVS选型都能得心应手。

01TVS工作原理TVS (Transient Voltage Suppressors) » 即瞬态电压抑制器，乂称雪崩击穿二极管。

它是采用半导体工艺制成的单个PN结或多个PN结集成的器件。

TVS有单向与双向之分，单向TVS 一般应用于直流供电电路，双向TVS应用于电压交变的电路。

如图1所示，应用于直流电路时单向TVS反向并联于电路中，当电路正常工作时，TVS处于截止状态(高阻态)，不影响电路正常工作。

当电路出现异常过电压并达到TVS (雪崩)击穿电压时，TVS迅速山高电阻状态突变为低电阻状态，泄放山异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常过电压的损坏。

当异常过电压消失后，TVS阻值乂恢复为高阻态。

O2TVS关键参数工欲善其事，必先利其器，要用好TVS,必须先了解其关键的参数。

(1)▼^^截止电压：TVS的最高工作电压，可连续施加而不引起TVS劣化或损坏的最高工作峰值电压或直流峰值电压。

对于交流电压，用最高工作电压有效值表示，在V RWM 下，TVS认为是不工作的，即是不导通的。

换一句话，电路的最高工作电压必须小于Vrwm,否则将会导致TVS动作导致电路异常。

(2)I R漏电流：漏电流，也称待机电流。

在规定温度和最高工作电压条件下，流过TVS的最大电流。

TVS的漏电流一般是在截止电圧下测量，对于某一型号TVS, I R应在规定值范围内。
