瞬态抑制二极管型号

1.5KE-瞬态抑制二极管型号
瞬态电压抑制二极管参数（TVS）资料Microsemi公司资料封装：DO-201
瞬态抑制二极管的选型
1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。

2、TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。

若选用的VWM太低，器件可
能进入雪崩或因反向漏电流太大影响电路的正常工作。

串行连接分电压，并行连接分电流。

3、TVS的最大箝位电压VC应小于被保护电路的损坏电压。

4、在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉
冲功率。

在确定最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

5、对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS器件。

6、根据用途选用TVS的极性及封装结构。

交流电路选用双极性TVS较为合理；多线保护选用TVS阵
列更为有利。

7、温度考虑。

瞬态电压抑制器可以在－55~+150℃之间工作。

如果需要TVS在一个变化的温度工作，
由于其反向漏电流ID是随增加而增大；功耗随TVS结温增加而下降，从+25℃到+175℃，大约线性下降50％雨击穿电压VBR随温度的增加按一定的系数增加。

因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

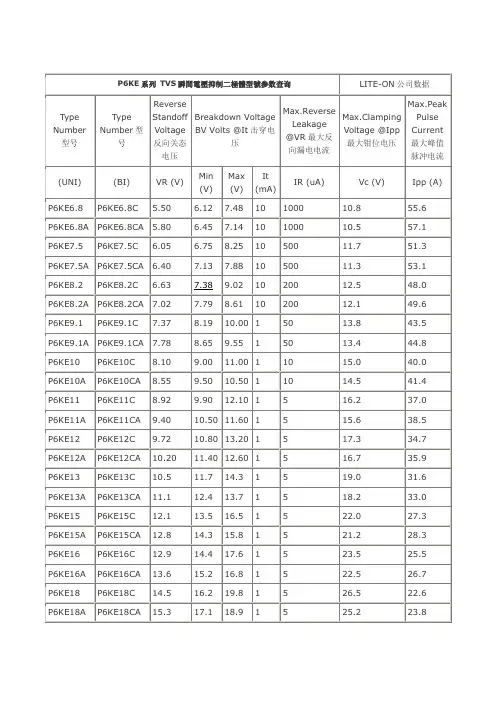

P6KE TVS瞬态抑制二极管型号
工作温度范围-55-175℃功率消耗- 最低600W
TVS瞬态电压抑制二极管原理
TVS瞬态抑制二极管封装。

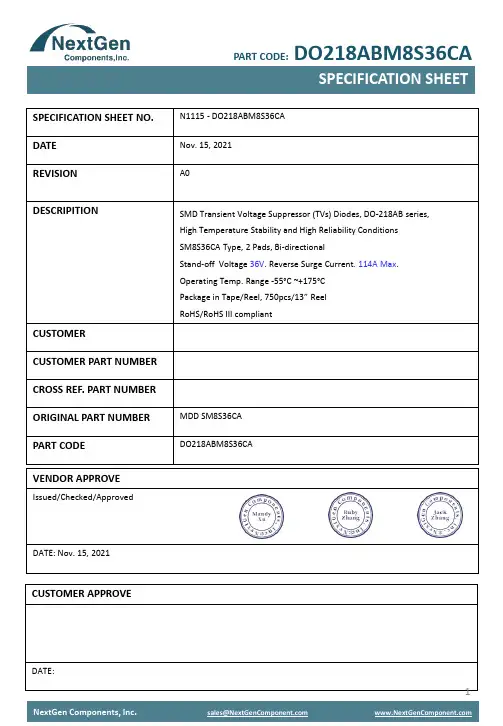

CUSTOMER APPROVEDATE:VENDOR APPROVEIssued/Checked/ApprovedDATE: Nov. 15, 2021SPECIFICATION SHEET NO.N1115 -DO218ABM8S36CA DATE Nov. 15, 2021REVISION A0DESCRIPITIONSMD Transient Voltage Suppressor (TVs) Diodes, DO-218AB series, High Temperature Stability and High Reliability Conditions SM8S36CA Type, 2 Pads, Bi-directionalStand-off Voltage 36V . Reverse Surge Current . 114A Max .Operating Temp. Range -55°C ~+175°C Package in Tape/Reel, 750pcs/13” Reel RoHS/RoHS III compliantCUSTOMERCUSTOMER PART NUMBER CROSS REF. PART NUMBER ORIGINAL PART NUMBER MDD SM8S36CA PART CODEDO218ABM8S36CA• Round Chip Produced By Chemical Method• Junction Passivated By Polyimide• T J –175 °C Capability Suitable For High Reliability And Automotive Requirement • Available In both Uni -directional and Bi-directional Polarity • Low Leakage Current • Low Forward Voltage Drop • High Surge Capability• Meet ISO7637-2 Surge Specification (Varied By Test Condition)• Meet MSL Level 1, Per J -STD_020, LF Max. Peak Of 245 °C • AEC –Q101 Quality• Use In Sensitive Electronics Protection Against Voltage Transients Included By Inductive Load Switching And Lighting, Especially For Automotive Load Dump Protection ApplicationMAIN FEATUREAPPLICATIONPART CODE GUIDERFQRequest For QuotationDO218ABM8S36CA121) DO218AB : SMD Transient Voltage Suppressor (TVs) Diodes, DO218AB series 2) M8S36CA : Type code for original part number SM8S36CADIMENSION (Unit: mm)Image for referenceRecommend Pad LayoutMarking: SM8S36CADO-218ABMECHANICAL DATAMAX. RATING & CHARACTERISTICS -Ratings at 25℃ambient temperature unless otherwise specified.Case Terminals Polarity Mounting PositionUnit Weight JEDEC DO-218AB molded plasticMatte tin plated leads, solderable per J-STD-002 & JESD22-B102Heatsink is AnodeMeets UL 94 V-0 flammability rating baseP/NHE3_X –RoHS Compliant &AEC –Q101 qualified(X: denotes revision code e. g A, B…)2.60 g/pcNote1. Non-repetitive current pulse derated above T A =25 °CParameterSYMBOLSVALUE UNITSMin.Typical Max.Peak Pulse Power Dissipation @10/1000µs Waveform P ppm6600W Peak Pulse Power Dissipation @10/1000µs WaveformP ppm 5200WPower Dissipation On Infinite Heatsink @ T C = 25 °C ( Fig. 1)P D 8.0WPeak Pulse Current On 10/1000μs Waveform (Note 1)I ppm 114APeak Forward Surge Current 8.3 Ms Single Half Sine-WaveI FSM 700AThermal Resistance Junction To Case R ΘJA 0.90°C/W Operating Junction Temperature RangeT J-55+175°CStorage Temperature Range T STG -55+175°CELECTRICALCHARACTERISTICS -Ratings at 25℃Parameter SYMBOLS VALUE UNITSMin.Typical Max. Breakdown Voltage V BR40.042.144.2VTest Current I T 5.0mAReverse Stand-Off V WM36.0VReverse Leakage @V WM I D10.0µAReverse Leakage @ V WM, T J= 175 °C I D150µAPeak Pulse Current @ 10/1000 µs Wave-form I PPM114AClamping Voltage @ I PPM V C58.1V Temp. Coefficient of V BR (Note 1)αT0.091%/ °CNote1. To calculate V BR vs Junction temperature, use the following formula: V BR at T J = V BR at 25 °C x 1+ αT x (T J-25)2. For all type Max. V F = 1.8V at I F= 100 A measured on 8.3ms single half Sine-wave or equivalent square wave,duty cycle = 4 pulses per minute Max.RELIABILITYNumber Experiment Items Experiment Method And Conditions ReferenceDocuments1Solder Resistance Test Test 260°C±5°C for 10 ±2 sec.Immerse body into solder 1/16” ±1/32"MIL-STD-750D METHOD-2031.22Solderability Test 230°C ±5°C for 5 -STD-750DMETHOD-2026.1 0 3Pull Test 1 kg in axial lead direction for 10 -STD-750DMETHOD-2036.44Bend Test 0.5Kg Weight Applied To Each Lead,Bending Arcs 90 °C ±5 °C For 3 TimesMIL-STD-750D METHOD-2036.45High Temperature ReverseBias Test T A=100°C for 1000 Hours at V R=80%Rated V RMIL-STD-750DMETHOD-1038.46Forward Operation Life Test TA=25°C Rated Average RectifiedCurrentMIL-STD-750D METHOD-1027.37Intermittent Operation LifeTest On state: 5 min with rated IRMS PowerOff state: 5 min with Cool Forced Air.On and off for 1000 cycles.MIL-STD-750DMETHOD-1036.38Pressure Cooker Test 15 PSIG, T A=121°C, 4 hours MIL-S-19500APPENOIXC9Temperature Cycling Test -55°C~+125°C; 30 Minutes For DwelledTime 5 minutes for transferred time.Total: 10 cycles.MIL-STD-750D METHOD-1051.710Thermal Shock Test 0°C for 5 minutes., 100°C for 5minutes,Total: 10 cyclesMIL-STD-750D METHOD-1056.711Forward Surge Test 8.3ms Single Sale Sine-wave One -STD-750DMETHOD-4066.4 12Humidity Test T A=65°C, RH=98% for 1000 -STD-750DMETHOD-1021.313High Temperature Storagelife Test 150°C for 1000 Hours MIL-STD-750DMETHOD-1031.5SUGGESTED REFLOW PROFILE (For Reference Only)Profile Feature Pb-Free Assembly Average Ramp-up Rate (Ts Max to Tp)3℃/second Max Preheat Temperature Min (Ts Min.)150℃Temperature Max (Ts Max.)200℃Time (ts Min. to ts Max.)60～180 secondsTemperature (T L)217℃Time maintainedaboveTime (t L)60～150 seconds Peak/Classification Temperature (Tp)260 ℃Time within 5℃of actual Peak Temperature (tp)20～40 seconds Ramp-down rate 6 ℃/Second Max.Time 25 ℃to Peak Temperature 6 minutes Max.Suggest reflow times 3 Times Max.RATINGS AND CHARACTERISTIC CURVES (For Reference Only)RATINGS AND CHARACTERISTIC CURVES (For Reference Only)RATINGS AND CHARACTERISTIC CURVES (For Reference Only)TAPE/REEL (Unit: mm)All Devices are packed in accordance with EIA standard RS-481-A and specifications. 750pcs/ReelItem Symbol Tolerance DO-218AB Carrier width A+/-0.3010.80Carrier Length B+/-0.3016.13Carrier Depth C+/-0.20 6.00Sprocket hole d+/-0.20 1.55 13”Reel outside diameter D+/-0.30330.0013”Reel inner diameter D1-50.0 Min.Feed hole diameter D2-20.2 Min.Sprocket hole position E+/-0.2 1.75Punch hole position F+/-0.2011.50Punch hole pitch P+/-0.2016.0Sprocket hole pitch P0+/-0.20 4.00Embossment center P1+/-0.20 2.00Overall tape thickness T--Tape width W+/-0.2024.00Reel width W1-30.40 Max.11NextGen Component, Inc. reserves the right to make changes to the product(s) and or information contained herein without notice. No liability is assumed as a result of their use or application. No rights under any patent accompany the sale of any such product(s) or information DISCLAIMERPACKAGE for referenceCase Code DO-218ABReel Size 13”Reel Size 330 mm MPQ/Reel 750 pcs Qty. /Box 1500 pcs G.W/Box5.5 kgs12。

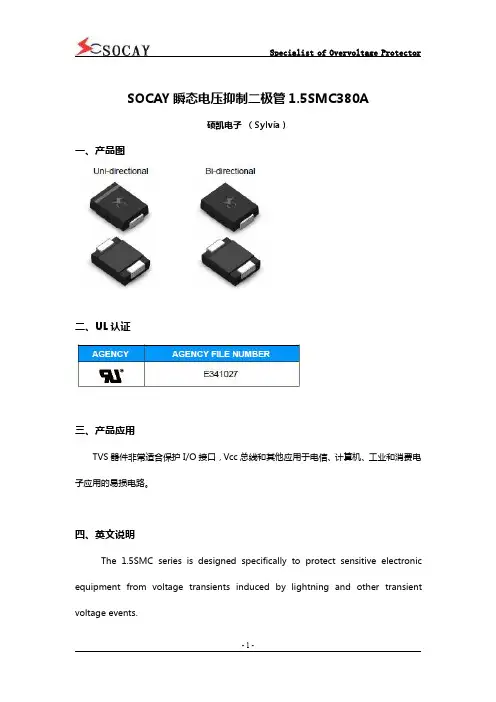

SOCAY瞬态电压抑制二极管1.5SMC380A硕凯电子（Sylvia）一、产品图二、UL认证三、产品应用TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

四、英文说明The1.5SMC series is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.五、选型与应用①TVS管使用时，一般并联在被保护电路上。

为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路上串联限流元件，如电阻、自恢复保险丝、电感等。

②击穿电压VBR的选择：TVS管的击穿电压应根据线路最高工作电压UM按公式：VBRmin ≥1.2UM或VRWM≥1.1UM选择。

交流：UM=1.414Uac,如，对于220V的交流电，其UM=1.414*220=311（V）；直流：UM=Udc。

六、单向I-V曲线特性七、产品特性1、為表麵安裝應用優化電路板空間2、低泄漏3、單向和雙向單元4、玻璃鈍化結5、低電感6、優良的鉗位能力7、1500W的峰值功率能力在10×1000μ波形重複率（占空比）：0.01%8、快速響應時間：從0伏特到最小擊穿電壓通常小於1.0ps9、典型的，在電壓高於12V時，反向漏電流小於5μA10、高溫焊接：終端260°C/40秒11、典型的最大溫度係數△Vbr=0.1%x Vbr@25°C x△T12、塑料包裝有保險商實驗室可燃性94V-013、無鉛鍍霧錫14、無鹵化，符合RoHS15、典型失效模式是在指定的電壓或電流下出現16、晶須測試是基於JEDEC JESD201A每個表4a及4c進行的17、IEC-61000-4-2ESD15kV(空氣)，8kV(接觸)18、數據線的ESD保護符合IEC61000-4-2(IEC801-2)19、數據線的EFT保護符合IEC61000-4-4(IEC801-4)八、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.九、功能图十、典型结电容十一、脉冲降额曲线。

瞬态二极管SMF24CA型号说明硕凯电子（Sylvia）一、产品特性1、兼容工业标准的SOD-123封装2、为表面安装应用优化电路板空间3、低泄漏4、单向和双向单元5、玻璃钝化结6、低电感7、优良的钳位能力8、200W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%9、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps10、高温焊接：终端260°C/40秒11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T12、塑料包装有保险商实验室可燃性94V-013、无铅镀雾锡14、无卤化，符合RoHS15、典型失效模式是在指定的电压或电流下出现16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)二、产品图三、最大额定值Notes:1.Non-repetitive current pulse,per Fig.3and derated above TA=25°C per Fig.2.2.Mounted on5.0mm x5.0mm(0.03mm thick)Copper Pads to each terminal.3.8.3ms single half sine-wave,or equivalent square wave,Duty cycle=4pulses per minutes maximum.4.VF<3.5V for VBR<200V and VF<6.5V for VBR>201V.四、功能图五、环境说明六、产品结构七、应用中文TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

SIYURP6KE6.8 ...... P6KE440AW 极限值和温度特性 TA = 25℃ 除非另有规定。

Maximum Ratings & Thermal Characteristics Ratings at 25℃ ambient temperature unless otherwise specified.单位 Unit参数 Parameter符号 Symbols数值 Value 功率消耗P ppmMinimum 600电特性 TA = 25℃ 除非另有规定。

Electrical Characteristics Ratings at 25℃ ambient temperaturePower Dissipation100峰值正向浪涌电流 8.3ms单一正弦半波Peak forward surge current 8.3 ms single half sine-waveAI FSM3.5V V F最大瞬间正向电压I F = 50A Maximum Instantaneous Forward Voltage20℃/W R θJA 典型热阻Typical Thermal Resistance Junction-to-lead℃Tj, TSTG-55 --- +175工作结温和存储温度Operating Junction And Storage Temperature Range瞬间电压抑制二极管Transient Voltage SuppressorsBreakdown Voltage 6.8 to 440V特征 Features机械数据 Mechanical Data转折电压 6.8 --- 440V·高温焊接保证 High temperature soldering guaranteed:265℃/10 秒, 0.375" (9.5mm)引线长度。

265℃/10 seconds, 0.375" (9.5mm) lead length,·引线可承受5 磅 (2.3kg) 拉力。

瞬态电压抑制二极管参数瞬态电压抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制电路中瞬态电压峰值的重要电子组件。

在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。

瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。

本文将深入探讨瞬态电压抑制二极管参数的相关内容，希望能够对读者进行全面、深刻和灵活的理解。

一、瞬态电压抑制二极管的概述瞬态电压抑制二极管，又称为TVS二极管，主要用于对电路中的瞬态电压进行保护。

它的主要作用是通过提供一个低阻抗的路径，将瞬态电压引导到地或其他低电压点，以保护电路中的敏感元件不受损坏。

瞬态电压抑制二极管的参数主要包括最大峰值电压（Vc），最大峰值电流（Ipp），保护电压（Vr），响应时间（tr），以及功率耗散能力等。

二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压（Vc）：Vc是瞬态电压抑制二极管能够承受的最大电压，在选择时应考虑电路中可能出现的最高电压，以确保其能够提供有效的保护。

根据电路的需求，Vc的值应略高于电路中最高电压值。

2. 最大峰值电流（Ipp）：Ipp是瞬态电压抑制二极管能够承受的最大电流，也是保护电路的重要参数。

在电路中发生瞬态电压过冲时，瞬态电流会通过二极管，因此选择具有足够大的Ipp值的二极管可以确保其正常工作。

3. 保护电压（Vr）：Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。

当瞬态电压超过Vr时，二极管将开始导通，将瞬态电压引导到地或其他低电压点。

根据电路中敏感元件的额定工作电压，选择合适的Vr值非常重要。

4. 响应时间（tr）：响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。

较短的响应时间可以更快地保护电路中的敏感元件，因此在选择二极管时需要注意其响应时间。

5. 功率耗散能力：功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。

tvs瞬态抑制二极管参数TVS瞬态抑制二极管的主要参数有：1.最大反向漏电流ID和额定反向关断电压VWM：VWM是TVS最大连续工作的直流或脉冲电压，当这个反向电压加入TVS 的两极间时，它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流ID。

2.最小击穿电压VBR和击穿电流IR：VBR是TVS最小的雪崩电压。

25℃时，在这个电压之前，TVS是不导通的。

当TVS流过规定的1mA电流(IR)时，加入TVS两极间的电压为其最小击穿电压VBR。

按TVS的VBR与标准值的离散程度，可把TVS 分为±5%VBR和平共处±10% VBR两种。

3.最大箝拉电压VC和最大峰值脉冲电流IPP：当持续时间为20微秒的脉冲峰值电流IPP流过TVS时，在其两极间出现的最大峰值电压为VC。

它是串联电阻上和因温度系数两者电压上升的组合。

VC 、IPP反映了TVS器件的浪涌抑制能力。

VC与VBR之比称为箝位因子，一般在1.2~1.4之间。

4.电容量C：电容量C是TVS雪崩结截面决定的、在特定的1MHZ频率下测得的。

C的大小与TVS的电流承受能力成正比，C过大将使信号衰减。

因此，C是数据接口电路选用TVS的重要参数。

5.最大峰值脉冲功耗PM：PM是TVS能承受的最大峰值脉冲耗散功率。

其规定的试验脉冲波形和各种TVS的PM值，请查阅有关产品手册。

在给定的最大箝位电压下，功耗PM越大，其浪涌电流的承受能力越大；在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。

另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。

而且TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能使TVS损坏。

6.箝位时间TC：TC是从零到最小击穿电压VBR的时间。

对单极性TVS小于1×10-12秒；对双极性TVS小于是1×10-11秒。

5v瞬态电压抑制二极管瞬态电压抑制二极管（TransientVoltageSuppressor，称TVS）是一种用于抑制高峰电压的电子元件，可以有效的抑制过压的发生，减少电路的损坏率。

5V瞬态电压抑制二极管可以有效的保护5V电路，并且具有广泛的应用前景。

本文将详细介绍5V瞬态电压抑制二极管的工作原理，性能特点，及其在实际应用中的重要性。

一、5V瞬态电压抑制二极管的工作原理5V瞬态电压抑制二极管的工作原理与普通的二极管元件类似，但是具有更强的电压和功率抑制功能。

5V瞬态电压抑制二极管的基本原理是当被抑制的电压达到一定的阈值时，它会被触发，导致电流通过二极管，从而抑制电压过高造成的危害。

二、5V瞬态电压抑制二极管的性能特点5V瞬态电压抑制二极管主要具有三个性能特点：（1）高抑制电压： 5V瞬态电压抑制二极管的抑制阈值一般为5V，因此可以有效的抑制电压过高造成的危害。

（2）高抗扰度： 5V瞬态电压抑制二极管具有很高的抗干扰性能，可以有效的抑制电路中外引入的干扰。

（3）低成本： 5V瞬态电压抑制二极管的成本低，因此普遍用于家用电器、计算机及其他电子产品中。

三、5V瞬态电压抑制二极管在实际应用中的重要性由于5V瞬态电压抑制二极管具有高抑制电压、高抗干扰性和低成本等优点，因此已经普遍应用在家用电器、计算机及其他电子产品中。

5V瞬态电压抑制二极管可以有效的保护5V电路，减少因电路电压过高而导致的损坏，保障整个电路正常工作。

此外，5V瞬态电压抑制二极管还可用于抑制不同类型电路的电压，如太阳能电池、机器人控制电路等。

总之，5v瞬态电压抑制二极管由于具有高抗干扰性、低成本优点，在家用电器、计算机及其他电子产品中应用广泛，可以有效的保护电路，减少电路的损坏率，在电子领域具有重要的意义。

瞬态抑制二极管的详细介绍和使用指导
一、瞬态抑制二极管介绍
瞬态抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制和减少设备内部电路的偶然突发电压及峰值电压传播的继电器器件。

由于它能抑制来自外部扰动源的瞬变电压，它又被称为瞬变电压抑制器（Transient Voltage Suppressors，TVS）。

它的工作原理是，当外部突发电压超过预先设定的电压，就会导致TVS二极管突然导通，迅速把外部扰动源的传入电压引入到地系统或接地系统。

它主要有三种：一极式瞬态抑制二极管、双极式瞬态抑制二极管和三极式瞬态抑制二极管，可以用来保护单极系统、双极系统和三极系统。

二、瞬态抑制二极管的使用指导
1、正确安装
一般来说，TVS二极管需要通过焊接来安装，然而它们的焊接零件较小，相对较脆，因此安装时需要注意它们的焊接零件是否正确。

安装完成后，应检查TVS的外壳是否紧贴系统板的基板。

2、安装位置
TVS除了需要安置在可能受到外部扰动源影响的部位外，需要进行正确安。

5v瞬态电压抑制二极管
5V瞬态电压抑制二极管是一种新型的元器件，它使用5V脉冲来抑制通过它的电流。

该元件的主要优势在于它可以有效地减少瞬态噪音信号的影响，同时减少对它们的负载噪声的影响。

该元件的发展是由于对能源的不断增长的急剧需求。

它的主要目的是减少电力系统瞬态噪音的影响，从而提高电力系统的效率和可靠性。

5V瞬态电压抑制二极管技术主要分为两种：独立型和组合型。

独立型二极管技术可以将单独的二极管分隔为受控和被抑制的两个端，它们各自受到独立的5V脉冲控制。

这种技术非常适合将多路瞬
态电流控制为更高的效率，例如多路跨隔开关、谐振调节器和电动机控制等。

同时，它还可以有效地降低电路中瞬态信号的影响，减少对其他电路模块的负载噪声的影响。

组合型二极管技术将多个独立的二极管分隔为受控节点和被抑
制节点，它将多个独立的二极管组合到一起，这样就使得5V脉冲可
以同时控制多个节点。

同时，它还可以有效地降低电路中瞬态信号的影响，减少对其他电路模块的负载噪声的影响。

5V瞬态电压抑制二极管的发明和应用已经大大提高了电力系统
的效率和可靠性。

该元件在电力系统中的使用可以提高电力传输效率，减少背景噪声，改善电力系统的性能，并且有效地减少瞬态噪声信号的电力系统的影响。

未来5V瞬态电压抑制二极管的应用将越来越广泛，它对提高电力系统的效率和可靠性都有积极的作用。

总之，5V瞬态电压抑制二极管的应用可以提高电力系统的效率和可靠性，同时减少瞬态噪声信号的影响，从而改善电力系统的性能。

5V瞬态电压抑制二极管在电力系统中的使用极为重要，将来它非常有可能应用于更多的电力系统中。

【封装DO-218AB】SM8S17A贴片瞬态抑制二极管
全业电子
一、SM8S17A产品图及封装形式
二、SM8S17A功能图
三、SM8S17A工作参数
四、SM8S17A选型参数
1、断态电压：17V
2、最大箝位电压：27.6V
3、最大脉冲峰值电流：239A
4、击穿电压的最小值：18.9V
5、击穿电压的最大值：20.9V
五、SM8S17A命名方式
（SM8S17A中的17是指断态电压17V，A指击穿电压存在5%的误差）
六、SM8S17A特性曲线图解
七、SM8S17A封装型号大小
八、SM8S17A用应领域
SM8S17A的功率是6600W，反向截止电压是17V，封装形式：DO-218AB，广泛应用于汽车电子电源输入浪涌及抛负载保护，主要用应于汽车电子产品上，可通过汽车电子ISO7637标准测试，满足ISO7637-2:2004和GB/T21437-2008标准！
谢谢阅读！。

瞬态抑制二极管的详细介绍和使用指导一、瞬态现象的危害——什么是瞬态现象？瞬态电压是由电能释放的短时高电压，通常在储存的能量突然释放，或有较重的电感负载或雷击等其它诱因时产生。

在电气或电子电路中，可以通过开关控制方法预先释放该能量，也可以将其随机导入外部电源电路中。

反复瞬变现象通常在操作电机、发电机或在开/关反馈电路元件时产生。

而随机瞬变现象则通常在雷击或静电放电（ESD）时产生。

雷击和静电放电的发生是无法预测的，所以需要进行精密的监测以准确测算，尤其在电路板层面可能发生上述情况的时候更需注意。

许多电子标准组使用公认的监测手段或测试方法对瞬变电压的产生进行了分析研究。

下表列举了瞬变现象的一些重要特征。

表1：瞬变源及其量值示例瞬变电压峰值的特性如下图所示，雷击和静电放电形成的瞬变电压峰值通常会形成一条“双指数”波形。

图1：雷击的瞬变波形图2：静电放电的测试波形雷击的指数生成时间在1.2微秒至10微秒之间（基本为10%至90%），持续时间在50微秒至1000微秒之间（峰值的50% ）。

而静电放电持续的时间则相对而言短很多。

生成时间小于1.0毫微秒。

持续总时间约为100纳秒。

为什么瞬变现象越来越多地受到关注？产品的小型化趋势使得产品对电气应力日益敏感。

以微处理器为例，其结构和导电通路无法处理由静电放电瞬变现象产生的强电流。

因为这类产品的操作电压非常低，所以必须控制电压干扰以防设备断路、潜在隐患或灾难性事件的发生。

目前，敏感微处理器广泛应用于各类设备之中。

从家用电器（例如洗碗机）至工业控制设备，甚至玩具都使用微处理器来提高性能和功效。

大部分汽车也使用多重电子系统来控制发动机、空调、刹车系统，部分汽车还将其用于控制转向、牵引和安全系统。

应用设备和汽车内的很多附件或支持产品（例如电机或配件）都有可能产生危害整个系统的瞬变现象。

因此，缜密的电路设计不仅要考虑自然环境的影响，还需要注意相关产品存在的潜在威胁。

下表2列举了不同产品的技术弱点。
