TVS瞬态抑制二极管参数1. 介绍瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS二极管）是一种用于保护电子电路免受瞬态电压干扰的器件。
它可以有效地抑制过电压和过电流，保护电路中的其他元件不受损坏。
本文将重点介绍TVS瞬态抑制二极管的参数，包括其电气参数、封装参数和可靠性参数。
2. 电气参数2.1 额定电压（Vr）额定电压是指TVS二极管能够正常工作的最大电压。
当电压超过额定电压时，TVS二极管将开始导通，以保护电路免受过电压的影响。
2.2 尖峰脉冲功率（Ppp）尖峰脉冲功率是指TVS二极管能够吸收的瞬态脉冲能量。
它表示了TVS二极管在瞬态电压出现时能够承受的最大功率。
通常情况下，尖峰脉冲功率越大，TVS二极管的抑制能力越强。
2.3 最大反向峰值电流（Ipp）最大反向峰值电流是指TVS二极管能够承受的最大反向电流。
当电路中的电压超过额定电压时，TVS二极管将导通，使电流通过，以保护电路。
最大反向峰值电流越大，TVS二极管的抑制能力越强。
2.4 动态电阻（Rd）动态电阻是指TVS二极管在导通状态下的电阻。
动态电阻越小，TVS二极管的抑制能力越强。
因此，低动态电阻是衡量TVS二极管性能好坏的重要指标之一。
3. 封装参数3.1 封装类型TVS瞬态抑制二极管有多种封装类型可供选择，常见的封装类型有DO-214、SMA、SMB等。
不同的封装类型适用于不同的应用场景。
选择合适的封装类型可以提高电路的可靠性和稳定性。
3.2 封装尺寸封装尺寸是指TVS二极管的外部尺寸。
在进行电路设计时，需要考虑TVS二极管的封装尺寸是否符合电路板的布局要求，以确保TVS二极管能够正确安装在电路板上。
3.3 焊接温度焊接温度是指TVS二极管在焊接过程中所能承受的最高温度。
在进行电路组装时，需要控制焊接温度，避免超过TVS二极管的最大焊接温度，以免影响其性能和可靠性。
4. 可靠性参数4.1 工作温度范围工作温度范围是指TVS二极管能够正常工作的温度范围。

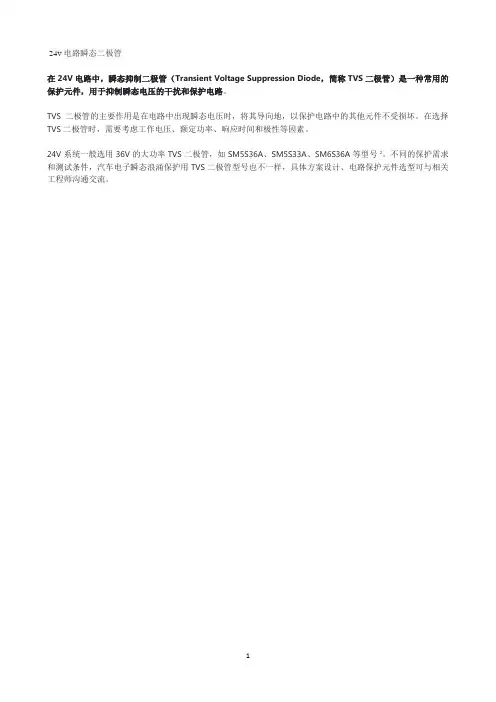

24v电路瞬态二极管
在24V电路中，瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种常用的保护元件，用于抑制瞬态电压的干扰和保护电路。
TVS二极管的主要作用是在电路中出现瞬态电压时，将其导向地，以保护电路中的其他元件不受损坏。
在选择TVS二极管时，需要考虑工作电压、额定功率、响应时间和极性等因素。
24V系统一般选用36V的大功率TVS二极管，如SM5S36A、SM5S33A、SM6S36A等型号2。
不同的保护需求和测试条件，汽车电子瞬态浪涌保护用TVS二极管型号也不一样，具体方案设计、电路保护元件选型可与相关工程师沟通交流。
1。
双向瞬态抑制TVS⼆极管型号⼤全过电压防浪涌保护器件TVS瞬态电压抑制⼆极管，是⼀种⾼效新型的电路保护元件，凭借其⾃⾝独有的优势：半导体⼯艺、稳定可靠、玻璃钝化⼯艺、导通电压精准、PS秒级响应速度、瞬态功率⼤、击穿电压偏差⼩、低漏电流、低动态内阻、箝位电压易控制、封装形式多样、⼩体积易安装等等，被⼴泛应⽤于敏感电⼦产品中，如汽车电⼦、⼯业设备、通讯设备、消防电⼦、家电等等。
TVS⼆极管种类很多，根据⽅向可分为单向TVS和双向TVS；根据极性可分为单极性TVS和双极性TVS；根据外形可分为贴⽚TVS和直插TVS；根据功率可分为⼤功率TVS和⼩功率TVS……接下来，TVS⼆极管⼚家东沃电⼦DOWOSEMI重点要分享的是有关双向TVS⼆极管的话题。
双向TVS⼆极管和单向TVS有什么区别呢？如何区分双向TVS⼆极管？双向TVS⼆极管型号有哪些？双向TVS⼆极管和单向TVS⼆极管的区别单向和双向TVS管伏安特性曲线和相关参数说明如下图：从上图可以看出，双向TVS⼆极管伏安特性曲线在第⼀象限与第三象限极性相反，特性相似、当单向TVS⼆极管反向偏置时，它有两种⼯作模式：待机（⾼阻抗）或钳制（相对的低阻抗），详见单向TVS⼆极管伏安特性曲线第三象限。
在应⽤⽅⾯的区别，⼀般⽽⾔，单向TVS应⽤在直流电路中，双向TVS应⽤在交流电路中，具体详情建议咨询专业的技术员。
如何区分双向TVS⼆极管？双向：bi-directional unit，简称Bi；单向：uni-directional unit，简称Uni。
关于TVS⼆极管如何区分单双向这个问题，最可靠的⽅法就是查看对应料号的产品⼿册，其中Bi列表中表⽰的是单向，Uni列表中表⽰的是双向。
当然还可以根据型号更直观地辨别，TVS⼆极管型号尾缀CA是双向，A的话是单向，如3KP33CA是双向TVS⼆极管，3KP33A是单向TVS。
当然，不同品牌供应商对TVS⼆极管型号命名⽅式还是略有差异的，⼀般⽽⾔，都是国标统⼀的型号，不会存在太⼤的差异。
瞬态抑制二极管SMAJ14A丝印BK单向TVS随着半导体技术和电子技术的发展,瞬态抑制二极管的体积越来越小、质量越来越轻、效率越来越高、可靠性也越来越优良,被广泛地运用到了生活中的各个方面。
SMAJ 系列是单向瞬态抑制二极管采用表面安装是一种二极管形式的高效能保护器件，具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点：特别适用于提供电子电路浪涌保护。
1：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货参数：工作电压：14V击穿电压：15.6--17.2V钳制电压：23.2V峰值电流：17.2A工作温度：-55 °C至+150 °C测试电流：1mA塑料材料：UL 94V-0 认证快速响应少于 5.0 ns2：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货常规特征：浪涌额定功率：400Watt封装形式：标准SMA(DO-214AC)封装环保要求：符合RoHS、Reach等环保要求；产品优点：响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小包装方式：盘装 2000PCS/盘3：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货应用领域：家用电器；电子仪器；仪表；精密设备；计算机系统；通讯设备;RS232、485及 CAN等通讯端口；ISDN的保护；I/O端口；IC电路保护；音、视频输入；交、直流电源；电机、继电器噪声的抑制等各个领域.4：瞬态抑制二极管SMAJ14A丝印BK单向TVS现货尺寸图：5：公司常规现货情况：1:P6KE300CA;P6KE350CA;P6KE400CA;P6KE440CA;1.5KE10CA;SMAJ15CA;SMBJ18CA; 2：NTC5D-15;NTC5D-13;NTC10D-7;NTC5D-7;NTC10D-5;NTC20D-15;NTC47D-153：FESD5Z12V;FESD5B5VL;FESD0524P;ULC0524P;RCLAMP0524P;SERV05-4;SLVU2.8 4：MVR0402-180E0R8;SESD0402E050M24;SESD0603E050M24;SESD0402E100M055：RF60-005;RF60-010;RF60-017;RF60-020;RF60-030;RF60-040;RF60-050;RF60-065；6:14D471K;14D201K;14D221K;14D391K;14D330K;10D561K;10D361K;20D201K;7：10A10;6A10;SF56;SF58;1N4004;1N4001;1N4007;M7;US1G;S2K;KBPC3510;8：2RM230L-8;2RM600L-8;4532-231-LF;4532-601-LF;SMD1812-201;UN1812-200CSMD; 6：关于我们深圳市尧丰发科技有限公司成立2010年，是一家专业生产及销售的高新技术企业：拥有自己独立的品牌“YF”;公司主要产品有：NTC热敏电阻，压敏电阻，TVS二极管，ESD静电二极管，陶瓷放电管，半导体放电管，玻璃放电管，ESD静电抑制器；自恢复保险丝公司已通过了ISO9002国际质量标准体系、ISO9001:2008质量管理体系、ISO14001环境管理体系认证。

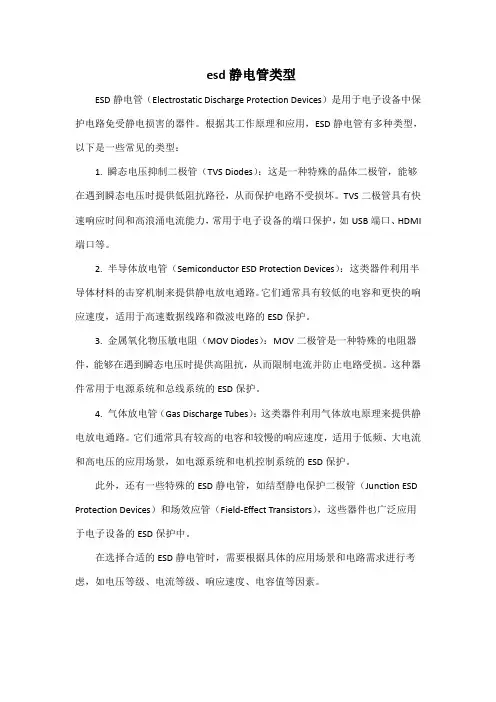

esd静电管类型
ESD静电管（Electrostatic Discharge Protection Devices）是用于电子设备中保护电路免受静电损害的器件。
根据其工作原理和应用，ESD静电管有多种类型，以下是一些常见的类型：
1. 瞬态电压抑制二极管（TVS Diodes）：这是一种特殊的晶体二极管，能够在遇到瞬态电压时提供低阻抗路径，从而保护电路不受损坏。
TVS二极管具有快速响应时间和高浪涌电流能力，常用于电子设备的端口保护，如USB端口、HDMI 端口等。
2. 半导体放电管（Semiconductor ESD Protection Devices）：这类器件利用半导体材料的击穿机制来提供静电放电通路。
它们通常具有较低的电容和更快的响应速度，适用于高速数据线路和微波电路的ESD保护。
3. 金属氧化物压敏电阻（MOV Diodes）：MOV二极管是一种特殊的电阻器件，能够在遇到瞬态电压时提供高阻抗，从而限制电流并防止电路受损。
这种器件常用于电源系统和总线系统的ESD保护。
4. 气体放电管（Gas Discharge Tubes）：这类器件利用气体放电原理来提供静电放电通路。
它们通常具有较高的电容和较慢的响应速度，适用于低频、大电流和高电压的应用场景，如电源系统和电机控制系统的ESD保护。
此外，还有一些特殊的ESD静电管，如结型静电保护二极管（Junction ESD Protection Devices）和场效应管（Field-Effect Transistors），这些器件也广泛应用于电子设备的ESD保护中。
在选择合适的ESD静电管时，需要根据具体的应用场景和电路需求进行考虑，如电压等级、电流等级、响应速度、电容值等因素。
瞬态抑制二极管TVS管型号汇总硕凯电子（Sylvia）1、瞬态抑制二极管产品简述硕凯瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，也叫瞬态抑制二极管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。
其耐突波电流的能力与其P-N结面积成正比。
TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。
其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。
其10/1000μs 波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。
2、各种型号大全（1）名称：SOD-123封装SMF系列功率：200W电压（VRWM）：1.0-400V电流（IPP）：21.7-0.65A封装：SOD-123产品系列：SMF（2）名称：DO-214AC封装SMAJ系列功率：400W工作电压：5.0－440.0V电流（IPP）：43.5-0.6A封装：DO-214AC产品系列：SMAJ（3）名称：DO-214AA封装SMBJ系列功率：600W工作电压：5.0-440.0V电流：65.3-0.9A封装：DO-214AA产品系列：SMBJ（4）名称：DO-214AB封装SMCJ系列功率：1500W工作电压：5.0-440.0V电流：163.0-2.1A封装：DO-214AB产品系列：SMCJ（5）名称：DO-214AB封装SMDJ系列功率：5000W工作电压：5.0-170.0V电流：326.1-10.9A封装：DO-214AB产品系列：SMDJ（6）名称：DO-15封装SA系列功率：500W工作电压：5.0-180.0V电流：55.4-1.7A封装：DO-15产品系列：SA（7）名称：DO-41封装P4KE系列功率：400W工作电压：5.8-495.0V电流：39.0-0.52A封装：DO-41产品系列：P4KE（8）名称：DO-15封装P6KE系列功率：600W工作电压：5.8-512.0电流：0.75-58.1A封装：DO-15产品系列：P6KE（9）名称：DO-201封装 1.5KE系列功率：1500W工作电压：5.8-495.0V电流：144.8-2.0A封装：DO-201产品系列：1.5KE（10）名称：P600封装3KP系列功率：3000W工作电压：5.0-220.0V电流：326.1-8.1A封装：P600产品系列：3KP（11）瞬态抑制二极管TVS二极管余下型号如下：3、小结有关硕凯瞬态抑制二极管TVS二极管的各种型号主要为以上这些，当然，后期还会有新的型号上市，到时再共享。
瞬态电压抑制二极管参数瞬态电压抑制二极管（Transient Voltage Suppression Diode，TVS）是一种用于抑制电路中瞬态电压峰值的重要电子组件。
在电力系统、通信设备、汽车电子以及各种电子设备中起到了至关重要的保护作用。
瞬态电压抑制二极管参数的合理选择对于电路的可靠性和稳定性具有重要意义。
本文将深入探讨瞬态电压抑制二极管参数的相关内容，希望能够对读者进行全面、深刻和灵活的理解。
一、瞬态电压抑制二极管的概述瞬态电压抑制二极管，又称为TVS二极管，主要用于对电路中的瞬态电压进行保护。
它的主要作用是通过提供一个低阻抗的路径，将瞬态电压引导到地或其他低电压点，以保护电路中的敏感元件不受损坏。
瞬态电压抑制二极管的参数主要包括最大峰值电压（Vc），最大峰值电流（Ipp），保护电压（Vr），响应时间（tr），以及功率耗散能力等。
二、瞬态电压抑制二极管参数的影响因素1. 最大峰值电压（Vc）：Vc是瞬态电压抑制二极管能够承受的最大电压，在选择时应考虑电路中可能出现的最高电压，以确保其能够提供有效的保护。
根据电路的需求，Vc的值应略高于电路中最高电压值。
2. 最大峰值电流（Ipp）：Ipp是瞬态电压抑制二极管能够承受的最大电流，也是保护电路的重要参数。
在电路中发生瞬态电压过冲时，瞬态电流会通过二极管，因此选择具有足够大的Ipp值的二极管可以确保其正常工作。
3. 保护电压（Vr）：Vr是指瞬态电压抑制二极管对于保护电路中敏感元件的保护电压。
当瞬态电压超过Vr时，二极管将开始导通，将瞬态电压引导到地或其他低电压点。
根据电路中敏感元件的额定工作电压，选择合适的Vr值非常重要。
4. 响应时间（tr）：响应时间是瞬态电压抑制二极管从正常工作状态到完全导通所需的时间。
较短的响应时间可以更快地保护电路中的敏感元件，因此在选择二极管时需要注意其响应时间。
5. 功率耗散能力：功率耗散能力是指瞬态电压抑制二极管在正常工作状态下能够耗散的最大功率。

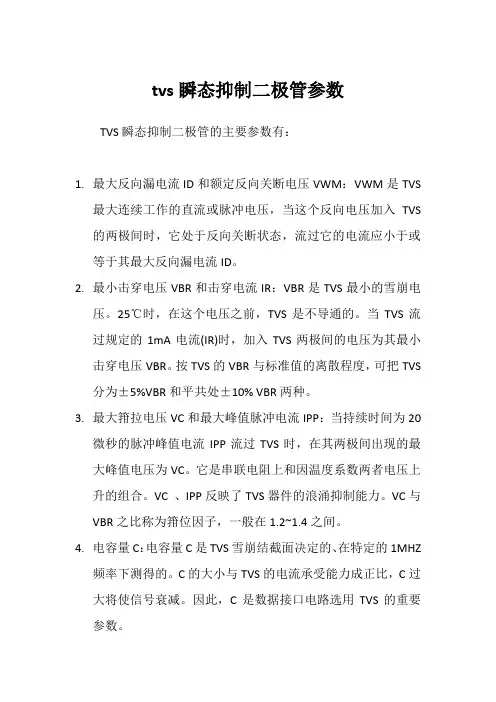

tvs瞬态抑制二极管参数TVS瞬态抑制二极管的主要参数有：1.最大反向漏电流ID和额定反向关断电压VWM：VWM是TVS最大连续工作的直流或脉冲电压，当这个反向电压加入TVS 的两极间时，它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流ID。
2.最小击穿电压VBR和击穿电流IR：VBR是TVS最小的雪崩电压。
25℃时，在这个电压之前，TVS是不导通的。
当TVS流过规定的1mA电流(IR)时，加入TVS两极间的电压为其最小击穿电压VBR。
按TVS的VBR与标准值的离散程度，可把TVS 分为±5%VBR和平共处±10% VBR两种。
3.最大箝拉电压VC和最大峰值脉冲电流IPP：当持续时间为20微秒的脉冲峰值电流IPP流过TVS时，在其两极间出现的最大峰值电压为VC。
它是串联电阻上和因温度系数两者电压上升的组合。
VC 、IPP反映了TVS器件的浪涌抑制能力。
VC与VBR之比称为箝位因子，一般在1.2~1.4之间。
4.电容量C：电容量C是TVS雪崩结截面决定的、在特定的1MHZ频率下测得的。
C的大小与TVS的电流承受能力成正比，C过大将使信号衰减。
因此，C是数据接口电路选用TVS的重要参数。
5.最大峰值脉冲功耗PM：PM是TVS能承受的最大峰值脉冲耗散功率。
其规定的试验脉冲波形和各种TVS的PM值，请查阅有关产品手册。
在给定的最大箝位电压下，功耗PM越大，其浪涌电流的承受能力越大；在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。
另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。
而且TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能使TVS损坏。
6.箝位时间TC：TC是从零到最小击穿电压VBR的时间。
对单极性TVS小于1×10-12秒；对双极性TVS小于是1×10-11秒。

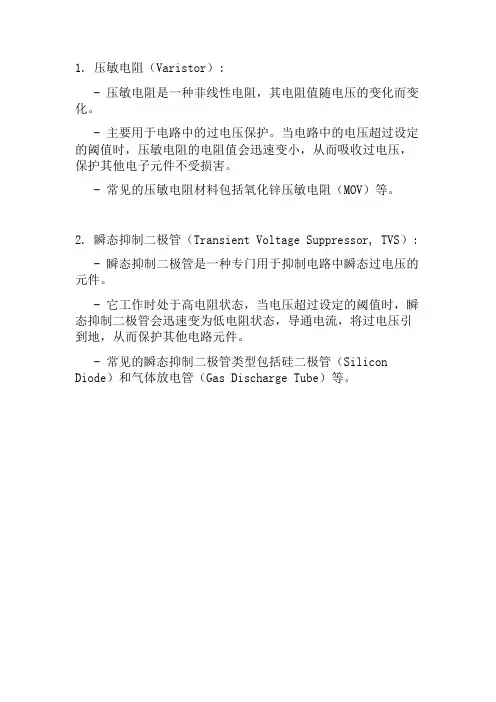

1. 压敏电阻（Varistor）:
- 压敏电阻是一种非线性电阻，其电阻值随电压的变化而变化。
- 主要用于电路中的过电压保护。
当电路中的电压超过设定的阈值时，压敏电阻的电阻值会迅速变小，从而吸收过电压，保护其他电子元件不受损害。
- 常见的压敏电阻材料包括氧化锌压敏电阻（MOV）等。
2. 瞬态抑制二极管（Transient Voltage Suppressor, TVS）:
- 瞬态抑制二极管是一种专门用于抑制电路中瞬态过电压的元件。
- 它工作时处于高电阻状态，当电压超过设定的阈值时，瞬态抑制二极管会迅速变为低电阻状态，导通电流，将过电压引到地，从而保护其他电路元件。
- 常见的瞬态抑制二极管类型包括硅二极管（Silicon Diode）和气体放电管（Gas Discharge Tube）等。
TVS（瞬变抑制）二极管参数与选型TVS管的英文名是TRANSIENT VOLTAGE SUPPRESSOR，中文名叫瞬变抑制二极管。
它在承受瞬间高能量脉冲时，能在极短的内由原来的高阻抗状态变为低阻抗，并把电压箝制到特定的水平，从而有效的保护用户的设备和元器件不受损坏。
由于其具有箝位电压低、动作时间快等特点；因此比较适合于多级保护电路的末级保护。
此外也能和其它保护元件配合使用，组成专用的防雷装置。
目录TVS的参数特性TVS的应用TVS和其它浪涌保护元件的区别TVS的选用方法TVS管TVS的参数特性１.TVS特性TVS管是典型的PN结雪崩器件，和普通稳压管的击穿特性差不多。
但这条曲线只反映了TVS特性的一个部分，还必须补充下图所示的特性曲线，才能反映TVS的全部特性。
这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。
图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。
曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。
TVS在电路中和稳压管一样，是反向使用的。
2.参数说明A.击穿电压（VBR）：TVS在此时阻抗骤然降低，处于雪崩击穿状态。
B.测试电流（IT）：TVS的击穿电压VBR在此电流下测量而得。
一般情况下IT取１mA。
C.反向变位电压（VRWM）：TVS的最大额定直流工作电压,当TVS两端电压继续上升，TVS将处于高阻状态。
此参数也可被认为是所保护电路的工作电压。
D.最大反向漏电流（IR）：在工作电压下测得的流过TVS的最大电流。
E.最大峰值脉冲电流（IPP）：TVS允许流过的最大浪涌电流，它反映了TVS的浪涌抑制能力。
F.最大箝位电压（VC）：当TVS管承受瞬态高能量冲击时，管子中流过大电流，峰值为IPP，端电压由VRWM值上升到VC值就不再上升了，从而实现了保护作用。
贴⽚瞬变抑制⼆极管，有哪些常⽤型号？TVS瞬态抑制⼆极管，⽬前是业内备受欢迎的防浪涌过电压保护元器件，瞬态功率⼤、⾼浪涌吸收能⼒、PS级响应速度是其独有的优势。
TVS⼆极管，是⼀种宽泛的称法，⽬前业内，名称叫法⽐较多有：贴⽚TVS管、轴向引线型TVS管、双向TVS管、单向TVS管、⼤功率TVS 管、⼩功率TVS管、汽车级TVS管、⾼压TVS管、低电容TVS管等等。
接下来，分享的话题是有关贴⽚瞬态抑制TVS⼆极管的知识。
贴⽚TVS管，您知道多少？瞬态抑制TVS⼆极管的电⽓特性，是由器件结构、掺杂浓度、衬底电阻率等⽅⾯因素决定的，同时，其浪涌功率和浪涌电流容量与P-N结⾯积息息相关，成正⽐例。
封装类型，是电路保护元器件的外观尺⼨和形状的结合，是重要的属性之⼀。
瞬变抑制TVS⼆极管根据封装和内部结构，可分为贴⽚TVS管、轴向引线型TVS管、双列直插TVS管阵列、组件式和⼤功率模块式等。

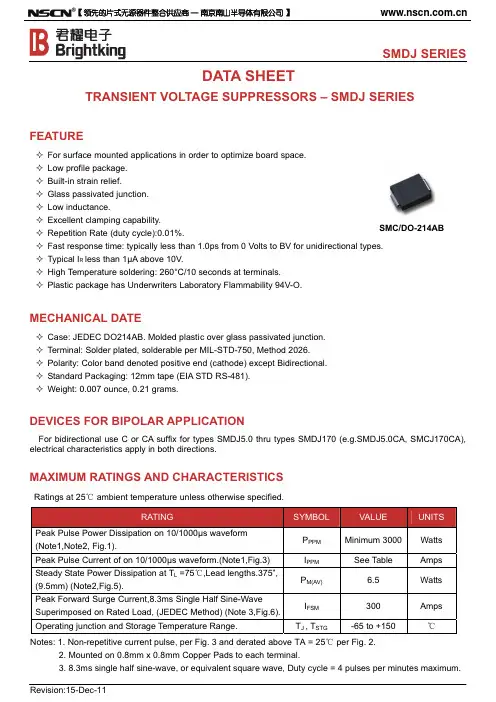

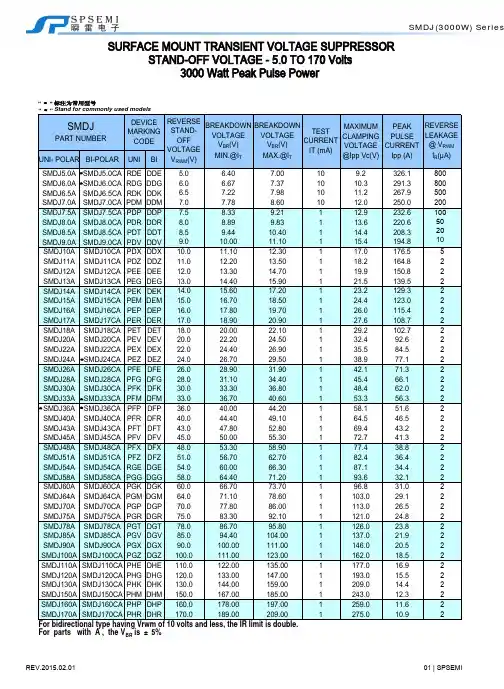

那么，问题来了，贴⽚TVS管，有哪些系列呢？近⽇，很多客户直奔主题，询问贴⽚TVS管有关的物料！贴⽚瞬态抑制TVS⼆极管型号如此多，该如何正确选型为电路安全保驾护航呢？贴⽚TVS管，有哪些？贴⽚TVS瞬态抑制⼆极管，种类繁多，型号齐全，具体有系列和常⽤型号有：1）SM8S series，功率6600W，DO-218AB封装，⼯作电压10V-43V，常⽤型号有：SM8S18A、SM8S24A 、SM8S26CA、SM8S30A、SM8S33A……2）SMF series，功率200W，SOD-123封装，⼯作电压5.0V-350V，常⽤型号有：SMF3.3A、SMF33CA、SMF36CA、SMF36A、SMF5.0CA、SMF10CA……3）SMBJ series，功率600W，SMB/DO-214AA封装，⼯作电压5.0V-440V，常⽤型号有： SMBJ5.0CA、SMBJ6.5CA、SMBJ8.0CA、SMBJ15CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ30CA、SMBJ36CA、SMBJ440CA……4）SMAJ series，功率400W，SMA/DO-214AC封装，⼯作电压5.0V-440V，常⽤型号有： SMAJ5.0CA、SMAJ15CA、SMAJ36CA、SMAJ440A、SMAJ440CA……5） SMCJ series，功率1500W，SMC/DO-214AB封装，⼯作电压5.0V-440V，常⽤型号有：SMCJ18A、SMCJ24A、SMCJ24CA、SMCJ30CA、SMCJ33CA、SMCJ33A、SMCJ36A、SMCJ36CA、SMCJ48A、SMCJ48CA、SMCJ58A、SMCJ64CA……6）SMDJ series，功率3000W，SMC/DO-214AB封装，⼯作电压5.0V-440V，常⽤型号有：SMDJ24A、SMDJ24CA、SMDJ33CA……7） 5.0SMDJ series，功率5000W，SMC/DO-214AB封装，⼯作电压11V-440V，常⽤型号有：5.0SMDJ18A、5.0SMDJ18CA、5.0SMDJ24A、5.0SMDJ24CA、5.0SMDJ36A、5.0SMDJ36CA、5.0SMDJ64A、5.0SMDJ70A……8）TPSMAJ series，功率400W，SMA/DO-214AC封装，⼯作电压10V-85V：TPSMAJ10CA、TPSMAJ33A、TPSMAJ85CA……9）TPSMBJ series，功率600W，SMB/DO-214AA封装，⼯作电压11V-170V，常⽤型号有：TPSMBJ11A、TPSMBJ130CA、TPSMBJ170CA、TPSMBJ85A……10）TPSMCJ series，功率1500W，SMC/DO-214AB封装，⼯作电压10V-78V，常⽤型号有：TPSMCJ33CA、TPSMCJ64CA、TPSMCJ78A……11）TPSMDJ series，功率3000W，SMC/DO-214AB封装，⼯作电压10V-43V，常⽤型号有：TPSMDJ11CA、TPSMDJ36CA、TPSMDJ43CA、TPSMDJ30A……12）TP5.0SMDJ series，功率5000W，SMC/DO-214AB封装，⼯作电压11V-440V，常⽤型号有：TP5.0SMDJ11CA、TP5.0SMDJ28CA、TP5.0SMDJ51A、TP5.0SMDJ58A……13）SM5S series，功率3600W，DO-218AB封装，⼯作电压10V-43V，常⽤型号有：SM5S13A、SM5S22A、SM5S33A、SM5S43A……14）SM6S series，功率4600W，DO-218AB封装，⼯作电压10V-43V，常⽤型号有：SM6S15A、SM6S28A、SM6S36A……15）SM8T series，功率6600W，DO-218AB封装，⼯作电压16V-43V，常⽤型号有：SM8T16A、SM8T20A、SM8T24A、SM8T43A……以上列举的是⽐较常⽤的贴⽚TVS瞬态抑制⼆极管。
瞬态抑制⼆极管（TVS管）
介绍
常见的TVS管
瞬态抑制⼆极管简称TVS (Transient Voltage Suppressor )，⼜叫钳位⼆极管，由P-N结⾯积组成，可分为单向TVS管和双向TVS管,单向的有正负极，双向的没有正负极。
TVS⼴泛应⽤于半导体及敏感器件的保护，通常⽤于⼆级电源和信号电路的保护，以及防静电等。
其特点为反应速度快(为ps级)，体积⼩，脉冲功率较⼤，箝位电压低等。
单向
双向
作⽤
将TVS⼆极管加在信号及电源线上，能防⽌微处理器或单⽚机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪⾳所导致的失灵。
静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms;⽽⼀般的TTL器件，遇到超过30ms的10V脉冲时，便会导⾄损坏。
利⽤TVS⼆极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的⼲扰
(Crosstalk)。
将TVS⼆极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪⾳影响。
⼯作原理
TVS⼆极管并联于电路中，当电路正常⼯作时，它处于截⽌状态(⾼阻态)，不影响线路正常⼯作，当电路出现异常过压并达到其击穿电压时，它迅速由⾼阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常⾼压箝制在⼀个安全⽔平之内，从⽽保护被保护IC或线路;当异常过压消失，其恢复⾄⾼阻态，电路正常⼯作。
