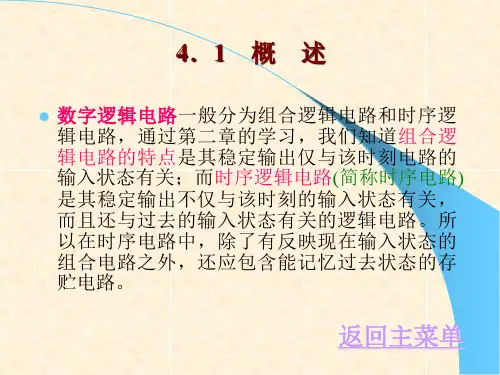

4.1时序逻辑电路概述

时序逻辑电路分类介绍时序逻辑电路是一种用于处理时序信号的电路，它由逻辑门和存储元件组成。

时序逻辑电路按照其功能和结构的不同，可以分为多种类型。

本文将对时序逻辑电路的分类进行全面、详细、完整和深入的探讨。

一、根据功能分类1. 同步时序逻辑电路同步时序逻辑电路是指其数据在同一个时钟上升沿或下降沿进行传递和存储的电路。

这类电路广泛应用于计算机中的寄存器、时钟驱动器和状态机等。

同步时序逻辑电路具有可靠性高、稳定性强的特点。

2. 异步时序逻辑电路异步时序逻辑电路是指其数据不依赖时钟信号而进行传递和存储的电路。

这种电路在通信系统中常用于数据传输和处理，如异步串行通信接口（UART）。

异步时序逻辑电路具有处理速度快和实时性强的特点。

二、根据结构分类1. 寄存器寄存器是一种时序逻辑电路，用于存储和传递数据。

寄存器通常采用D触发器作为存储元件，可以实现数据的暂存和移位操作。

寄存器广泛应用于计算机的数据存储和寄存器阵列逻辑器件（RALU）等。

2. 计数器计数器是一种时序逻辑电路，用于生成特定的计数序列。

计数器可以按照时钟信号对计数进行增加或减少，并可以在达到指定计数值时触发其他操作。

计数器被广泛应用于时钟发生器、频率分频器和时序控制等电路中。

3. 时序控制器时序控制器是一种时序逻辑电路，用于控制其他电路的时序和操作。

时序控制器根据输入的控制信号和当前的状态，通过逻辑运算和状态转移进行运算和控制。

时序控制器被广泛应用于计算机的指令译码和状态机的设计中。

三、根据存储方式分类1. 同步存储器同步存储器是一种时序逻辑电路，用于存储和读取数据。

同步存储器是在时钟信号作用下进行数据存取的，并且数据的读取和写入操作都在时钟的上升沿或下降沿进行。

同步存储器主要包括静态随机存储器（SRAM）和动态随机存储器（DRAM）等。

2. 异步存储器异步存储器是一种时序逻辑电路，用于存储和读取数据。

与同步存储器不同的是，异步存储器的读取和写入操作不依赖时钟信号，而是由数据访问信号和存储器内部的同步电路进行控制。

J 和 K 接为互反，相当于一个D触发器。时钟相连 是同步时序电路。
电路功能： 有下降沿到来时，所有Q端更新状态。
2、移位寄存器 在计算机系统中，经常要对数据进行串并转换，移 位寄存器可以方便地实现这种转换。
左移移位寄存器
•具有左右移位功能的双向移位寄存器
理解了前面的左移移位寄存器，对右移移位寄存器 也就理解了，因位左右本身就是相对的。实际上，左右 移位的区别在于：N触发器的D端是与 Q N+1相连，还是 与Q N-1相连。
第六章 时序逻辑电路
如前所述，时序逻辑电路的特点是 —— 任一时刻 的输出不仅与当前的输入有关，还与以前的状态有关。
时序电路以触发器作为基本单元，使用门电路加以 配合，完成特定的时序功能。所以说，时序电路是由组 合电路和触发器构成的。
与学习组合逻辑电路相类似，我们仍从分析现成电 路入手，然后进行时序逻辑电路的简单设计。
状态化简 、分配
用编码表示 给各个状态
选择触发器 的形式
确定各触发器 输入的连接及 输出电路
NO 是否最佳 ？
YES
设计完成
下面举例说明如何实现一个时序逻辑的设计：
书例7-9 一个串行输入序列的检测电路，要求当序
列连续出现 4 个“1”时，输出为 1，作为提示。其他情 况输出为 0。
如果不考虑优化、最佳，以我们现有的知识可以很
第二步： 状态简化
前面我们根据前三位可能的所有组合，设定了 8 个
状态A ~ H，其实仔细分析一下，根本用不了这么多状态。
我们可以从Z=1的可能性大小的角度，将状态简化为
4 个状态：
a
b
c
d
A 000
B 100
D 110

概述 4.3.1 米里（Mealy）型状态表和状态图 4.3.2 摩尔（Moore）型状态表和状态图
返回主菜单
4．3 状态表和状态图
同步 时 序电 路 又可 分 为米 里 （Mealy）型 和 摩尔 （Moore）型两大类。
米里型电路的输出状态不仅与电路的状态有关，同
时还与外输入有关，其输出函数Y可表示为：
返回
4.3.1 米里（Mealy）型状态表和状态图
一、米里型同步时序电路的状态表 表4.1所示为米里型同步时序电路的状态表。
表 4.1 米里型同步时序电路的状态表
原态 （P）
次态/输出（P(n+1)/Y） 输入(X)
P
P(n+1)/Y
返回
表格的上方从左到右列出输入X1，…，Xn的全
部组合，表格左边从上到下列出电路的全部状
双拍接收方式的数码寄存器图417双拍接收方式的数码寄存器逻辑电路返回图418单拍接收方式的数码寄存器逻辑电路返回返回返回主菜单返回主菜单图41时序逻辑电路的结构框图返回返回a同步时序电路的结构框图b异步时序电路的结构框图图42时序逻辑电路返回返回返回主菜单返回返回表41米里型同步时序电路的状态表原态p次态输出pn1y
(a) 同步时序电路的结构框图
(b) 异步时序电路的结构框图
图 4.2 时序逻辑电路
返回
由于时序电路与组合逻辑电路在结构和性能上 不同，因此在研究方法上两者也有所区别，组 合逻辑电路的分析和设计所用到的工具主要是 真值表，而时序电路的分析和设计所用到的工 具主要是状态表和状态图。
返回
4．3 状态表和状态图
时序电路一般由组合逻辑、存储器件和反馈回 路三部分构成，如图4.1所示。
图 4.1 时序逻辑电路的结构框图

《时序逻辑电路》知识要点复习一、时序逻辑电路1、时序逻辑电路：电路的输出状态不仅与同一时刻的输入状态有关，也与电路原状态有关。

时序逻辑电路具有记忆功能。

2、时序逻辑电路分类：可分为两大类：同步时序电路与异步时序电路。

（1）同步时序电路：各触发器都受到同一时钟脉冲控制，所有触发器的状态变化都在同一时刻发生。

（2）异步时序电路：各触发器没有统一的时钟脉冲(或者没有时钟脉冲)，各触发器状态变化不在同一时刻发生。

计数器、寄存器都属于时序逻辑电路。

3、时序逻辑电路由门电路和触发器组成，触发器是构成时序逻辑电路的基本单元。

二、计数器1、计数器概述：（1）计数器：能完成计数，具有分频、定时和测量等功能的电路。

（2）计数器的组成：由触发器和门电路组成。

2、计数器的分类：按数制分：二进制计数器、十进制计数器、N 进制(任意进制)计数器；按计数方式分：加法计数器、减法计数器、可逆计数器；按时钟控制分：同步计数器、异步计数器。

3、计数器计数容量（长度或模）:计数器能够记忆输入脉冲的数目，就称为计数器的计数容量（或计数长度或计数模），用 M 表示。

3 位二进制同步加法计数器：M=23=8，n 位二进制同步加法计数器：M=2n，n 位二进制计数器需要用n个触发器。

4、二进制计数器(1)异步二进制加法计数器：如下图电路中，四个JK触发器顺次连接起来，把上一触发器的Q 端输出作为下一个触发器的时钟信号，CP0=CP CP1=QCP2=Q1CP3=Q2，J=K=1J1=K1=1 J2=K2=1 J3=K3=1Q3Q2Q1Q为计数输出，Q3为进位输出，Rd 为异步复位（清0）这样构成了四位异步二进制加计数器。

在计数前清零，Q3Q2Q1Q=0000；第一个脉冲输入后，Q3Q2Q1Q=0001；第二个脉冲输入后，Q3Q2Q1Q=0010；第三个脉冲输入后，Q3Q2Q1Q=0011，……，第15个脉冲输入后，Q3Q2Q1Q=1111，第16个脉冲输入后，Q3Q2Q1Q=0000，并向高位输出一个进位信号，当下一个脉冲来时，进入新的计数周期。
