数字逻辑电路第一章[1]

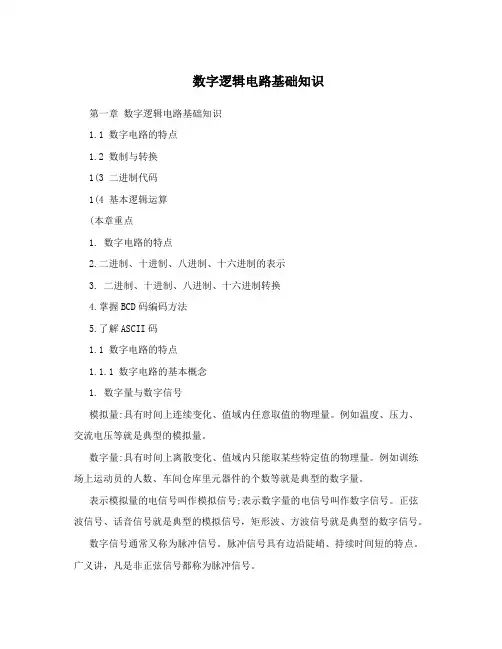

数字逻辑电路基础知识第一章数字逻辑电路基础知识1.1 数字电路的特点1.2 数制与转换1(3 二进制代码1(4 基本逻辑运算(本章重点1. 数字电路的特点2.二进制、十进制、八进制、十六进制的表示3. 二进制、十进制、八进制、十六进制转换4.掌握BCD码编码方法5.了解ASCII码1.1 数字电路的特点1.1.1 数字电路的基本概念1. 数字量与数字信号模拟量:具有时间上连续变化、值域内任意取值的物理量。

例如温度、压力、交流电压等就是典型的模拟量。

数字量:具有时间上离散变化、值域内只能取某些特定值的物理量。

例如训练场上运动员的人数、车间仓库里元器件的个数等就是典型的数字量。

表示模拟量的电信号叫作模拟信号;表示数字量的电信号叫作数字信号。

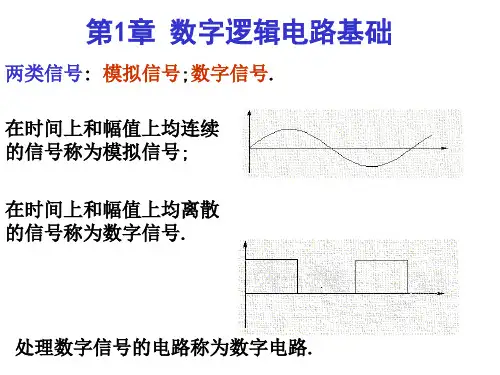

正弦波信号、话音信号就是典型的模拟信号，矩形波、方波信号就是典型的数字信号。

数字信号通常又称为脉冲信号。

脉冲信号具有边沿陡峭、持续时间短的特点。

广义讲，凡是非正弦信号都称为脉冲信号。

数字信号有两种传输波形，一种称为电平型，另一种称为脉冲型。

0 1 0 0 1 1 0 1 0电平型信号脉冲型信号2. 数字电路及其优点模拟电路:产生、变换、传送、处理模拟信号的电路数字电路:产生、存储、变换、处理、传送数字信号的电数字电路主要具有以下优点:1) 电路结构简单，制造容易，便于集成，成本低。

2) 数字电路不仅能够完成算术运算，而且能够完成逻辑运算，因此被称为数字逻辑电路或逻辑电路。

3) 数字电路组成的数字系统，抗干扰能力强，可靠性高，稳定性好。

1.1.2 数字集成电路的发展趋势大规模、低功耗、高速度、可编程、可测试、多值化1.2 数制1.2.1 数制1.数制数制:表示数值大小的各种方法的统称。

一般都是按照进位方式计数的，称为进位计数制，简称进位制。

来实现基数:数制中允许使用的数符个数;R进制的基就等于R。

权:处于不同位置上的相同数符所代表的数值大小。

2. 数制转换任意进制数转换为十进制数:按权展开法。

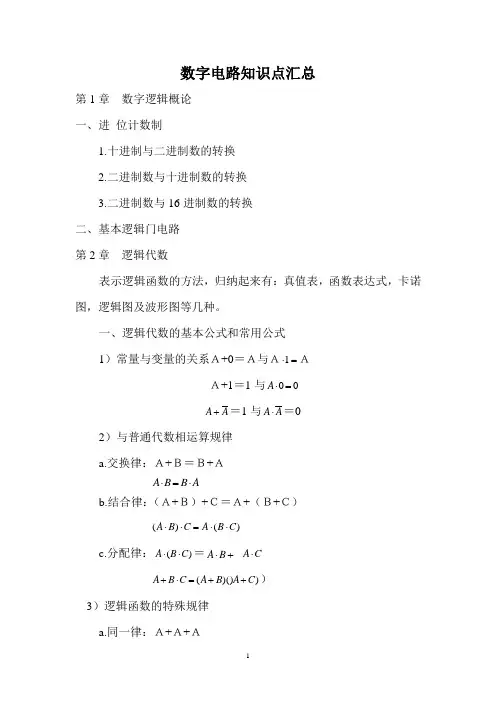

数字电路知识点汇总第1章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换二、基本逻辑门电路第2章逻辑代数表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。

一、逻辑代数的基本公式和常用公式1）常量与变量的关系Ａ+0＝Ａ与Ａ=⋅1ＡＡ+1＝1与0⋅A0=A⋅＝0AA+＝1与A2）与普通代数相运算规律a.交换律：Ａ+Ｂ＝Ｂ+ＡA⋅⋅=ABBb.结合律：（Ａ+Ｂ）+Ｃ＝Ａ+（Ｂ+Ｃ）⋅A⋅B⋅⋅=(C)C()ABc.分配律：)⋅＝+A⋅B(CA⋅⋅BA C+A+=+）B⋅)(C)()CABA3）逻辑函数的特殊规律a.同一律：Ａ+Ａ+Ａb.摩根定律：BBA+=A⋅A+，BBA⋅=b.关于否定的性质Ａ＝A二、逻辑函数的基本规则代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量Ａ的地方，都用一个函数Ｌ表示，则等式仍然成立，这个规则称为代入规则例如：C⋅+A⊕⊕⋅BACB可令Ｌ＝CB⊕则上式变成L⋅＝C+AA⋅L⊕⊕=LA⊕BA三、逻辑函数的：——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与—或表达式1）合并项法：利用Ａ+1A=⋅B⋅,将二项合并为一项，合并时可消去=+A=A或ABA一个变量例如：Ｌ＝B+BA=(C+)=ACACBBCA2）吸收法利用公式AA⋅可以是⋅+，消去多余的积项，根据代入规则BABA=任何一个复杂的逻辑式例如化简函数Ｌ＝EAB++DAB解：先用摩根定理展开：AB＝BA+再用吸收法Ｌ＝E+AB+ADB＝E B D A B A +++ ＝)()(E B B D A A +++ ＝)1()1(E B B D A A +++ ＝B A +3）消去法利用B A B A A +=+ 消去多余的因子 例如，化简函数Ｌ＝ABC E B A B A B A +++ 解： Ｌ＝ABC E B A B A B A +++ ＝)()(ABC B A E B A B A +++＝)()(BC B A E B B A +++＝))(())((C B B B A B B C B A +++++ =)()(C B A C B A +++ =AC B A C A B A +++ =C B A B A ++4)配项法利用公式C A B A BC C A B A ⋅+⋅=+⋅+⋅将某一项乘以（A A +），即乘以1，然后将其折成几项，再与其它项合并。

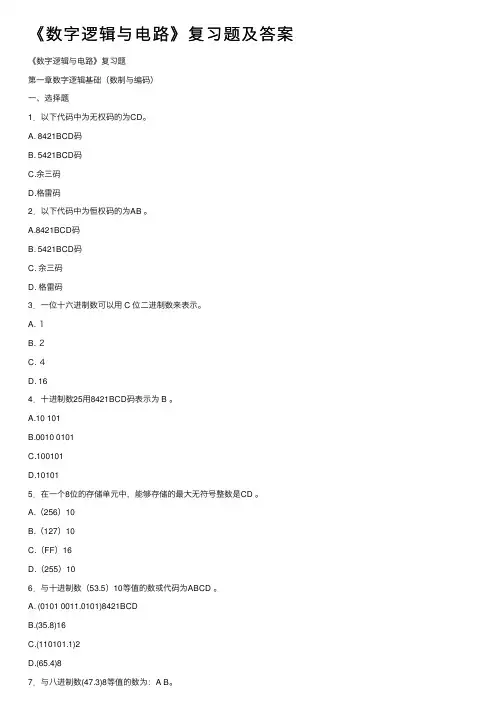

《数字逻辑与电路》复习题及答案《数字逻辑与电路》复习题第⼀章数字逻辑基础（数制与编码）⼀、选择题1．以下代码中为⽆权码的为CD。

A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2．以下代码中为恒权码的为AB 。

A.8421BCD码B. 5421BCD码C. 余三码D. 格雷码3．⼀位⼗六进制数可以⽤ C 位⼆进制数来表⽰。

A. １B. ２C. ４D. 164．⼗进制数25⽤8421BCD码表⽰为 B 。

A.10 101B.0010 0101C.100101D.101015．在⼀个8位的存储单元中，能够存储的最⼤⽆符号整数是CD 。

A.（256）10B.（127）10C.（FF）16D.（255）106．与⼗进制数（53.5）10等值的数或代码为ABCD 。

A. (0101 0011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)87．与⼋进制数(47.3)8等值的数为：A B。

A.(100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)28.常⽤的B C D码有C D。

A.奇偶校验码B.格雷码C.8421码D.余三码⼆、判断题（正确打√，错误的打×）1. ⽅波的占空⽐为0.5。

（√）2. 8421码1001⽐0001⼤。

（×）3. 数字电路中⽤“1”和“0”分别表⽰两种状态,⼆者⽆⼤⼩之分。

（√）4．格雷码具有任何相邻码只有⼀位码元不同的特性。

（√）5．⼋进制数（17）8⽐⼗进制数（17）10⼩。

（√）6．当传送⼗进制数5时，在8421奇校验码的校验位上值应为1。

（√）7．⼗进制数（9）10⽐⼗六进制数（9）16⼩。

（×）8．当8421奇校验码在传送⼗进制数（8）10时，在校验位上出现了1时，表明在传送过程中出现了错误。

（√）三、填空题1.数字信号的特点是在时间上和幅值上都是断续变化的，其⾼电平和低电平常⽤1和0来表⽰。

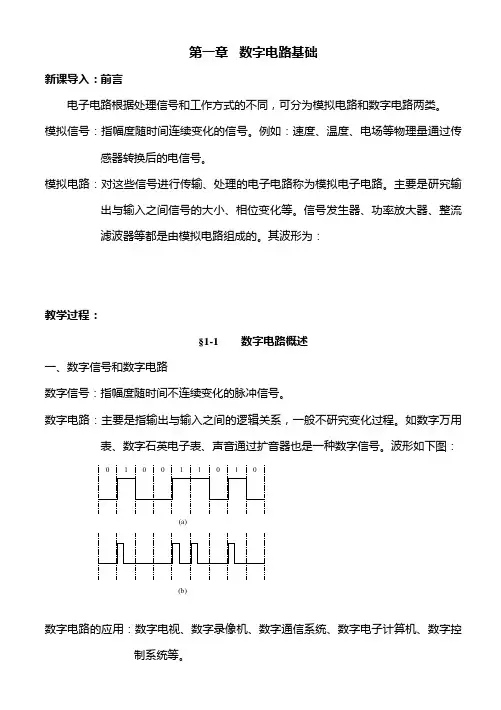

第一章 数字电路基础新课导入：前言电子电路根据处理信号和工作方式的不同，可分为模拟电路和数字电路两类。

模拟信号：指幅度随时间连续变化的信号。

例如：速度、温度、电场等物理量通过传感器转换后的电信号。

模拟电路：对这些信号进行传输、处理的电子电路称为模拟电子电路。

主要是研究输出与输入之间信号的大小、相位变化等。

信号发生器、功率放大器、整流滤波器等都是由模拟电路组成的。

其波形为：教学过程：§1-1 数字电路概述一、数字信号和数字电路数字信号：指幅度随时间不连续变化的脉冲信号。

数字电路：主要是指输出与输入之间的逻辑关系，一般不研究变化过程。

如数字万用表、数字石英电子表、声音通过扩音器也是一种数字信号。

波形如下图：数字电路的应用：数字电视、数字录像机、数字通信系统、数字电子计算机、数字控制系统等。

(a)1111(b)二、数字电路的特点数字电路中只有高电平、低电平两种状态，通常采用二进制编码，即只有1和0两个数码，用来表示脉冲信号的无有或多少。

高电平3.6V用1表示，低电平0.3V用0表示。

例：光盘的刻录数字电路中的二极管、三极管都是工作在开关状态，开关的接通与断开，可以用导通和截止来实现。

导通用1，截止用0表示，这种表示方法一般称为正逻辑。

如果低电平对应1，高电平对应0的关系称为负逻辑。

数字电路的分析与模拟电路不同，主要是以逻辑代数为主要工具，利用真值表、逻辑函数表达式、卡诺图、波形图等。

特点：1、数字信号易于存储、加密、压缩、传输和再现。

2、数字电路结构简单，便于集成化、系列化批量生产，成本低、使用方便。

3、可靠性高、精度高、抗干扰能力强。

4、能实现数值运算，可编程数字电路容易实现各种算法，具有较大的灵活性。

5、能实现逻辑运算和判断，便于实现各种数字控制。

三、数字电路的应用1、信号发生器2、数字电子仪表3、数字家电产品4、数字电子计算机5、数字通信6、工业数字控制系统四、如何学好数字逻辑电路1、学好基础知识2、多做数字电路实验3、综合应用数字集成电路§1-2 数制与编码一、数制在数字电路中，常用二进制数、八进制数和十六进制数。
