30米预应力混凝土连续t梁预应力孔道压浆、封锚技术交底

T梁预制安全技术交底XX高速XX合同段项目经理部对部门安全生产交底卡进行记录，内容为T梁预制安全技术交底。

以下是交底内容：一、T梁浇筑的安全交底：1.浇注T梁属于高处作业，必须按照高处作业规定进行操作。

2.浇注作业必须由专人指挥，分工明确。

3.浇注混凝土前，必须检查振动器运转是否正常，电源线是否有破损。

如有破损，应由电工修复后再进行操作。

4.浇注高度超过2米的梁时，必须搭设脚手架或操作平台，并在上面进行操作。

5.使用输送泵输送混凝土时，应有2人以上人员牵引布料杆。

管道接头、安全阀、管架等必须安装牢固，输送前应试送，检修时必须卸压。

6.浇注人员不得站在模板或支撑上操作，也不得直接在钢筋上踩踏、行走。

7.在模板仓内作业时，必须穿胶靴并戴安全帽。

8.向模板内灌注混凝土时，作业人员应协调配合，灌注人员应听从振捣人员的指挥。

9.预应力灌浆应严格按照规定压力进行，输浆管道应畅通，阀门接头应严密牢固。

10.模板仓内照明用电必须使用12伏低压。

11.混凝土振捣器使用前必须经电工检验确认合格后方可使用。

开关箱内必须装设漏电保护器，插座插头应完好无损，电源线不得破皮漏电。

操作者必须穿绝缘鞋(胶鞋)，戴绝缘手套。

12.混凝土养护：1）使用覆盖物养护混凝土时，预留孔洞必须按规定设牢固盖板或围栏，并设安全标志。

2）加热用的蒸汽管应架高或使用保温材料包裹。

3）用软管浇水养护时，应将水管接头连接牢固，移动皮管不得猛拽，不得倒行拉移皮管。

4）蒸汽养护、操作和冬施测温人员，不得在混凝土养护坑(池)边沿站立和行走。

应注意脚下孔洞与磕绊物等。

5）覆盖物养护材料使用完毕后，应及时清理并存放到指定地点，码放整齐。

6）模板拆除后，必须确认T梁有足够的支撑后方能进行养生。

二、XXX作业的安全交底：在进行张拉作业前，必须确认T梁支撑好，梁的两侧没有人作业，XXX端挡板放置好。

1.TXXX属于高处作业，必须按照高处作业规定进行操作。

2.必须经过专业培训，掌握预应力张拉的安全技术知识并经考核合格后方可上岗。

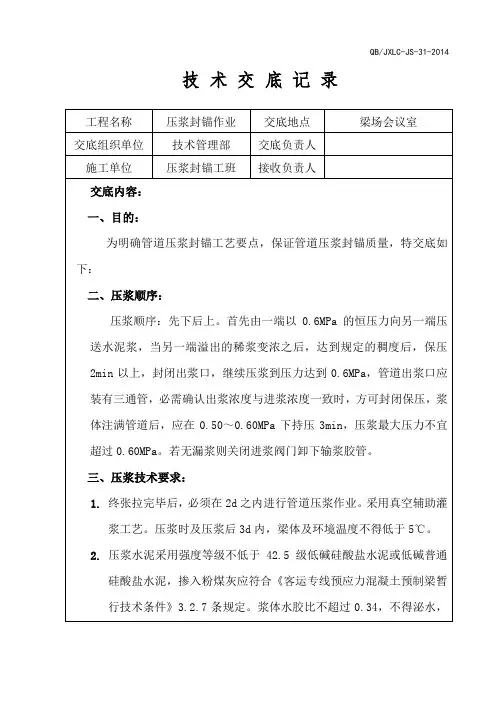

技术交底记录工程名称压浆封锚作业交底地点梁场会议室交底组织单位技术管理部交底负责人施工单位压浆封锚工班接收负责人交底内容：一、目的：为明确管道压浆封锚工艺要点，保证管道压浆封锚质量，特交底如下：二、压浆顺序：压浆顺序：先下后上。

首先由一端以0.6MPa的恒压力向另一端压送水泥浆，当另一端溢出的稀浆变浓之后，达到规定的稠度后，保压2min以上，封闭出浆口，继续压浆到压力达到0.6MPa，管道出浆口应装有三通管，必需确认出浆浓度与进浆浓度一致时，方可封闭保压，浆体注满管道后，应在0.50～0.60MPa下持压3min，压浆最大压力不宜超过0.60MPa。

若无漏浆则关闭进浆阀门卸下输浆胶管。

三、压浆技术要求：1. 终张拉完毕后，必须在2d之内进行管道压浆作业。

采用真空辅助灌浆工艺。

压浆时及压浆后3d内，梁体及环境温度不得低于5℃。

2. 压浆水泥采用强度等级不低于42.5级低碱硅酸盐水泥或低碱普通硅酸盐水泥，掺入粉煤灰应符合《客运专线预应力混凝土预制梁暂行技术条件》3.2.7条规定。

浆体水胶比不超过0.34，不得泌水，流动度不大于18+-4s，30min后流动度不大于35秒。

梁场所采用水胶比为0.33。

3. 张拉施工完成后，清水冲洗，高压风吹干，安装两端锚垫板上压浆孔、联接管和联接阀，进行封锚，抽真空。

压浆前，管道真空度稳定在0.06～0.10MPa之间；浆体注满管道后，在0.50～0.60MPa下持压3min；压浆最大压力不超过0.60MPa。

4. 启动电机使搅拌机运转，然后80%~90%的水，再缓慢均匀地加入除水泥外的其他压浆材料，边加边搅拌；然后均匀加入全部水泥，再搅拌两分钟，然后加入剩下的10%~20%的拌合水水，继续搅拌2分钟。

压浆罐水泥浆进口处设2.5×2.5mm过滤网，以防杂物堵管。

5. 压浆用的胶管一般不超过30m，若超过30m则压力增加0.1MPa。

水泥浆搅拌结束至压入管道的时间间隔不应超过40min。

30米T梁负弯距张拉压浆施工专项方案T梁现场同条件砼试块砼强度达到设计强度100%时，且养护达5天以上方可进行预应力钢束张拉。

钢束采用单根两端对称均匀张拉，张拉顺序为：N2、N1号钢束。

钢束张拉采用张拉力和引伸量双控。

一、准备工作：1、27t千斤顶及相匹配的油表已经河北道桥工程检测有限公司标定合格，保证良好的工作状态，保证误差不超过规定，方可使用。

并以相关的标定数据计算油表读数，作为控制张拉力的依据，伸长量要按钢绞线的实测弹性模量及管道摩阻相关参数确定。

2、检查钢绞线对应位置的根数是否正确，卡片安装是否齐平，所有的预应力锚具系统应检验合格，方可使用。

二、张拉程序：由于采用低松弛高强度预应力钢绞线，所以张拉程序为：低松弛预应力筋0→15%σk→30%σk→σk（持菏2min）锚固，采用两个QYC270千斤顶两端同时张拉，始应力为σk的15%，此时的伸长值为△L1，初应力为σk的30%，此时的伸长值为△L2，末应力为σk的100%，此时的伸长值为△L3。

顶板束钢绞线张拉锚下控制应力为σk=0.75Rby=0.75×1860Mpa=1395Mpa。

其终值△L=△L3+△L2-2△L1，△L1为始张拉的伸长值，△L2为初张拉的伸长值，△L3为终张拉的伸长值。

张拉完后，查△L与计算伸长值比较，其伸长率不超过6%，否则、要停止张拉查明原因。

三、预应力钢绞线张拉伸长量计算预应力Ｔ梁张拉时的控制应力，应以张拉时的实际伸长值与理论计算伸长值进行校核。

实际伸长值与理论伸长值相差应控制在6%以内，否则应暂停张拉，查清原因并采取措施加以调整后，再继续进行张拉。

理论伸长值的计算及实际伸长值的量测方法如下：1、理论计算：①相关参数：μ=0.20 K=0.0015 Eg=2.0×105Mpa A=140mm2②、计算公式：△L=p×L×100/Ay×Eg aP=P×[1－e－(kl+μθ)] /（kl+μθ） bP=бk×Ay 由式a、b、c得知ΔL= σk.×L/Eg[1―e－(kl+μθ）/（kl+μθ）]③、计算表：伸长量计算数据详见附表④油表读数(第一桥面队)2、实际伸长值的量测及计算方法：预应力筋张拉前，应先调整到初应力σ0（取控制应力的15%）再开始张拉和量测伸长值，实际伸长值除了张拉时量测的伸长值外，还应加上初应力时的推算伸长值，实际伸长值总量△L的计算公式如下：△L=△L3+△L2-2△L1，△L1为始张拉的伸长值，△L2为初张拉的伸长值，△L3为终张拉的伸长值。

T梁压浆封锚作业指导书编制人：审核人：审批人：二○年月目录1、适用范围 (1)2、作业准备 (1)3、技术要求 (1)4、施工程序与工艺流程 (2)4.1施工程序5、施工要求 (4)6、劳动组织 (8)7、材料要求 (9)8、设备机具配置 (10)9、质量控制及检验 (10)9.1质量控制9.2质量检验10、安全要求及注意事项 (11)10.1注意事项10.2安全要求1、适用范围适用于对XX集团桥梁公司连云港制梁场后张法预应力混凝土简支T梁预应力孔道压浆施工进行控制，使之符合设计及验收规范要求。

2、作业准备2.1内业技术准备作业指导书编制后，应在真空辅助压浆及封锚前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。

2.2外业技术准备施工作业中所涉及的各种外部技术数据收集。

3、技术要求3.1真空辅助压浆作业必须在终张拉后48h内完成，压浆过程中及压浆后48h内梁体温度不应低于5℃，否则应采取预热、保温措施。

3.2水胶比不大于0.35；泌水率：24h自由泌水率为0%，3h 毛细泌水率≤0.1%。

3.3流动性：出机流动流动度18±4秒，30min流动度≤30秒。

3.424h自由膨胀率0%-3%。

3.57d抗压强度≥35MPa，抗折强度≥6.5MPa；28d抗压强度≥50MPa，抗折强度≥10MPa。

3.6真空辅助压浆前报监理确认。

3.7封锚拌合物坍落度为50±10mm、含气量为3-4%、入模温度为10-30℃。

4、施工程序与工艺流程4.1施工程序施工准备原材料检验净浆搅拌压浆保压卸压拆除压浆设备封锚机械设备物资部根据压浆数量选择合适的压浆设备（灰浆拌和机、连续式压浆泵、真空辅助压浆设备），机械工班进行检修、保养，保证压浆连续性。
