技术交底书工程位置XXA11标二工区综合一队工程名称XX梁场交底项目30米预应力混凝土连续T梁预应力孔道压浆、封锚交底日期1. 预应力筋张拉后,孔道要在24小时内压浆。
2. 孔道压浆采用经检验合格的52.5R普通硅酸盐水泥,压浆水灰比宜采用0。
4~0。
45,可加入适当的外加剂,本次采用的配比如下:1:0。
40:0.005(水泥1384Kg/方:水:减水剂),水泥浆的泌水率不得超过3%,水泥浆稠度控制在14s~18s之间。
3。
压浆前观察预应力筋和锚具稳定状况,并要对孔道进行清洁处理。
4。
压浆采用活塞式压浆机,压浆压力应取0。
5~0。
7MPa。
水泥浆应达到均匀的稠度为止.水泥浆拌制到压入孔道内延续时间,视气温情况而定,宜在30~45min.要保证压浆管的气密性.5。
压浆顺序为先下后上,水泥浆从一端压入,从另一端排出,当出浆口排出稠度相同的浓浆时,用木塞塞住,为保证孔道内水泥浆饱满,关闭出浆口后,应保持不小于0。
5MPa的一个稳压期,该稳压期不小于2min。
6. 压浆过程中及压浆后48小时内,结构混凝土温度不低于5℃,否则应采取保温措施。
当气温高于35℃时,压浆宜在夜间进行。
7.压浆应按规定做不小于三组的7.07×7。
07×7。
07cm立方体试件,并做好施工记录。
8。
在管道压浆前不得安装就位,在压浆强度达到设计要求后方可移运和吊装。
9。
孔道压浆后应立即将梁端水泥浆清洗干净,同时清除支承垫板、锚具及端面混凝土的污垢,以备浇注封锚混凝土,封锚混凝土要求在梁片假设完成后立模施工。
10。
固定封锚模板,立模后校核梁长,其长度符合规范要求。
11。
封锚混凝土采用与梁体同标号的C50混凝土,应仔细认真振捣,使锚具处的混凝土密实.12. 封锚混凝土浇注后,静置1~2h,带模浇水养护。
脱模后在常温下养护时间不少于7天。
冬季气温低于5摄氏度时不得浇水,养护时间应增长并采取保温措施。
交底人接受负责人全体接受人注:本表一式二份,班组、工程部各一份。
技术交底记录工程名称压浆封锚作业交底地点梁场会议室交底组织单位技术管理部交底负责人施工单位压浆封锚工班接收负责人交底内容:一、目的:为明确管道压浆封锚工艺要点,保证管道压浆封锚质量,特交底如下:二、压浆顺序:压浆顺序:先下后上。
首先由一端以0.6MPa的恒压力向另一端压送水泥浆,当另一端溢出的稀浆变浓之后,达到规定的稠度后,保压2min以上,封闭出浆口,继续压浆到压力达到0.6MPa,管道出浆口应装有三通管,必需确认出浆浓度与进浆浓度一致时,方可封闭保压,浆体注满管道后,应在0.50~0.60MPa下持压3min,压浆最大压力不宜超过0.60MPa。
若无漏浆则关闭进浆阀门卸下输浆胶管。

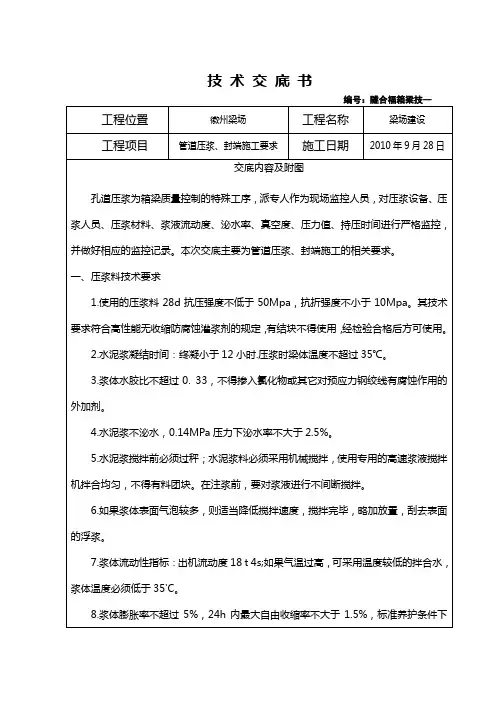

三、压浆技术要求:1. 终张拉完毕后,必须在2d之内进行管道压浆作业。
采用真空辅助灌浆工艺。
压浆时及压浆后3d内,梁体及环境温度不得低于5℃。
2. 压浆水泥采用强度等级不低于42.5级低碱硅酸盐水泥或低碱普通硅酸盐水泥,掺入粉煤灰应符合《客运专线预应力混凝土预制梁暂行技术条件》3.2.7条规定。
浆体水胶比不超过0.34,不得泌水,流动度不大于18+-4s,30min后流动度不大于35秒。
梁场所采用水胶比为0.33。
3. 张拉施工完成后,清水冲洗,高压风吹干,安装两端锚垫板上压浆孔、联接管和联接阀,进行封锚,抽真空。
压浆前,管道真空度稳定在0.06~0.10MPa之间;浆体注满管道后,在0.50~0.60MPa下持压3min;压浆最大压力不超过0.60MPa。
4. 启动电机使搅拌机运转,然后80%~90%的水,再缓慢均匀地加入除水泥外的其他压浆材料,边加边搅拌;然后均匀加入全部水泥,再搅拌两分钟,然后加入剩下的10%~20%的拌合水水,继续搅拌2分钟。
压浆罐水泥浆进口处设2.5×2.5mm过滤网,以防杂物堵管。
5. 压浆用的胶管一般不超过30m,若超过30m则压力增加0.1MPa。
水泥浆搅拌结束至压入管道的时间间隔不应超过40min。

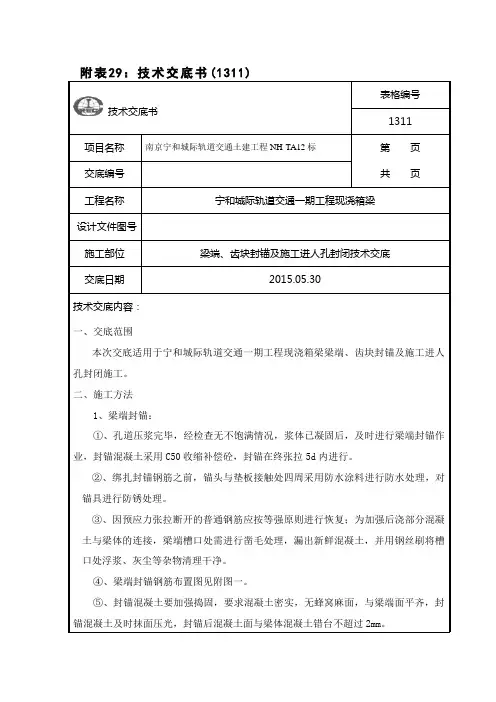

技术交底书表格编号1311
项目名称南京宁和城际轨道交通土建工程NH-TA12标第页
共页
交底编号
工程名称宁和城际轨道交通一期工程现浇箱梁
设计文件图号
施工部位梁端、齿块封锚及施工进人孔封闭技术交底
交底日期2015.05.30
技术交底内容:
一、交底范围
本次交底适用于宁和城际轨道交通一期工程现浇箱梁梁端、齿块封锚及施工进人孔封闭施工。
二、施工方法
1、梁端封锚:
①、孔道压浆完毕,经检查无不饱满情况,浆体已凝固后,及时进行梁端封锚作业,封锚混凝土采用C50收缩补偿砼,封锚在终张拉5d内进行。
②、绑扎封锚钢筋之前,锚头与垫板接触处四周采用防水涂料进行防水处理,对锚具进行防锈处理。
③、因预应力张拉断开的普通钢筋应按等强原则进行恢复;为加强后浇部分混凝土与梁体的连接,梁端槽口处需进行凿毛处理,漏出新鲜混凝土,并用钢丝刷将槽口处浮浆、灰尘等杂物清理干净。
④、梁端封锚钢筋布置图见附图一。
⑤、封锚混凝土要加强捣固,要求混凝土密实,无蜂窝麻面,与梁端面平齐,封锚混凝土及时抹面压光,封锚后混凝土面与梁体混凝土错台不超过2mm。
交底人:复核人:接收人:日期:。
孔道灌浆1、张拉施工完成后,用砂轮锯切除外露的钢绞线切除外露的钢绞线(钢绞线外露量不小于30mm),进行封锚。
封锚采用无收缩水泥砂浆封锚,封锚时必须将锚下垫板及夹片、外露钢绞线全部包裹,覆盖层厚度大于15mm,封锚后48小时之内灌浆、压浆料与水比例控制在0.26-0.28之间,建议采用0.27。
2、孔道压浆采用C50水泥浆。
其拌和时间不少于2分钟,直至流动度为10~17秒之间为止(25℃)。
水胶比为0.26~0.28,24h自由泌水率0。
拌合后自拌制至压入孔道的延续时间,视气温情况而定,一般在30~50min范围内。
且在使用前和压注过程中应连续搅拌。
对于因延迟使用所致流动度降低的水泥浆,不得通过加水来增加其流动度。
3、压浆工艺压浆前,应清除梁体孔道内杂物和积水。
浆体压入梁体孔道之前,应首先开启压浆泵,使浆体从压浆嘴排出少许,以排除压浆管路中的空气、水和稀浆。
当排出的浆体流动度和搅拌罐中的流动度一致时,方可开始压入梁体孔道。
压浆的最大压力不宜超过 0.6MPa。
压浆充盈度应达到孔道另一端饱满并于排气孔排出与规定流动度相同的浆体为止。
关闭出浆口后,应保持不小于 0.5MPa 的压力下保压 3min 的稳压期。
压浆顺序先下后上,同一管道压浆应连续进行,一次完成。
终张拉完毕,应在 48h 内进行管道压浆。
压浆后可以提前交库,但需保证 28d 标准试件的强度达到规定值。
压浆强度未达到28d 强度要求之前,不得进行静载试验或出场架设。
十六、封锚孔道压浆后立即将梁端水泥浆冲洗干净,以免影响封端混凝土与梁体的连结。
绑扎封端钢筋网,并将封端钢筋网与封端预留筋焊接。
封端模板支护牢固,以免在浇筑混凝土时模板走动,对梁体总长和角度进行检查,检查合格后方可进行混凝土浇筑。
封端混凝土均采用C50微膨胀混凝土。
封锚前应将梁端槽口处混凝土凿毛,并对锚具进行防锈处理。
浇筑封端混凝土时,使用ø30振捣棒振捣。
封端混凝土脱模后应立即浇水养护,以加强封端混凝土与梁体混凝土的连结。

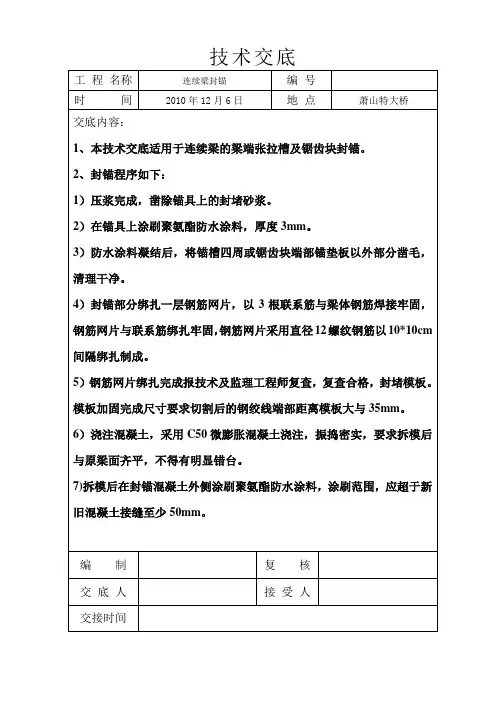

技术交底记录封锚前应对封锚压浆人员进行专业培训与技术讲解,合格后方可上岗。
交底情况如下:箱梁封锚端必须在孔道压浆结束后,经检验合格后,才允许进行施工。
为提高结构的耐久性,梁体封锚采用锚穴的方式,以减小封锚混凝土体积。
封锚前应对锚穴进行整体凿毛处理,凿毛深度在2-3cm。
凿毛程度以不见原光面混凝土为标准。
清除锚垫板表面的灰浆,孔道口堵塞缝隙的纸及双面胶等杂物。
并且利用锚垫板安装连接一端带钩一端带有螺纹的短钢筋安装于锚板螺栓孔,与锚穴内钢筋网绑扎在一起。
并且保证封端混凝土与梁体连为一体。
封锚后进行防水处理。
1、绑扎封锚钢筋之前,先将锚垫板表面粘浆和锚环上的封锚砂浆铲除干净,凿毛、清理工作之后,在锚具的四周及钢绞线端部涂以聚氨酯防水涂料进行防水处理。
2、齿块处封锚时采用两层网片,网片用Φ10圆钢绑扎焊接而成,每层网片间圆钢间距为10cm。
齿块网片竖向放置在齿块端部。
第一层网片距离锚垫板10cm,第二层网片距离第一层网片5cm,整个封锚部分距离锚垫板端部20cm。
绑扎完毕后支模封锚。
齿块处钢筋网片尺寸及用量:一至三联:齿块一、三网片高度500mm,宽1000mm。
每个齿块共计Φ10钢筋量12.3kg。
齿块二、四网片高度500mm,宽700mm。
每个齿块共计Φ10钢筋量8.6kg。
齿块五、六网片高度500mm,宽600mm。
每个齿块共计Φ10钢筋量7.4kg。
四至八联:齿块七、九网片高度500mm,宽1000mm。
每个齿块共计Φ10钢筋量12.3kg。
齿块十一、十二网片高度500mm,宽600mm。
每个齿块共计Φ10钢筋量7.4kg。
齿块八、十一网片高度500mm,宽800mm。
每个齿块共计Φ10钢筋量9.9kg。
九至十三、十五至十八、二十一联:A型齿块高度500mm,宽1000mm。
每个齿块共计Φ10钢筋量12.3kg。
B型齿块高度500mm,宽1200mm。
每个齿块共计Φ10钢筋量15.4kg。
C型齿块高度500mm,宽1100mm。
