超高层建筑燃气泄漏报警报警控制系统工程的设计探讨
国内、外高层建筑因燃气泄漏而发生的火灾爆炸事件不胜枚举，造成生命与财富的巨大损失，人们清醒地认识到高层建筑用气安全技术的必要性与重要性，而关键在于燃气泄漏报警控制技术及其系统工程。燃气泄漏报警控制系统可以对燃气泄漏预警和实时监测，并及时采取紧急处置措施控制险情，避免引起爆炸等事故，保障人民的生命财产安全。其简便易操作、灵敏性高、工作稳定等优点应用及其广泛。本文以广州周大福金融中心（东塔）燃气管道工程燃气泄露报警系统设计为例探讨超高层建筑燃气泄漏报警报警控制系统工程的设计方案和设计原理，系统主要构成及各构成部分的功能，供交流探讨。
标签：燃气泄漏；报警；控制系统
1、工程设计概况
1.1、工程概况
此项目位于广州市天河区珠江新城J2-1，J2-3地块广州周大福金融中心，用气区域为地下一层，裙楼及塔楼，塔楼总高度为518米，其中塔楼的107、108层均有用气点，为超高层建筑用气。
1.2、报警系统设计范围
此次设计中，厨房表后管因无具体的厨房炉具及燃气管道布置，所以不在本次设计范围，仅为预留管及管井的燃气泄漏报警系统。
2、燃气泄漏报警系统介绍
本项目采用可燃气体报警监控电脑（工控机），安装于地下一层的消防控制中心，工控机额定工作电压为交流220V，从消防中心UPS接出。整个项目设计了160路可燃气体报警探测器；报警主机分为三台，每台控制点位为256个。也是安装于地下一层的消防控制中心，提供AC220V.1KW消防电源，其中裙楼的探测器接到报警主机A，塔楼的地下负一层至40层的探测器接到报警主机B，41层至顶楼的探测器接到报警主机C。
每台报警主机的点位为256个，而我们的探头加外控器的点位总共是176个，从容量上说一个主机就可以满足了，但是为什么还要设置三台主机呢？
这是考虑到用气地点比较分散，距离较远，控制电缆拉的过长会产生压降，不能确保信号的准确传输；另一个方面，如果只用一个报警主机，一旦主机出现了故障，整个东塔的燃气报警系统就瘫痪，存在较大的安全隐患，综合以上考虑，就设计为分区域分主机控制。同时，现在是预留管设计，主机线路都预留了报警点位，待后续各个厨房及酒店装修用气时，可将新的报警探头接入现有报警控制

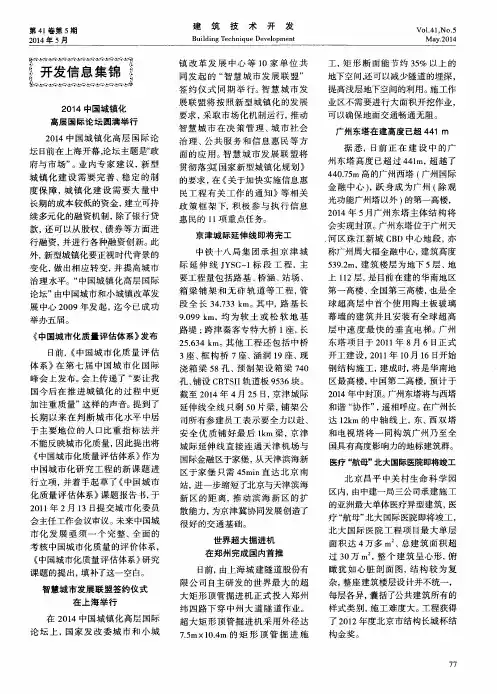

第４ｌ卷第５期 ２０１４年５月 建筑技术开发
Ｂｕｉｌｄｉｎｇ Ｔｅｃｈｎｉｑｕｅ Ｄｅｖｅｌｏｐｍｅｎｔ ＶＯ１．４１．ＮＯ．５ Ｍａｙ．２０１４
２０１４中国城镇化
高层国际论坛圆满举行
２０１４中国城镇化高层国际论
坛日前在上海开幕，论坛主题是‘政
府与市场”。业内专家建议，新型 城镇化建设需要完善、稳定的制
度保障，城镇化建设需要大量中
长期的成本较低的资金，建立可持
续多元化的融资机制，除了银行贷 款，还可以从股权、债券等方面进
行融资，并进行各种融资创新。此
外，新型城镇化要正视时代背景的
变化，做出相应转变，并提高城市
治理水平。“中国城镇化高层国际 论坛”由中国城市和小城镇改革发
展中心２００９年发起，迄今已成功 举办五届。
《中国城市化质量评估体系》发布
日前，《中国城市化质量评估 体系》在第七届中国城市化国际
峰会上发布。会上传递了“要让我
国今后在推进城镇化的过程中更
加注重质量”这样的声音。提到了
长期以来在判断城市化水平中居 于主要地位的人口比重指标法并
不能反映城市化质量，因此提出将
《中国城市化质量评估体系》作为
中国城市化研究工程的新课题进
行立项，并着手起草了《中国城市
化质量评估体系》课题报告书，于 ２０１１年２月１３日提交城市化委员
会主任工作会议审议。未来中国城
市化发展亟须一个完整、全面的
考核中国城市化质量的评价体系，
《中国城市化质量评估体系》研究 课题的提出，填补了这一空白。
智慧城市发展联盟签约仪式
在上海举行
在２０１４中国城镇化高层国际
论坛上，国家发改委城市和小城 镇改革发展中心等１０家单位共
同发起的“智慧城市发展联盟”
签约仪式同期举行。智慧城市发
展联盟将按照新型城镇化的发展 要求，采取市场化机制运行，推动
智慧城市在决策管理、城市社会
治理、公共服务和信息惠民等方
面的应用。智慧城市发展联盟将
贯彻落实《＝国家新型城镇化规划》
的要求，在《关于加快实施信息惠

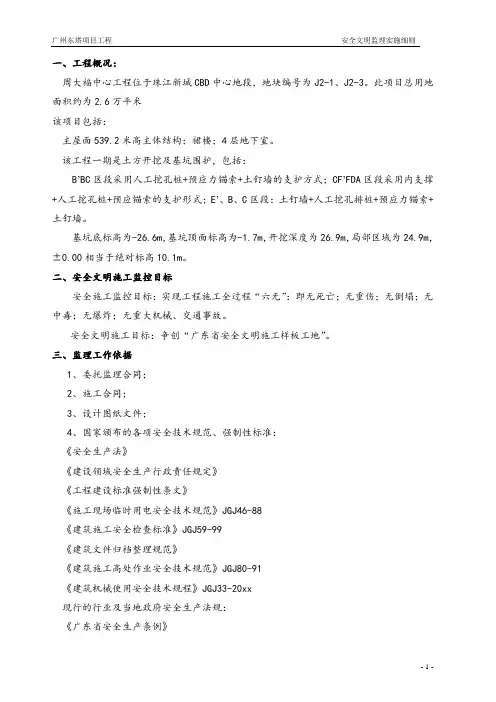

广州东塔项目工程 安全文明监理实施细则
- 1 - 一、工程概况：
周大福中心工程位于珠江新城CBD中心地段，地块编号为J2-1、J2-3。此项目总用地面积约为2.6万平米
该项目包括：
主屋面539.2米高主体结构；裙楼；4层地下室。
该工程一期是土方开挖及基坑围护，包括：
B’BC区段采用人工挖孔桩+预应力锚索+土钉墙的支护方式；CF’FDA区段采用内支撑+人工挖孔桩+预应锚索的支护形式；E’、B、C区段：土钉墙+人工挖孔排桩+预应力锚索+土钉墙。
基坑底标高为-26.6m，基坑顶面标高为-1.7m，开挖深度为26.9m，局部区域为24.9m，±0.00相当于绝对标高10.1m。
二、安全文明施工监控目标
安全施工监控目标：实现工程施工全过程“六无”：即无死亡；无重伤；无倒塌；无中毒；无爆炸；无重大机械、交通事故。
安全文明施工目标：争创“广东省安全文明施工样板工地”。
三、监理工作依据
1、委托监理合同；
2、施工合同；
3、设计图纸文件；
4、国家颁布的各项安全技术规范、强制性标准：
《安全生产法》
《建设领域安全生产行政责任规定》
《工程建设标准强制性条文》
《施工现场临时用电安全技术规范》JGJ46-88
《建筑施工安全检查标准》JGJ59-99
《建筑文件归档整理规范》
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑机械使用安全技术规程》JGJ33-20xx
现行的行业及当地政府安全生产法规：
《广东省安全生产条例》 广州东塔项目工程 安全文明监理实施细则
- 2 - 《广州市建筑工程安全生产文明施工量化管理（暂行）办法的通知》穗建筑（20xx）107号

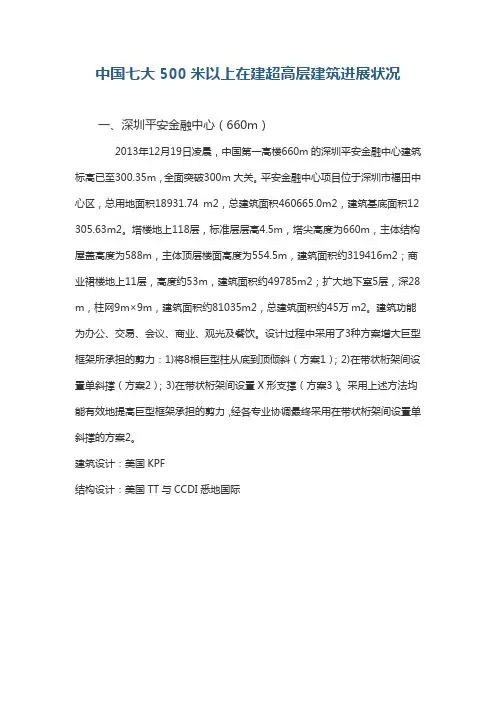

中国七大500米以上在建超高层建筑进展状况
一、深圳平安金融中心（660m）
2013年12月19日凌晨，中国第一高楼660m的深圳平安金融中心建筑标高已至300.35m，全面突破300m大关。平安金融中心项目位于深圳市福田中心区，总用地面积18931.74 m2，总建筑面积460665.0m2，建筑基底面积12305.63m2。塔楼地上118层，标准层层高4.5m，塔尖高度为660m，主体结构屋盖高度为588m，主体顶层楼面高度为554.5m，建筑面积约319416m2；商业裙楼地上11层，高度约53m，建筑面积约49785m2；扩大地下室5层，深28m，柱网9m×9m，建筑面积约81035m2，总建筑面积约45万m2。建筑功能为办公、交易、会议、商业、观光及餐饮。设计过程中采用了3种方案增大巨型框架所承担的剪力：1)将8根巨型柱从底到顶倾斜（方案1）；2)在带状桁架间设置单斜撑（方案2）；3)在带状桁架间设置X形支撑（方案3）。采用上述方法均能有效地提高巨型框架承担的剪力，经各专业协调最终采用在带状桁架间设置单斜撑的方案2。
建筑设计：美国KPF
结构设计：美国TT与CCDI悉地国际
中国七大500米以上在建超高层建筑进展状况
二、 上海中心大厦（632m）
2013年8月3日，随着最后一根钢梁就位，在建的“上海中心”实现结构封顶，大厦按计划达到125层，突破580米高度。上海中心大厦总高度达632米，预计将在2015年全部完工。 上海中心大厦位于上海浦东新区陆家嘴金融区，与金茂大厦和上海环球金融中心相邻，为一栋多功能的摩天大楼，塔楼结构高度580m，建筑总高度632m。塔楼主体结构采用巨型框架-伸臂-核心筒结构体系。巨型框架由8根巨型柱、4根角柱及8道位于加强层的箱形空间环带桁架组成。核心筒平面形状沿高度根据建筑平面功能作相应调整，底部平面为30m×30m的方形布置，中部为切角方形布置，顶部为十字形布置。塔楼的2，4～8区共设置了6道两层高的伸臂桁架。上海中心大厦采用了独特的内、外双层幕墙系统，内幕墙沿着楼板边缘呈圆柱式置。远离主体结构且扭转收缩向上的外幕墙系统是这座建筑区别于其他超高层建筑的显著特点之一。
