Y—△降压起动电气原理图及讲解

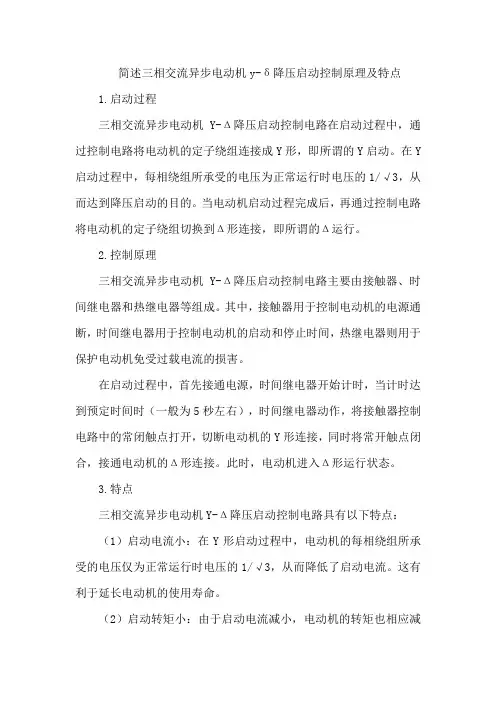

简述三相交流异步电动机y-δ降压启动控制原理及特点
1.启动过程
三相交流异步电动机Y-Δ降压启动控制电路在启动过程中，通过控制电路将电动机的定子绕组连接成Y形，即所谓的Y启动。

在Y 启动过程中，每相绕组所承受的电压为正常运行时电压的1/√3，从而达到降压启动的目的。

当电动机启动过程完成后，再通过控制电路将电动机的定子绕组切换到Δ形连接，即所谓的Δ运行。

2.控制原理
三相交流异步电动机Y-Δ降压启动控制电路主要由接触器、时间继电器和热继电器等组成。

其中，接触器用于控制电动机的电源通断，时间继电器用于控制电动机的启动和停止时间，热继电器则用于保护电动机免受过载电流的损害。

在启动过程中，首先接通电源，时间继电器开始计时，当计时达到预定时间时（一般为5秒左右），时间继电器动作，将接触器控制电路中的常闭触点打开，切断电动机的Y形连接，同时将常开触点闭合，接通电动机的Δ形连接。

此时，电动机进入Δ形运行状态。

3.特点
三相交流异步电动机Y-Δ降压启动控制电路具有以下特点：
（1）启动电流小：在Y形启动过程中，电动机的每相绕组所承受的电压仅为正常运行时电压的1/√3，从而降低了启动电流。

这有利于延长电动机的使用寿命。

（2）启动转矩小：由于启动电流减小，电动机的转矩也相应减
小。

这有利于防止电动机在负载较重的情况下启动时发生“闷车”现象。

（3）运行效率高：在Δ形运行状态下，电动机的电压和电流处于额定值，因此运行效率相对较高。

（4）使用范围广：该控制电路适用于容量较大且对启动转矩要求不高的三相交流异步电动机。

常见18种电动机降压启动电路图，一看就懂一、自耦减压启动自耦减压启动是笼型感应电动机(又称异步电动机)的启动方法之一。

它具有线路结构紧凑、不受电动机绕组接线方式限制的优点，还可按允许的启动电流和所需要的启动转矩选用不同的变压器电压抽头，故适用于容量较大的电动机。

图1 自耦减压启动工作原理如图1所示：启动电动机时，将刀柄推向启动位置，此时三相交流电源通过自耦变压器与电动机相连接。

待启动完毕后，把刀柄扳至运行位置切除自耦变压器，使电动机直接接到三相电源上，电动机正常运转。

此时吸合线圈KV得电吸合，通过连锁机构保持刀柄在运行位置。

停转时，按下SB按钮即可。

自耦变压器次级设有多个抽头，可输出不同的电压。

一般自耦变压器次级电压是初级的40%、65%、80%等，可根据启动转矩需要选用。

二、手动控制Y-△降压启动Y-△降压启动的特点是方法简便、经济。

其启动电流是直接启动时的1/3，故只适用于电动机在空载或轻载情况下启动。

图2 手动控制Y-△降压启动图2所示为QX1型手动Y-△启动器接线图。

图中L1、L2和L3接三相电源，D1、D2、D3、D4、D5和D6接电动机。

当手柄扳到“0”位时，八副触点都断开，电动机断电不运转；当手柄扳到“Y”位置时，1、2、5、6、8触点闭合，3、4、7触点断开，电动机定子绕组接成Y形降压启动；当电动机转速上升到一定值时。

将手柄扳到“△”位置，这时l、2、3、4、7、8触点接通，5、6触点断开，电动机定子绕组接成△形正常运行。

三、定子绕组串联电阻启动控制电动机启动时，在电动机定子绕组中串联电阻，由于电阻上产生电压降，加在电动机绕组上的电压低于电源电压，待启动后，再将电阻短接，使电动机在额定电压下运行，达到安全启动的目的。

定子绕组串联电阻启动控制线路如图3所示。

当启动电动机时，按下按钮SB1，接触器KM1线圈得电吸合，使电动机串入电阻降压启动。

这时时间继电器KT线圈也得电，KT常开触点经过延时后闭合，使KM2线圈得电吸合。

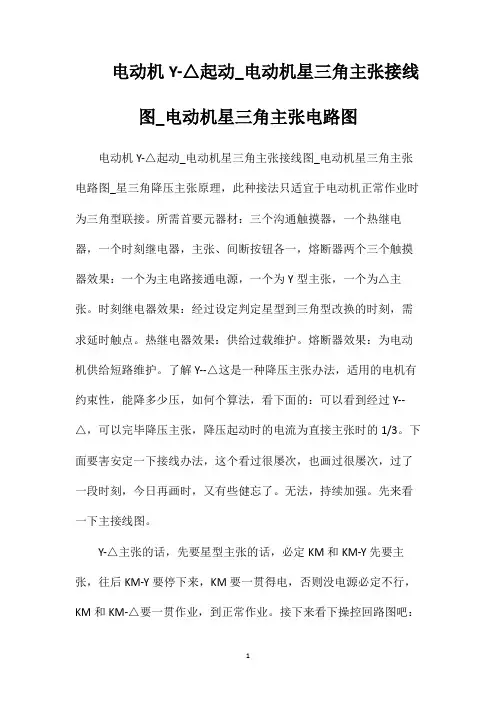

电动机Y-△起动_电动机星三角主张接线图_电动机星三角主张电路图电动机Y-△起动_电动机星三角主张接线图_电动机星三角主张电路图_星三角降压主张原理，此种接法只适宜于电动机正常作业时为三角型联接。

所需首要元器材：三个沟通触摸器，一个热继电器，一个时刻继电器，主张、间断按钮各一，熔断器两个三个触摸器效果：一个为主电路接通电源，一个为Y型主张，一个为△主张。

时刻继电器效果：经过设定判定星型到三角型改换的时刻，需求延时触点。

热继电器效果：供给过载维护。

熔断器效果：为电动机供给短路维护。

了解Y--△这是一种降压主张办法，适用的电机有约束性，能降多少压，如何个算法，看下面的：可以看到经过Y--△，可以完毕降压主张，降压起动时的电流为直接主张时的1/3。

下面要害安定一下接线办法，这个看过很屡次，也画过很屡次，过了一段时刻，今日再画时，又有些健忘了。

无法，持续加强。

先来看一下主接线图。

Y-△主张的话，先要星型主张的话，必定KM和KM-Y先要主张，往后KM-Y要停下来，KM要一贯得电，否则没电源必定不行，KM和KM-△要一贯作业，到正常作业。

接下来看下操控回路图吧：依据上面一次回路的剖析，再看这个操控回路，很简略的，按下主张按钮SB2，主回路电源主张，KM线圈得电，其常开触点闭合，完毕自坚持，SB2复归；下面的时刻继电器线圈回路和KM-Y线圈回路也接通，这时Y型主张现已完毕，经过期刻继电器时刻的整定，Y型回路的时刻继电器NC（常闭）触点得电后要延时翻开，使Y主张坚持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，一同Y型主张的触摸器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

（版权悉数）整守时刻到后，时刻继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起坚持效果，而其常闭触点断开，堵截Y型主张回路，一同另一个常闭触点使得KT时刻继电器回路断开，KT 线圈失电，常闭瞬时复归，常开也复归，电机此刻现已处于正常作业状况，完毕了降压主张。

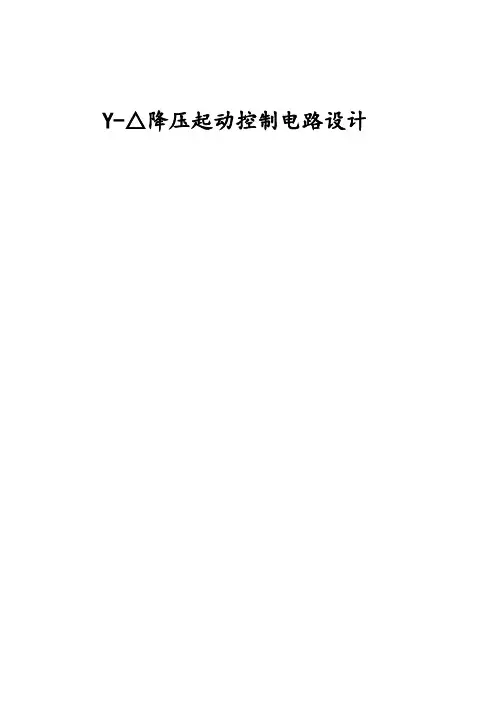

Y-△降压起动控制电路设计目录一设计要求 (2)二小组成员任务分工 (3)三电气原理图及工作原理 (4)四电路保护措施 (6)五元器件的选择 (7)六电器元件布置图 (12)七电气安装接线图 (13)八设计心得 (14)一设计要求1.1概述在实际生产中，我们有很多容量较大的电动机的启动电流很大，Y-△需要降压启动。

其原理有1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法。

2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线。

3.星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的。

1.2设计要求（1）按下启动按钮SB1,电动机定子绕组按星形连接,电动机降压启动。

（2）5s后，启动过程完成，电动机定子绕组自动转换到三角形连接，电动机稳定运行。

（3）按下停止按钮SB3，电机停止运动。

（4）保护措施：具有必要的欠压、过压、短路、过载保护。

二小组成员任务分工三电气原理图及工作原理3.1电气原理图3.2工作原理电路工作原理如图1-6Y所示合上电源刀开关QS，按下SB2，KM1线圈得电，KM1辅助动合触点闭合，自锁，KM1主触点闭合，KM3线圈得电，KM3主触点闭合，电动机M定子绕组接成Y形降压起动，KM3辅助动断触点分断，对KM2互锁，KT线圈得电，经过一段时间，KT延时动合触点闭合→①KT延时动断触点断开→②②KM3线圏失电→KM3主触点断开①KM2线圈失电，KM3主触点闭合，电动机M定子绕组△接法全压运行，KM2辅助动合触点闭合,自锁，KM2辅助动断触点分断，KT线圈失电,所有触点瞬时复位，且对KM3互锁。

停止时,按下SB2即可实现。

这种启动方法的优点是设备简单、经济,启动电流小；缺点是启动转矩小,且启动电压不能按实际需要调节,故只适用于空载或轻载启动的场合,并且只适用于正常运行时定子绕组按三角形连接的异步电动机。

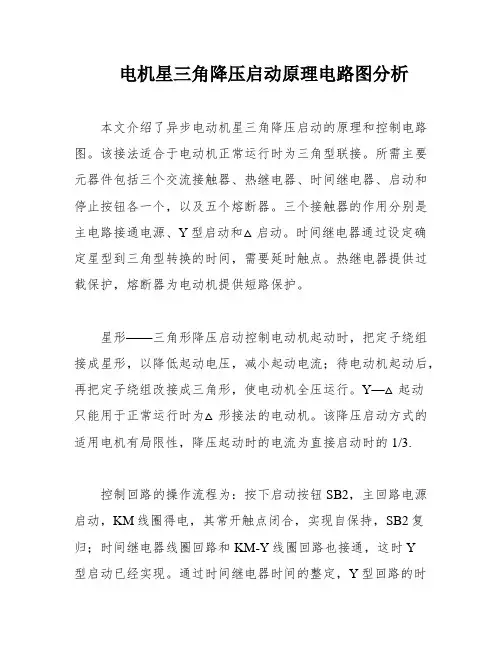

电机星三角降压启动原理电路图分析本文介绍了异步电动机星三角降压启动的原理和控制电路图。

该接法适合于电动机正常运行时为三角型联接。

所需主要元器件包括三个交流接触器、热继电器、时间继电器、启动和停止按钮各一个，以及五个熔断器。

三个接触器的作用分别是主电路接通电源、Y型启动和△启动。

时间继电器通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器提供过载保护，熔断器为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

该降压启动方式的适用电机有局限性，降压起动时的电流为直接启动时的1/3.控制回路的操作流程为：按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现。

通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

需要注意的是时间继电器的触点带有延时，是得电延时还是失电延时，一定要记牢才行。

左凸右凹，指的是物体的左侧向外凸出，而右侧向内凹陷。

这种形状可以用于制造一些特殊的零件，比如齿轮。

延头瞬尾指的是物体的前部较为突出，而后部则突然变细。

这种形状常用于制造一些流体力学上的零件，比如涡轮。

左凹右凸则是左侧向内凹陷，右侧向外凸出。

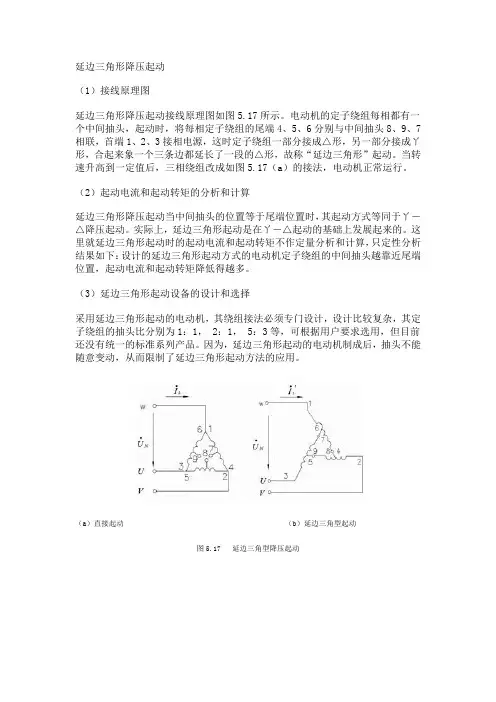

延边三角形降压起动
（1）接线原理图
延边三角形降压起动接线原理图如图5.17所示。电动机的定子绕组每相都有一
个中间抽头，起动时，将每相定子绕组的尾端4、5、6分别与中间抽头8、9、7
相联，首端1、2、3接相电源，这时定子绕组一部分接成△形，另一部分接成ㄚ
形，合起来象一个三条边都延长了一段的△形，故称“延边三角形”起动。当转
速升高到一定值后，三相绕组改成如图5.17（a）的接法，电动机正常运行。

（2）起动电流和起动转矩的分析和计算
延边三角形降压起动当中间抽头的位置等于尾端位置时，其起动方式等同于ㄚ－
△降压起动。实际上，延边三角形起动是在ㄚ－△起动的基础上发展起来的。这
里就延边三角形起动时的起动电流和起动转矩不作定量分析和计算，只定性分析
结果如下：设计的延边三角形起动方式的电动机定子绕组的中间抽头越靠近尾端
位置，起动电流和起动转矩降低得越多。

（3）延边三角形起动设备的设计和选择
采用延边三角形起动的电动机，其绕组接法必须专门设计，设计比较复杂，其定
子绕组的抽头比分别为1：1， 2：1， 5：3等，可根据用户要求选用，但目前
还没有统一的标准系列产品。因为，延边三角形起动的电动机制成后，抽头不能
随意变动，从而限制了延边三角形起动方法的应用。

（a）直接起动 （b）延边三角型起动
图5.17 延边三角型降压起动

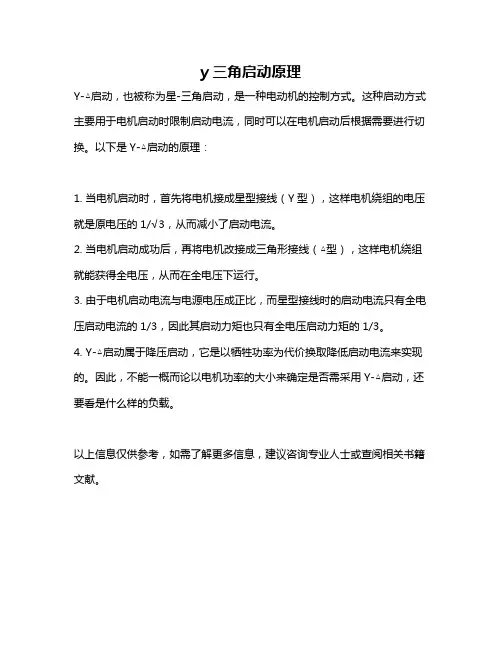

y三角启动原理
Y-△启动，也被称为星-三角启动，是一种电动机的控制方式。

这种启动方式主要用于电机启动时限制启动电流，同时可以在电机启动后根据需要进行切换。

以下是Y-△启动的原理：
1. 当电机启动时，首先将电机接成星型接线（Y型），这样电机绕组的电压就是原电压的1/√3，从而减小了启动电流。

2. 当电机启动成功后，再将电机改接成三角形接线（△型），这样电机绕组就能获得全电压，从而在全电压下运行。

3. 由于电机启动电流与电源电压成正比，而星型接线时的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3。

4. Y-△启动属于降压启动，它是以牺牲功率为代价换取降低启动电流来实现的。

因此，不能一概而论以电机功率的大小来确定是否需采用Y-△启动，还要看是什么样的负载。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。

星三角降压启动电路图星三角降压启动电路图星三角降压启动电路图-Y—△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵，技术比较落后的时候是一个最常用的的电工电路，随着科技的发展，这种启动方式有逐步被淘汰的趋势，但是该启动电路中应用的基本电路中的互锁、自锁、延时继电器，电机的绕组接法等对于刚刚接触电路的朋友是一个很好的教材，下面就根据星三角降压启动电路图给大家介绍一下星三角降压启动电路的工作过程以及电流电压关系。

1、首先介绍一下图纸中各个元器件的符号L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；2、下面介绍一下工作过程合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，KMY和KM△互锁避免KM△误动作；KM-1闭合，自锁启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转。
