电机二次控制原理

电动机正反停控制原理电动机是一种广泛应用于各个领域的机械设备，其正反和停控制是电动机的基本控制功能。

本文将从以下几个方面分步骤阐述电动机正反停控制原理。

一、电动机正转原理电动机正转即指电动机顺时针旋转，一般用直流电机为例阐述。

直流电机的运动是由电磁力和旋转力共同产生的，当直流电机通过正极和负极之间的电路时，电流就在两根导线之间流动，使得电磁体变成一个强大的电磁铁，这个电磁铁会与永磁体相互作用，产生一个旋转力，使得直流电机开始顺时针旋转。

二、电动机反转原理电动机反转的原理相对于电动机正转更为复杂，需要通过改变电阻值和磁通量方向来实现，以三相异步电机为例，其反转原理如下：1.将电机的U相和V相电源的连线互换，即U、V两端子的相互调换。

2.由于U相和V相之间的连线发生改变，两者的相位差也会根据转子的位置产生变化，从而引起电机的方向反转。

三、电动机停止原理电动机的停止需要依靠负载减速，有以下几种方式：1.切断电源，采用手动方式让电动机慢慢停下来。

2.采用减速装置使电动机在设定时间内逐渐停止，如制动器、摩擦制动器等。

3.采用电磁制动器让电机停下来，这种方式需要通过电磁作用来实现，当电动机的电源切断后，电磁就开始发挥作用，将电动机的旋转力瞬间停止。

四、电动机控制方法目前常见的电动机控制方法有以下几种：1.交流电动机的调速器：常用的调速器有变频器、电压调整等方式。

2.直流电动机的调速器：常用的调速器有变压器、可控硅器等。

3.步进电动机的驱动器：常用的驱动器有PWM驱动器、步进电源等。

总之，电动机的正反停控制是电动机的基本功能，了解其原理和控制方法对于提高电动机的可靠性和使用效率至关重要。

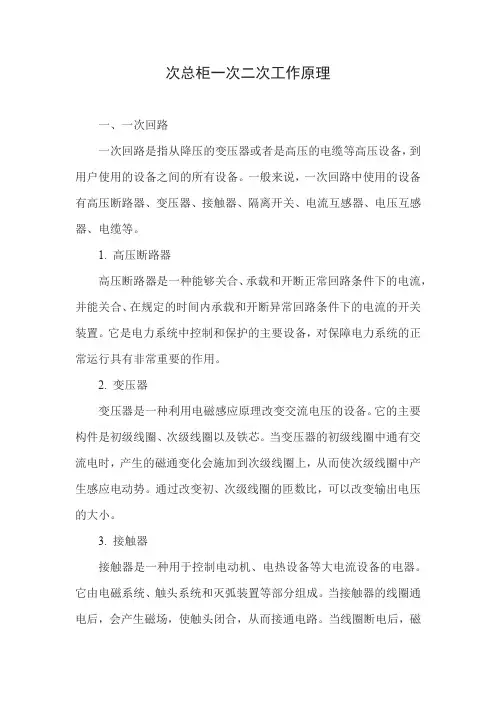

次总柜一次二次工作原理一、一次回路一次回路是指从降压的变压器或者是高压的电缆等高压设备，到用户使用的设备之间的所有设备。

一般来说，一次回路中使用的设备有高压断路器、变压器、接触器、隔离开关、电流互感器、电压互感器、电缆等。

1. 高压断路器高压断路器是一种能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

它是电力系统中控制和保护的主要设备，对保障电力系统的正常运行具有非常重要的作用。

2. 变压器变压器是一种利用电磁感应原理改变交流电压的设备。

它的主要构件是初级线圈、次级线圈以及铁芯。

当变压器的初级线圈中通有交流电时，产生的磁通变化会施加到次级线圈上，从而使次级线圈中产生感应电动势。

通过改变初、次级线圈的匝数比，可以改变输出电压的大小。

3. 接触器接触器是一种用于控制电动机、电热设备等大电流设备的电器。

它由电磁系统、触头系统和灭弧装置等部分组成。

当接触器的线圈通电后，会产生磁场，使触头闭合，从而接通电路。

当线圈断电后，磁场消失，触头断开，电路断开。

4. 隔离开关隔离开关是一种用于隔离电源的开关。

它没有灭弧装置，因此在断开电路时会产生明显的断开点，可以用来隔离电源，保证安全。

5. 电流互感器和电压互感器电流互感器和电压互感器是用来测量电流和电压的设备。

它们可以将高电压和大电流转换成低电压和小电流，方便测量和保护。

6. 电缆电缆是用来传输电能的导线。

它由线芯和绝缘层组成，根据用途不同，可以分为电力电缆、控制电缆、通信电缆等。

二、二次回路二次回路是指对一次设备的工作进行监测、控制、调节、保护的电路。

一般来说，二次回路中使用的设备有继电器、控制开关、仪表、指示灯等。

1. 继电器继电器是一种自动控制装置，当输入量（如电流、电压、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。

继电器具有反映输入变量的输入量、中间机构和可控制电路输出量三个部分。

电机控制原理电机控制原理是指通过各种方法和技术手段对电机进行调节和控制，以实现电机运行的目的。

电机是现代工业中广泛应用的能转换机械能为电能的设备，其控制原理的理解和应用对于提高电机的性能和效率具有重要意义。

本文将对电机控制原理进行探讨和分析。

一、电机的工作原理电机是通过磁场的作用实现电能转化为机械能的设备。

电机按照其基本原理可以分为直流电机和交流电机两种类型。

1. 直流电机直流电机是利用直流电流通过电枢线圈和磁场线圈之间的相互作用，产生转矩从而实现机械运动的设备。

其主要构造包括电枢、磁极、电刷和磁场。

电枢是由导线绕成的线圈，磁极则是由磁铁或永磁材料制成。

当直流电流通过电枢线圈时，会在电枢和磁场之间产生相互作用的磁场，从而产生转矩使得电机开始运转。

2. 交流电机交流电机是利用交流电流的不断变化来产生旋转磁场，从而实现机械运动的设备。

根据旋转磁场的产生原理，交流电机可以分为异步电机和同步电机两种类型。

（1）异步电机异步电机也被称为感应电机，其主要结构包括固定定子和旋转转子。

当交流电流通过定子绕组时，会在定子上产生旋转磁场，而转子则由于感应效应与旋转磁场相互作用，从而产生转动力矩，驱动电机转动。

异步电机广泛应用于家用电器、工业制造和交通运输等领域。

（2）同步电机同步电机是根据电机的速度与电源频率之间具有固定的比例关系来工作的电机。

同步电机由转子和定子两部分构成，转子一般采用永磁体制成。

当定子通电时，旋转磁场与转子磁场的相互作用使得电机始终保持与旋转磁场同步运转。

同步电机具有启动时扭矩大、运行平稳等优点，被广泛应用于发电机组和电力系统中。

二、电机控制方法电机控制方法主要包括调速控制、起动控制和制动控制三个方面，下面将详细介绍。

1. 调速控制调速控制是指通过改变电机的转速以满足不同工况下的运行需求。

目前常用的调速控制方法有电阻分压调速、变频调速和矢量控制等。

（1）电阻分压调速电阻分压调速是通过改变电机的电源电压以降低电动机转速的一种方法。

（2）二次原理接线图的画法1. 整体式画法整体式画法将二次设备以较为形象的整体形式表示（线圈与触点画在一起），主要体现构成整套装置所需的二次设备及相互接线关系。

优点：能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。

缺点：不便于阅读和理解其工作原理。

2. 展开式画法展开式画法是以电气回路为基础，将继电器整个元件的线圈、触点按保护动作的顺序，自左而右，自上而下绘制的接线展开图。

其特点是分别绘制电源回路、主电路、控制电路、信号电路等回路。

电气设计在线教学狄老师；各继电器的线圈和触点也分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都应注明同样的符号。

优点：接线清晰、易于阅读，便于了解整套装置的动作程序和工作原理，特别是在表现一些复杂装置时，其优点更为突出。

1）电源回路每台电动机应有各自的控制电源。

并宜接自本台电动机主回路隔离保护电器之后、控制电器之前。

这是因为如果多台电动机共用同一路控制电源。

则各台电动机的控制回路就不能分割，既不能独立安全检修，而且一旦故障还将同时停机，造成更大损失。

控制电源应装设隔离电器和短路保护电器。

隔离和短路保护电器可选用螺旋式熔断器或带隔离功能的微型断路器。

应装设控制电源指示灯。

2）控制回路控制回路一般是由开关、按钮、信号指示，以及接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制回路，一般均是由各种典型控制电路（如延时电路、联锁电路、顺控电路等）组成。

电动机的启动控制电路是其控制电路的主要组成部分。

电动机常用的启动方式有全压启动、降压启动和软启变频启动。

常用的降压启动方式有星―三角降压启动和自耦变压器降压启动。

3）信号回路信号回路设计是各种电气设备能否实现自动控制的关键。

信号回路可分为控制信号和反馈信号两类：控制信号回路就是接受各种外部控制指令，对电动机实现控制：反馈信号回路则是通过接通各种声光信号。

反映电动机的各种状态。

三相异步电动机正反转零线互锁二次线路实验报告实训注意项实验目的：本次实验旨在验证三相异步电动机正反转的零线互锁二次线路。

实验原理：三相异步电动机正反转的控制原理是通过交换两个相的连接顺序，实现正反转的目的。

在正转的情况下，ABC三相线分别连接到电机的A、B、C端子上；在反转的情况下，将AC两相线交换连接到电机的AC端子上，B相线不变，即ABC三相线分别连接到电机的A、C、B端子上。

在正反转过程中，需要保证控制电路的电气上不存在致命的交错，以避免电机损坏或故障。

而电气上不存在致命的交错，就需要通过零线互锁实现。

零线互锁是通过两个继电器实现的，一个控制正转，一个控制反转，它们共用一个零线触点作为信号控制信号。

在正转状态下，继电器A相的孔位和中心位触点断开，孔位和角位触点闭合，使继电器B相电路可以被控制；而在反转状态下，继电器B相的孔位和中心位触点断开，孔位和角位触点闭合，使继电器A相电路可以被控制。

由此实现了正转和反转过程中的零线互锁。

实验步骤：1.将AB两相线连接到电源的AB两相上，C相线连接到电源的零线上。

2.按照实验线路图连接控制继电器和三相异步电动机，其中控制继电器分为正转和反转两个继电器，共用一个零线触点作为信号控制信号。

3.通过电路断电按钮或电源开关将电路断电。

将控制电机的开关置于停止状态。

4.根据实验要求，依次进行正转、反转和零线互锁实验。

5.实验结束后，将电机止转，关闭电源开关，并排除残余电能。

实验要求：1.实验时应严格按照实验线路图连接线路。

2.实验前要对电源、电机和控制电路进行检查，检查连线的可靠性，检查开关是否处于停止状态，确认实验前准备工作完成。

3.实验时需保证工作环境干燥、通风良好，并避免接触裸露的电气设备。

4.实验时应保持沉着冷静，操作规范，不得擅自更改实验线路，离开实验现场时要关闭电源开关，并排除残余电能。

实验结果分析：在实验过程中，实验人员按照实验要求，连接了三相异步电动机正反转的零线互锁二次线路，并按照实验步骤进行了实验。

两相步进电机控制原理步进电机是一种特殊的电动机，它可以通过按照预定的步进角度进行准确的位置控制。

而两相步进电机是步进电机中最常见的一种类型。

本文将介绍两相步进电机的控制原理。

我们来了解一下两相步进电机的基本结构。

两相步进电机由两个相位差90度的绕组组成，每个绕组都连接在一个电源上。

这两个绕组分别称为A相和B相。

当电流通过A相时，电机转子会朝一个方向旋转；当电流通过B相时，电机转子会朝另一个方向旋转。

为了实现对两相步进电机的控制，我们需要使用一个驱动器。

驱动器可以提供电流和控制信号，使电机按照预定的步进角度转动。

常见的驱动器有单片机控制的驱动器和专用步进电机驱动器。

单片机控制的驱动器是通过单片机来控制电机的转动。

单片机可以根据程序中的指令，依次给A相和B相施加电流，从而使电机按照预定的步进角度转动。

这种方法的优点是灵活性高，可以根据需求编写各种控制程序。

但是，由于单片机的处理能力有限，只能控制少数几个电机。

专用步进电机驱动器是一种专门设计用于控制步进电机的驱动器。

它通常由集成电路组成，可以提供更高的输出电流和更丰富的控制功能。

专用驱动器可以根据输入信号的变化，实时调整输出电流和脉冲频率，从而实现更精确的控制。

此外，专用驱动器还可以提供保护功能，如过流保护和过热保护，以保证电机的安全运行。

在使用两相步进电机进行控制时，我们一般会采用开环控制和闭环控制两种方式。

开环控制是指根据预先设定的步进角度和速度，通过给驱动器输入相应的控制信号，使电机按照设定的步进角度转动。

这种控制方式简单直接，适用于一些对位置要求不是特别严格的场合。

闭环控制是指通过反馈系统实时监测电机的转动情况，并根据实际情况调整控制信号，使电机的转动更加准确。

闭环控制可以提高电机的定位精度和动态响应能力，适用于对位置要求较高的场合。

总结起来，两相步进电机的控制原理是通过驱动器给电机施加电流和控制信号，使电机按照预定的步进角度转动。

控制方式可以采用开环控制或闭环控制，具体根据应用场景的需求来选择。
