Y—△降压起动电气原理图及讲解

Y-△降压起动控制电路设计目录一设计要求 (2)二小组成员任务分工 (3)三电气原理图及工作原理 (4)四电路保护措施 (6)五元器件的选择 (7)六电器元件布置图 (12)七电气安装接线图 (13)八设计心得 (14)一设计要求1.1概述在实际生产中，我们有很多容量较大的电动机的启动电流很大，Y-△需要降压启动。

其原理有1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/Δ接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法。

2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线。

3.星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的。

1.2设计要求（1）按下启动按钮SB1,电动机定子绕组按星形连接,电动机降压启动。

（2）5s后，启动过程完成，电动机定子绕组自动转换到三角形连接，电动机稳定运行。

（3）按下停止按钮SB3，电机停止运动。

（4）保护措施：具有必要的欠压、过压、短路、过载保护。

二小组成员任务分工三电气原理图及工作原理3.1电气原理图3.2工作原理电路工作原理如图1-6Y所示合上电源刀开关QS，按下SB2，KM1线圈得电，KM1辅助动合触点闭合，自锁，KM1主触点闭合，KM3线圈得电，KM3主触点闭合，电动机M定子绕组接成Y形降压起动，KM3辅助动断触点分断，对KM2互锁，KT线圈得电，经过一段时间，KT延时动合触点闭合→①KT延时动断触点断开→②②KM3线圏失电→KM3主触点断开①KM2线圈失电，KM3主触点闭合，电动机M定子绕组△接法全压运行，KM2辅助动合触点闭合,自锁，KM2辅助动断触点分断，KT线圈失电,所有触点瞬时复位，且对KM3互锁。

停止时,按下SB2即可实现。

这种启动方法的优点是设备简单、经济,启动电流小；缺点是启动转矩小,且启动电压不能按实际需要调节,故只适用于空载或轻载启动的场合,并且只适用于正常运行时定子绕组按三角形连接的异步电动机。

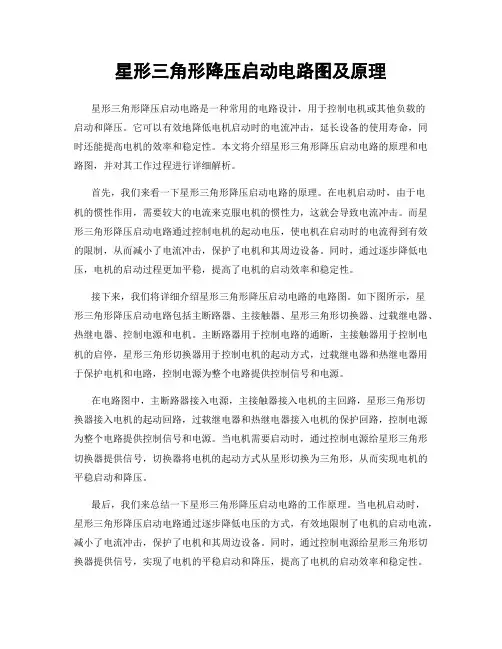

星形三角形降压启动电路图及原理星形三角形降压启动电路是一种常用的电路设计，用于控制电机或其他负载的启动和降压。

它可以有效地降低电机启动时的电流冲击，延长设备的使用寿命，同时还能提高电机的效率和稳定性。

本文将介绍星形三角形降压启动电路的原理和电路图，并对其工作过程进行详细解析。

首先，我们来看一下星形三角形降压启动电路的原理。

在电机启动时，由于电机的惯性作用，需要较大的电流来克服电机的惯性力，这就会导致电流冲击。

而星形三角形降压启动电路通过控制电机的起动电压，使电机在启动时的电流得到有效的限制，从而减小了电流冲击，保护了电机和其周边设备。

同时，通过逐步降低电压，电机的启动过程更加平稳，提高了电机的启动效率和稳定性。

接下来，我们将详细介绍星形三角形降压启动电路的电路图。

如下图所示，星形三角形降压启动电路包括主断路器、主接触器、星形三角形切换器、过载继电器、热继电器、控制电源和电机。

主断路器用于控制电路的通断，主接触器用于控制电机的启停，星形三角形切换器用于控制电机的起动方式，过载继电器和热继电器用于保护电机和电路，控制电源为整个电路提供控制信号和电源。

在电路图中，主断路器接入电源，主接触器接入电机的主回路，星形三角形切换器接入电机的起动回路，过载继电器和热继电器接入电机的保护回路，控制电源为整个电路提供控制信号和电源。

当电机需要启动时，通过控制电源给星形三角形切换器提供信号，切换器将电机的起动方式从星形切换为三角形，从而实现电机的平稳启动和降压。

最后，我们来总结一下星形三角形降压启动电路的工作原理。

当电机启动时，星形三角形降压启动电路通过逐步降低电压的方式，有效地限制了电机的启动电流，减小了电流冲击，保护了电机和其周边设备。

同时，通过控制电源给星形三角形切换器提供信号，实现了电机的平稳启动和降压，提高了电机的启动效率和稳定性。

总的来说，星形三角形降压启动电路是一种非常实用的电路设计，能够有效地保护电机和其周边设备，提高电机的效率和稳定性。

y三角启动原理
Y-△启动，也被称为星-三角启动，是一种电动机的控制方式。

这种启动方式主要用于电机启动时限制启动电流，同时可以在电机启动后根据需要进行切换。

以下是Y-△启动的原理：
1. 当电机启动时，首先将电机接成星型接线（Y型），这样电机绕组的电压就是原电压的1/√3，从而减小了启动电流。

2. 当电机启动成功后，再将电机改接成三角形接线（△型），这样电机绕组就能获得全电压，从而在全电压下运行。

3. 由于电机启动电流与电源电压成正比，而星型接线时的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3。

4. Y-△启动属于降压启动，它是以牺牲功率为代价换取降低启动电流来实现的。

因此，不能一概而论以电机功率的大小来确定是否需采用Y-△启动，还要看是什么样的负载。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。

星三角降压启动电路图星三角降压启动电路图星三角降压启动电路图-Y—△降压起动控制线路在以前变频器、软启动器等电子设备价格比较贵，技术比较落后的时候是一个最常用的的电工电路，随着科技的发展，这种启动方式有逐步被淘汰的趋势，但是该启动电路中应用的基本电路中的互锁、自锁、延时继电器，电机的绕组接法等对于刚刚接触电路的朋友是一个很好的教材，下面就根据星三角降压启动电路图给大家介绍一下星三角降压启动电路的工作过程以及电流电压关系。

1、首先介绍一下图纸中各个元器件的符号L1/L2/L3分别表示三根相线；QS表示空气开关；Fu1表示主回路上的保险；Fu2表示控制回路上的保险；SP表示停止按钮；ST表示启动按钮；KT表示时间继电器的线圈，后缀的数字表示它不同的触点；KMy表示星接触器的线圈，后缀的数字表示它不同的触点；KM△表示三角接触器的线圈，后缀的数字表示它不同的触点；KM表示主接触器的线圈，后缀的数字表示它不同的触点；U1/V1/W1分别表示电动机绕组的三个同名端；U2/V2/W2分别表示电动机绕组的另三个同名端；2、下面介绍一下工作过程合上QS，按下St，KT、KMy得电动作。

KMY-1闭合，KM得电动作；KMY-2闭合，电动机线圈处于星形接法，KMY-3断开，KMY和KM△互锁避免KM△误动作；KM-1闭合，自锁启动按钮；kM-2闭合为三角形工作做好准备；kM-3闭合，电动机得电运转，处于星形启动状态。

时间继电器延时到达以后，延时触点KT－1断开，KMy线圈断电，KMY-1断开，KM通过KM-2仍然得电吸合着；KMY-2断开，为电动机线圈处于三角形接法作准备；KMY-3闭合，使KM△得电吸合；KM△-1断开，停止为时间继电器线圈供电；KM△-2断开，确保KMY不能得电误动作：KM△-3闭合是电动机线圈处于三角形运转状态。

电动机的三角形运转状态，必须要按下SP停止按钮，才能使全部接触器线圈失电跳开，才能停止运转。

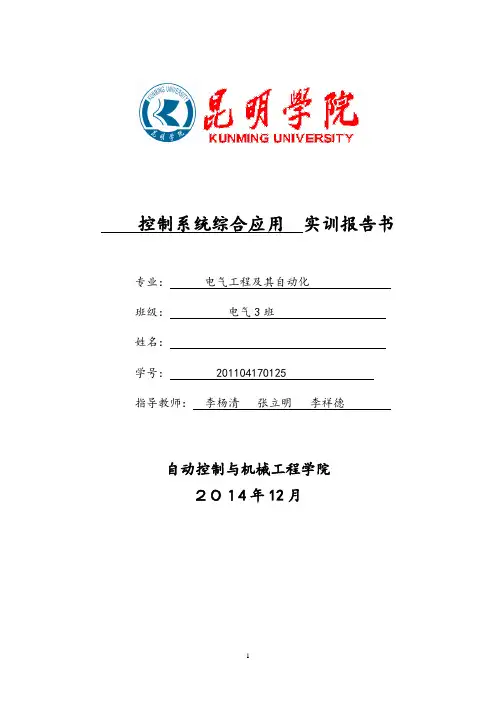

控制系统综合应用实训报告书专业：电气工程及其自动化班级：电气3班姓名：学号： ************指导教师：李杨清张立明李祥德自动控制与机械工程学院２０１4年12月第一部分电气线路安装调试技能训练技能训练题目一: 三相异步电动机Y-△降压启动控制一.课题分析星—三角降压启动时常用的方法之一。

凡是正常运行时三相定子绕组为三角形联结的三相笼型异步电动机，都可采用星—三角降压启动。

启动时，先将定子绕组按星型联结，接入/1，因此能减少启动三相交流电源。

此时，由于电动机每相绕组电压只为正常工作电压的3电流，待电动机转速接近额定转速时，再将电动机定子绕组改成三角形联结，各相绕组承受额定工作电压，电动机进入正常运转。

这种启动方法简便、经济，不仅适用于轻载启动，也适用于重负载下的启动。

在该电路中，电动机起动过程的星---三角转换是靠时间继电器自动完成的。

合上三相电源开关QA，按下起动按钮SB2，KM1、KT、KM3线圈同时通电并自锁，KM1主触点闭合，接通电动机三相电源，KM3的主触点闭合，将电动机的尾端连接，电动机接成星形连接，开始减压起动。

时间继电器KT延时时间设定为电动机起动过程时间（一般为6～8s），当电动机转速接近额定转速时，时间继电器整定时间到，KT动作，其对应的常闭触点断开，常开触点闭合，前者使KM3线圈断电释放，KM3的辅助常闭触点闭合，为KM2的线圈通电做好准备，后者使KM2线圈通电吸合，电动机由星形联结改成三角形联结，进入正常运行。

而KM2常闭触点断开，，使时间继电器KT在电动机星形联结/三角形联结起动完成后断电，电路中实现了KM2与KM3的电气互锁。

二.实训电气原理图如图1.1.1为三相异步电动机Y-△降压启动控制的原理图：其工作原理如下：当QF闭合，主电路及控制电路均接通。

按下SB2，电流由FU4进入，分两路：一路经FR、SB1、KM1线圈，从FU5流出，当KM1线圈得电时，常开触点闭合，电路自保持，另一路经FR、SB1、KM1、KM2、KT线圈或KM3线圈，从FU5流出。
