电气二次原理图(掺插端子图讲解)

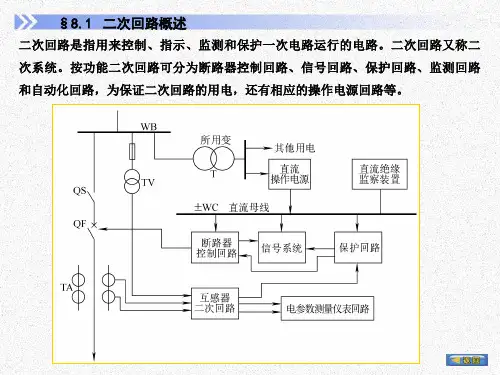

电气二次接线图和原理图详解二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a.归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

b.展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。

它们在图中并不位于一起，而是分散在有关回路中。

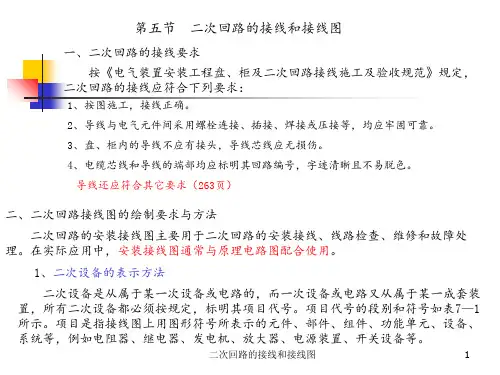

（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。

屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。

而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和笔墨标记表示出来，以免发生混淆。

如电流继电器笔墨标记为LJ;时间继电器笔墨标记为SJ;实验按钮笔墨标记为YA;起动按钮笔墨标记为QA;截止按钮笔墨标记为TA等。

归总式道理图惯上常把归总式道理图简称为道理图。

归总式道理图，由于元件为总体方式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙说动作道理是有利的。

它的缺点是，假如元件甚多时，接线互相交织显得缭乱，元件端子及连线均无标号，使用常感不便。

典型电气二次回路识图————————————————————————————————作者：————————————————————————————————日期：断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

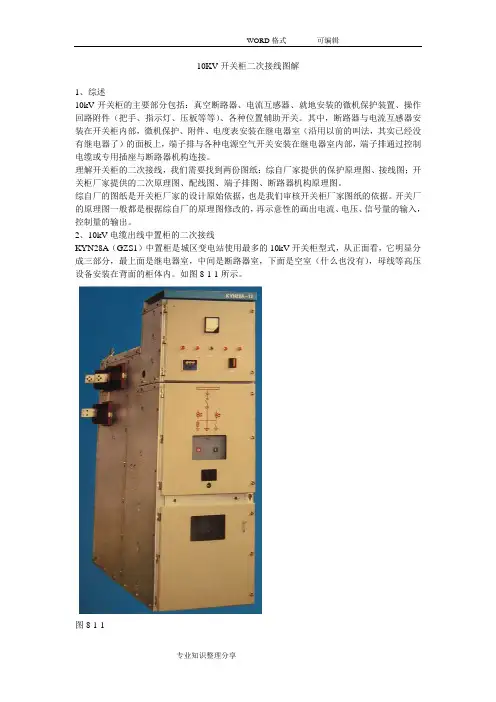

10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。

其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。

理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。

综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。

开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。

2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。

如图8-1-1所示。

图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。

图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。

2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。

插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。

为了搞明白二次回路，我们需要对操作过程进行一定的了解。

中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。

交流回路与直流回路是互相分开的。

在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。

任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。

在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。

由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。

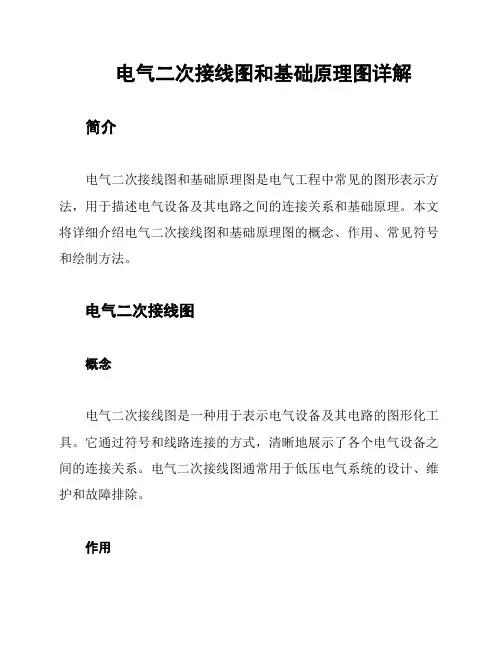

电气二次接线图和基础原理图详解简介电气二次接线图和基础原理图是电气工程中常见的图形表示方法，用于描述电气设备及其电路之间的连接关系和基础原理。

本文将详细介绍电气二次接线图和基础原理图的概念、作用、常见符号和绘制方法。

电气二次接线图概念电气二次接线图是一种用于表示电气设备及其电路的图形化工具。

它通过符号和线路连接的方式，清晰地展示了各个电气设备之间的连接关系。

电气二次接线图通常用于低压电气系统的设计、维护和故障排除。

作用电气二次接线图有以下几个重要作用：1. 展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

展示电气装置的连接关系：电气二次接线图能够直观地展示电气设备之间的连接关系，包括电源、开关、保护装置等的连接方式和线路走向。

2. 方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

方便故障排除：通过查看电气二次接线图，可以迅速定位电气设备的故障点，提高故障排除的效率。

3. 便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

便于维修和修改：电气二次接线图可以作为电气系统的文档化记录，便于设备的维护和修改工作。

常见符号在电气二次接线图中，有一些常见的符号被广泛使用。

以下是一些常见的符号及其代表的设备或元件：- 点线：代表连接的点，通常表示电气设备之间的连接点。

- 水平直线：表示电路的导线或连接线。

- 竖直直线：表示电路中的断路器、开关等设备。

- 箭头：表示电流的流向。

1、图E-103为直流母线电压监视装置电路图，请说明其作用。

答：直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。

答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。

），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

配电柜二次原理图该怎么看？图文并茂带你详细识图配电柜接线图1、二次回路接线图分类（1）按照其用途可分原理接线图，安装接线图。

（2）原理接线图又分为归总式原理接线图和展开原理图。

（3）微机型采用逻辑框图表明其工作原理和各组成部分之间的关系，采用交流回路展开图表明电流电压输入回路。

配电柜接线图2、归总式原理图在原理图上，各种电器以整体形式出现，其互相联系的电流回路、电压回路和直流回路都综合在同一张图，显示出各部分的动作原理和连接关系。

3、归总式原理图的特点（1）二次接线与一次系统接线的相关部分画在一张图上，电气元件的线圈与触点以整体形式表示，表明各二次设备构成、数量、电气连接关系，直观、形象（2）电气元件采用统一的文字符号，按动作顺序画出（3）缺点是不能表明电气元件的内部接线、二次回路的端子号、导线的实际连接方式4、展开原理图特点按供电二次回路的独立电源划分,将交流电流回路、交流电压回路、操作回路、信号回路分开表示。

（1）按不同电源回路划分成多个独立回路。

交流回路按照正相序排列、控制回路按动作顺序自上而下，从左到右排列。

（2）在图形上方有统一的文字标号。

（3）各导线、端子有统一的回路编号和标号。

（4）电气元件接线清晰、易于阅读和分析，是二次回路工作的依靠。

配电柜接线图5、安装接线图安裝接线图包括屏面布置图、屏背面接线图、端子排图安装接线图对设备的标志内容有,安装单位编号和设备顺序编号，设备文字符号，设备型号。

6、微机保护及自动装置图微机型装置二次系统中是整体，通过装置的外部端子与二次回路连接。

经常与原理展开图共同使用在微机保护中,形成完整的二次回路原理图。

7、二次回路编号原则（1）定义：指二次设备之间直接连接的导线的编号。

（2）特点：用编号表示回路的作用,回路的性质，根据编号进行正确的连线。

（3）回路编号的原则：采用数字和文字结合的方式，按照“等电位原则”进行编号。

所谓等电位原则,就是在电气回路中,连接于一个点上的所有连线均给以相同的回路编号。
