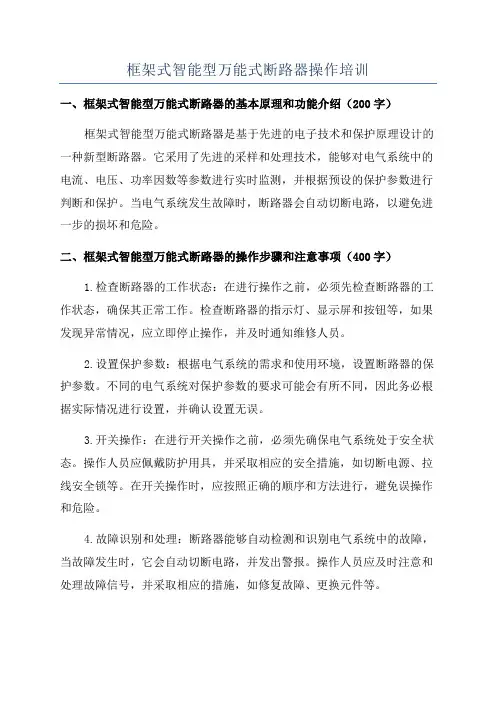

框架式智能型万能式断路器操作培训一、框架式智能型万能式断路器的基本原理和功能介绍（200字）框架式智能型万能式断路器是基于先进的电子技术和保护原理设计的一种新型断路器。

它采用了先进的采样和处理技术，能够对电气系统中的电流、电压、功率因数等参数进行实时监测，并根据预设的保护参数进行判断和保护。

当电气系统发生故障时，断路器会自动切断电路，以避免进一步的损坏和危险。

二、框架式智能型万能式断路器的操作步骤和注意事项（400字）1.检查断路器的工作状态：在进行操作之前，必须先检查断路器的工作状态，确保其正常工作。

检查断路器的指示灯、显示屏和按钮等，如果发现异常情况，应立即停止操作，并及时通知维修人员。

2.设置保护参数：根据电气系统的需求和使用环境，设置断路器的保护参数。

不同的电气系统对保护参数的要求可能会有所不同，因此务必根据实际情况进行设置，并确认设置无误。

3.开关操作：在进行开关操作之前，必须先确保电气系统处于安全状态。

操作人员应佩戴防护用具，并采取相应的安全措施，如切断电源、拉线安全锁等。

在开关操作时，应按照正确的顺序和方法进行，避免误操作和危险。

4.故障识别和处理：断路器能够自动检测和识别电气系统中的故障，当故障发生时，它会自动切断电路，并发出警报。

操作人员应及时注意和处理故障信号，并采取相应的措施，如修复故障、更换元件等。

5.维护和保养：定期对断路器进行维护和保养是确保其正常运行的重要措施。

维护人员应按照操作手册和维护要求，定期检查和清洁断路器，并及时更换损坏或老化的部件，以保证其性能和寿命。

注意事项：1.操作人员必须熟悉和遵守操作手册中的相关规定和要求，严禁擅自操作和修改断路器的参数和设置。

2.在操作过程中，要时刻注意自身安全，避免触电和其他安全事故的发生。

3.在进行高压操作时，必须佩戴绝缘手套和绝缘鞋，确保安全可靠。

4.操作人员应定期进行培训和考核，提高自身技能和专业知识水平。

三、框架式智能型万能式断路器的优势和应用场景（400字）其次，框架式智能型万能式断路器具有多种保护功能，能够同时实现过载保护、短路保护、接地保护和过压保护等，满足不同电气系统的保护需求。

RDW1系列智能型万能式低压断路器，适用于交流50Hz ，额定工作电压400V 或690V ，额定电流200A~6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。

断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。

同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。

该断路器不带智能控制器及互感器时可作隔离器用。

产品符合：GB/T 14048.2 IEC 60947-2 标准。

选型指南产品概述操作方式：电动操作、手动操作（检修、维护用）□ 脱扣器种类：智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器；□ 基本型功能包括：过载长延时保护、短路短延时保护、瞬时保护、接地故障保护、 故障记录、脱扣试验、自诊断、电流测量、数码显示等功能；□ 智能型功能包括：基本型功能＋MCR 及HSISC 保护、负载监控、热记忆、触头磨损、 电流不平衡保护、故障记忆、编程接口、电压测量、LCD 显示等功能；□ 通讯型功能包括：智能型功能＋通讯功能。

说明：用户根据实际使用需要可订制其它功能，请与制造厂协商。

□ ；001RDW1系列智能型万能式断路器002表1注：表中工作电流值供参考使用。

□ 安装地点海拔：不超过2000m,对于海拔高度超过2000m 工作环境下使用的断路器，请按表2降容使用。

表2□ +40℃-++40℃流使用，当下限值低于-10℃的工作条件，请与制造厂进行协商。

周围空气温度：上限值不超过，下限值不低于5℃，24小时平均值不超过35℃；上限值超过时按表1工作电正常工作条件安装条件□ 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃,并考虑到因温度变化发生在产品表面上的凝露。

超过规定用户应与本厂协商。

RDWQ2系列双电源自动转换开关RD Q2系列智能型万能式断路器双电源自动转换开关，适用于交流50/60Hz 。

额定工作电压400V ，额定工作电流400A 至6300A 的双电源供电系统。

在常用电源发生故障时，转换开关可以实现与备用电源或发电机的自动转换，以保证供电的可靠性和安全性，也可根据负载的需要进行两路电源之间的选择性转换。

转换开关选用智能型万能式断路器与转换开关的智能控制器组合而成，产品具有过载、短路、短延时、接地故障、三相不平衡、负载监控、欠电压、过电压、缺相、频率等保护功能，可广泛应用于电力、邮电、石油、煤炭、冶金、铁路、市政、智能大厦等行业、部门的供电系统。

产品符合：lEC60947-6-1、GB/T 14048.11及GB/T 14048.2 标准。

W □ 周围空气温度： 超过+35℃□ 海拔：安装地点的海拔高度不超过2000m 。

□ 湿度：大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低的温度下。

可以有 较高的湿度；最湿月的月平均最低温度为+25℃，平均值最大相对湿度为90%，并考虑到 因湿度变化发生在产品表面上的凝露，应采取特殊的措施。

□ 污染等级：Ⅲ级。

运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微 粒和爆炸危险物质，无强电磁场干扰。

周围空气温度上限值不超过+40℃，下限值不超过-5℃，24h 的平均值不产品概述选型指南正常工作条件080转换开关额定电流按智能型万能式断路器设定，(400A~6300A)。

转换开关由两台智能型万能式断路器进行转换，可根据用户要求两台断路器可以上下安装。

亦可左右安装，分别配有不同型式的机械联锁保证转换开关安全可靠运行。

适用于两路市电、两路发电或一路市电一路发电自动转换。

以微处理器为核心，LCD带背光中文显示，轻触按钮操作。

精确采集并显示两路三相电压、三相电流、频率、功率等参数(需配备专用互感器)；供电方式可设定为一路(常用优先、二路【备用】优先或无优先。

HSLW1智能型万能断路器适用范围HSLW1系列智能型万能式低压断路器（以下简称断路器），适用于交流50Hz，额定电压至660V（690V）及以下，额定电流400A-6300A的配电网络中，用来分配电能和保护线路及电源免受过载、欠电压、短路、单相接地等故障的危害。

同时带有开放式通讯接口。

可进行四遥，以满足集制中心和自动化系统的要求。

该断路器不带智能控制器及传感器，可做隔离器用。

断路器符合GB14048.2《低压开关设备和控制设备低压断路器》和IEC947-2《低压开关设备和控制设备断路器》等标准。

产品分类分类1、按安装方式分：a、固定式；b、抽屉式；2、按极数分；a、三极；b、四极；3、按操作方式分：a、电动操作；b、手动操作（检修维护用）。

■脱扣器种类智能型过电流控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

■智能型过电流控制器性能：1、智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）2、具有过载长延时反时限、短延时反时限、定时限、瞬时功能。

可由用户自行设定组成所需要的保护特性；3、单相接地保护功能；4、显示功能：整电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；5、报警功能：过载报警；6、自检功能：过热自检、微机自诊断；7、试验功能：试验控制器的工作特性。

断路器结构简介固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。

抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。

断路器为立体布置形式，具有结构紧凑、体积小的特点。

触头系统封闭在绝缘底板内，其每相触头形成一个小室。

而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立单元，便于维护检修。

抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉内导轨上进出。

抽屉式断路器有三个工作位置：“连接”、“试验”、“分离”位置，位置变更通过手柄的旋转实现，三个位置的指示通过抽屉座底横梁上的指示针显示。

高压断路器电气试验作业指导书1、作业方法、要求及质量标准1.1、绝缘电阻测量1）根据相关规程要求，采用相应档位测量断路器的分闸断口、合闸整体及绝缘拉杆的绝缘电阻，测量时正确连接导线，注意操作顺序以防烧坏绝缘电阻测试仪。

测量出来的绝缘电阻应和出厂值作比较，应无明显变化。

2）对于断路器的二次回路试验，采用1000V或者500V的兆欧表测量二次回路对地绝缘电阻的绝缘电阻。

将兆欧表的L端接入被测绝缘的考核端，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于2兆欧。

测量时断开二次回路的接地线，短接所有二次回路，无法短接的可以采用单独测量，或点接触测量。

3）对断路器的分合闸线圈，应测量其单独的绝缘电阻，断开二次接线，采用1000V或者500V的兆欧表测量，将兆欧表的L端接入线圈，将E端子接地，兆欧表摆放平稳，然后驱动兆欧表，转速均匀，保持每分钟120转的速度，待表针读书静止时可以读取绝缘电阻数值并记录。

测量出来的绝缘电阻应不小于10兆欧。

4.1.3、测量注意事项1）测量绝缘电阻时，必须等到指针稳定后才可读数，一般来说，读取一分钟时的指针示数是较为科学的。

2）停止测量时，应先断开测试线，然后停止驱动兆欧表，这样可以避免试品感应电压的反冲击损坏仪表。

3）当测量环境湿度较大或者表面泄漏电流较大时，可以采用屏蔽法，用铁丝将试品的绝缘伞裙紧紧一道至三道，然后引至兆欧表的G端子。

同时可以用干燥的棉布擦拭试品的表面，保持干燥清洁，减少表面泄漏。

4）二次回路绝缘电阻测试时，应尽量观察兆欧表的指针偏转情况，避免在发生击穿及闪络现象时扩大击穿面。

5）由于断路器构造的原因，无法测量其绝缘拉杆绝缘电阻的情况下，可通过测量其动触头对地的绝缘电阻来旁证其绝缘的可靠性。

6）测试完毕后，应采用放电棒将测试带电部位充分放电，以保证下步测试的正确性及后期工作的安全性。

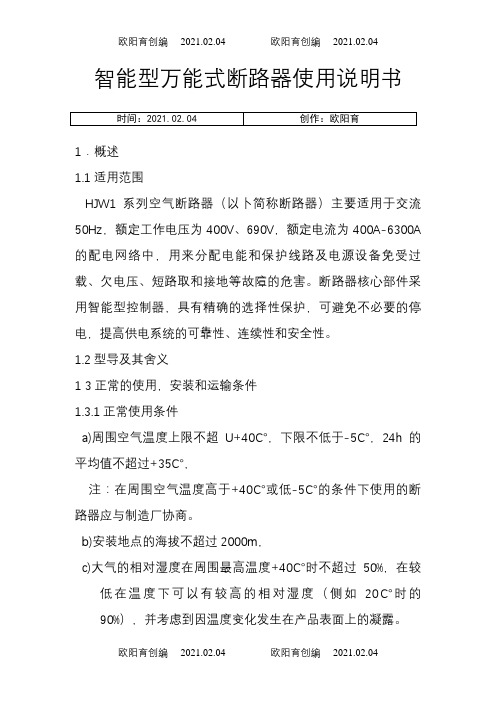

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

断路器安装作业指导书前言本指导书旨在为工程师提供一个全面的断路器安装指南。

我们将详细介绍断路器安装的步骤，以及需要遵守的安全措施。

在进行断路器安装前，请仔细阅读本指导书。

断路器安装步骤步骤一：检查设备在进行断路器安装之前，需要对设备进行检查，以确保设备符合安装要求。

如果检查发现任何问题，请立即停止安装，并联系技术支持。

步骤二：准备工作在给断路器安装之前，我们需要进行以下准备工作：•确定安装位置，并准备好安装材料；•关闭断路器开关；•准备好所需的工具和安全装备。

步骤三：安装断路器接下来，我们将详细介绍安装断路器的步骤：第一步：确认断路器是否适合该电路系统在进行断路器安装之前，需要确认该断路器是否符合电路系统的要求。

如果不符合要求，请更换合适的断路器。

第二步：确认安装位置确保已经选定了正确的安装位置，并且位置符合设备要求。

第三步：固定安装板将安装板固定在选定的安装位置上。

第四步：接线接线前，需要先检查电路系统的绝缘状况。

然后，将电源线和负载线连接到断路器的连接端口上。

确保连接牢固，不漏电。

第五步：安装面板连接完电源线和负载线后，安装面板，并仔细检查所有的接线和连接是否牢固。

第六步：打开断路器开关在安装完毕后，打开断路器开关，并检查是否正常工作。

步骤四：安全措施在进行断路器安装之前，请务必遵守以下安全措施：•断开电源并确保电路系统已经失电；•穿戴适当的安全装备，如手套、安全眼镜等；•确保安装位置周围没有杂物和障碍物；•一次只安装一个断路器，并确保按照正确的顺序进行操作；•不要在不适当的环境下安装断路器，如在潮湿的地方、火灾危险的地方等；•严格遵守安全规范，并保持清醒状态。

结论断路器安装是一个需要谨慎和小心的过程。

我们建议只由专业的工程师来进行此项工作。

希望本指导书能够为断路器安装者提供帮助。

如您还有任何问题，请联系技术支持。

请注意：在进行断路器安装之前，应仔细阅读工厂的操作手册，并遵守公共所需的安全规定。

自由脱扣机构可用手柄直接手动操作或通过杠杆操作机构连接操作或通过电动机操作使断路器闭合。

自由脱扣机构的动作分为“再扣”、“闭合”、“断开”三个程序： 再扣：当断路器断开后，自由脱扣机构由闭合位置沿反时针方向旋转，这时自由脱扣机构的杠杆4把主轴杠杆的销钉5钩住，并且杠杆的销钉5有一力作用到杠杆4上，使自由脱扣机构的三个杠杆互相搭住（图5）形成再扣位置，准备下一次闭合。

闭合：在自由脱扣机构再扣之后，将机构从再扣位置沿顺时针方向旋转，直至机构上杠杆4（图3）与扣片6扣住为止。

闭合速度与操作速度有关。

断开：杠杆7（图3）得到从任一脱扣器而来的作用力，使杠杆7沿顺时针方向旋转，推动杠杆8，使杠杆9与杠杆8解脱，在断开弹簧和触头弹簧的反作用力的作用下，断路器断开。

用手动断开时，机构从闭合位置沿反时针方向旋转，由于杠杆4（图3）被扣片6钩住而固定，手柄只能沿着杠杆4的横槽转动，这样杠杆4与杠杆9的连接解脱，断路器迅速断开。

用操作电动机的断路器必须由任一脱扣器来使断路器断开。

图5 自由脱扣机构再扣位置4图4 接触系统图3 传动机构12 478956不大于2m m不大于3mm3灭弧室外壳采用耐弧新材料制成，并配置了隔弧板,从而提高了断路联接导线及非磁性垫片8，用户不得随意更换，以免影响保护特性。

断路器热继电器动作后须经手动复位才能闭合断路器。

电动机操作机构适用于断路器远距离闭合操作。

采用交直流串激电动机，电动机操作电路图见图7。

当按下闭合按钮SB2，继电器K3得电,电动机旋转，继电器K2也得电，电动机继续旋转至断路器闭合,辅助触头DF断开，电动机操作机构上的行程开关XK转换，继电器K3失电,同时电动机断电，并使电动机实现能耗制动。

如果SB2仍处于接通位置，而断路器因不正常现象而断开，由于继电器K2仍有电，可防止断路器再次闭合。

（a）AC220/380V （b）DC110/220VFU FUUs3 SB2SB2电源按钮电源按钮K2 K2 K2 K3 K3K3K3K3K3K3 K3 K3K3DF XK R1R1R2 SQ ZdZdM M + + --图6 热—电磁式过电流脱扣器23 41 5 6 787图8 DW16-2000直接手柄操作及电动机操作的安装尺寸和外形尺寸图9 DW16-2000杠杆操作安装尺寸R 300450±1.2565360598.5m a x558max 400±1.15 136 31R 235120109250450550559044±0.3112628090483104aIn(A)A(mm)800~1000810141600200011011050264-φ1412-φ13958图10 DW16-4000断路器的安装尺寸和外形尺寸7 安装使用及维护7.1.1 安装前先检查断路器的规格是否符合使用要求。
