DW15-1600、2500、400万能式断路器说明书

1 适用范围DW15系列万能式断路器DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定工作电流至6300A，额定工作电压交流380V、交流1140V的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。

断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式。

符合标准：GB/T14048.2、IEC 60947-2。

2 型号及含义3 正常工作条件和安装条件DW 15 □-□断路器壳架等级额定电流抽屉式安装结构，用“C”表示（仅限I nm=630）设计代号万能式断路器3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

3.2 安装地点的海拔高度不超过2000m。

3.3 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为90%。

同时该月的平均最低温度为+25℃，并 考虑到因温度变化发生在产品表面上的凝露。

3.4 污染等级为三级3.5 额定工作电压1140V断路器安装类别Ⅲ。

额定工作电压400V(380V)及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压 器初级线圈与断路器相同外，其余均为Ⅲ。

3.6 断路器安装的垂直倾斜度不超过5°。

4 主要参数及技术性能4.1 断路器的主要参数注：a.DW15C-630技术参数与DW15-630相同。

b.DW15C抽屉座插接寿命为200次，DW15-6300(In≥5000A)机械寿命免维护1500次。

c.In=5000、6300A只有电磁式，其余均有热磁式和电磁式两种。

4.2 断路器的脱扣器，释能电磁铁线圈的额定电压。

4.3 用户安装母排推荐5 其它5.1 结构特点5.1.1 DW15-630万能式断路器：该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。

万能断路器说明书DW15断路器资料目录：1、用途及适用范围2、型号含义及分类3、正常工作条件和安装条件4、结构特征（DW15-630型断路器）5、二次回路用户接线图（DW15-630型断路器）6、结构特征（DW15-1000~4000型断路器）7、主要技术参数8、外型及安装尺寸9、订货须知10、安装、使用及维护1、用途及适用范围DW15系列万能式断路器（以下简称断路器），该断路器主要用于交流50Hz，额定电流为630~4000A；额定电压自380V~1140V （其中额定电流为1000~4000A的额定电压为380V）的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和断路器故障的危害。

也能在交流50Hz，380V电网中用来保护电动机的过载、欠电压和短路。

在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。

由于断路器还具有三段保护特性，可以对电网作选择性保护。

对于抽屉式断路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。

具有一机二用的特点。

操作与维护方便，提高了配高了配电系统的安全性、连续性、和可靠性。

断路器符合标准：JB8590.1，IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类：按用途分a.配电用b.保护电动机用按选择保护性能分a.选择型b.非选择性按传动装置分a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特大短路瞬时动作按欠电压保护种类分a.欠电压瞬时动作b.欠电压延时动作按主回路进出线方式分a.板后进出线（水平进出线）b.板前进出线（垂直进出线）c.板前进线、板后出线（水平出线、垂直出线）d.板后出线、板前进线（垂直出线、水平出线）3、正常工作条件和安装条件3.1周围空气温度周围空气问题最高不超过+40℃周围空气温度24h的平均值不超过+35℃周围空气温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3大气条件大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%。

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

自由脱扣机构可用手柄直接手动操作或通过杠杆操作机构连接操作或通过电动机操作使断路器闭合。

自由脱扣机构的动作分为“再扣”、“闭合”、“断开”三个程序： 再扣：当断路器断开后，自由脱扣机构由闭合位置沿反时针方向旋转，这时自由脱扣机构的杠杆4把主轴杠杆的销钉5钩住，并且杠杆的销钉5有一力作用到杠杆4上，使自由脱扣机构的三个杠杆互相搭住（图5）形成再扣位置，准备下一次闭合。

闭合：在自由脱扣机构再扣之后，将机构从再扣位置沿顺时针方向旋转，直至机构上杠杆4（图3）与扣片6扣住为止。

闭合速度与操作速度有关。

断开：杠杆7（图3）得到从任一脱扣器而来的作用力，使杠杆7沿顺时针方向旋转，推动杠杆8，使杠杆9与杠杆8解脱，在断开弹簧和触头弹簧的反作用力的作用下，断路器断开。

用手动断开时，机构从闭合位置沿反时针方向旋转，由于杠杆4（图3）被扣片6钩住而固定，手柄只能沿着杠杆4的横槽转动，这样杠杆4与杠杆9的连接解脱，断路器迅速断开。

用操作电动机的断路器必须由任一脱扣器来使断路器断开。

图5 自由脱扣机构再扣位置4图4 接触系统图3 传动机构12 478956不大于2m m不大于3mm3灭弧室外壳采用耐弧新材料制成，并配置了隔弧板,从而提高了断路联接导线及非磁性垫片8，用户不得随意更换，以免影响保护特性。

断路器热继电器动作后须经手动复位才能闭合断路器。

电动机操作机构适用于断路器远距离闭合操作。

采用交直流串激电动机，电动机操作电路图见图7。

当按下闭合按钮SB2，继电器K3得电,电动机旋转，继电器K2也得电，电动机继续旋转至断路器闭合,辅助触头DF断开，电动机操作机构上的行程开关XK转换，继电器K3失电,同时电动机断电，并使电动机实现能耗制动。

如果SB2仍处于接通位置，而断路器因不正常现象而断开，由于继电器K2仍有电，可防止断路器再次闭合。

（a）AC220/380V （b）DC110/220VFU FUUs3 SB2SB2电源按钮电源按钮K2 K2 K2 K3 K3K3K3K3K3K3 K3 K3K3DF XK R1R1R2 SQ ZdZdM M + + --图6 热—电磁式过电流脱扣器23 41 5 6 787图8 DW16-2000直接手柄操作及电动机操作的安装尺寸和外形尺寸图9 DW16-2000杠杆操作安装尺寸R 300450±1.2565360598.5m a x558max 400±1.15 136 31R 235120109250450550559044±0.3112628090483104aIn(A)A(mm)800~1000810141600200011011050264-φ1412-φ13958图10 DW16-4000断路器的安装尺寸和外形尺寸7 安装使用及维护7.1.1 安装前先检查断路器的规格是否符合使用要求。

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表 1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

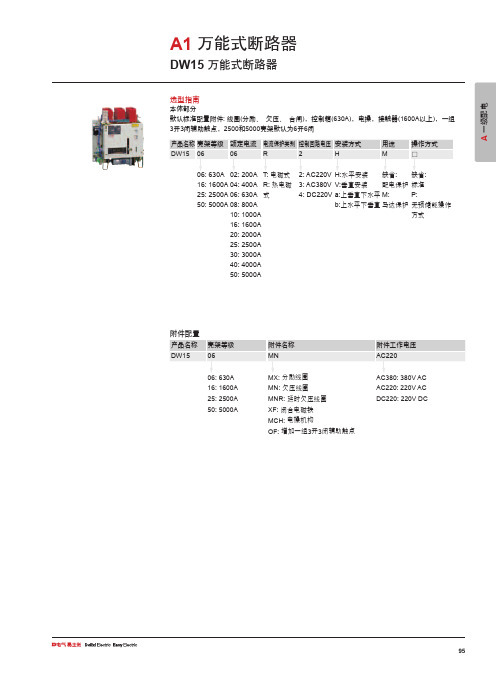

选型指南本体部分默认标准配置附件: 线圈(分励、欠压、合闸)，控制箱(630A)，电操，接触器(1600A以上)，一组3开3闭辅助触点，2500和5000壳架默认为6开6闭16: 1600A25: 2500A50: 5000A04: 400A06: 630A08: 800A10: 1000A16: 1600A20: 2000A25: 2500A30: 3000A40: 4000A50: 5000AR: 热电磁式3: AC380V4: DC220VV:垂直安装a:上垂直下水平b:上水平下垂直配电保护M:马达保护标准P:无预储能操作方式16: 1600A25: 2500A50: 5000AMN: 欠压线圈MNR: 延时欠压线圈XF: 闭合电磁铁MCH: 电操机构OF: 增加一组3开3闭辅助触点AC220: 220V ACDC220: 220V DC附件配置95A一级配电DW15-1600DW15-2500注： 上表中括号内的指标仅适用于额定工作电压1140V 断路器。

技术参数96A 一级配电壳架等级 DW15-630DW15-1600/2500DW15-5000短延时壳架等级DW15-630/1600DW15-2500DW15-5000瞬时壳架等级DW15-630DW15-1600DW15-2500DW15-5000电流整定值0.4-10.4-1----电流整定值3-103-6--电流整定值3-108-15------0.64-10.64-10.7-10.7-1-- ---- 10＊12＊ 3-6 3-6 3-6 0.4-1--0.7-1--10--20--10-207-14--返回电流值90%电流整定值100%电流整定值（配电用）（保护电动机用）（配电用）（配电用）（保护电动机用）周围空气温度起始状态电流整定倍数动作特性1.052h 内不脱扣1.22h 内脱扣1.5<4min可返回时间>7s (电子型)，4s (热电磁型)注: ＊只适用于DW15-630及以下额定电流的断路器；当三极过电流脱扣仅二极动作时，规定2h 内脱扣的最大电流应增加10%注: ＊不可调试---------- ---- 1-3--1-31-31-397A 一级配电DW15-630固定式断路器外形及安装尺寸侧面操作外形尺寸正面操作外形尺寸200630114005351363063511外形及安装尺寸(mm)98A 一级配电DW15-1600断路器外形及安装尺寸DW15-2500断路器外形及安装尺寸99A 一级配电DW15-5000断路器外形及安装尺寸(mm)注: ＊In=5000A时为20，In=2500/3000/4000A时为16100A一级配电。

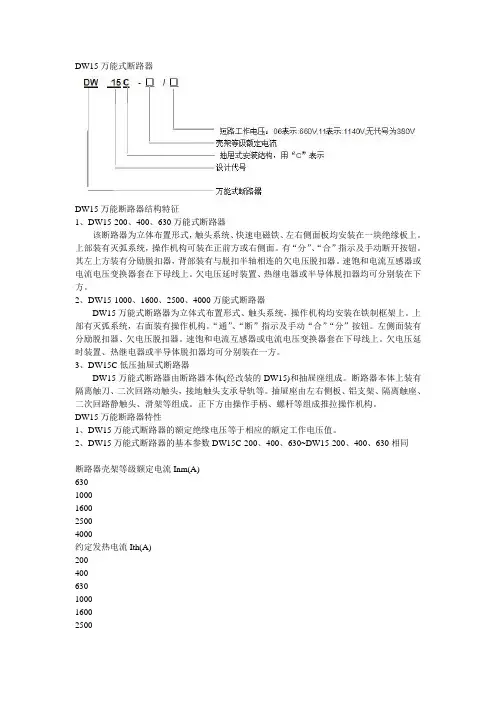

DW15万能式断路器DW15万能断路器结构特征1、DW15-200、400、630万能式断路器该断路器为立体布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。

上部装有灭弧系统，操作机构可装在正前方或右侧面。

有“分”、“合”指示及手动断开按钮。

其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。

速饱和电流互感器或电流电压变换器套在下母线上。

欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。

2、DW15-1000、1600、2500、4000万能式断路器DW15万能式断路器为立体式布置形式、触头系统，操作机构均安装在铁制框架上。

上部有灭弧系统，右面装有操作机构。

“通”、“断”指示及手动“合”“分”按钮。

左侧面装有分励脱扣器、欠电压脱扣器。

速饱和电流互感器或电流电压变换器套在下母线上。

欠电压延时装置、热继电器或半导体脱扣器均可分别装在一方。

3、DW15C低压抽屉式断路器DW15万能式断路器由断路器本体(经改装的DW15)和抽屉座组成。

断路器本体上装有隔离触刀、二次回路动触头，接地触头支承导轨等。

抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。

正下方由操作手柄、螺杆等组成推拉操作机构。

DW15万能断路器特性1、DW15万能式断路器的额定绝缘电压等于相应的额定工作电压值。

2、DW15万能式断路器的基本参数DW15C-200、400、630~DW15-200、400、630相同断路器壳架等级额定电流Inm(A)6301000160025004000约定发热电流Ith(A)200400630100016002500极数3333333断路器额定电流In(A) 热一电磁型100 160 200315 400315 400 630630 800 100016001600 2000 25002500 3000 4000电子型100 200200 400315 400 630630 800 100016001600 2000 25002500 3000 4000额定短路分断能力(kA) AC 380V20303040406080AC 660V2525额定短时耐受电流(kA) 812.612.6303060与额定短时耐受电流有关时间(s)0.20.20.20.50.50.50.5断路器机械寿命(次)1000010000100005000500050004000电寿命(1in,1Ue)(次)100010001000500500500500AC380V保护电动机电寿命Ac~3(次) 200020002000操作频率(次/h)60606020202010飞弧距离(mm)280280280350350400操作力臂(mm)909090250250250250操作力(N)200200200350350350350注：断路器额定短路分断能力均为上进线。

断路器寿命 (次)机械寿命 电寿命 总数 4500 500 5000 4500 500 5000 35005004000欠电压延时脱扣器 脱扣动作时间延时1、3、5s(35%～70％） Us 3＜35％ Us 3 ≥85％ Us 3能使断路器断开 断路器不能闭合 断路器可靠闭合在1/2延时时间内，当电源电压恢复到85％Us 3断路器不断开2500、4000、6300A 热-电磁式过电流脱扣器保护特性曲线4.6 断路器的欠电压脱扣器规格及动作特性见表7。

表74.4 断路器的寿命次数见表5。

表54.5 断路器的欠电压脱扣器、分励脱扣器、释能电磁铁、电源变压器及电动机在不同的工作电压下其消表6消耗功率 VA(交流)或W(直流)额定工作电压 (V )交流 直流220 38011018 19- 44 57 29 670 680 890 - 220 220 220注：分励脱扣器的可靠动作电压范围为(70％～110％)Us 2：释能电磁铁及电动机则为12图2 DW15-1600断路器正面结构图131415图3 DW15-2500断路器正面结构图12.释能电磁铁（有预贮能装）图4 DW15-1600断路器内部结构图图5 DW15-2500断路器背部结构图1.动弧触头2.静弧触头3.主回路上母线4.动主触头5.静主触头6.支架7.底板8.主回路下母线9.软联接 10.触头系统 11.拉杆 12.悬臂 13.主轴图6 触头系统结构图图7 操作机构5.2.1 贮能再扣（见图8）当电动或手动操作施加外力时，使方轴带着凸轮逆时针旋转，弹簧贮能经过4带动扇形板3绕O2顺时针方向转动，使扇形板与半轴再扣,滚5.2.2 闭合位置（见图9）按动“I”按钮或释能电磁铁动作,使顶板7逆时针转动,贮能弹簧释放能量，方轴带动凸轮逆时针转动，使杠杆10上滚子沿着凸轮滚动,杠杆上升，推动主轴旋转而使触头闭合。

”按钮或来自过电流、欠电压、分励信号使脱扣半轴1旋转与扇形板3解扣,在触头反力及复位弹簧力的作用下，使断路器迅速断开。

型号及其含义DW □ 15 □-□断路器壳架等级额定电流 抽屉式安装结构，用“C”表示 设计序号限流型用“X”表示 万能式断路器主要参数及技术性能外形及安装尺寸a.DW15C-200、400、630技术参数同DW15-200、400、630。

b.DW15C抽屉座插接寿命为200次，DW15-6300(In≥5000A)机械 护1500次。

寿命免维c.飞弧距离括号内为1140V产品。

d.In=5000、6300A只有电磁式，其余均有热-电磁式和电磁式两种。

DW15C、DWX15C-200-630抽屉式断路器外形及安装尺寸1. 操作摇手柄2. 丝杆接头3. 侧板4. 滑架5. 导轨6. 联锁导轨7. 断路器本体8. 隔离触刀15.引伸导轨DW15-200～630断路器外形尺寸及安装尺寸正面操作(主回路工作电压最高AC 380V )安装尺寸和外形尺寸侧面操作(主回路工作电压最高AC1140V)安装尺寸和外形尺寸序号型号a b c g e f 1DW15-200530φ11313015352DW15-400φ13333333DW15-6306352-φ11461545DW15-200,400DW15-630DW15-1600断路器的外形尺寸及安装尺寸DW15-2500断路器的外形尺寸及安装尺寸DW15-6300(In≤4000A)断路器的外形尺寸及安装尺寸DW15-6300(In≥5000A)断路器的外形尺寸及安装尺寸B向安装尺寸及主电路板前进出线端尺寸In≤1000A订货须知。

DW15断路器资料范围分类件和安装条件DW15-630型断路器）户接线图（DW15-630型断路器）DW15-1000~4000型断路器）数尺寸用及维护范围万能式断路器（以下简称断路器），该断路器主要用于交流50Hz，额定电流为630~4000A；额定电压自380V~1140V（其中额定电流380V）的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和断路器故障的危害。

也能在交流50Hz，380V电网中电压和短路。

在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。

由于断路器还具有三段保护特性，可以对电网路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。

具有一机二用的特点。

操作与维护方便，提性、连续性、和可靠性。

准：JB8590.1，IEC60947-2及GB14048.2分类2.1型号及含义2.2分类：按用途分a.配电用b.保护电动机用按选择保护性能分a.选择型b.非选择性按传动装置分a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特大短路瞬时动作按欠电压保护种类分a.欠电压瞬时动作b.欠电压延时动作按主回路进出线方式分a.板后进出线（水平进出线）b.板前进出线（垂直进出线）c. 板前进线、板后出线（水平出线、垂直出线）d. 板后出线、板前进线（垂直出线、水平出线）件和安装条件温度最高不超过+40℃24h的平均值不超过+35℃下限值不低于-5℃海拔不超过2000m在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%。

引言DW15（DW15C）-630及DWX15（DWX15C）-630系列万能式断路器（DW15C、DWX15C抽屉式断路器）是上海电器科学研究所和国内有关工厂联合设计的更新换代产品，本系列产品性能符合GB14048.2,JB8590.1，IEC947-2：(1989)等标准。

上海电器科学研究所为加速科研成果的推广及开发，使科研成果迅速有效地转为社会生产力，以满足社会主义建设的需要。

为此，上海精益电器厂作为上海电器科学研究所在上海地区生产和开发万能式断路器的基地，开发和生产了本系列产品。

我们竭诚欢迎广大用户对本厂产品提出宝贵意见以有利于提高产品质量，更好地为用户服务。

感谢您使用我厂的产品！上海精益电器厂2002.01目录1.用途及分类 (3)2.型号 (4)3.断路器的正常工作条件 (4)4.技术数据及性能 (5)5.结构特点说明 (11)6.二次回路用户接线 (14)7.安装尺寸及外形尺寸 (18)8.安装、使用及维护 (21)9.备品备件 (22)10.定货单 (22)1. 用途及分类1.1 用途DW15-630万能式断路器（以下简称断路器）及DWX15-630万能式限流断路器（以下简称限流断路器）的额定电流自100A至630A，额定工作电压交流50Hz自380V至660V。

该断路器主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。

也能在交流50Hz、380V电网中用来保护电动机的过载，欠电压和短路。

正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。

由于断路器还具有三段保护特性，可以对电网作选择性保护。

限流断路器由于有限流特性，特别适用于可能出现大短路电流的网络。

DW15C-630及DWX15C-630抽屉式断路器除了有固定式的一切用途之外，还具有抽屉式安装结构。

抽屉式的安装结构提高了使用的经济性，在主电路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离开关，起到一机二用。

1 适用范围DW15系列万能式断路器 DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定电流至6300A，额定工作电压交流380V、交流1140V的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。

断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式和限流断路器。

限流断路器由于具有限流特性，特别适用于可能出现特大短路电流的网络。

符合标准：GB 14048.2。

2 型号及含义3 正常工作条件和安装条件DW □ 15 □-□断路器壳架等级额定电流抽屉式安装结构，用“C”表示设计序号限流型用“X”表示万能式断路器3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

3.2 安装地点的海拔高度不超过2000m。

3.3 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为90%。

同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

3.4 污染等级为三级3.5 额定工作电压1140V断路器安装类别Ⅲ。

额定工作电压400V(380V)及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压器初级线圈与断路器相同外，其余均为Ⅲ。

3.6 断路器安装的垂直倾斜度不超过5°。

4 主要参数及技术性能4.1 断路器的主要参数断路器机械寿命(次)电寿命(次)操作频率(次/h)操作力臂(mm)操作力(N)极数额定电流In(A)额定极限短路AC380V断路器壳架等级额定电流Inm(A)630320(50)900010006090200200330(70)90001000609020025003604500500202503001600、2000、250063003803500500102503002500、3000、4000、5000、63001600340450050020250300630、800、1000、1600注：a.DW15C-200、400、630技术参数同DW15-200、400、630。

dw15一1600万能断路器跳闸的原因DW15一1600万能断路器跳闸的原因可能有多种情况，以下是可能的原因：1.过载：当电路负荷超过该断路器的额定负荷时，断路器会自动跳闸以保护电路及电器安全。

过载可能是因为负荷太大，或者是因为一些电器设备同时启动造成的。

解决方法是减少负荷，或者采取分时段运行电器设备。

2.短路：电路中的短路是指电流绕过正常路径而形成的一个直接的低阻抗路径。

短路会导致电流瞬间剧增，使得断路器感应到异常并跳闸。

短路可能是由于电路中的导线破损，电器元件损坏等引起的。

解决方法是检查和修复短路点，替换损坏的导线和电器元件。

3.地漏电：地漏电是指电路中的电流通过接地路径流向地面，在接地电阻较低的情况下会导致电流超过断路器的额定电流而跳闸。

地漏电可能是由于电器设备绝缘破损，接地不良等引起的。

解决方法是检查和修复绝缘破损，改善接地条件。

4.温度过高：断路器工作时会产生一定的发热，当温度超过断路器能够承受的范围时，断路器可能会自动跳闸以防止过热引起火灾。

温度过高可能是由于负荷过大，断路器负载不均衡等引起的。

解决方法是检查和分析负荷情况，均匀分配负载，增加散热条件。

5.过电流保护功能失效：断路器内部的过电流保护装置可能会损坏或失效，导致断路器无法感知电路中的过电流情况，进而无法及时跳闸保护。

这种情况下，需要更换或修复断路器内部的保护装置。

6.断路器老化：长期使用和频繁操作可能会导致断路器内部零件的老化、松动等问题，从而影响其正常工作。

这种情况下，需要更换新的断路器来确保电路的正常运行和安全性。

以上是DW15一1600万能断路器跳闸的一些可能原因，每种情况都需要仔细检查和分析，找出对应的解决方法。

在电气工作中，安全是首要考虑因素，因此请务必遵循相关安全规定并由专业人员进行检查和维修。
