万能式断路器CDW1使用说明书

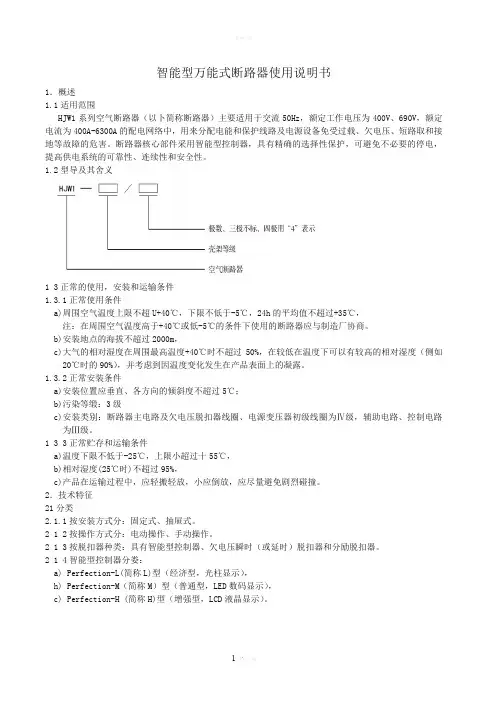

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

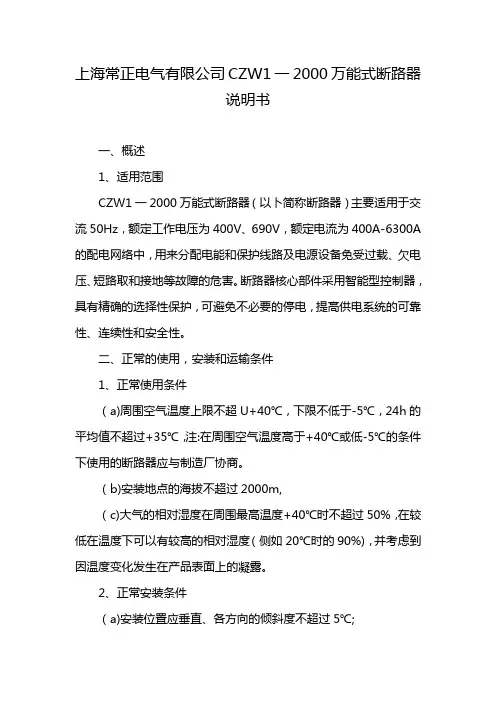

上海常正电气有限公司CZW1一2000万能式断路器说明书一、概述1、适用范围CZW1一2000万能式断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

二、正常的使用，安装和运输条件1、正常使用条件（a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注:在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

（b)安装地点的海拔不超过2000m,（c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%)，并考虑到因温度变化发生在产品表面上的凝露。

2、正常安装条件（a)安装位置应垂直、各方向的倾斜度不超过5℃;（b)污染等缎:3级（c)安装类别:断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

3、正常贮存和运输条件（a)温度下限不低于-25℃，上限小超过十55℃（b)相对湿度(25℃时)不超过95%，（c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

三、技术特征1、分类1、按安装方式分:固定式、抽屉式。

2、按操作方式分:电动操作、手动操作。

3、按脱扣器种类:具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

4、智能型控制器分娄:（a)Perfection-L(简称L)型（经济型，光柱显示)，（b)Perfection-M（简称M）型（普通型，LED数码显示)（c) Perfection-H(简称H)型（增强型，LCD液晶显示)。

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

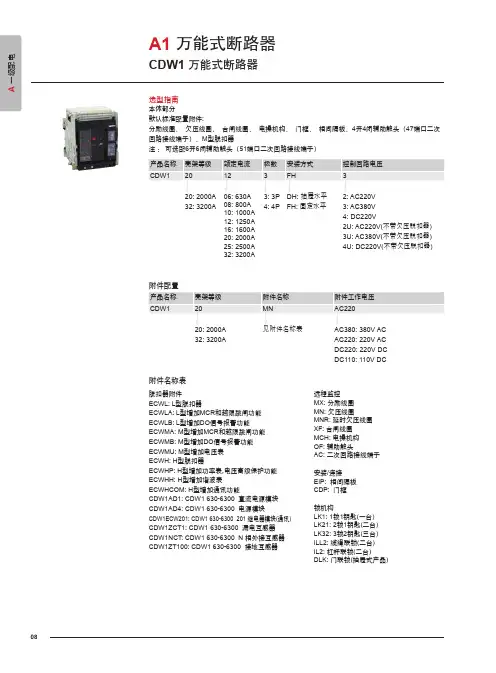

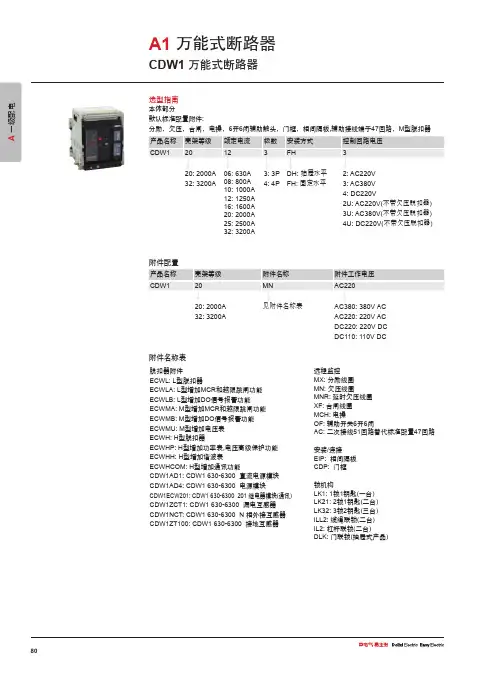

附件名称表脱扣器附件ECWL: L 型脱扣器ECWLA: L 型增加MCR 和越限跳闸功能ECWLB: L 型增加DO 信号报警功能ECWMA: M 型增加MCR 和越限跳闸功能ECWMB: M 型增加DO 信号报警功能ECWMU: M 型增加电压表ECWH: H 型脱扣器ECWHP: H 型增加功率表,电压高级保护功能ECWHH: H 型增加谐波表ECWHCOM: H 型增加通讯功能CDW1AD1: CDW1 630-6300 直流电源模块CDW1AD4: CDW1 630-6300 电源模块CDW1ECW201: CDW1 630-6300 201 继电器模块(通讯)CDW1ZCT1: CDW1 630-6300 漏电互感器CDW1NCT: CDW1 630-6300 N 相外接互感器CDW1ZT100: CDW1 630-6300 接地互感器远程监控MX: 分励线圈MN: 欠压线圈MNR: 延时欠压线圈XF: 合闸线圈MCH: 电操机构OF: 辅助触头AC: 二次回路接线端子安装/连接EIP: 相间隔板CDP: 门框锁机构LK1: 1锁1钥匙(一台)LK21: 2锁1钥匙(二台)LK32: 3锁2钥匙(三台)ILL2: 缆绳联锁(二台)IL2: 杠杆联锁(二台)DLK: 门联锁(抽屉式产品)32: 3200AAC220: 220V AC DC220: 220V DC DC110: 110V DC附件配置选型指南本体部分默认标准配置附件:分励线圈、欠压线圈、合闸线圈、电操机构、门框、相间隔板、4开4闭辅助触头（47端口二次回路接线端子）、M 型脱扣器注：可选配6开6闭辅助触头（51端口二次回路接线端子）32: 3200A08: 800A 10: 1000A 12: 1250A 16: 1600A 20: 2000A 25: 2500A 32: 3200A4: 4PFH: 固定水平3: AC380V 4: DC220V2U: AC220V(不带欠压脱扣器)3U: AC380V(不带欠压脱扣器)4U: DC220V(不带欠压脱扣器)A 一级CDW1-2000 CDW1-3200技术参数A一级说明1- 复位按钮2- 额定电流标识3- 运行指示灯4- 40%~100%Ir1电流光柱指示灯5- 过载指示灯6- 接地保护电流设定编码开关7- 过载长延时电流设定编码开关8- 短路短延时保护电流设定编码开关9- 短路瞬时保护电流设定编码开关10- 接地故障指示灯11- 过载长延时保护故障指示灯12- 短路短延时保护故障指示灯13- 短路瞬时保护故障指示灯14- 接地保护时间设定拔动开关15- 过载长延时保护时间设定拔动开关16- 短路短延时保护时间设定拔动开关17- 复位键18- 试验脱扣键19-故障检查键智能型控制器外形及操作■ L 型(经济型，光柱显示)智能型控制器结构特征电子脱扣器A 一级■M型(普通型，LED数码显示)说明1- 故障脱扣复位按扭断路器脱扣后，需将此按扭按下，方可再次闭合断路器2- 电压表显示显示各相线电压，正常显示最大值3- 发光二极管指示指示各整定、试验及故障和类别4- 电流表显示显示各相运行电流及接地漏电电流，正常显示大相电流，同时还可以显示整定、试验及故障的电流或时间值5- 按键可整定、试验、检查各种状态类别6-“清灯”或“复位”键按此键后，控制器复位进入正常运行状态。

CDW1系列万能式断路器适用范围CDW1系列万能式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V， 额定电流为400A~6300A的配电网络中,用来分配电能和保护线路及电源设备免受过载、欠电压、短路和接地等故障的危害。

630A及以下断路器可做为电动机的过载、欠电压和短路保护之用。

断路器核心部件采用智能型脱扣器，具有精确的选择性保护，可避免不必要的停电，提高供电可靠性、连续性和安全性。

产品符合GB 14048.2、GB 14048.4和IEC 60947-2、IEC 60947-4标准。

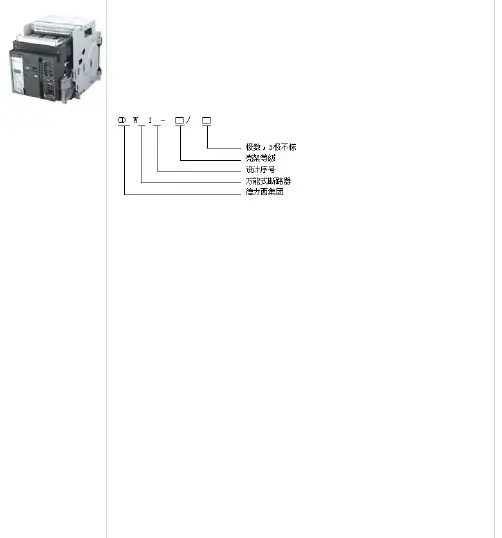

型号及其含义正常工作条件及安装条件1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃;注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。

2、安装地点的海拔不超过2000m;3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;4、污染等级: 3级;5、安装类别: 断路器IV；辅助电路除欠电压脱扣器线圈、电源变压器初级线圈与断路器的相同外，其余为Ⅲ。

结构特征本产品分固定式断路器和抽屉式断路器二种结构。

其中固定式断路器主要由触头系统、智能脱扣器、手动操作机构、电动操作机构和安装板组成；抽屉式断路器主要由触头系统、智能脱扣器、手动操作机构、电动操作机构和抽屉座组成。

断路器为立体布置形式，具有结构紧凑、体积小的特点。

触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个个小室，而智能型脱扣器、手动操作机构、电动操作机构依次排在其前面而形成各自独立单元，如其中一个单元坏了，可将其整个拆下换上新的。

其中：1、触头系统：由于采用一档触头，省去了弧触头（如有弧触头）的转移过程，减少了触头的操作力，加快了短路电流分断的过程。

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

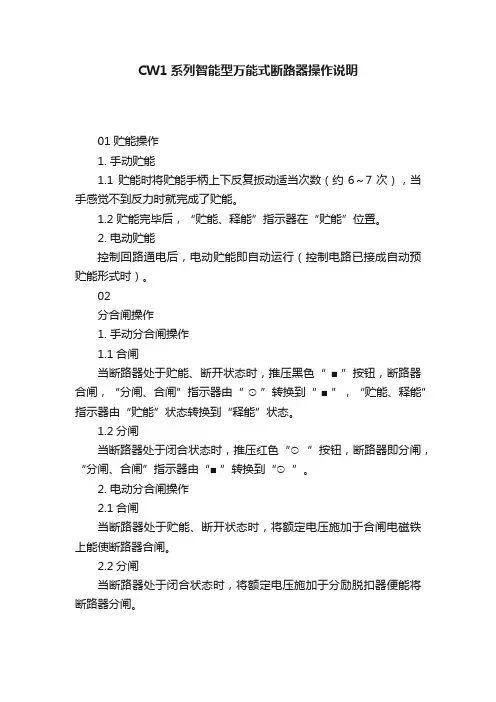

CW1系列智能型万能式断路器操作说明01贮能操作1. 手动贮能1.1 贮能时将贮能手柄上下反复扳动适当次数（约6～7次），当手感觉不到反力时就完成了贮能。

1.2 贮能完毕后，“贮能、释能”指示器在“贮能”位置。

2. 电动贮能控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮能形式时）。

02分合闸操作1. 手动分合闸操作1.1合闸当断路器处于贮能、断开状态时，推压黑色“ ■”按钮，断路器合闸，“分闸、合闸”指示器由“ ☉”转换到“ ■”，“贮能、释能”指示器由“贮能”状态转换到“释能”状态。

1.2分闸当断路器处于闭合状态时，推压红色“☉ ”按钮，断路器即分闸，“分闸、合闸”指示器由“■”转换到“☉ ”。

2. 电动分合闸操作2.1合闸当断路器处于贮能、断开状态时，将额定电压施加于合闸电磁铁上能使断路器合闸。

2.2分闸当断路器处于闭合状态时，将额定电压施加于分励脱扣器便能将断路器分闸。

03抽屉式断路器操作1. 断路器本体插入操作1.1拉出抽出导轨1.2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。

1.3将断路器本体向内推入，直至不能推动为止。

1.4抽出手柄，并将手柄六角完全插入抽屉座手柄内。

1.5顺时针转动手柄，直至为止指示器转至“连接”位置，并能听见抽屉座两侧有“咔嚓”两声，拉出手柄并放入原位。

1. 断路器本体抽出操作2.1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）。

2.2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。

2.3将断路器本体从抽屉内取出，然后将抽出导轨推回原处。
