当前位置：文档之家 › 铝质电解电容器尺寸规范

铝质电解电容器尺寸规范

  • 格式：xls
  • 大小：1.64 MB
  • 文档页数：1

类别Classification型号Series特点Features温度（℃)Temper ature寿命(Hrs)Load Life电压V(DC)Voltage容量(uF)Capacitance页次Page5 LCD11E 标准品Standard－40～+85℃20004～490.1～220小型品CD11EK宽温度Wide Temp－40～+105℃10004～500.1～220MiniatureCD71E无极性Bi-polar－40～+85℃20006.3～500.1～47CD71EK宽温无极性Wide Temp Bi-polar－40～+105℃10006.3～500.1～477 LCD11X标准品Standard－40～+85℃20004～630.1～220小型品CD11XK宽温度Wide Temp－40～+105℃10004～630.1～220MiniatureCD71X无极性Bi-polar－40～+85℃200010～500.1～100CD71XK宽温无极性Wide Temp Bi-polar－40～+105℃100010～500.1～100CD110普通高性能GeneralHigh Characteristics－40～+85℃20006.3～4000.1～10000高性能品CD11D低漏电Low Leakage－40～+85℃20006.3～1000.1～2200CharacteristicCD11C高稳定High Stability－40～+85℃300016～500.47～470CD11K宽温度Wide Temp－40～+105℃200010～1600.1～6800CD71无极性Bi-polar－40～+85℃200010～1600.47～1000无极性品CD71K宽温无极性Wide Temp Bi-polar－40～+105℃200010～1000.47～1000Bi-polarCD71S无极校正－40～+85℃200025、501～33CD71A音响分频专用Bi-polar、Rectification－40～+85℃200050、1000.47～33CD288低阻抗Low lmpedance－40～+85℃200010～1600.47～4700CD288H宽温低阻抗Wide Temp Low lmpedance－40～+105℃200010～4000.47～4700低阻抗品CD288Z特低阻抗Ultra Low lmpedance－55～+105℃20006.3～5010～4700Low-impedanceCD288R超低阻抗Super Low lmpedance－40～+105℃20006.3～25220～3300KLE特低阻抗长寿命Ultra Low lmpedanceLongLife－55～+105℃50006.3～6310～4700KLH宽温长寿命Wide Temp Long Life－40～+105℃5000100～4000.47～47GLE耐高温Bear the heat－40～+125℃20006.3～4504.7～4700RLA耐高温 ,长寿命Bear the heat,Long Life－40～+125℃8000200～4001～22标准品CD13自立形，焊片引出Snap-in Lug terminal－40～+85℃200016～100220～22000StandardCD292自立形，四焊针引出Snap-in Four terminals－40～+85℃200016～450150～47000CD293自立形，两焊针引出Snap-in Terminal－40～+85℃200016～45068～47000特殊品CD296自立形，宽温，两焊针引出Wide TempSnap-in Terminal－40～+105℃300016～40068～47000SpecialCD289耐高波，低阻抗High Ripple Current－40～+85℃2000160～40068～2200CD13A螺丝型Screw Terminal－40～+85℃200016～400330～56000 产品一览表 List of Products 铝电解电容器 ALUMINUM ELECTROLYTIC CAPACITOR Paisan

合集下载

(仅供参考)电解电容-基本参数

(仅供参考)电解电容-基本参数

使用指南：

1 铝电解电容器基本的电性能

1.1 电容量

电容器的电容量由测量交流容量时所呈现的阻抗决定。交流电容量随频率、电压以及测量方法的变

化而变化。JISC5102规定:铝电解电容的电容量的测定是在120HZ频率,最大交流电压为0.5Vrms、DC bias

电压为1.5～2.0V的条件下进行。铝电解电容器的容量随频率的增加而减小。以下是典型的电容量随频率

变化图：

和频率一样，测量时的温度对电容器的容量有一定的影响。随着测量温度的下降，电容量会变小。

以下是典型的电容量随频率变化图：

另一方面，直流电容量，可通过施加直流电压而测量其电荷得到，在常温下容量比交流稍微的大一

点，并且具有更优越的稳定特性。

1.2 Tan δ（损耗角正切）

在等效电路中，串联等效电阻ESR同容抗1/ωC之比称之为Tan δ，其测量条件与电容量相同。

容

量

变

化

率

(%)

频率(Hz)

温度(℃) 容

量

变

化

率

(%) Tanδ=RESR/ (1/ωC)= ωC RESR

其中：RESR =ESR（120 Hz）

ω=2πf

f=120Hz

Tan δ随着测量频率的增加而变大，随测量温度的下降而增大。以下是典型的电容量随频率变化图：

1.3 阻抗（Z）：

在特定的频率下，阻碍交流电通过的电阻就是所谓的阻抗（Z）。它与容量以及电感密切相关，并且

与等效串联电阻ESR也有关系。具体表达式如下：

其中：Xc=1/ ωC=1/ 2πfC

XL=ωL=2πfL

以下是典型的电容量随频率变化图：

由图可知电容的容抗（Xc）在低频率范围内随着频率的增加逐步减小，频率继续增加达到中频范围电抗（XL）

降致ESR。当频率达到高频范围感抗（XL）变为主导，所以电抗随着频率的增加而增加。由于电解液电导

率随温度改变而改变，所以阻抗随着温度的变化而变化如下图所示：

1.4漏电流：

电容器的介质对直流电具有很大的阻碍作用。然而，由于铝氧化膜介质上浸有电解液，在施加电

铝电解电容参数

铝电解电容参数

铝电解电容参数、电解电容的品牌

电容器在电路中的作用?

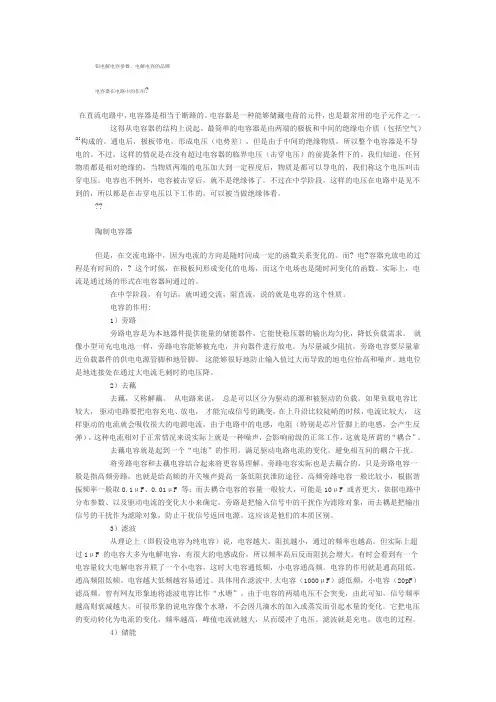

在直流电路中，电容器是相当于断路的。电容器是一种能够储藏电荷的元件，也是最常用的电子元件之一。

这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）[1]构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。

??

陶制电容器

但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而? 电?容器充放电的过程是有时间的，? 这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。

在中学阶段，有句话，就叫通交流，阻直流，说的就是电容的这个性质。

电容的作用:

1）旁路

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。 就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。 这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。

2）去藕

去藕，又称解藕。 从电路来说， 总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大， 驱动电路要把电容充电、放电， 才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大， 这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。

立创片式铝电解电容器规格书说明书

立创片式铝电解电容器规格书说明书

客户名称﹕ 立创客户料号﹕ 详见产品规格书

零件名称： 片式铝电解电容器

承兴料号： 详见产品规格书

承认规格： VT Series

制作日期： 2022年6月21日

承办单位： 工程部

版 本： A-0

公司地址：广东省东莞市长安镇沙头裕成路1号承兴电子高新技术科技园

TEL: (0769)81604900、81604911、81604922

FAX: (0769)85648558 、85498863

承认盖章后请回传，感谢！ No.: CX-YX-0910-2.0卢英桃

客户承认栏

Approvaled by东莞承兴电子有限公司

DONG GUAN SHI CHENG XING ELECTRONICS CO.,LTD

承 认 书

盖章处核 准审 核制 作

盖章处核 准审 核承 办Chengx®

版

本

versionA-0

版

本

version日

期

Date

A-02022/6/21

第一次发行

卢英桃产品编号

PART UNMBERVT Series页

码

PAGE共16页

变更申请记录/Change Request Record

变更内容

Change The Content制

作

Producer 东莞市承兴电子有限公司

DONG GUAN SHI CHENG XING ELECTRONICS CO.,LTD客户料号

CUSTOMER PART NO

产品类型

PRODUCT TYPE铝质电解电容器

日

期

DATE2022/6/21详见产品规格书Part Number System（产品编码）

123456

7910111213141518

2021TOL.

Code

LGLR104JBP0

ERPR224KC

PHMV334LD

VTVD474ME

SMSX105NF

KSKF225G

GMKM335I

GSEF475K

ZFGR106L

LFGF226N

ELAL336O

KLHL476P

FLGL107Q

MLZL227R

PLRL337S

LMLK687T

LHLL158U

NMNS229X

荣誉HA系列标准品螺栓型铝电解电容规格书

荣誉HA系列标准品螺栓型铝电解电容规格书

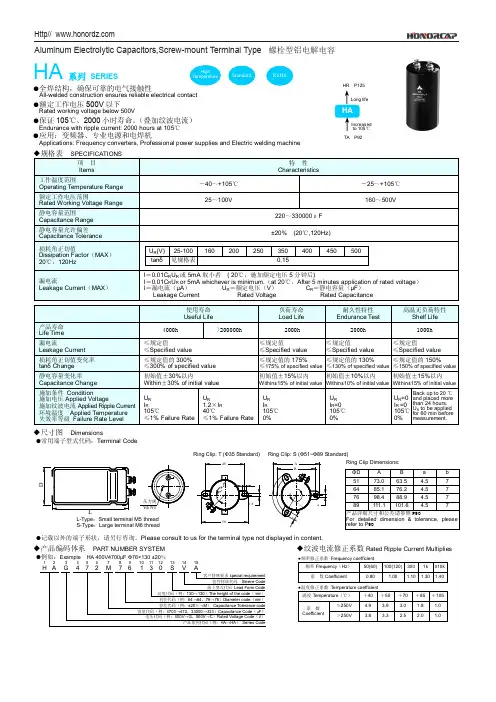

Http// Aluminum Electrolytic Capacitors,Screw-mountTerminalType 螺栓型铝电解电容HA系列 SERIES ●全焊结构，确保可靠的电气接触性 All-welded construction ensures reliable electrical contact ●额定工作电压500V以下 Rated working voltage below 500V ●保证105℃、2000小时寿命。（叠加纹波电流） Endurance with ripple current: 2000 hours at 105℃ ●应用：变频器、专业电源和电焊机 Applications: Frequency converters, Professional power supplies and Electric welding machine ◆规格表 SPECIFICATIONS 项 目 Items 特 性 Characteristics 工作温度范围 Operating Temperature Range －40～+105℃ －25～+105℃ 额定工作电压范围 Rated Working Voltage Range 25～100V 160～500V 静电容量范围 Capacitance Range 220～330000μF 静电容量允许偏差 Capacitance Tolerance ±20% (20,120Hz)℃ 损耗角正切值 Dissipation Factor（MAX） 20℃，120Hz
