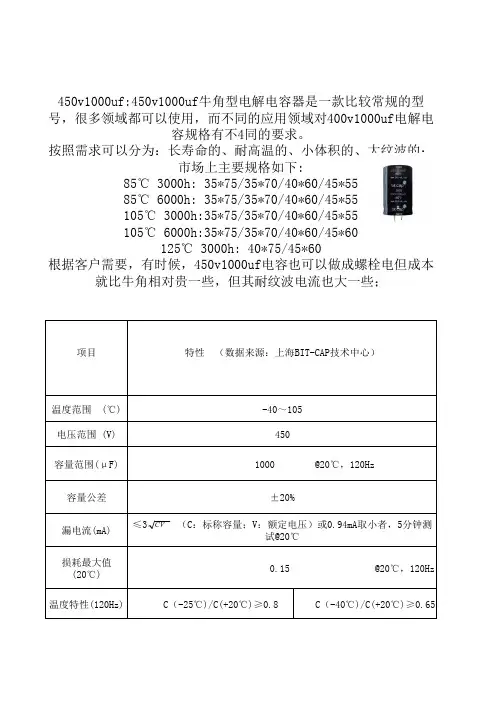

450v1000uf:450v1000uf牛角型电解电容器是一款比较常规的型
号，很多领域都可以使用，而不同的应用领域对400v1000uf电解电
容规格有不4同的要求。
按照需求可以分为：长寿命的、耐高温的、小体积的、大纹波的；
市场上主要规格如下:
85℃ 3000h: 35*75/35*70/40*60/45*55
85℃ 6000h: 35*75/35*70/40*60/45*55
105℃ 3000h:35*75/35*70/40*60/45*55
105℃ 6000h:35*75/35*70/40*60/45*60
125℃ 3000h: 40*75/45*60
根据客户需要，有时候，450v1000uf电容也可以做成螺栓电但成本就比牛角相对贵一些，但其耐纹波电流也大一些；
项目
特性 （数据来源：上海BIT-CAP技术中心）
温度范围 (℃)-40～105
电压范围 (V)450
容量范围(μF) 1000 @20℃，120Hz
容量公差 ±20%
漏电流(mA)≤3 （C：标称容量；V：额定电压）或0.94mA取小者，5分钟测
试@20℃
损耗最大值
(20℃)
0.15 @20℃，120Hz 温度特性(120Hz) C（-25℃)/C(+20℃)≥0.8 C（-40℃)/C(+20℃)≥0.65
CV。
SNAP-IN TERMINAL TYPE, STANDARD導箔型，標準品Standard snap-in terminal series 導箔型標準品系列Voltage range of 6.3~450V 額定工作電壓範圍6.3~450V Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +85°C -25 ~ +85°C Voltage Range 額定工作電壓範圍 6.3 ~ 350V 400 ~ 450V Capacitance Range 靜電容量範圍 82 ~ 100000μF 68 ~ 560μFCapacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current = 3√(cv) µA (after 5 minutes application of rated voltage) 漏電流 = 3√(cv) µA （施加額定工作電壓5分鐘後）Dissipation Factor (tan δ) 損耗角正切When nominal capacitance is over 1000μF, tan δ shall be added 0.01 to the listed value with increase of every 1000μF. 當標稱靜電容量大於1000μF ，其標稱靜電容量每增加1000μF ，損耗角正切增加0.01。
Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°CRated Voltage (V) 額定工作電壓6.3 10 16, 2535 50, 63 80, 100 160~400450 tan δ(max.) 最大損耗角正切0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.20 Stability at Low Temperature 低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V)額定工作電壓6.3~1625 35 50, 63 80~100 160~250350~450Impedance Ratio 阻抗比 Z(-25°C) / Z(20°C) 4 33 2 24 8Z(-40°C) / Z(20°C)15 10 8 6 5 — — Load Life 高溫負荷特性After 2000 hours application of the rated voltage at 85°C, they meet the characteristics listed below. 在85°C 環境中施加額定工作電壓2000小時後，電容器的特性符合下表的要求。

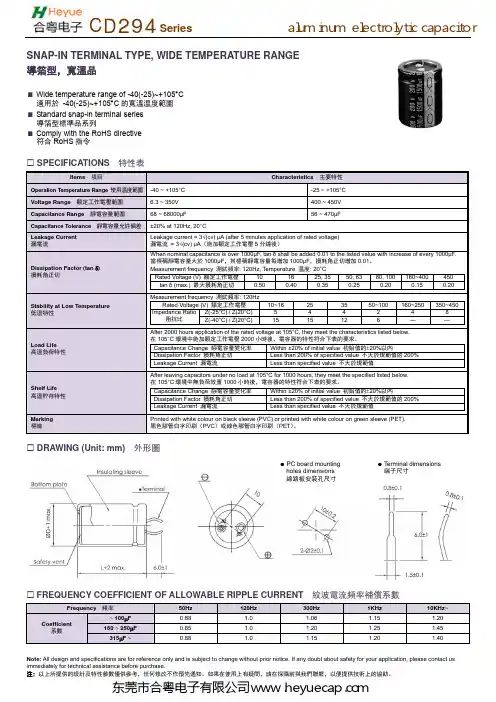

SNAP-IN TERMINAL TYPE, WIDE TEMPERATURE RANGE導箔型，寬溫品Wide temperature range of -40(-25)~+105°C 適用於 -40(-25)~+105°C 的寬溫温度範圍 Standard snap-in terminal series 導箔型標準品系列Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C -25 ~ +105°C Voltage Range 額定工作電壓範圍 6.3 ~ 350V 400 ~ 450V Capacitance Range 靜電容量範圍 68 ~ 68000µF 56 ~ 470µFCapacitance Tolerance 靜電容量允許偏差 ±20% at 120Hz, 20°CLeakage Current 漏電流Leakage current = 3√(cv) µA (after 5 minutes application of rated voltage) 漏電流 = 3√(cv) µA （施加額定工作電壓5分鐘後）Dissipation Factor (tan δ)損耗角正切When nominal capacitance is over 1000μF, tan δ shall be added 0.01 to the listed value with increase of every 1000μF. 當標稱靜電容量大於1000μF ，其標稱靜電容量每增加1000μF ，損耗角正切增加0.01。
康富松电解电容全系列封装规格：产品名称：康富松电解电容ME系列型式：导针型特性：耐高温，标准品，通过无铅认证使用温度范围：-40 ~ +105℃(6.3 ~ 400V) -25 ~ +105℃(450V)额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or 4μA寿命(H)：2000产品名称：康富松电解电容RC系列型式：导针型特性：耐高温，低阻抗，通过无铅认证使用温度范围：-55 ~ +105℃(6.3 ~ 100V) -40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V)额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or 4μA寿命(H)：3000~5000产品名称：康富松电解电容RD系列型式：导针型特性：耐高温，通过无铅认证使用温度范围：-55 ~ +105℃(6.3 ~ 100V) -40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V)额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or 4μA寿命(H)：2000~8000产品名称：康富松电解电容RG系列型式：导针型特性：耐高温，低阻抗，长寿命，通过无铅认证使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~ 50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3μA寿命(H)：4000~10000产品名称：康富松电解电容KM系列型式：牛角型特性：普通品，通过无铅认证使用温度范围：-40 ~ +105℃(6.3 ~ 100V) -25 ~ +105℃(160 ~ 450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 3mA寿命(H)：2000产品名称：康富松电解电容BP系列型式：导针型特性：普通品，高纹波，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：25 ~ 50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：100μA寿命(H)：1000产品名称：康富松电解电容BQ系列型式：导针型特性：高纹波，通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：200 ~400V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：100μA寿命(H)：1000产品名称：康富松电解电容ES系列型式：导针型特性：普通品，高纹波，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：25 ~ 50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：3√CV寿命(H)：2000产品名称：康富松电解电容HD系列型式：导针型特性：耐高温，通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V)额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：CV≦1000 I=0.1CV+40 CV>1000 I=0.04CV+100寿命(H)：8000~10000产品名称：康富松电解电容HE系列型式：导针型特性：耐高温，通过无铅认证使用温度范围：-40 ~ +125℃(10 ~ 250V) -25 ~ +125℃(350~450V) 额定工作电压范围：10 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV or 4μA寿命(H)：2000产品名称：康富松电解电容HW系列型式：导针型特性：长寿命，通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(420~450V) 额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV寿命(H)：10000~12000产品名称：康富松电解电容HY系列型式：导针型特性：高纹波，通过无铅认证使用温度范围：-40 ~ +130℃(160 ~ 400V) -25 ~ +130℃(450V)额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV寿命(H)：3000~15000产品名称：康富松电解电容JE系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +130℃(160 ~ 450V)额定工作电压范围：160 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV寿命(H)：4000~20000产品名称：康富松电解电容Ke系列型式：导针型特性：普通品，通过无铅认证使用温度范围：-40 ~ +85℃(6.3 ~ 400V) -25 ~ +85℃(450V) 额定工作电压范围：6.3 ~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.03CV寿命(H)：2000产品名称：康富松电解电容LL/LM系列型式：导针型特性：高纹波，通过无铅认证使用温度范围：LL:-40~+85 LM:-40~+105额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.002CV or 0.4μA寿命(H)：1000产品名称：康富松电解电容mp系列型式：导针型特性：小型号，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：4 ~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA寿命(H)：1000产品名称：康富松电解电容mq系列型式：导针型特性：通过无铅认证使用温度范围：-55 ~ +105℃额定工作电压范围：6.3~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA寿命(H)：1000产品名称：康富松电解电容NP系列型式：导针型特性：普通品，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.06CV or 10μA.寿命(H)：2000产品名称：康富松电解电容NQ系列型式：导针型特性：普通品，通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.06CV or 10μA.寿命(H)：1000产品名称：康富松电解电容PH系列型式：导针型特性：通过无铅认证使用温度范围：-20~ +55℃额定工作电压范围：300 &330V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：1×C.寿命(H)：产品名称：康富松电解电容RF系列型式：导针型特性：高频低阻，通过无铅认证使用温度范围：-55 ~ +105℃额定工作电压范围：6.3 ~63V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.01CV or 3μA.寿命(H)：2000~8000产品名称：康富松电解电容RT系列型式：导针型特性：低阻，通过无铅认证使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~100V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.01CV or 3μA.寿命(H)：2000~5000产品名称：康富松电解电容RU系列型式：导针型特性：低ESR，通过无铅认证使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~16V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.03CV or10μA.寿命(H)：2000产品名称：康富松电解电容SL系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：4 ~63V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.02CV or 3uA,.寿命(H)：1000产品名称：康富松电解电容SN系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：6.3~50V电容量允许偏差：±20%(M) (at 20℃,120Hz) 漏电流：0.05CV or 10uA,.寿命(H)：2000产品名称：康富松电解电容SS系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85℃额定工作电压范围：4 ~63V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA,.寿命(H)：1000产品名称：康富松电解电容SU系列型式：导针型特性：低阻抗，通过无铅认证使用温度范围：-55 ~ +105℃额定工作电压范围：6.3 ~35V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA,.寿命(H)：1000产品名称：康富松电解电容SV系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +105℃额定工作电压范围：6.3 ~50V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 3uA,.寿命(H)：5000产品名称：康富松电解电容TB系列型式：导针型特性：低成本，通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V)额定工作电压范围：160 ~400V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV,.寿命(H)：3000产品名称：康富松电解电容TC系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +105℃(160 ~ 400V) -25 ~ +105℃(450V) 额定工作电压范围：160~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV.寿命(H)：5000型式：导针型特性：长寿命，通过无铅认证使用温度范围：-40 ~ +130℃(160 ~ 400V) -25 ~ +130℃(160 ~ 450V)额定工作电压范围：160~450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV.寿命(H)：2000~8000产品名称：康富松电解电容pm系列型式：焊片型特性：通过无铅认证使用温度范围：-20℃~ +55℃额定工作电压范围：330V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：1×C (uA) after 5 minutes.寿命(H)：5000产品名称：康富松电解电容wg系列型式：焊片型特性：高纹波，通过无铅认证使用温度范围：-20℃~ +85℃额定工作电压范围：400 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.01CV or 5mA寿命(H)：5000产品名称：康富松电解电容wm系列型式：焊片型特性：通过无铅认证使用温度范围：-25℃~ +70℃额定工作电压范围：315V,475V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.06 CV or 3mA寿命(H)：40℃时以充电0.8秒，放电0.2秒为一周期，经过1000,000个周期后型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：200 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：2000产品名称：康富松电解电容kn系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：160 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：5000产品名称：康富松电解电容kp系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：160 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：7000产品名称：康富松电解电容kq系列型式：牛角型特性：通过无铅认证使用温度范围：-25 ~ +105℃额定工作电压范围：160 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：I ≦3√CV寿命(H)：7000~10000产品名称：康富松电解电容LS系列型式：牛角型特性：嵌入式，通过无铅认证使用温度范围：-40 ~ +85℃(6.3 ~ 100V) -25 ~ +85℃(160 ~ 450V)额定工作电压范围：6.3 ~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 3mA,寿命(H)：2000产品名称：康富松电解电容WE系列型式：螺栓型特性：通过无铅认证使用温度范围：-40 ~ +105℃(10 ~ 100V) -25 ~ +105℃(160 ~ 400V) 额定工作电压范围：10~ 400V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 5mA,,寿命(H)：2000产品名称：康富松电解电容WF系列型式：螺栓型特性：高纹波，通过无铅认证使用温度范围：-25 ~ +85℃额定工作电压范围：350~ 450V电容量允许偏差：±20%(M) (at 20℃,120Hz)漏电流：0.02CV or 5mA,,寿命(H)：5000。
