常用电解电容尺寸(容值-电压-尺寸)

电解电容是一种常用的电子元件，用于储存和释放电荷。

在电子设备中，电解电容通常用于滤波、耦合、绝缘和定时等电路中。

22uf 400v 电解电容具有较为常见的参数和规格，本文将对其进行详细介绍。

一、22uf 400v电解电容的基本参数和规格1. 电容值：22微法（uf）2. 额定电压：400伏特（v）3. 尺寸：该型号电解电容通常具有较小的体积，适合在空间有限的应用场合使用4. 极性：电解电容为极性元件，需注意连接极性正确，否则会造成损坏二、22uf 400v电解电容的特点和用途1. 高电压容量：400v额定电压使其适用于对电压要求较高的电子设备中，能够稳定工作并提供足够的电容2. 适用范围广泛：由于22uf 400v电解电容具有较为常见的参数，因此在各类电子设备的电路中都有广泛的应用，如通信设备、电源设备、数码产品等3. 高温稳定性：该型号电解电容具有较好的高温稳定性，能够在一定温度范围内工作正常，适合一些高温工作环境的设备使用4. 长寿命：优质的22uf 400v电解电容具有较长的使用寿命，能够保证设备长时间稳定工作三、22uf 400v电解电容的选型和使用注意事项1. 选型注意：在选择22uf 400v电解电容时，需根据具体的电路要求和环境条件进行选择，确保选用合适的型号和品质良好的产品2. 连接注意：在安装和连接22uf 400v电解电容时，需确保连接极性正确，避免反向连接导致元件损坏3. 工作温度：在使用过程中，需注意电解电容的工作温度范围，避免超出其额定温度范围导致损坏4. 电压注意：在使用时需注意电压的大小，避免超过其额定电压范围，导致安全隐患和元件损坏22uf 400v电解电容作为一种常见的电子元件，在各类电子设备中都有着广泛的应用。

在选型和使用时，需注意其参数和规格，避免因误用而导致损坏。

合理的选型和使用方法能够确保电解电容的稳定工作和长寿命，为电子设备的正常运行提供保障。

22uf 400v电解电容作为电子元件中的重要一员，其在电路设计和应用中起着至关重要的作用。

Note: All design and specifications are for reference only and is subject to change without prior notice. If any doubt about safety for your application, please contact us immediately for technical assistance before purchase.注: 以上所提供的設計及特性參數僅供參考，任何修改不作預先通知。

如果在使用上有疑問，請在採購前與我們聯繫，以便提供技術上的協助。

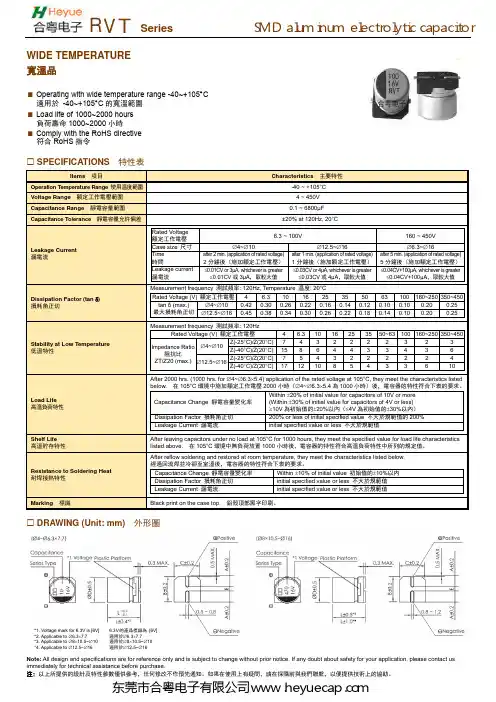

WIDE TEMPERATURE寬溫品Operating with wide temperature range -40~+105°C 適用於 -40~+105°C 的寬溫範圍 Load life of 1000~2000 hours 負荷壽命1000~2000小時Comply with the RoHS directive 符合RoHS 指令SPECIFICATIONS 特性表Items 項目Characteristics 主要特性Operation Temperature Range 使用温度範圍 -40 ~ +105°C Voltage Range 額定工作電壓範圍 4 ~ 450V Capacitance Range 靜電容量範圍 0.1 ~ 6800μF Capacitance Tolerance 靜電容量允許偏差±20% at 120Hz, 20°C Leakage Current 漏電流Rated Voltage 額定工作電壓 6.3 ~ 100V160 ~ 450VCase size 尺寸 ∅4~∅10∅12.5~∅16∅6.3~∅16Time 時間after 2 min. (application of rated voltage)2分鐘後（施加額定工作電壓）after 1 min. (application of rated voltage) 1分鐘後（施加額定工作電壓） after 5 min. (application of rated voltage)5分鐘後（施加額定工作電壓）Leakage current 漏電流≤0.01CV or 3μA, whichever is greater ≤0.01CV 或3μA ，取較大值≤0.03CV or 4μA, whichever is greater ≤0.03CV 或4μA ，取較大值≤0.04CV+100μA, whichever is greater ≤0.04CV+100μA ，取較大值Dissipation Factor (tan δ) 損耗角正切Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C Rated Voltage (V) 額定工作電壓 4 6.31016253550 63 100 160~250350~450tan δ (max.) 最大損耗角正切 ∅4~∅100.420.300.260.220.160.14 0.12 0.10 0.100.20 0.25 ∅12.5~∅160.450.380.340.300.260.22 0.18 0.14 0.100.20 0.25Stability at Low Temperature低溫特性Measurement frequency 測試頻率: 120HzRated Voltage (V) 額定工作電壓 4 6.3101625 35 50~63 100160~250350~450Impedance Ratio 阻抗比ZT/Z20 (max.) ∅4~∅10Z(-25°C)/Z(20°C)7 4 3 2 2 2 2 3 2 3Z(-40°C)/Z(20°C)158 6 4 4 3 3 4 3 6∅12.5~∅16Z(-25°C)/Z(20°C)7 5 4 3 2 2 2 2 2 4Z(-40°C)/Z(20°C)1712108 5 4 3 3 6 10 Load Life 高溫負荷特性After 2000 hrs. (1000 hrs. for ∅4~∅6.3×5.4) application of the rated voltage at 105°C, they meet the characteristics listedbelow. 在105°C 環境中施加額定工作電壓2000小時（∅4~∅6.3×5.4為1000小時）後，電容器的特性符合下表的要求。

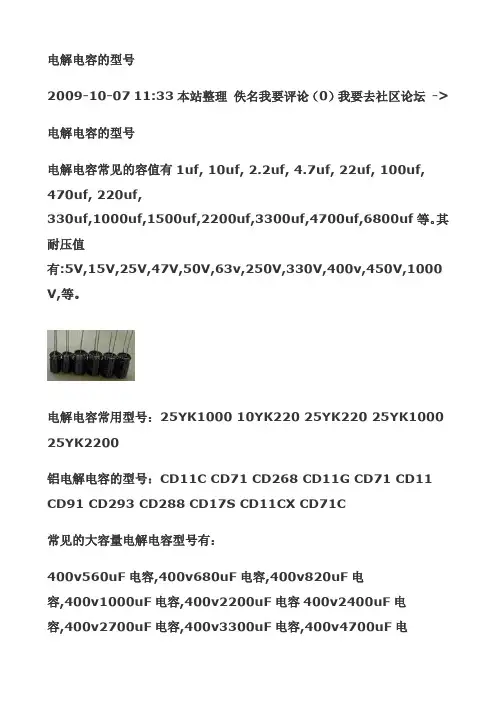

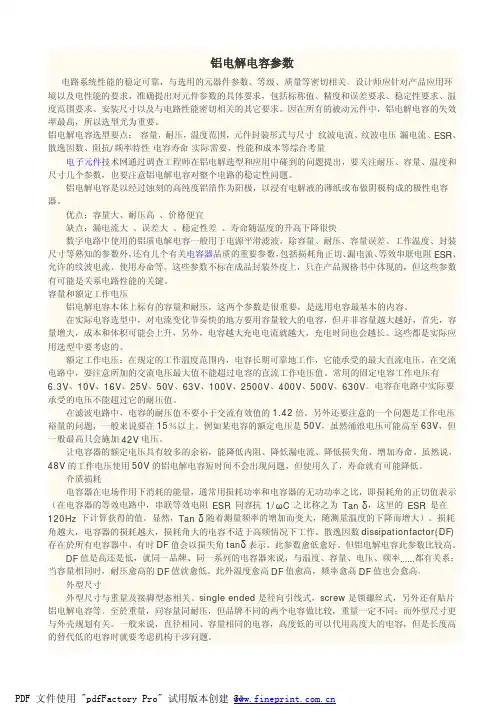

电解电容的型号2009-10-07 11:33本站整理佚名我要评论（0）我要去社区论坛-> 电解电容的型号电解电容常见的容值有1uf, 10uf, 2.2uf, 4.7uf, 22uf, 100uf, 470uf, 220uf,330uf,1000uf,1500uf,2200uf,3300uf,4700uf,6800uf等。

其耐压值有:5V,15V,25V,47V,50V,63v,250V,330V,400v,450V,1000 V,等。

电解电容常用型号：25YK1000 10YK220 25YK220 25YK1000 25YK2200铝电解电容的型号：CD11C CD71 CD268 CD11G CD71 CD11 CD91 CD293 CD288 CD17S CD11CX CD71C常见的大容量电解电容型号有：400v560uF电容,400v680uF电容,400v820uF电容,400v1000uF电容,400v2200uF电容400v2400uF电容,400v2700uF电容,400v3300uF电容,400v4700uF电容,400v5600uF电容,400v6800uF电容,400v8200uF电容,400v10000uF电容,400v12000uF铝电解电容,400v15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电容,250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,200V560uF电容,200V680uF电容,200V820uF电容,200V1000uF电容,200V2200uF电200V2400uF电容,200V2700uF电容,200V3300uF电容,200V4700uF电容,200V5600uF电容,200V6800uF电容,200V8200uF电容,200V10000uF电容,200V12000uF铝电解电容,200V15000uF电容,630V560uF电容,630V680uF电容,630V820uF电容,630V1000uF电容,630V2200uF电容,630V2400uF电容,630V2700uF电容,63V3300uF电容,63V4700uF电容,63V5600uF电容,63V6800uF电容,63V8200uF电容,63V10000uF电容,63V12000uF铝电解电容,63V15000uF电容,60V560uF电容,60V680uF电容,60V820uF电容,60V1000uF电容,60V2200uF电容,60V2400uF电容,60V2700uF电解电容,器60V3300uF电容,60V4700uF电容,60V5600uF电容,60V6800uF电容,60V8200uF电解电容,器60V10000uF电容,60V12000uF铝电解电容,器60V15000uF电容,550V560uF电容,550V680uF电容,550V820uF电容,550V1000uF电容,550V2200uF电容,550V2400uF电550V2700uF电容,550V3300uF电容,550V4700uF电解电容,器550V5600uF电容,550V6800uF电容,550V8200uF电容,550V10000uF电容,550V12000uF铝电解电容,550V15000uF电容,450V560uF电450V680uF电容,450V820uF电容,450V1000uF电解电容,器450V2200uF电容,450V2400uF电容,450V2700uF电容,450V3300uF电容,450V4700uF电解电容,器450V5600uF电容,450V6800uF电容,450V8200uF电容,450V10000uF电容,450V12000uF铝电解电容,450V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电解电容,器250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容。

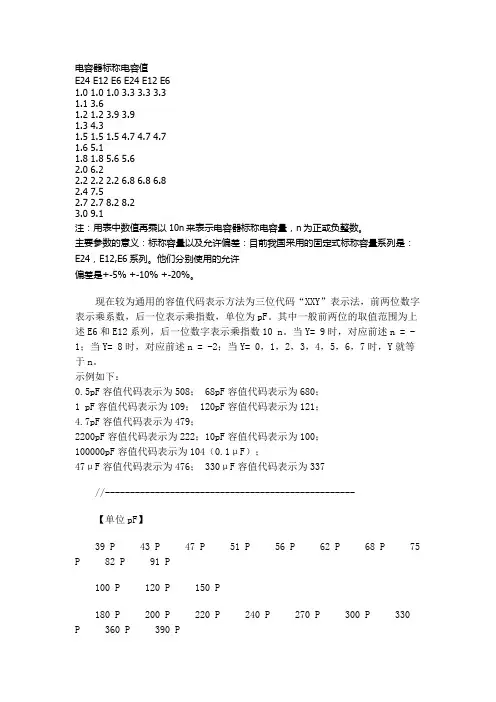

电容器标称电容值E24 E12 E6 E24 E12 E61.0 1.0 1.0 3.3 3.3 3.31.1 3.61.2 1.2 3.9 3.91.3 4.31.5 1.5 1.5 4.7 4.7 4.71.6 5.11.8 1.8 5.6 5.62.0 6.22.2 2.2 2.2 6.8 6.8 6.82.4 7.52.7 2.7 8.2 8.23.0 9.1注：用表中数值再乘以10n来表示电容器标称电容量，n为正或负整数。

主要参数的意义：标称容量以及允许偏差：目前我国采用的固定式标称容量系列是：E24，E12,E6系列。

他们分别使用的允许偏差是+-5% +-10% +-20%。

现在较为通用的容值代码表示方法为三位代码“XXY”表示法，前两位数字表示乘系数，后一位表示乘指数，单位为pF。

其中一般前两位的取值范围为上述E6和E12系列，后一位数字表示乘指数10 n。

当Y= 9时，对应前述n = -1；当Y= 8时，对应前述n = -2；当Y= 0，1，2，3，4，5，6，7时，Y就等于n。

示例如下：0.5pF容值代码表示为508； 68pF容值代码表示为680；1 pF容值代码表示为109； 120pF容值代码表示为121；4.7pF容值代码表示为479；2200pF容值代码表示为222；10pF容值代码表示为100；100000pF容值代码表示为104（0.1μF）；47μF容值代码表示为476； 330μF容值代码表示为337//--------------------------------------------------【单位pF】39 P 43 P 47 P 51 P 56 P 62 P 68 P 75 P 82 P 91 P100 P 120 P 150 P180 P 200 P 220 P 240 P 270 P 300 P 330 P 360 P 390 P470 P 560 P 620 P680 P 750 P【单位nF】1.0 1.2 1.5 1.82.2 2.73.3 3.94.75.6 10 15 18 22 27 3339 56 68 82【单位uF】0.1 0.15 0.22 0.33 0.47 1.0 (1.5) 2.2贴片电容，SMD贴片电容，无铅贴片电容的如何命名？SMT: Surface Mounting Technology表面贴装技术SMT包括表面贴装技术.表面贴装设备,表面元器件.及SMT管理摘自南山半导体有限公司网站贴片电容的命名，国内和国外的产家有一此区别但所包含的参数是一样的。

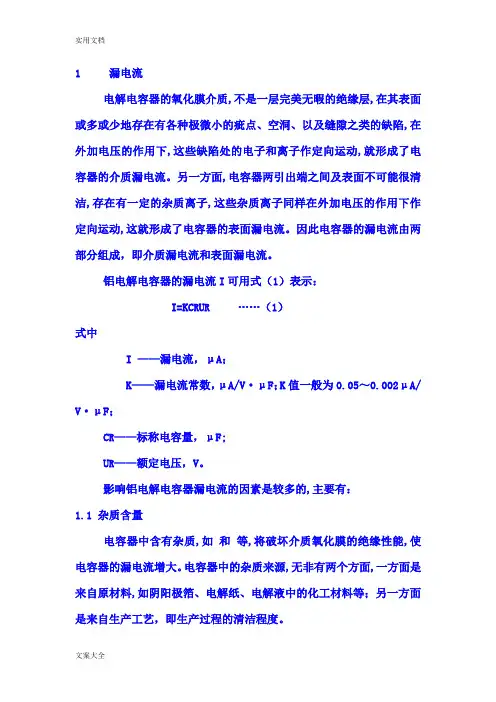

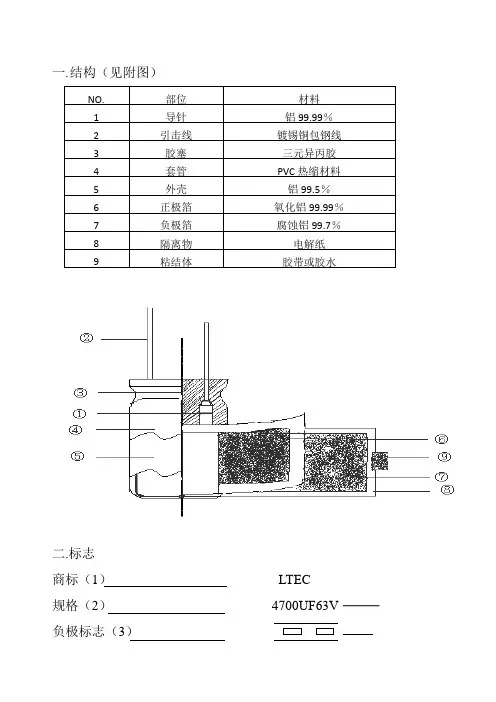

1 漏电流电解电容器的氧化膜介质,不是一层完美无暇的绝缘层,在其表面或多或少地存在有各种极微小的疵点、空洞、以及缝隙之类的缺陷,在外加电压的作用下,这些缺陷处的电子和离子作定向运动,就形成了电容器的介质漏电流。

另一方面,电容器两引出端之间及表面不可能很清洁,存在有一定的杂质离子,这些杂质离子同样在外加电压的作用下作定向运动,这就形成了电容器的表面漏电流。

因此电容器的漏电流由两部分组成，即介质漏电流和表面漏电流。

铝电解电容器的漏电流I可用式（1）表示：I=KC R U R (1)式中I ——漏电流，μA；K——漏电流常数，μA/V·μF；K值一般为0.05～0.002μA/ V·μF；C R——标称电容量，μF;U R——额定电压，V。

影响铝电解电容器漏电流的因素是较多的,主要有：1.1 杂质含量电容器中含有杂质,如和等,将破坏介质氧化膜的绝缘性能,使电容器的漏电流增大。

电容器中的杂质来源,无非有两个方面,一方面是来自原材料,如阴阳极箔、电解纸、电解液中的化工材料等；另一方面是来自生产工艺，即生产过程的清洁程度。

1.2 氧化膜质量由于腐蚀和化成工艺的影响,化成箔的漏电流将直接影响到电容器的漏电流大小。

1.3 温度的影响第1页共9页温度越高,电容器内部杂质离子的迁移能力急剧增加,杂质离子破坏介质氧化膜的作用也更剧烈,所以漏电流也越大。

1.4 施加电压大小的影响施加于电容器上电压越高,杂质离子参加导电的数目增多,漏电流大。

1.5 施加电压时间长短的影响测试电容器漏电流时,表头指示的电流值中由三部分组成,即位移电流,吸收电流和漏电流。

位移电流和吸收电流迅速减小,只有漏电流才是不变的,所以漏电流就是测试时间足够长后,表头所指示的电流值。

铝电解电容器漏电流测试时间,根据用户对产品漏电流指标的不同要求,一般规定为1～2分钟。

1.6 储存期储存期间,电容器内部的杂质离子破坏介质氧化膜,还有电解液中的水分侵蚀介质氧化膜等,都会使电容器的漏电流增大。

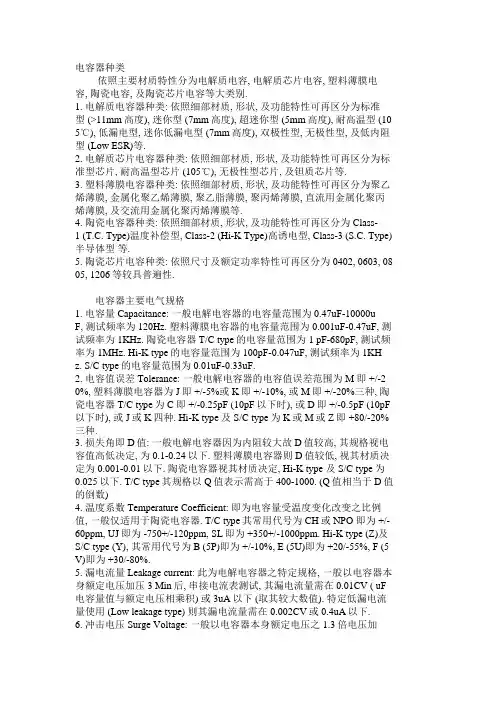

电容器种类依照主要材质特性分为电解质电容, 电解质芯片电容, 塑料薄膜电容, 陶瓷电容, 及陶瓷芯片电容等大类别.1. 电解质电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型 (>11mm高度), 迷你型 (7mm高度), 超迷你型 (5mm高度), 耐高温型 (10 5℃), 低漏电型, 迷你低漏电型 (7mm高度), 双极性型, 无极性型, 及低内阻型 (Low ESR)等.2. 电解质芯片电容器种类: 依照细部材质, 形状, 及功能特性可再区分为标准型芯片, 耐高温型芯片 (105℃), 无极性型芯片, 及钽质芯片等.3. 塑料薄膜电容器种类: 依照细部材质, 形状, 及功能特性可再区分为聚乙烯薄膜, 金属化聚乙烯薄膜, 聚乙脂薄膜, 聚丙烯薄膜, 直流用金属化聚丙烯薄膜, 及交流用金属化聚丙烯薄膜等.4. 陶瓷电容器种类: 依照细部材质, 形状, 及功能特性可再区分为Class-1 (T.C. Type)温度补偿型, Class-2 (Hi-K Type)高诱电型, Class-3 (S.C. Type)半导体型等.5. 陶瓷芯片电容种类: 依照尺寸及额定功率特性可再区分为0402, 0603, 08 05, 1206等较具普遍性.电容器主要电气规格1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000u F, 测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF, 测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF, 测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF, 测试频率为1KH z. S/C type的电容量范围为0.01uF-0.33uF.2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即 +/-2 0%, 塑料薄膜电容器为J即 +/-5%或K即 +/-10%, 或M即 +/-20%三种, 陶瓷电容器T/C type为C即 +/-0.25pF (10pF以下时), 或D即 +/-0.5pF (10pF 以下时), 或J或K四种. Hi-K type 及S/C type为K或M或Z即 +80/-20%三种.3. 损失角即D值: 一般电解电容器因为内阻较大故D值较高, 其规格视电容值高低决定, 为0.1-0.24以下. 塑料薄膜电容器则D值较低, 视其材质决定为0.001-0.01以下. 陶瓷电容器视其材质决定, Hi-K type 及S/C type为0.025以下. T/C type其规格以Q值表示需高于400-1000. (Q值相当于D值的倒数)4. 温度系数Temperature Coefficient: 即为电容量受温度变化改变之比例值, 一般仅适用于陶瓷电容器. T/C type其常用代号为CH或NPO 即为 +/-60ppm, UJ即为 -750+/-120ppm, SL即为 +350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用代号为B (5P)即为 +/-10%, E (5U)即为 +20/-55%, F (5 V)即为 +30/-80%.5. 漏电流量Leakage current: 此为电解电容器之特定规格, 一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF 电容量值与额定电压相乘积) 或3uA以下 (取其较大数值). 特定低漏电流量使用 (Low leakage type) 则其漏电流量需在0.002CV或0.4uA以下.6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压, 需工作正常无异状.7. 使用温度范围: 一般电解电容器的使用温度范围为 -25℃至+85℃, 特定高温用或低漏电流量用者为 -40℃至+105℃. 塑料薄膜电容器为 -40℃至+8 5℃. 陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为 -25℃至+85℃.如何选用规格适当之电容器1. 所有被动组件中, 电容器属于种类及规格特性最复杂的组件. 尤其为了配合不同电路及工作环境的需求差异, 即使是相同的电容量值与额定电压值, 亦有其它不同种类及材质特性的选择.2. 以电解电容器为例, 由于其电容量值较大, 虽然能和塑料薄膜电容器或陶瓷电容器互相区隔.实际使用上仍有下述各种特性差异:A. 使用温度范围: 需选定一般型 -25℃至+85℃或耐高温型 -40℃至+105℃B. 使用高度限制: 传统A/I标准型最低高度为11mm, 迷你型为7mm, 超迷你型为5mm(相当于芯片电解电容器之高度).C. 电容量误差值: 较高额定电压或电容量大于100uF时, 有一般型为 +100/-10%或 M型 +/-20%.2楼D. 低漏电流量特性: 用于某些特定电路, 与充放电时间常数准确性有关时. (相当于Tantalum钽质电容特性)E. Low ESR低内阻特性: 用于某些滤波电路, 需配合高频脉波大电流之滤波效果.例如交换电源之滤波电路.F. Bipolar 双极性特性: 用于高频脉波电路, 需配合高频脉波大电流之通路效果.例如推动偏向线圈之水平输出电路.G. Non-polar无极性特性: 用于低频高波幅之音频信号通路, 用以避免因电容器两端之正逆向偏压, 造成输出波形失真.H. 以上为一般A/I电解电容器, 而芯片电解电容器亦同样有标准型, 耐高温型, 低漏电流量型 (即钽质芯片电容), 无极性特性等分类.3. 以陶瓷电容器为例, 其材料特性区分为3类. Class 1 T/C温度补偿型供高频谐振电路用, Class 2 Hi-K与Class 3 S/C为滤波及信号通路用, 由于其电容量值部分类似, 且与塑料薄膜电容器亦数值接近, 需特别注意特性选用.A. Class 1容量范围为1 pF-680 pF, 可视高频电路需要, 选择CH零温度补偿型 (例如RC谐振电路, 不需补偿温度系数), UJ负温度补偿型 (例如LC谐振电路,需补偿线圈正温度系数), SL无控制温度补偿型 (例如高频补偿, 非谐振电路, 不需考虑温度影响).B. Class 2 Hi-K容量范围为100 pF-0.047 uF与Class 3 S/C容量范围为0.01 uF-0.33 uF, 两者特性接近. 一般后者外型较小, 成本低, 但耐压规格较低.C. 需注意100 pF-680 pF范围内, Class 1与 Class 2电容器之Q值相差极大, 电路上不可误用.4. 以塑料薄膜电容器为例, 各类不同材质特性, 可配合不同之电路应用. 其共同特性为容量不受温度影响, 适合中低频电路使用.A. 聚丙烯 (代号PPN或PPS) 材质之损失角最低, 可适用于高电压脉波电路工作. PPS材质为 1KV以上使用, PPN材质为 1KV 以下使用.B. 金属化聚丙烯 (代号MPPN) 材质耐电压较高, 适用于DC高电压或AC电源电路工作.使用于AC电源电路者, 必须符合AC电源安规验证, 一般称为X2电容.C. 聚乙脂 (代号PS) 损失角低且容量较低, 高频特性良好, 可适用于中低频谐振电路工作.D. 金属化聚乙烯 (代号MPE) 容量范围广及无电感特性, 可适用于一般脉波电路工作. 代号MEF者, 亦为MPE类材质, 但具有Flame-retardant防火特性.E. 聚乙烯 (代号PE分为有电感特性PEI及无电感特性PEN两种) 其损失角较大, 但因成本较低, 可适用于一般直流或低频电路工作.F. 所有金属化之塑料薄膜电容器, 均具有self-healing自行回复特性, 材质被高压击穿后, 只要移去高压, 即可自行回复原有功能.安规电容器X Cap及 Y Cap 附加说明1. X cap are line to line, 0.1-1 uF. X1 for 3 phase line impulsed voltage tested at 4KV, X2 for AC wall-let impulsed voltage tested at 2.5 KV.2. Y cap are line to neutral ground. 4700 pF. small to limit AC leakage current. Y1 for double insulation impulsed tested at 8KV, Y2 for basic insulation im pulsed tested at 5KV.3. Capacitor Discharge: The capacitor discharge test ensures that if an ac plug is abruptly removed from its receptacle, the voltage across the line and neutral terminals will not exceed a safe level. Per UL 1950, voltage across a capac itance greater than 0.1 μF must decay to 37% of the ac-input peak voltage i n 1 second for type A equipment and 10 seconds for type B equipment. IEC 6 1010-1 requires that the pins not be hazardous (live) at 5 seconds after discon nection from the supply.各类电容器参考规格电解质电容 Electrolytic Capacitor种类 (Mini) >=11mm (Super-Mini) 7mm (Ultra-Mini) 5mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-50V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-470uf 0.1-220uf∙2007-6-24 20:40∙回复3楼容值误差 (120Hz) M M M M温度范围 -40℃--+85℃ -25℃--+85℃ -40℃--+105℃ -40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA <=0.03 CV 或 3 uA <= 0.01 CV 或 3 uA损失角 (120Hz) <=0.08--0.22 <=0.16--0.20 <=0.1--0.24 <=0.1--0.24种类 (High Temp.) >=11mm (Low leakage) >=11mm (Mini / Low leakage) 7 mm额定电压 6.3-100V 160-450V 6.3-63V 6.3-63V容值范围 (120Hz) 0.47-10000uf 0.47-220uf 0.47-1000uf 0.47-100uf容值误差 (120Hz) M M M M温度范围 -40℃--+105℃ -25℃--+105℃ -40℃--+105℃ -40℃--+105℃漏电流 (3 Min.) <=0.01 CV 或 3 uA <=0.03 CV 或 3 uA <=0.002CV或0.4uA < =0.002CV或0.4uA损失角 (120Hz) <=0.08--0.22 <=0.15--0.24 <=0.1--0.24 <=0.1--0.24种类 (Bipolar) >=26mm (Nonpolar)>=11mm (Low ESR)额定电压 25/50V 10-160V 6.3-63V 6.3-100V 160-450V容值范围 (120Hz) 2.2-10uf 0.47-1000uf 0.47-100uf 4.7-3300uf 3.3-330uf容值误差 (120Hz) M M M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+105℃ -40℃--+10 5℃漏电流 (3 Min.) <=100uA <=0.03 CV 或 4 uA <=0.03 CV 或 3 uA损失角 (120Hz) <=0.05 <=0.15-0.25 <=0.12--0.24Ripple Current 6-8 Amp电解质芯片电容 Electrolytic Chip Capacitor种类 Electrolytic (General) Electrolytic (Hi-Temp.) Electrolytic (Non-polar) Tant alun Chip电容值范围 0.1-1000uf 0.1-1000uf 0.1-47uf 0.1---220 uf额定电压范围 6.3-100V 6.3-100V 6.3-50V 6.3---50 V容值误差范围 M M M K / M温度范围 -40℃--+85℃ -40℃--+105℃ -40℃--+85℃ -55℃--+125℃漏电流 <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA <=0.01 CV 或 3 uA 0.01 CV 或 5 uA损失角 <=0.1-0.35 <=0.1-0.3 <=0.15-0.3 <=0.04-0.08塑料薄膜电容器 Plastic Film Capacitor 金属化聚乙烯种类 Polyester 聚乙烯 Metallized Polyester Polystrene 聚乙脂电容值范围 0.001-0.47uf 0.01-10uf 100-10000pf额定电压范围 50/100/200/400V 50/100/250/400/630V 50/100/125/250/500V 容值误差范围 J, K, M. J, K, M. G, J, K.温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.006 <=0.01 <=0.001Withstand Voltage 200% 1 Min. 175% 3 Sec.Inductive / 代号 No/Yes, PEN(Red)/PEI(Green) No / MPE (Red) No / PS金属化聚丙烯种类 Polypropylene 聚丙烯 Metallized Polypropylene Metallized Polypropylen e 金属化聚丙烯电容值范围 0.001-0.68uf 0.01-3.3uf 0.001-0.47uf额定电压范围 50/100/250/400/630/1000V 100/250/400/630V 250/275VAC容值误差范围 J, K, M. G, J, K. K(>0.01uf), M(<0.01uf)温度范围 -40℃--+85℃ -40℃--+85℃ -40℃--+85℃损失角(1KHz) <=0.0008 <=0.001 <=0.001Withstand Voltage 250 % Rated Voltage DC 2000V / 1Sec. DC 2000V / 1Sec. Inductive / 代号 No, PPN / PPS (Hi-Voltage) No / MP No / MPX (X2 Cap.)Acros s the line cap.陶瓷芯片电容 (MLCC)Multi-layer Ceramic Chip型号 0402 0603 0805 1206尺寸 inch 0.04L*0.02W 0.06L*0.03W 0.08L*0.05W 0.12L*0.06W额定电压 16/25/50V 10/16/25/50V 10/16/25/50V 25/50/100/200/500V温度系数 COG (NPO) X7R Y5V容值范围 <=220pf温度范围 -55℃--+125℃ -55℃--+125℃ -30℃--+85℃容值误差 F 或 G 或 J 或 K J 或 K 或 M +80/-20% 或 MD值 (1KHz) <=0.0015 <=0.025 <=0.05陶瓷电容 Ceramic Disc ChipClass-1 (T.C. Type) CH (NPO+/_ 60) UJ (-750+/_120) SL (+350/_1000)容值范围 <=680pf <=680pf <=680pf温度范围 -55℃--+85℃ -55℃--+85℃ -40℃--+85℃容值误差 C/D/J/K C/D/J/K C/D/J/KQ值 (1MHz) <=30pf Q>=400+20C <=30pf Q>=400+20C <=30pf Q>=400+20C >30pf Q>1000 >30pf Q>1000 >30pf Q>1000Class-2 (Hi-K Type) B(Y5P) +/_10% E(Z5U) +20/-55% F(Z5V) +30/-80%容值范围 100pf-0.047uf 100pf-0.047uf 100pf-0.047uf温度范围 -25℃--+85℃ +10℃--+85℃ +10℃--+85℃容值误差 K M +80/-20%额定电压 50/63/100/500/630/1KVD值 (1KHz) <=0.025 <=0.025 <=0.05Class-3 (S.C. Type) B(Y5P) +/_10% E(Y5U) +20/-55% F(Y5V) +30/-80%容值范围 0.01uf-0.33uf 0.01uf-0.33uf 0.01uf-0.33uf温度范围 -25℃--+85℃ -25℃--+85℃ -25℃--+85℃容值误差 K M +80/-20%额定电压 16/25/50/63VD值 (1KHz) <=0.025 <=0.025 <=0.05。
