电解电容封装尺寸图(参考)

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)02010.60 ±0.03(0.024 ±0.001)0.30 ±0.03(0.011 ±0.001)0.15 ±0.05(0.006 ±0.002)0402 (1005)1.00 ±0.10(0.040 ±0.004)0.50 ±0.10(0.020 ±0.004)0.25 ±0.15(0.010 ±0.006)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

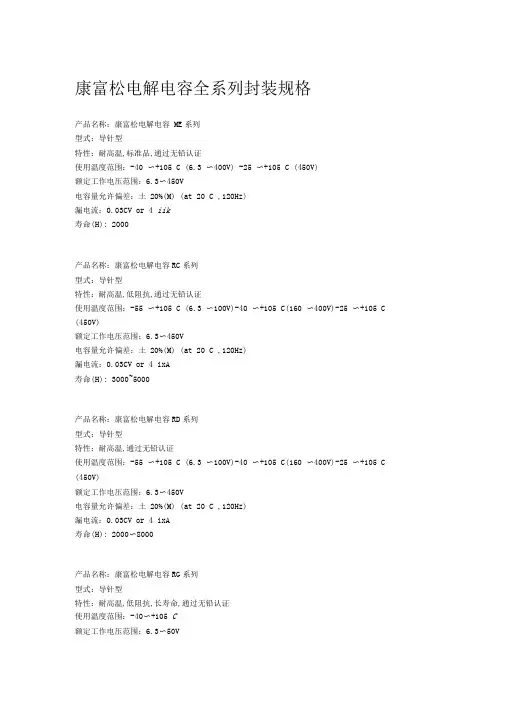

康富松电解电容全系列封装规格产品名称：康富松电解电容ME系列型式：导针型特性：耐高温,标准品,通过无铅认证使用温度范围：-40 〜+105 C (6.3 〜400V) -25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 iik寿命(H): 2000产品名称：康富松电解电容RC系列型式：导针型特性：耐高温,低阻抗,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 3000~5000产品名称：康富松电解电容RD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 2000〜8000产品名称：康富松电解电容RG系列型式：导针型特性：耐高温,低阻抗,长寿命,通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3 1ik寿命(H): 4000~10000产品名称：康富松电解电容KM系列型式：牛角型特性：普通品,通过无铅认证使用温度范围：-40 ~ +105 C (6.3 ~ 100V)-25 ~ +105 C(160 ~ 450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA寿命(H): 2000产品名称：康富松电解电容BP系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容BQ系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-25 ~ +105 C额定工作电压范围：200 ~400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容ES系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：3MCV寿命(H): 2000产品名称：康富松电解电容HD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V) -25 ~ +105 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：CV^ 1000 I=0.1CV+40CV>1000 I=0.04CV+100寿命(H): 8000~10000产品名称：康富松电解电容HE系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +125 C(10 ~ 250V)-25 ~ +125 C (350~450V) 额定工作电压范围：10 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 g A寿命(H): 2000产品名称：康富松电解电容HW系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V)-25 ~ +105 C (420-450V) 额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 10000~12000产品名称：康富松电解电容HY系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 400V)-25 ~ +130 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 3000~15000产品名称：康富松电解电容JE系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 4000~20000产品名称：康富松电解电容Ke系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C (6.3 ~ 400V) -25 ~ +85(450V) 额定工作电压范围：6.3 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 2000产品名称：康富松电解电容LL/LM系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：LL:-40~+85LM:-40~+105额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.002CV or 0.4 g A寿命(H):1000产品名称：康富松电解电容mp系列型式：导针型特性：小型号,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容mq系列型式：导针型特性：通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容NP系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 2000产品名称：康富松电解电容NQ系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 1000产品名称：康富松电解电容PH系列型式：导针型特性：通过无铅认证使用温度范围：-20~ +55 C额定工作电压范围：300 &330V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：1XC.寿命(H):产品名称：康富松电解电容RF系列型式：导针型特性：高频低阻,通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~8000产品名称：康富松电解电容RT系列型式：导针型特性：低阻,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~5000产品名称：康富松电解电容RU系列型式：导针型特性：低ESR,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~16V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.03CV or10 11A.寿命(H): 2000产品名称：康富松电解电容SL系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.02CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SN系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.05CV or 10uA,.寿命(H): 2000产品名称：康富松电解电容SS系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA,. 寿命(H): 1000产品名称：康富松电解电容SU系列型式：导针型特性：低阻抗,通过无铅认证使用温度范围：-55〜+105 C额定工作电压范围：6.3〜35V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SV系列型式：导针型特性：通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 5000产品名称：康富松电解电容TB系列型式：导针型特性：低本钱,通过无铅认证使用温度范围：-40〜+105 C(160〜400V)额定工作电压范围：160〜400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV,.寿命(H): 3000产品名称：康富松电解电容TC系列型式：导针型特性：通过无铅认证使用温度范围：-40 〜+105 C(160 〜400V) -25 〜+105 C (450V)额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 5000产品名称：康富松电解电容TD系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 〜+130 C(160 〜400V) -25 〜+130 C(160 〜450V) 额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 2000〜8000产品名称：康富松电解电容pm系列型式：焊片型特性：通过无铅认证使用温度范围：-20 C〜+55 C额定工作电压范围：330V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：1 xC (uA) after 5 minutes.寿命(H): 5000产品名称：康富松电解电容wg系列型式：焊片型特性：高纹波,通过无铅认证使用温度范围：-20 C〜+85 C额定工作电压范围：400〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 5mA寿命(H): 5000产品名称：康富松电解电容wm系列型式：焊片型特性：通过无铅认证使用温度范围：-25 C〜+70 C额定工作电压范围：315V,475V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.06 CV or 3mA寿命(H): 40c时以充电0.8秒,放电0.2秒为一周期,经过1000,000个周期后产品名称：康富松电解电容EM系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：200〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 2000产品名称：康富松电解电容kn系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 5000产品名称：康富松电解电容kp系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000产品名称：康富松电解电容kq系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000~10000产品名称：康富松电解电容LS系列型式：牛角型特性：嵌入式,通过无铅认证使用温度范围：-40 〜+85 C (6.3 〜100V)-25 〜+85 C (160 〜450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA,寿命(H): 2000产品名称：康富松电解电容WE系列型式：螺栓型特性：通过无铅认证使用温度范围：-40 〜+105 C (10 〜100V) -25 〜+105 C (160 〜400V)额定工作电压范围：10~ 400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 2000产品名称：康富松电解电容WF系列型式：螺栓型特性：高纹波,通过无铅认证使用温度范围：-25〜+85 C额定工作电压范围：350〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 5000。

一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。

这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。

尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。

而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。

如下图：二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。

2、有极电容有极电容一般指电解电容，如下图：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。

图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。

看下面的法拉电容也比较有意思。

电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE 抓图。
