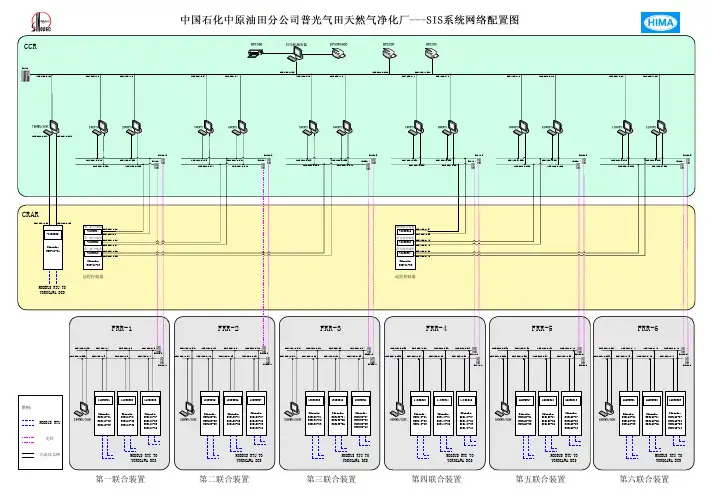

SIS系统网络配置图

产生背景
• 自动化水平和管理水平迅速提高 • 计算机及网络技术的普及深入 • 电力市场化的要求
自动化和管理水平提高是SIS产生的前提
• 随着自动化水平和管理水平的不断提高，各 级管理人员对于相关的生产、管理信息的需 求也越来越大 • 目前国内多数电厂的运行监控方式仍停留在 单元机组自动化阶段。对各台机组的监视、 指挥方式并未随单元机组控制水平的提高而 发展 • 火电厂将进入信息网络化时代: 数字化电厂
• • • • •
实时数据检索和管理 过程数据过滤、压缩和归档 历史数据检索和管理 内置计算引擎 提供通用的第三方API
和关系数据库相比
• • • • • 实时性的要求更高 数据格式相对简单 数据之间的关系更简单 特殊的数据归档方式：过程数据存储 数据压缩和检索的矛盾更突出
和关系数据库相比
典型的关系数据
数字化电厂的某种解决方案
计算机及网络技术迅速发展为SIS提 供了技术保障
• 硬件
Moore定律
• 软件
操作系统、编程语言、应用软件……
• 网络技术
单机计算、网络计算：软件就是服务
电力体制改革的深入是SIS的促进因素 • 随着最近几年中国电力体制改革的深入 开展，网厂分开、竞价上网已经成为必 然发展趋势。因此，在电厂企业信息化 建设中，需要高度重视整合企业软硬件 资源，综合考虑管理信息系统和各生产 控制系统的集成，实现全厂范围内的管 控一体化。
生产过程监视
控制回路优化软件
过热器管路寿命分析软件
基于小波分析和DSP的汽机故障诊断专家系统
人机接口
显示操作面板 y 信 号分 析模 块 t 征 兆获 取模 块 诊 断推 理模 块 诊 断解 释模 块 知 识获 取模 块 故 障处 理模 块

自动控制的相关知识
设定值
调节器
执行器
被控对象
PID调节器 测定值/过程值
调节阀
测量变送
变送器
水箱
被控对象(过程):工艺生产设备(如换热器，汽包、水箱等)，从传感器(测量变送单元) 到执行器之间。 被控量：表征被控对象工作状态的物理量，如液位，温度，压力等。 测量变送:对被控量进行测量(转换成标准信号)的装置。 调节器：把测定值和设定值进行比较的装置。 执行器(调节阀):把调节器的指令成比例地转换为直线或角位移地装置。
3、HOLLiAS-MACS系统的组成结构
工程师站
操作员站
现场控制站
1.HOLLiAS—MACS系统是由以太网和使用现场总线技术的控制网络连接的各工程 师站、操作员站、现场控制站、 组成的综合自动化系统，完成大型、中型分布 式控制系统(DCS)、大型数据采集监控系统功能。
2.HOLLiAS—MACS系统硬件由工程师站、操作站、现场控制站(包括主控单元设备 和I/O单元设备)、 系统网络、 控制网络等组成。
HOLLiAS-MACS系统的软件体系结构
软件组成---各组件功能 1、组态管理 工程师站组态软件入口程序，同时加载“工程总控”、“AutoThink（算法
组态）”和“图形编辑”软件。 工程总控：工程组态的主界面，用来部署和管理整个工程系统。它集成了 工程管理、数据库编辑、用户组态、节点组态、报表组态、编译、下装等 功能。 AutoThink：控制器算法组态软件，它集成了控制器算法的编辑、管理、仿 真在线调试以及硬件配置功能，支持6种编程语言。 图形编辑：使用该工具生成在线操作的流程图和界面模板。软件针对不同 行业提供了丰富的符号库，方便用户绘制美观实用的工艺流程图。

空预器性能
空/烟进出口温度、风量 漏风计算 空预器效率
空预器性能计算基于 ASME PTC 4.3。
过/再热器性能
热量平衡 烟温计算 传热效率 清洁度
性能计算与监测
泵/风机性能
流量计算 扬程/全压 效率 轴功率/电功率 汽蚀度
泵性能计算基于ASME PTC 8.2。 风机性能计算基于ASME PTC 11。
经经济济性性 分分析析与与 运运行行优优化化
设设备备状状态态 监监测测与与 故故障障诊诊断断
设设备备寿寿命命 监监测测与与管管理理
生产信息监测与统计
生产信息监测与统计
实时信息处理 数据归类统计
历史趋势 显示功能 报表功能 运行统计
生产信息监测与统计
生产信息监测与统计
实时信息处理 数据归类统计
历史趋势 显示功能 报表功能 运行统计
省煤器给水温度 凝汽器真空、过冷度 补水流量 排污流量 厂用电量 。。。
循环水温 空气预热器漏风率 指令负荷 。。。
经济性分析与运行优化
主汽温度 主汽压力 热再温度 排烟温度 氧量 入口风温
经济性分析与运行优化
实际值
期望值
货币损失
耗差值
报警值
TEC-SIS功能组成
生生产产信信息息 监监测测与与统统计计
基于ISO、ASME、国标和行业标 准。 强大的数据库、模型配置工具 。 可方便地实现在线与离线运行。
实现性能计算与监测的具体形式
实时计算机组及其主要辅机的各项性能参数，如功率、效率、热耗、 出力、汽蚀度、端差、温升、传热系数、清洁度等。 将当前性能参数与基于数学仿真模型计算所得理想（期望）性能指标 进行比较，给出每项偏差。
并直观地呈现出来。运行人员可以及时了解机组运行状态，通过不 断优化改进使得机组运行达到最优的运行工况，降低生产中可控成 本，提高机组效率和降低机组煤耗。

厂级监控信息系统（SIS）用户操作手册V1.02014年06月目录第1章.系统概述 (3)1.1系统登录 (3)1.1实时监视画面浏览 (4)1.2插件安装 (5)1.3界面布局 (8)1.4功能介绍 (9)第2章.实时监视 (9)2.1实时监视画面 (9)2.1.1画面显示 (9)2.1.2画面工具栏 (12)2.1.3画面右键菜单 (13)2.1.4画面点位复制 (15)2.1.5画面打印 (16)2.1.6画面导出 (17)2.1.7画面调整 (18)2.1.8画面移动 (21)2.1.9画面四屏 (21)2.2历史曲线查询 (24)2.2.1概述 (24)2.2.2曲线打开 (25)2.2.3曲线加点 (25)2.2.4曲线删点 (28)2.2.5曲线保存 (29)2.2.6曲线导出 (31)2.2.7曲线打印 (34)2.2.8曲线工具栏 (34)2.2.9曲线工具箱 (35)2.3历史回放(事故回放) (36)2.3.1概述 (36)2.3.2操作步骤 (36)第1章.系统概述本文档适用于山西耀光煤电有限责任公司厂级监控信息系统（SIS）的所有使用人员。

目前包括实时监视画面、历史曲线、事故回放等操作手册1.1系统登录登录地址：：如果IE浏览器版本比较高，例如10，11，那么需要将浏览器设置成兼容模式目前登陆采用账号,直接单击“登陆”按钮，登陆SIS系统，登陆后，出现如下的界面1.1实时监视画面浏览1)鼠标单击左边菜单“生产实时”，如下图：2)鼠标单击“生产实时”，如下图：3)鼠标单击“DCS”，如下图：注意：如果画面打不开，请参考“1.2插件安装”部分说明。

1.2插件安装浏览实时监视画面时必须已经安装了Silverlight插件，否则不能浏览实时监视画面，如果操作系统没有安装Silverlight，那么系统登录后，会提示进行Silverlight安装，如下图所示：插件安装步骤：●单击“点击安装Microsoft Silverligh”按钮，如下图所示：会下载Silverlight插件到个人电脑。
