最新DWZB-2000 电压无功自动补偿装置汇总

白家庄矿GWBZ型无功补偿综合

自动装置的应用说明

一、 改造原因及改造项目：

为了提高供电系统的功率因素，变电站大部分均采用并联电容的办法进行无功功率补偿。白矿变电站原采用的电容器补偿装置已运行十多年，电容器老化，容量下降，性能已达不到要求，而且随着供电系统感性负荷的增加，原有的补偿装置已远远不能满足系统的要求，为此，经多方调研，决定选用河北保定天泰电力设备有限公司生产的GWBZ型高压电压无功补偿综合自动调节装置，补偿电容量为3600千乏。

二、改造技术指标简要说明：

GWBZ型高压电压无功补偿综合自动调节装置可以通过检测系统运行状态，对无功功率进行精细补偿，实现投切电容器自动化，使电网工作在最佳状况。

该装置主要结构为：

1、DWK-Ⅱ型电压无功综合控制装置；

2、ZNⅡ型电容器组投切真空开关；

3、高压并联电容器装置。

主要特点为：可靠性强，自动化程度高，使用简单。

1、 DWK-Ⅱ型电压无功综合控制装置以一体化工控机为核心，采用新型电子盘，实现控制系统软件“全固化运行”方式，显示界面采用大屏幕液晶显示器，显示信息全面。

2、 ZNⅡ型电容器组投切真空开关采用微摆减速电机和弹簧操作机构操作真空开关管的开合，从而投切高压电容器组。本投切开关采用多组并列，独立投切单元的投切方式。 将整组投切细分为多组投切，从而达到对无功功率精细补偿的目的。

三、 改造效益对比说明：

通过选用该装置，使变电站的功率因数由原来的0.88提高到0.96，降低了线路损耗，使电网工作在最佳状况，确保电压合格率达到规定的要求，有效减少无功损耗，并保持系统功率因数在较高范围内，同时避免了无功功率过补或欠补对系统造成的影响，保证了供电安全。

ZWBK系列低压电动机无功就地补偿装置

◆ 产品简介 ZWBK系列高压电动机无功就地补偿装置采用优质低压电容器对电动机进行无功功率

补偿，与电机同步投切，无操作部件，使用安全，免维护运行。

◆ 产品特点 采用优质自愈式低压并联电容器，具有自愈性、介质损耗小，运行温度低、可靠性

高、体积小、重量轻、容量大、使用寿命长等优点。具有自放电功能，施加电压断开1分钟

后，残留电压降到50V以下。

◆ 主要性能 功率因数可提高到0.95%以上，节电10%左右；

降低用户无功损耗、改善供电质量、提高电气设备的运行效果；

降低线路损耗、变压器损耗、减少电动机发热；

增加企业供配电系统的负荷能力；

改善电动机的起动电流对电网的冲击。

◆ 适用范围 适用于冶金、矿山、建材、石化、给排水等行业的380V、5.5kW以上交流异步电动

机的无功功率就地补偿，与电动机并联同步运行，能够提高功率因数，节能、稳压和改善供

电质量。

◆ 使用环境条件 环境温度： -40℃～+45℃；

相对湿度： ≤95%；

海拔高度： 不超过2000m；

地面倾斜度：不超过50； 安装地点: 无火灾、爆炸危险、化学腐蚀及剧烈振动；

最高工作电压：不超过额定电压的110%（过渡过程除外）；

最大工作电流：不超过额定电流的（方均根）1.3倍（过渡过程除外）；

供电电源： 符合国家标准规定，没有较强的谐波分量；

注：若有特殊使用条件，请在订货时与我公司声明和协商。

◆ 订货须知 订货时请提供设备型号及下列资料：

补偿装置的型号、容量、台数及其他技术要求；

补偿装置的进出线方式；

设备表面颜色；

高原、高海拔（＞2000m）、高寒（＜-40℃）、高温（＞+40℃）、盐雾严重污染、高湿度

地区的客户应事先说明； 注：若有其它特殊要求（如增加防护等级等），可与我公司协商订货。

JKW5B智能无功功率自动补偿控制器说明

JKW5系列智能无功功率补偿控制器使用说明书简介

新型JKW5系列无功功率自动补偿控制器（包括JKW5C、JKW5B等型号) 运用无功功率计算和目标功率因数设置，双重计算检测方法，为线路所需无功的准确补偿，以及限制线路过补状况的发生而设计的理想产品。采用先进的单片机技术，全自动贴片机焊接工艺，以及先进的检测设备，确保产品具有高精度和高灵敏度，且有抗干拢能力强运行稳定等特点。该系列产品符合DL/T597-996标准，适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率减少线损，改善供电的电压质量，从而担高了经济效益与社会效益，可广泛适用不同的电网环境。型号命名JK

W 5 □- □后一个□:输出回路数前一个□:是C,开孔尺寸113 X 113m,如是B,开孔尺寸162X102m 5---设计序号，特征代号W---控制物理量为无功功率JK---低压无功自动补偿控制器

使用条件

环境温度：-25℃～+55℃

相对湿度：最大相对湿度为90%（20℃时）

海拔高度：不能超过2500米

环境条件：无腐蚀性气体、无导电尘埃、无易燃易爆的介质存在，安装地点无剧烈震动。

技术数据

额定电压：AC 220/380V,波动不能超过±15%

额定电流：AC 0～5A 频率：50Hz/60Hz

触点容量：AC 220 5A 功率：最大8W

灵敏度：150mA 防护等级：外壳IP40

控制方式：循环投切

按键功能名称符号内容

菜单键递增键+ 递减键

菜单主菜单- 子菜单选择。 注：按住菜单键4秒“设置”灯亮方可进入参数预置菜单；少于0.5秒

则进入“手动”功能

“设置”参数时递加参数值，“ 手动”运行时投入电容器组

“设置”参数时递减参数值，“ 手动”运行时切除电容器组

菜单操作

被设置参数

参数代码含义参数范围出厂设置

代码按住“菜单”键4秒使“设置”指示灯亮

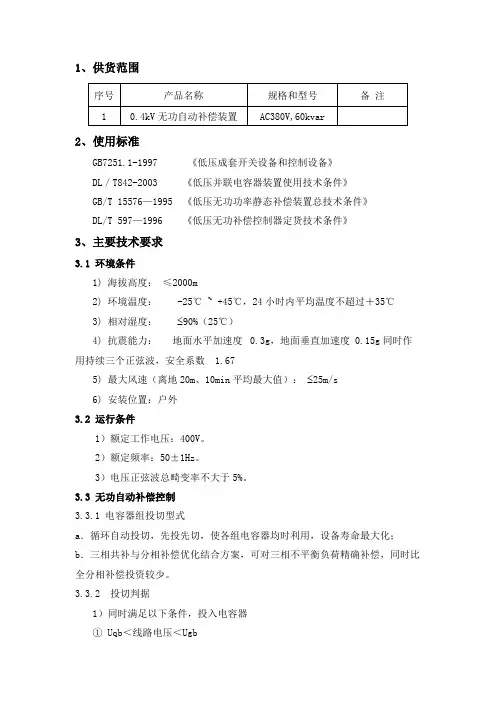

1、供货范围

序号 产品名称 规格和型号 备 注

1 0.4kV无功自动补偿装置 AC380V,60kvar

2、使用标准

GB7251.1-1997 《低压成套开关设备和控制设备》

DL／T842-2003 《低压并联电容器装置使用技术条件》

GB/T 15576—1995 《低压无功功率静态补偿装置总技术条件》

DL/T 597—1996 《低压无功补偿控制器定货技术条件》

3、主要技术要求

3.1 环境条件

1) 海拔高度： ≤2000m

2) 环境温度： -25℃ ~ +45℃，24小时内平均温度不超过＋35℃

3) 相对湿度： 90%（25℃）

4) 抗震能力： 地面水平加速度 0.3g，地面垂直加速度 0.15g同时作用持续三个正弦波，安全系数 1.67

5) 最大风速（离地20m、10min平均最大值）： 25m/s

6) 安装位置：户外

3.2 运行条件

1）额定工作电压：400V。

2）额定频率：50±1Hz。

3）电压正弦波总畸变率不大于5%。

3.3 无功自动补偿控制

3.3.1 电容器组投切型式

a．循环自动投切，先投先切，使各组电容器均时利用，设备寿命最大化；

b．三相共补与分相补偿优化结合方案，可对三相不平衡负荷精确补偿，同时比全分相补偿投资较少。

3.3.2 投切判据

1）同时满足以下条件，投入电容器

① Uqb＜线路电压＜Ugb

② 无功缺量＞k1×Qc

③ 同时满足以上条件的持续时间＞T

2）满足以下任一条件，切除电容器

① 线路电压≤Uqq

② 线路电压≥Ugq

③ 无功裕量＞k2×Qc

Uqb 欠压保护设定值

Ugb 过压保护设定值

Uqq 欠压切除设定值

Ugq 过压切除设定值

k1 投门限系数

k2 切门限系数

Qc 电容器设定容量
