电力系统的无功补偿和电压调整的解决方案为了保证电力系统的稳定运行和电能质量的提高,无功补偿和电压调整是非常重要的技术手段。
本文将从技术和设备两方面,详细讨论电力系统的无功补偿和电压调整的解决方案。
1.静态无功补偿装置(SVC):SVC是通过控制可变电容器和可变电抗器的容量,实现电力系统的无功调节。
它具有快速响应、精确调节无功功率因数的特点,并且能够提供压力支撑和电压稳定功能。
2.静态同步补偿装置(STATCOM):STATCOM是利用电力电子器件和控制系统,通过直流电压的调节来实现对电力系统无功功率的调节。
它能够实现快速响应和灵活控制的特点,可以有效地提高电力系统的无功调节能力。
3.无功发电机(SVC):无功发电机是利用发电机的励磁系统来控制无功功率的输出,实现电力系统的无功补偿。
它可以根据需要灵活调节无功功率因数,提高电力系统的无功调节能力。
4.并联电容器补偿装置:并联电容器补偿装置是通过并联连接电容器,提供无功功率来补偿电力系统的无功功率缺陷。
它具有成本低、简单可靠的特点,并且能够有效改善电力系统的功率因数。
5.无功补偿滤波器:无功补偿滤波器是利用滤波器来抑制电力系统中的无功电流,实现无功补偿。
它可以有效减少电力系统中的谐波和电磁干扰,提高电力系统的电能质量。
1.电压调整变压器:通过调整变压器的变比来实现电力系统的电压调整。
它可以根据需要提高或降低电压水平,保证电力系统的电压稳定性。
2.电压调整容性器:通过并联连接容性器,提供额外的无功功率,实现电力系统的电压调整。
它可以根据需要灵活调整电压水平,保证电力系统的电压稳定性。
3.电压调整调压器:通过调节调压器的输出电压,实现电力系统的电压调整。
它具有调节范围广、快速响应的特点,并且能够适应不同负荷变化的需求。
4.电力电子设备:电力电子器件和控制系统可以通过改变电力系统中的电流、电压和频率等参数,实现对电力系统的电压调整。
它具有响应快、控制精度高的特点,并且能够适应不同负荷的变化。
无功补偿与电力系统过电压的关系无功补偿是电力系统中一个重要的概念,它与电力系统中的过电压问题密切相关。
本文将介绍无功补偿的概念和作用,并探讨无功补偿与电力系统过电压之间的关系。
一、无功补偿的概念和作用无功补偿是指在电力系统中使用电容器或电感器等装置来产生无功电流,从而改善功率因数的一种措施。
在电力系统中,无功电流与有功电流同时存在,其作用是维持电力系统的稳定运行,提高电能利用率和线路传输能力。
无功补偿的主要作用有三个方面:1. 改善功率因数:功率因数是指有功功率与视在功率的比值,是衡量电力系统电能利用率和电能质量的一个重要指标。
功率因数低会导致电线电压降低、电力系统线路传输能力减小,甚至引发过电压问题。
通过无功补偿,可以减小无功功率,提高功率因数,从而改善电能利用效率。
2. 校正电压:电力系统中,电压的稳定性对电器设备的正常运行至关重要。
无功补偿装置可以通过调节无功功率的大小来维持电力系统的电压稳定,防止电压的波动或过低引发电器设备的故障。
3. 降低线路损耗:电力系统中,存在着导线的电阻和电抗,导线上的电流流过导线时会产生一定的损耗。
无功补偿可以减小导线上流动的无功电流,从而降低导线损耗,提高电力系统的传输能力。
二、尽管无功补偿在电力系统中具有重要作用,但过量的无功补偿也会带来过电压问题。
在电力系统中,无功补偿装置会产生电容电流或电感电流,这些电流会与设备本身的电阻电流叠加,导致电流变大,从而引起过电压现象。
过电压会对电力设备造成损坏,甚至导致系统的短路事故。
因此,在实际应用中,无功补偿装置需要根据电力系统的需求进行合理配置,以避免过电压问题。
合理的无功补偿装置能够确保电力系统的稳定运行,提高电能利用率,同时避免过电压风险。
三、无功补偿与过电压问题的解决方案为了解决无功补偿引起的过电压问题,可以采取以下几种措施:1. 使用适当的无功补偿设备:在设计和选择无功补偿装置时,应该根据电力系统的实际需求进行合理配置,避免因过量的无功补偿产生过电压。
无功补偿对电力系统电压平衡的提升电力系统中,电压的稳定是保障电力供应质量和正常运行的重要因素之一。
而无功补偿技术则是一种有效的手段,可以提升电力系统的电压平衡。
本文将从无功补偿的作用机制、无功补偿对电力系统电压稳定性的影响以及无功补偿的实际应用等方面进行探讨。
一、无功补偿的作用机制无功补偿是指通过补偿电力系统中的无功功率,以提升电网的功率因数和电压质量。
在电力系统中,无功功率由电感负载和电容负载所产生,无功功率的存在会导致电压波动、电压不平衡等问题。
而无功补偿技术则是通过串联和并联无功器件的调节,来产生等大而相反的无功功率,从而实现电力系统中的无功补偿。
二、无功补偿对电力系统电压稳定性的影响1. 提高电压质量无功补偿技术在电力系统中能够减少或消除无功功率的影响,从而提高电压质量。
通过在电力系统中引入无功补偿设备,可以有效地控制电网的无功功率,并减少无功功率对电压造成的波动。
因此,无功补偿对电力系统的电压稳定性有着显著的提升作用。
2. 减少电压偏差电力系统中,电压偏差是指电压在正常工作条件下出现的异常波动情况。
电压偏差的存在会影响电力设备的正常运行和电能质量的保证。
而无功补偿技术可以通过提供适当的无功功率补偿,来减少电压偏差的发生,从而提升电力系统的电压平衡能力。
三、无功补偿的实际应用1. 配电网中的无功补偿在配电网中,无功补偿技术可以通过安装无功补偿装置,来平衡配电网中的电压,改善电压质量。
例如,通过并联无功补偿装置来提高电压的稳定性,减少电压波动,进而提高供电质量。
2. 高压输电线路的无功补偿在高压输电线路中,无功补偿技术可以通过串联无功补偿装置,来调整电压平衡和稳态电压的稳定性。
通过无功补偿装置的控制,实现对电力系统中无功功率的有效调节,从而提升电力系统的电压平衡能力。
3. 无功补偿在电力系统规划中的应用在电力系统规划中,无功补偿技术也扮演着重要的角色。
通过合理规划和设计无功补偿系统,可以降低系统的无功损耗,提升电力系统的稳定性和运行效率。

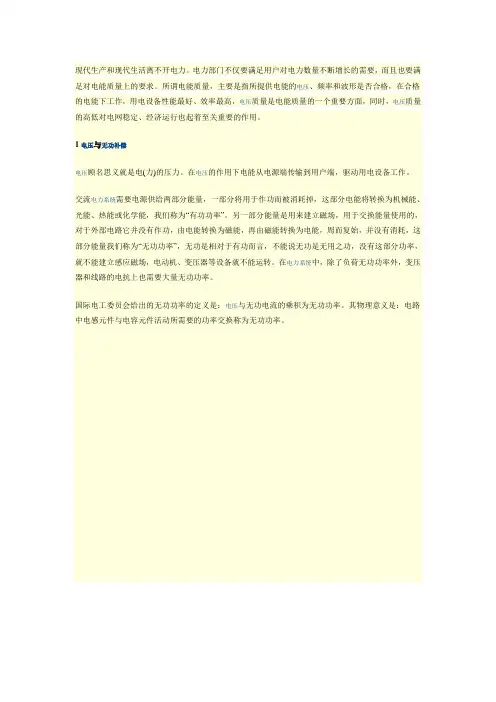

现代生产和现代生活离不开电力。
电力部门不仅要满足用户对电力数量不断增长的需要,而且也要满足对电能质量上的要求。
所谓电能质量,主要是指所提供电能的电压、频率和波形是否合格,在合格的电能下工作,用电设备性能最好、效率最高,电压质量是电能质量的一个重要方面,同时,电压质量的高低对电网稳定、经济运行也起着至关重要的作用。
1电压与无功补偿电压顾名思义就是电(力)的压力。
在电压的作用下电能从电源端传输到用户端,驱动用电设备工作。
交流电力系统需要电源供给两部分能量,一部分将用于作功而被消耗掉,这部分电能将转换为机械能、光能、热能或化学能,我们称为“有功功率”。
另一部分能量是用来建立磁场,用于交换能量使用的,对于外部电路它并没有作功,由电能转换为磁能,再由磁能转换为电能,周而复始,并没有消耗,这部分能量我们称为“无功功率”,无功是相对于有功而言,不能说无功是无用之功,没有这部分功率,就不能建立感应磁场,电动机、变压器等设备就不能运转。
在电力系统中,除了负荷无功功率外,变压器和线路的电抗上也需要大量无功功率。
国际电工委员会给出的无功功率的定义是:电压与无功电流的乘积为无功功率。
其物理意义是:电路中电感元件与电容元件活动所需要的功率交换称为无功功率。
我们以电感元件和电容元件的并联回路来说明这个问题,见图1a,在电压的作用下,电感回路中电流滞后电压90海 诘缛莼芈分械缌魅词浅 暗缪90海 丛谕 坏缪棺饔孟拢 我凰彩保琁L和IC在时间轴对称。
我们将每一瞬间电感上的电压与电感电流IL相乘得到电感的功率曲线PL(图1b),同样的,将电容上的电压与电容电流IC相乘得到电容的功率曲线PC(图1c)。
无功补偿src="/scjs/UploadFiles_5017/200611/20061112163521602.jpg" width=530>如图2a所示,功率在第二个和第四个1/4周期内电感在吸收功率,并把所吸收的能量转化为磁场能量;而在第一和第三个1/4周期内电感就放出功率,储存在磁场中的能量将全部放出。
无功补偿与电力系统电压不平衡的关系电力系统是现代社会不可或缺的重要基础设施,而其中的电力质量问题一直备受关注。
电力系统中的电压不平衡是一种常见的问题,它会导致电力系统的稳定性和运行效率下降。
为解决这一问题,无功补偿技术成为了改善电力系统电压不平衡的关键手段之一。
本文将详细介绍无功补偿与电力系统电压不平衡之间的关系,并探讨无功补偿的应用前景。
1. 电力系统电压不平衡概述电力系统中,三相电压由于各种因素的影响可能存在不平衡现象。
电压不平衡主要包括两个方面:一是电压幅值不平衡,即三相电压的幅值不相等;二是电压相位不平衡,即三相电压之间的相位差不为120度。
这种不平衡会导致电力负荷分配不均匀,给电力设备的安全运行带来隐患。
2. 无功补偿的概念和原理无功补偿是一种通过在电力系统中补偿或调整无功功率的技术手段,用以解决电力系统中无功功率过大或过小的问题。
无功补偿主要通过无功补偿装置(如静态补偿器、动态补偿器等)来实现。
无功补偿系统会根据电力系统的需求,自动控制无功补偿装置的投入或退出,以维持电力系统的无功功率在合理范围内,从而提高电力系统的稳定性和可靠性。
3. 无功补偿对电力系统电压不平衡的影响(1)对电压幅值不平衡的影响:无功补偿可以减小电力系统中的无功功率,从而减小了电流的不平衡程度。
当无功补偿及时投入时,它可以吸收或注入适当的无功功率,使得电压幅值不平衡得到一定程度的补偿。
这样可以降低系统电压的波动,提高电力系统的电压稳定性。
(2)对电压相位不平衡的影响:无功补偿可以通过对系统中的不同支路或节点进行补偿,调整电压相位差,使得三相电压之间的相位差逐渐接近120度,以达到电压相位不平衡的补偿效果。
4. 无功补偿的应用前景无功补偿技术在电力系统中的应用前景广阔。
首先,无功补偿技术可以提高电力系统的电压质量,降低电力系统的电压不平衡程度,从而减少电力设备的故障率,并延长设备的使用寿命。
其次,无功补偿技术可以提高电力系统的运行效率,减少电力输送中的线损,并提高电力系统的输电容量。
无功补偿对电力系统电压的影响与调节无功补偿在电力系统中扮演着重要的角色。
它对电力系统的电压稳定性和功率因数的调节起着关键作用。
本文将探讨无功补偿对电力系统电压的影响以及相应的调节方法。
一、无功补偿对电力系统电压的影响无功补偿是用于对抗电力系统中无功负荷而引起的电压波动现象的一种方法。
随着无功负荷的增加,电网中的无功功率需求也会增加。
由于无功功率的存在,电力系统的电压会出现波动和不稳定的现象。
1.1 电压降低与电流上升无功功率引起的电压降低现象会导致电力系统中的电流上升。
当无功功率过多时,电网电压会下降,从而影响到系统中各个设备的正常运行。
如果不及时采取措施进行补偿,电力系统可能会发生电压崩溃等严重故障。
1.2 电压波动与电气设备损坏无功功率的不稳定会导致电网电压的波动。
电压的快速升降会对电气设备产生冲击,从而损坏设备,缩短其使用寿命。
特别是对于对电压要求较高的设备,如半导体器件等,电压波动可能会造成不可逆转的损坏。
1.3 电压不平衡与谐波扩散无功功率引起的电压不平衡会导致电力系统中各相电流的不平衡。
这种不平衡会产生谐波电流,扩散到电网中的其他设备,增加了电力系统的谐波污染问题。
谐波电流会引起额外的能量损耗,导致电网效率降低。
二、无功补偿的调节方法为了消除或减轻无功功率对电网电压的影响,需要采取相应的无功补偿措施。
以下是几种常见的无功补偿调节方法:2.1 静态无功补偿装置静态无功补偿装置是一种通过改变电容和电抗的连接方式来实现无功功率的补偿调节。
其中,串联电容可以用来补偿无功功率,提高电网电压;并联电抗则用于吸收无功功率,降低电网电压。
2.2 动态无功补偿装置动态无功补偿装置是通过控制电容和电抗的导纳值来实现无功功率的补偿调节。
该装置可以实时监测电力系统的电压和电流,通过对电容和电抗进行调节,及时平衡电力系统的无功功率,以保持电压的稳定。
2.3 SVC(静止无功补偿器)SVC是一种在高压电力系统中广泛应用的无功补偿装置。
电力系统的无功补偿和电压调整的解决方案1.引言电力系统中,电能质量是评价电力系统运行性能优劣的重要指标,而电压又是衡量电能质量的一个重要指标,因此,电压的稳定性对电力系统运行性能来说显得尤为重要。
电压稳定与否主要取决于系统中无功功率的平衡,如果用电负荷的无功需求波动较大,而电网的无功功率来源及其分布不能及时调控,就会导致线路电压超出允许极限;另外,对于负荷一侧,电力系统多由输配电线、变压器、发电机等构成,其内阻抗主要呈感性,使得负载无功功率的变化对电网电压的稳定性带来极为不利的影响。
无功功率补偿是涉及电力电子技术、电力系统、电气自动化技术、理论电工等领域的重大课题。
由于电力电子技术装置的应用日益普及生产、生活各个领域,无功补偿问题引起人们越来越多的关注。
据有关科学统计,如果全国都通过优化配置计算来安装无功补偿装置,在总投资不变的条件下,估计每年可以节省电量大约3亿千瓦时。
因此,电力系统的无功补偿和电压调整是保证电网安全、优质、经济运行的重要措施。
目前,由于电力电子技术的飞速进步,无功功率补偿方面也取得了突破性的进展。
2.连续无功补偿装置发展历史、现状和发展前景工程上应用的无功补偿器主要包括旋转无功补偿器和静止无功补偿器,其具体分类见图1。
电力系统的无功补偿和电压调整的解决方案2.1 连续无功补偿装置的发展历史旋转无功补偿器以同步调相机为代表,同步调相机实际上就是在过励或欠励状态下运行的同步电机,它既能发出容性无功,也能发出感性无功,因而同步调相机能对变化的无功功率进行动态补偿。
由于其存在诸多缺点(见表1),70年代以来逐渐被静止无功补偿器取代。
静止无功补偿技术经历了图1所示的3代发展:第Ⅰ代属于慢速无功补偿装置,在电力系统中应用较早,目前也仍在应用;第Ⅱ代属无源、快速动态无功补偿装置,出现于 20 世纪 70 年代,国外应用普遍,我国目前有一定应用,主要用于配电系统中,输电网中应用很少,SVC 可以看成是电纳值能调节的无功元件,它依靠电力电子器件开关来实现无功调节。
电力系统电压稳定与无功补偿随着电力需求的不断增长,电力系统的可靠性和稳定性越发显得重要。
而电力系统中的电压稳定与无功补偿正是确保系统运行平稳的关键因素。
本文将探讨电力系统电压稳定与无功补偿的原理、方法和作用。
一、电压稳定的重要性电力系统中,电压是衡量系统稳定运行的重要参数之一。
当电压波动较大时,不仅会影响电力设备的正常运行,还会导致电力损耗、安全隐患以及用户电器设备的损坏。
因此,保持电力系统的电压稳定非常关键。
电力系统中的电压稳定问题主要有两个方面:传输电压和终端电压。
传输电压稳定主要解决电力输送中线路功率损耗、电流负荷以及终端电压波动的问题,而终端电压稳定则解决用户用电终端设备的供电质量问题。
二、电压稳定的机理与方法电压稳定问题的解决需要了解电力系统中电压波动的原因以及相应的解决方法。
电力系统中的电压波动通常由于以下几个方面原因引起:负载变化、短路故障、突发负荷等。
为保持电力系统的电压稳定,可以采取以下方法。
1. 调整发电机的输出发电机是电力系统的重要组成部分,通过控制发电机的输出来调整系统电压,能有效地解决电压波动的问题。
例如,通过调整发电机的励磁电流、切换发电机并联等方式,可以提高电力系统的电压稳定性。
2. 使用变压器调压器变压器调压器是一种常用的调节电压的设备。
它可以通过调整变压器的转换比,改变系统的电压水平。
例如,在电力系统负荷增加时,可以适当降低变压器的转换比,以提高系统电压,从而保持电力系统的电压稳定。
3. 安装电力电子设备电力电子设备在电力系统中发挥着越来越重要的作用。
通过安装电容器、感应器等电力电子设备,可以有效地改变系统的无功功率流动,从而调整系统的电压水平。
例如,在电力系统中引入静态无功补偿装置(SVC),可以控制电压回路的电阻、电感和电容,以实现无功功率补偿和电压稳定。
三、无功补偿的作用与方法无功补偿是电力系统中实现电压稳定的重要手段之一。
无功补偿主要通过调整电力系统的无功功率流动,实现电压的稳定。
无功对于电网系统设计来说,肯定是非常非常重要的了,这块其实内容很多,就做一个简单的梳理总结,有一些工程实践中的认识,希望可以互相印证。
无功对应电压,有功对应频率,应该是一个比较普遍大概的认识,当然没错。
所以无功补偿和电压调节是密不可分的,也是调度考核的重要指标。
一、无功补偿概述和原则无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。
它不对外作功,而是转变为其他形式的能量。
凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。
比如40瓦的日光灯,除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外,还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。
由于它不对外做功,才被称之为“无功”。
电力系统的无功补偿与无功平衡是保证电压质量的基本条件,首先是一些重要原则当然很多是国网的原则,虽说要摆脱国网思路束缚,但是有些好东西还是要保留。
分层分区补偿原则:有鉴于经较大阻抗传输无功功率所产生的很大无功功率损耗和相应的有功功率损耗,电网无功功率的补偿安排宜实行分层分区和就地平衡的原则。
所谓的分层安排,是指作为主要有功功率大容量传输即220--500 kV电网,宜力求保持各电压层间的无功功率平衡,尽可能使这些层间的无功功率串动极小,以减少通过电网变压器传输无功功率时的大量消耗;而所谓分区安排、是指110k V及以下的供电网,宜于实现无功功率的分区和就地平衡。
电压合格标准:500kV母线:正常运行方式时,最高运行电压不得超过系统额定电压的+10%;最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压调节。
发电厂和500kV变电所的220kV母线:正常运行方式时,电压允许偏差为系统额定电压0~+10%;事故运行方式时为系统额定电压的的-5%~+10%。
发电厂和220kV变电所的110kV~35kV母线:正常运行方式时,电压允许偏差为相应系统额定电压-3%~+7%;事故后为系统额定电压的的±10%。
电力系统无功补偿及调压设计技术导则引言电力系统是现代社会中不可或缺的基础设施之一,而无功补偿和调压则是保证电力系统稳定运行的重要技术手段。
本文将介绍电力系统无功补偿和调压的设计技术导则,包括无功补偿的原理、分类和应用,以及调压装置的选型、布置和运行。
无功补偿原理无功补偿是指通过在电力系统中引入适当的电容器或电感器来消除或减小无功功率,以提高系统的功率因数。
其原理是根据电流滞后于电压的特性,通过合理配置并控制适当大小的无功补偿装置,使得系统中总的无功功率接近于零。
分类根据无功补偿装置的工作方式和控制方法,可以将其分为静态无功补偿和动态无功补偿两种类型。
1.静态无功补偿:静态无功补偿装置主要包括固定电容器、固定电感器和可调谐滤波器等。
固定电容器适用于需要长时间稳定补偿的场合,而固定电感器则适用于需要长时间稳定吸收无功功率的场合。
可调谐滤波器则可以根据系统的需求进行频率选择性补偿。
2.动态无功补偿:动态无功补偿装置主要包括STATCOM(静止同步补偿器)和SVC(静止无功补偿器)等。
这些装置通过快速响应和灵活控制,能够实时调节无功功率,适用于需要频繁变化的负载条件下。
应用无功补偿广泛应用于电力系统中,其主要目的是改善系统的功率因数、降低线路损耗、提高电压质量和稳定系统运行。
1.改善功率因数:通过引入适当大小的电容器或电感器,可以使得系统的功率因数接近于1,减少无效功率的消耗,提高能源利用效率。
2.降低线路损耗:在输电线路中,由于电流滞后于电压,会导致一定的传输损耗。
通过合理配置无功补偿装置,可以减小线路上的感性无功组分,降低传输损耗。
3.提高电压质量:电力系统中的电压波动和谐波等问题会对用户的设备和用电质量产生不良影响。
通过引入无功补偿装置,可以提高系统的电压稳定性和质量,减少谐波污染。
4.稳定系统运行:在大规模风电、光伏发电等可再生能源接入系统中,由于其不稳定性和间歇性特点,会对系统的稳定运行造成一定影响。
电力系统无功补偿及调压设计技术导则一、引言本文的主题是电力系统无功补偿及调压设计技术导则。
无功补偿和调压是电力系统运行中十分重要的技术,对于提高电力系统的功率因数和稳定运行具有重要意义。
在本文中,我们将全面、详细、完整地探讨无功补偿和调压的设计技术,包括其基本原理、常见的无功补偿和调压设备以及设计要点等方面。
二、无功补偿的基本原理1. 无功功率的定义无功功率是指电力系统中的反馈功率,不对外界做功,主要用于维持电力系统中的电压稳定。
在电力系统中,无功功率分为容性无功和感性无功两种。
2. 无功补偿的作用无功补偿是指通过在电力系统中添加适当的无功功率来提高功率因数,减小电力系统的无功负荷。
无功补偿的作用主要包括: - 提高电力系统的功率因数; - 减小电力系统的线路损耗; - 提高电力系统的电压稳定性。
3. 无功补偿的设备常见的无功补偿设备有静态无功补偿器(SVC)、静止无功发生器(STATCOM)和同步补偿器等。
这些设备可以根据电力系统的实际需要进行选择和配置,从而实现无功补偿的效果。
4. 无功补偿的设计要点无功补偿的设计需要考虑电力系统的运行情况、负荷需求以及无功功率的分布等因素。
在设计中,需要注意: - 合理选择无功补偿设备的容量和位置; - 考虑电力系统的负载特性,合理分配无功功率; - 防止无功补偿设备引起电力系统的谐波问题。
三、调压设计技术的基本原理1. 电压调节的目的电压调节是为了保证电力系统中的电压稳定在额定值附近。
电力系统中的电压过高或过低都会对电器设备的正常运行产生不利影响,因此电压调节是电力系统中必不可少的技术。
2. 电压调节的方法电压调节可以通过变压器调压、变容器调压、调整发电机励磁电压等多种方法实现。
各种方法可以根据电力系统的实际情况来选择和配置。
3. 电压调节的设计要点在进行电压调节的设计时,需要考虑以下几个要点: - 合理选择电压调节设备的容量和数量; - 考虑电力系统的负载变化情况,调整调压设备的响应速度; - 防止电压调节设备对电力系统造成的谐波扰动。
无功补偿对电力系统电压的影响与控制电力系统是一个复杂的系统,由许多电力设备和元件组成,其中电压是保持电力系统正常运行的关键因素之一。
无功补偿是一种常用的技术手段,用来控制电力系统中的无功功率,并对电压产生影响。
本文将探讨无功补偿对电力系统电压的影响以及相应的控制方法。
一、无功补偿对电力系统电压的影响无功功率是电力系统中的一种响应性功率,其产生与电容器和电感器等无功补偿设备密切相关。
这些设备可用于增加或减少电力系统中的无功功率,从而对电压产生影响。
1. 电压波动当电力系统中存在大量的感性负载时,系统的功率因数较低,会导致电压波动。
无功补偿可以通过引入电容器,提高电力系统的功率因数,减少感性负载对电压的影响,从而减轻电压波动。
2. 电压损耗电力系统中的电缆、变压器等设备会存在一定的电压损耗,这是因为它们的电阻和电抗对电压的影响。
无功补偿可以通过引入电容器和电感器,调节电流的相位差,减少电力系统中的电阻和电抗,从而减小电压损耗。
3. 电压调节在电力系统运行过程中,电压的稳定性对设备和用户的用电负荷有着重要的影响。
无功补偿可以通过控制电容器和电感器的运行状态,调节系统中的无功功率,使得电压能够保持在合理的范围内,满足用电需求。
二、无功补偿对电力系统电压的控制无功补偿的控制是实现对电力系统电压的调节和稳定的关键手段。
下面介绍几种常用的无功补偿控制方式:1. 静态无功补偿器(SVC)SVC是一种基于功率电子器件控制的无功补偿设备,它通常由电容器、电感器和晶闸管等元件组成。
SVC能够根据系统的需求,实时调整电容器和电感器的电流,以达到对电力系统电压的控制。
2. 静态同步补偿器(STATCOM)STATCOM是一种基于电力电子技术控制的无功补偿设备,其主要由电容器、电感器和可逆变频器等组成。
STATCOM通过调整电容器的电流,对电力系统中的无功功率进行补偿,从而实现对电压的控制。
3. 动态无功补偿器(DVC)DVC是一种能够根据电力系统需要动态地调整无功功率的无功补偿设备。
电力系统的无功功率和电压调整电力系统的无功功率电源1)同步发电机2)并联无功补偿设备(装置)一一同步调相机、并联电容器、静止无功补偿器等。
电压中枢点的调压方式1)逆调压一一高峰负荷时增大中枢点的电压、低谷负荷时减少中枢点的电压的调压方式。
适用于当电压中枢点供电的各负荷变化规律大致一样,且负荷的变动较大、供电线路较长时。
2)恒(常)调压一一中枢点的电压在任何负荷下基本保持不变的调压方式。
适用于当电压中枢点供电的各负荷变动较小、供电线路电压损耗也较小时。
3)顺调压一一高峰负荷时允许中枢点的电压略低,低谷负荷时允许中枢点的电压略高的调压方式。
适用于负荷变动和供电线路都较小时、或用户的电压要求较低时。
电压调整的基本原理和措施4节点的实际电压为:为调整4节点电压,可以采取的措施:调UG调变压器分接头改变网络无功分布(装并联无功补偿设备)改变线路参数(装串联电容器、更换导线)双绕组降(/升)压变压器分接头的选择设高压侧实际电压为Ul,变压器阻抗RT、XT已归算到高压侧,变压器低压绕组的额定电压为UTL,变压器高压绕组的分接头电压为UTH o如果低压侧要求得到的电压为U2,则U2=(Ul-∆UT)∕k=(U1-∆UT)UTL/UTHUTH=(U1-ΔUT)UTL∕U2其中:4UT=(PRT+QXT)∕U1负荷变化时,AUT及U2都要变化,而分接头只能用一个,可以同时考虑最大、最小负荷情况:UTHmax=(Ulmax-ΔUTmax)UTL/U2maxUThmin=(Ulmin-∆UTmin)UTL/U2min然后取平均值:UTHav=(UTHmax+UTHmin)/2根据计算的UTHaV选择一个与它最接近的分接头,最后校验最大、最小负荷时低压母线的实际电压是否符合要求。
合理使用调压措施开展调压1)优先考虑调发电机端电压UG2)调变压器分接头的手段应充分利用。
普通变压器需停电调分接头;使用有载调压变压器,调压灵活而且有效,但价格较贵,而且一般要求系统无功功率供给较充裕。
无功补偿对电力系统电压波动的影响电力系统是由发电厂、传输网、配电网和用户组成的巨大能源系统。
在电力系统中,电压波动是一个常见的问题,它可能对电力设备和用户造成负面影响。
为了解决这个问题,无功补偿被广泛应用于电力系统中。
本文将探讨无功补偿对电力系统电压波动的影响。
一、无功补偿的原理无功补偿是通过在电力系统中增加或减少无功电流来改善功率因数的一种技术。
它利用电容器和电抗器来补偿无功功率,使系统的功率因数接近于1。
电容器用于补偿电感性负载产生的感性无功功率,而电抗器用于补偿容性负载产生的容性无功功率。
通过无功补偿,系统可以实现有功功率和无功功率的平衡,提高电力系统的稳定性和效率。
二、1. 电压稳定性无功补偿对电力系统的电压稳定性有着重要影响。
由于无功补偿可以消除无功功率的不平衡,从而减小电网的电压波动。
当电力系统中容性负载增多时,系统的电压将上升,而电感性负载增多时,系统的电压将下降。
通过合理配置无功补偿装置,可以有效地控制电压的波动,提高电力系统的电压稳定性。
2. 电流质量无功补偿器的使用可以改善电力系统的电流质量,减少谐波电流的产生。
谐波电流是由非线性负载引起的,它会导致系统的电流失真,并进一步影响电力设备的工作。
通过无功补偿器的补偿作用,系统的谐波电流可以得到有效的抑制,减小电流失真,提高电力系统的电流质量。
3. 电能损耗无功补偿能够减少电力系统的电能损耗。
在传统的电力系统中,无功功率的存在会导致电能损耗的增加。
通过无功补偿器的补偿作用,可以降低系统中的无功功率和电能损耗,提高电力系统的能源利用率。
这对于提高电力系统的经济性和可靠性具有重要意义。
4. 性能评估通过合理设置无功补偿装置,并采用合适的控制策略,可以对电力系统的性能进行评估。
例如,可以通过监测电力系统的功率因数、电压波动和功率质量等指标来评估无功补偿的效果。
同时,也可以利用仿真和实测数据来验证无功补偿在电力系统中的实际应用效果。
结论无功补偿对电力系统的电压波动具有显著的影响。
电力系统电压与无功补偿交流电力系统需要电源供给两部分能量,一部分将用于作功而被消耗掉,这部分电能将转换为机械能、光能、热能或化学能,我们称为“有功功率”。
另一部分能量是用来建立磁场,用于交换能量使用的,对于外部电路它并没有作功,由电能转换为磁能,再由磁能转换为电能,周而复始,并没有消耗,这部分能量我们称为“无功功率”,无功是相对于有功而言,不能说无功是无用之功,没有这部分功率,就不能建立感应磁场,电动机、变压器等设备就不能运转。
2、无功功率按电路的性质有正有负,Q为正值(感性)时表示吸收无功功率,Q为负值(容性)时表示发出无功功率,在感性电路中,电流滞后于电压,f >0,Q为正值。
而在容性电路中,电流超前于电压,f < 0,Q为负值。
这就是人们通常称电动机等设备“吸收”无功而电容器发出“无功”的道理。
3、输电线路电压损耗由两部分组成,即有功功率在电阻上的压降和无功功率在电抗上的压降。
一般说来,在超高压电网的线路、变压器的等值电路中,电抗的数值比电阻大得多。
所以无功功率对电压损耗的影响很大,而有功功率对电压损耗的影响则要小得多。
因此,可以得出结论,在电力系统中,无功功率是造成电压损耗的主要因素。
由电压损耗表达式DU = (PR + QX)/U可知,要改变电压损耗有两种办法。
(1)改变元件的电阻;(2)改变元件的电抗,都能起到改变电压损耗的作用。
可采取的一种办法是增大导线截面减小电阻以减小电压损耗,这种办法在负荷功率因数较高、原有导线截面偏小的配电线路中比较有效。
适宜负荷不断增加的农村地区采用。
而电网中用的最多的办法是减少线路中的电抗,在超高压输电线路中广泛采用的分裂导线就可以明显降低线路的电抗。
在我国,220kV线路一般采用二分裂、500kV线路采用四分裂导线。
采用分裂导线,降低线路电抗,不仅仅减少了电压损耗,而且有利于电力系统的稳定性,能提高线路的输电能力。
减小线路电抗的另一种办法是采用串联电容补偿,就是在线路中串联一定数值的电容器,大家知道,同一电流流过串联的电感、电容时,电感电压与电容电压在相位上正好差180串联电容器补偿,现在主要应用于超高压、大容量的输电线路上4、除了用改变电力网参数来减少电压损耗以外,改变电压损耗的另一个重要方面是改变电网元件中传输的功率。
即改变表达式中的P和Q的大小,在满足负荷有功功率的前提下,要改变供电线路、变压器传输的有功功率,是比较困难的,常常是不可能的。
因此,改变线路、变压器传输功率都是改变其无功功率,使表达式中的Q减少。
由此我们引出无功功率的几个非常重要的关键的概念。
5、在电力系统中,频率与有功功率是一对统一体,当有功负荷与有功电源出力相平衡时,频率就正常,达到额定值50Hz,而当有功负荷大于有功出力时,频率就下降,反之,频率就会上升。
电压与无功功率也和频率与有功功率一样,是一对对立的统一体。
当无功负荷与无功出力相平衡时,电压就正常,达到额定值,而当无功负荷大于无功出力时,电压就下降,反之,电压就会上升。
(高峰负荷时段无功需求多,也就是感性无功需求大,也就是需要吸收很多无功,这时一般将变电所低压侧的电容器投入,确保电压不至于降低太多;当谷期负荷时无功需求不大,也就是感性无功需求下降,也就是不需要吸收太多的无功,这是一般将变电所低压侧的电容器退出,以上控制在变电所中一般是由系统自动完成,而不需要人工干预)6、有些地方想用调节变压器分接头的办法来解决本地区电压低的问题。
开始,这种办法也有一些效果,某些供电点电压升高了,但这是以降低别处电压为代价的,因为总的无功电源不足,局部地区电压升高无功负荷增大,必然使别处无功功率更少、电压更低。
各处普遍采用调节变压器分接头的结果,不仅没能提高负荷的供电电压,而是使得无功损耗加大,整个系统低电压问题更加严重。
在这种情况下,首要的问题应该是增加无功功率补偿设备。
7、各种无功补偿设备及补偿方式1 同步调相机2 并联电容器3 并联电抗器并联电抗器是一种感性无功补偿设备,它可以吸收系统中过剩的无功功率,避免电网运行电压过高。
4 静止补偿器(SVC-Static Var Compensator)静止补偿器是近年来发展起来的一种动态无功功率补偿装置,电容器、电抗器、调相机是对电力系统静态无功电力的补偿,而静止补偿器主要是对电力系统中的动态冲击负荷的补偿。
根据负荷变动情况,静止补偿可以迅速改变所输出无功功率的性质或保持母线电压恒定。
静止补偿器实际上是将可控电抗器与电容器并联使用。
电容器可发出无功功率,可控电抗器可吸收无功功率。
其控制系统由可控的电子器件来实现,响应速度远远高于调相机,一般只有20ms。
它主要用于冲击负荷如大型电炉炼钢、大型轧机以及大型整流设备等。
另外,在电力系统的电压枢纽点、支撑点也可以用静止补偿器来提高系统的稳定性,同时,静止补偿器还可以抑制谐波对电力系统的危害。
在我国、、、等多个500kV枢纽变电站都采用了这种装置。
例如我国某大型炼钢厂使用电弧炉炼钢,严重影响供电质量,电弧炉运行时使电压下降15%~20%,谐波的干扰使众多用户的电视不能收看,电器设备不能正常使用,群众反应强烈。
在装了静止补偿装置后,供电质量显著改善,电压波动很小,完全在允许围,谐波干扰明显降低。
在周围广大用户普遍受益的同时,该厂也降低了线损,减少了电费支出,提高了产品的产量和质量,获得了良好的经济效益。
静止补偿器的最大特点是调节快速。
为了充分发挥它在需要无功功率时的快速调节能力,在正常情况下应经常运行在接近零功率的状态。
但因正常负荷变动引起的电压变化过程缓慢,用一般价格比较便宜的电容器与电抗器等投切配合,完全可以满足要求,没有必要选用这种设备。
8、并联电容器组的接线方式电容器的接线通常分为三角形和星形两种方式。
此外,还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压,任何一台电容器因故障被击穿时,就形成两相短路,故障电流很大,如果故障不能迅速切除,故障电流和电弧将使绝缘介质分解产生气体,使油箱爆炸,并波及邻近的电容器。
因此这种接线已经很少在10kV系统中使用,只是在380V 配电系统中有少量使用。
在高压电力网中,星形接线的电容器组目前在国外得到广泛应用。
星形接线电容器的极间电压是电网的相电压,绝缘承受的电压较低,电容器的制造设计可以选择较低的工作场强。
当电容器组中有一台电容器因故障击穿短路时,由于其余两健全相的阻抗限制,故障电流将减小到一定围,并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰,建设费用经济,当应用到更高电压等级时,这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。
少数电容器故障击穿短路后,单台的保护熔丝可以将故障电容器迅速切除,不致造成电容器爆炸。
电容器一次侧接有串联电抗器和并联放电线圈。
放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。
由于电容器组需要经常进行投入、切除操作,其间隔可能很短,电容器组断开电源后,其电极间储存有大量电荷,不能自行很快消失,在短时间,其极间有很高的直流电压,待再次合闸送电时,造成电压叠加,将会产生很高的过电压,危及电容器和系统的安全运行。
因此,必须安装放电线圈,将它和电容器并联,形成感容并联谐振电路,使电能在谐振中消耗掉。
放电线圈应能在电容器断开电源5s将电容器端电压下降到50V。
对串联电抗器的作用,我们做一下重点介绍:电容器配套设置的串联电抗器是为了限制合闸涌流和限制谐波两个目的,串联电抗器限制合闸涌流的作用非常浅显,不言而喻。
但是限制谐波的原理我们需要解释一下:在实际运行中,3次、5次、7次谐波分量往往偏高,是电容器滤波回路的主要目标。
所谓3次、5次、7次……谐波,指的是谐波的频率相当于工频的3倍、5倍或7倍。
当串联电抗器的n次谐波感抗与电容器的n次谐波容抗相等时,即nwL = 1/(nwC)时构成串联谐振条件,则母线的n次谐波电压将被抑制得干干净净。
对于3次谐波:3XL = (1/3)XC,则XL = (1/9)XC = 0.11XC;对于5次谐波:5XL = (1/5)XC,则XL = (1/25)XC = 0.04XC。
实际运行中,各变电站普遍采有在回路中串联12%电抗构成3次谐波滤波器,12%电抗率的含义是指串联电抗器的感抗值为该回路电容器容抗值的12%,而用串联6%电抗构成5次谐波滤波器。
不正好采用11%和4%,而是稍大一点,目的是使电容器回路阻抗呈感性,避免完全谐振时电容器过电流。
9 并联电容器的保护方式9.1 保护熔丝现代电容器组的每台电容器上都装有单独的熔丝保护,这种熔丝结构简单,安装方便,只要配合得当,就能够迅速将故障电容器切除,避免电容器的油箱发生爆炸,使附近的电容器免遭波及损坏。
此外,保护熔丝还有明显的标志,动作以后很容易发现,运行人员根据标志便可容易地查出故障的电容器,以便更换。
9.2 过电流保护过电流保护的任务,主要是保护电容器引线上的相间短路故障或在电容器组过负荷运行时使开关跳闸。
电容器过负荷的原因,一是运行电压高于电容器的额定电压,另一种情况是谐波引起的过电流。
为避免合闸涌流引起保护的误动作,过电流保护应有一定的时限,一般将时限整定到0.5s以上就可躲过涌流的影响。
9.3 不平衡电压保护电容器发生故障后,将引起电容器组三相电容不平衡。
电容器组的各种主保护方式都是从这个基本点出发来确定的。
根据这个原理,国外采用的继电保护方式很多,大致可以分为不平衡电压和不平衡电流保护两种。
这两种保护,都是利用故障电容器被切除后,因电容值不平衡而产生的电压和电流不平衡来启动继电器。
这些保护方式各有优缺点,我们可以根据需要选择。
单星形接线的电容器组目前国广泛采用开口三角电压保护。
对于没有放电电阻的电容器,将放电线圈的一次侧与电容器并联,二次侧接成开口三角形,在开口处连接一只低整定值的电压继电器,在正常运行时,三相电压平衡,开口处电压为零,当电容器因故障被切除后,即出现差电压U0,保护采集到差电压后即动作掉闸。
9.4 不平衡电流保护这种保护方式是利用故障相容抗变化后,电流变化与正常相电流间形成差电流,来启动过电流继电器,以达到保护电容器组的目的。
常见的不平衡电流保护的方式有以下两种:9.4.1 双星形中性点间不平衡电流保护保护所用的低变比TA串接于双星型接线的两组电流器的中性线上,在正常情况下,三相阻抗平衡,中性点间电压差为零,没有电流流过中性线。
如果某一台或几台电容器发生故障,故障相的电压下降,中性点出现电压,中性线有不平衡电流I0流过,保护采集到不平衡电流后即动作掉闸。
这种保护方式比较简单,系统电压不平衡,一相接地故障、高次谐波电流及合闸涌流,都不会引起保护误动,所以在国外得到广泛应用。
9.4.2 桥式差动电流保护电容器组每相分为两个支路,每相的串联段数为双数,其中部桥接一台电流互感器。
