无功补偿来源和电压调节设备

电力系统的无功补偿和电压调整的解决方案为了保证电力系统的稳定运行和电能质量的提高，无功补偿和电压调整是非常重要的技术手段。

本文将从技术和设备两方面，详细讨论电力系统的无功补偿和电压调整的解决方案。

1.静态无功补偿装置（SVC）：SVC是通过控制可变电容器和可变电抗器的容量，实现电力系统的无功调节。

它具有快速响应、精确调节无功功率因数的特点，并且能够提供压力支撑和电压稳定功能。

2.静态同步补偿装置（STATCOM）：STATCOM是利用电力电子器件和控制系统，通过直流电压的调节来实现对电力系统无功功率的调节。

它能够实现快速响应和灵活控制的特点，可以有效地提高电力系统的无功调节能力。

3.无功发电机（SVC）：无功发电机是利用发电机的励磁系统来控制无功功率的输出，实现电力系统的无功补偿。

它可以根据需要灵活调节无功功率因数，提高电力系统的无功调节能力。

4.并联电容器补偿装置：并联电容器补偿装置是通过并联连接电容器，提供无功功率来补偿电力系统的无功功率缺陷。

它具有成本低、简单可靠的特点，并且能够有效改善电力系统的功率因数。

5.无功补偿滤波器：无功补偿滤波器是利用滤波器来抑制电力系统中的无功电流，实现无功补偿。

它可以有效减少电力系统中的谐波和电磁干扰，提高电力系统的电能质量。

1.电压调整变压器：通过调整变压器的变比来实现电力系统的电压调整。

它可以根据需要提高或降低电压水平，保证电力系统的电压稳定性。

2.电压调整容性器：通过并联连接容性器，提供额外的无功功率，实现电力系统的电压调整。

它可以根据需要灵活调整电压水平，保证电力系统的电压稳定性。

3.电压调整调压器：通过调节调压器的输出电压，实现电力系统的电压调整。

它具有调节范围广、快速响应的特点，并且能够适应不同负荷变化的需求。

4.电力电子设备：电力电子器件和控制系统可以通过改变电力系统中的电流、电压和频率等参数，实现对电力系统的电压调整。

它具有响应快、控制精度高的特点，并且能够适应不同负荷的变化。

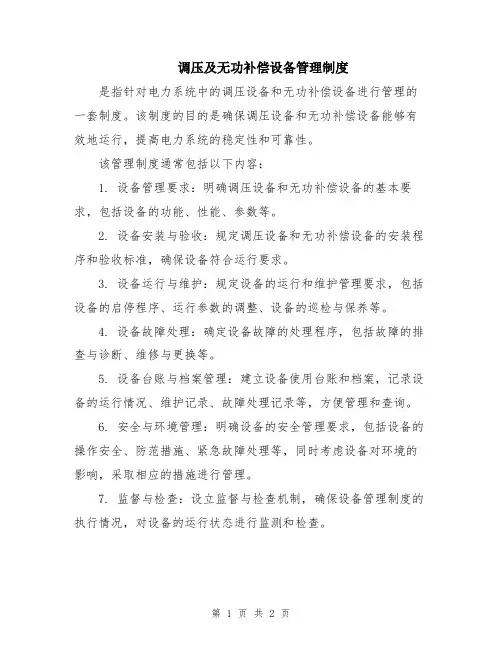

调压及无功补偿设备管理制度
是指针对电力系统中的调压设备和无功补偿设备进行管理的一套制度。

该制度的目的是确保调压设备和无功补偿设备能够有效地运行，提高电力系统的稳定性和可靠性。

该管理制度通常包括以下内容：
1. 设备管理要求：明确调压设备和无功补偿设备的基本要求，包括设备的功能、性能、参数等。

2. 设备安装与验收：规定调压设备和无功补偿设备的安装程序和验收标准，确保设备符合运行要求。

3. 设备运行与维护：规定设备的运行和维护管理要求，包括设备的启停程序、运行参数的调整、设备的巡检与保养等。

4. 设备故障处理：确定设备故障的处理程序，包括故障的排查与诊断、维修与更换等。

5. 设备台账与档案管理：建立设备使用台账和档案，记录设备的运行情况、维护记录、故障处理记录等，方便管理和查询。

6. 安全与环境管理：明确设备的安全管理要求，包括设备的操作安全、防范措施、紧急故障处理等，同时考虑设备对环境的影响，采取相应的措施进行管理。

7. 监督与检查：设立监督与检查机制，确保设备管理制度的执行情况，对设备的运行状态进行监测和检查。

以上是常见的调压及无功补偿设备管理制度的主要内容，具体的制度内容和要求可能因不同的电力系统而有所差异。

为了保证设备的有效运行，制定和执行该管理制度是非常重要的。

无功补偿的工作原理
无功补偿是指通过电力系统中的无功功率补偿装置来减少或消除无功功率的损耗，提高电力系统的功率因数。

其工作原理主要包括以下几个方面：
1. 无功功率的来源：电力系统中的电感元件（例如线圈、变压器等）和电容元件（例如电容器、电机等）会导致电流和电压之间存在一定的位移角，从而产生无功功率损耗。

无功功率由虚功和无功电流两部分组成。

2. 无功功率的补偿：无功补偿装置通过把适量的电容或电感接入电力系统中，可以产生相反的无功功率，从而达到补偿的目的。

例如，在电感元件造成的电感性负载时，可以通过并联的电容器来补偿正好与电感的无功功率相互抵消，提高功率因数。

3. 控制与调节：无功补偿装置通常通过控制器进行监测和控制，监测电流、电压、功率因数等参数，根据设定值进行相应的调节。

常见的控制器包括可编程逻辑控制器（PLC）和微处理器等。

4. 节能效果：无功补偿装置的主要目的是减少无功功率的消耗，提高电力系统的功率因数。

通过补偿无功功率，可以减少电流和电压之间的位移角度，降低电流和电压的幅值，从而减少电力系统的损耗，提高能源利用效率。

总之，无功补偿装置通过引入相反的无功功率来补偿电力系统
中的无功功耗，提高功率因数，减少能源损耗，并通过控制器进行监测和调节，实现节能效果。

无功补偿对电力系统电压的影响与调节无功补偿在电力系统中扮演着重要的角色。

它对电力系统的电压稳定性和功率因数的调节起着关键作用。

本文将探讨无功补偿对电力系统电压的影响以及相应的调节方法。

一、无功补偿对电力系统电压的影响无功补偿是用于对抗电力系统中无功负荷而引起的电压波动现象的一种方法。

随着无功负荷的增加，电网中的无功功率需求也会增加。

由于无功功率的存在，电力系统的电压会出现波动和不稳定的现象。

1.1 电压降低与电流上升无功功率引起的电压降低现象会导致电力系统中的电流上升。

当无功功率过多时，电网电压会下降，从而影响到系统中各个设备的正常运行。

如果不及时采取措施进行补偿，电力系统可能会发生电压崩溃等严重故障。

1.2 电压波动与电气设备损坏无功功率的不稳定会导致电网电压的波动。

电压的快速升降会对电气设备产生冲击，从而损坏设备，缩短其使用寿命。

特别是对于对电压要求较高的设备，如半导体器件等，电压波动可能会造成不可逆转的损坏。

1.3 电压不平衡与谐波扩散无功功率引起的电压不平衡会导致电力系统中各相电流的不平衡。

这种不平衡会产生谐波电流，扩散到电网中的其他设备，增加了电力系统的谐波污染问题。

谐波电流会引起额外的能量损耗，导致电网效率降低。

二、无功补偿的调节方法为了消除或减轻无功功率对电网电压的影响，需要采取相应的无功补偿措施。

以下是几种常见的无功补偿调节方法：2.1 静态无功补偿装置静态无功补偿装置是一种通过改变电容和电抗的连接方式来实现无功功率的补偿调节。

其中，串联电容可以用来补偿无功功率，提高电网电压；并联电抗则用于吸收无功功率，降低电网电压。

2.2 动态无功补偿装置动态无功补偿装置是通过控制电容和电抗的导纳值来实现无功功率的补偿调节。

该装置可以实时监测电力系统的电压和电流，通过对电容和电抗进行调节，及时平衡电力系统的无功功率，以保持电压的稳定。

2.3 SVC（静止无功补偿器）SVC是一种在高压电力系统中广泛应用的无功补偿装置。

无功功率补偿（VARCOMPENSATOR）简称无功补偿装置，在电力供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

无功补偿的工作原理：在交流电路中，由电源供给负载的电功率有两种；一种是有功功率，一种是无功功率。

有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。

无功功率比较抽象，它用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。

它不对外作功，而是转变为其他形式的能量。

凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。

无功功率决不是无用功率，它的用处很大。

电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是靠从电源取得无功功率建立的。

变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压。

因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。

在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。

如果电网中的无功功率供不应求，用电设备就没有足够的无功功率来建立正常的电磁场，这些用电设备就不能维持在额定情况下工作，用电设备的端电压就要下降，从而影响用电设备的正常运行。

但是从发电机和高压输电线供给的无功功率远远满足不了负荷的需要，所以在电网中要设置一些无功补偿装置来补充无功功率，以保证用户对无功功率的需要，这样用电设备才能在额定电压下工作。

无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

无功补偿的原理是什么
无功补偿的原理是根据电力系统中的无功功率需求和无功功率的产生进行调节，以提高系统的功率因数和电能利用率。

无功功率是指在电力系统中产生的无用功率，包括电容器的无功功率和电感器的无功功率。

当电力系统的功率因数较低时，存在较多的无功功率。

为了提高功率因数，可以通过接入电容器补偿装置来降低无功功率，从而减小系统中的无功功率流动。

电容器可以吸收无功功率，使得系统中的功率因数得到提高。

电力系统中的无功功率主要来源于电感器，如电机、变压器等设备。

这些设备在正常运行过程中会产生感性无功功率，通过接入电抗器补偿装置，可以引入感性无功功率，从而抵消系统中的感性无功功率，提高功率因数。

无功补偿的原理可以总结为：通过接入电容器和电抗器补偿装置，调节电力系统中的无功功率流动，提高功率因数，增加系统的电能利用率。

这样可以有效减少电力系统中的无功损耗，提高系统的稳定性和可靠性。

浅谈电网的无功补偿与电压调整电网是指由输电线路、变电设备和配电设备等组成的供电系统，其主要功能是将发电厂产生的电能传输到用户所在地。

电网的稳定运行对于保障电力系统的安全、可靠、经济运行具有重要意义。

而无功补偿和电压调整则是电网中一个重要的问题，它们对于电网的稳定运行起着至关重要的作用。

一、电网无功补偿的作用在电网中，无功功率是指交流电路中发生的能量的来回转移，并不执行有用功。

它是一种虚拟功率，对电网的稳定性和效率产生重要影响。

为了保证电网的稳定运行，需要对无功功率进行补偿，以提高电网的功率因数。

无功功率的产生主要有两种情况：一是由于电感负载产生的感性无功功率，二是由于电容补偿设备的损耗产生的容性无功功率。

感性负载导致电压的下降和线路的过热，降低了电网的输电效率；而容性负载会使电网电压升高，在负载端压降过大，影响电网的电压稳定性。

通过增加或减少无功功率的产生，可以有效地提高电网的稳定性和效率，减小输电损耗。

为了进行无功功率的补偿，通常采用无功功率补偿装置，如静态无功补偿装置（如无功电容器、无功电感器）、静止无功发生器（STATCOM）等。

这些装置能够快速调整电网的无功功率，提高电网的功率因数，减小电网运行中的不稳定因素。

从而保证电网的正常运行，提高电网的运行效率和经济性。

二、电网电压调整的重要性在电网运行中，电压的稳定性是保障电网正常运行的重要指标之一。

电网的电压稳定性受多种因素影响，如负荷变化、发电量变化、故障短路等。

为了保持电网的电压稳定，需要对电网进行电压调整。

电压调整主要是通过调节电压的大小和波形来保持电网的电压稳定。

电网中，通常采用自动电压调整装置和无功功率控制装置来进行电压调整。

自动电压调整装置通过控制变压器的绕组变化，使其变比按需调整，来调节电压的大小；而无功功率控制装置则通过控制无功功率的产生，来调节电网的电压。

这些装置可以根据电网的负载变化和故障情况，快速地进行电压调节，以保证电网的电压稳定性。

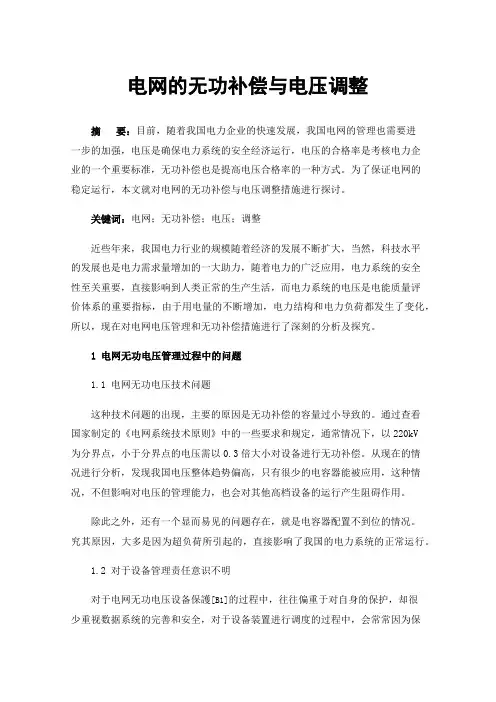

电网的无功补偿与电压调整摘要：目前，随着我国电力企业的快速发展，我国电网的管理也需要进一步的加强，电压是确保电力系统的安全经济运行，电压的合格率是考核电力企业的一个重要标准，无功补偿也是提高电压合格率的一种方式。

为了保证电网的稳定运行，本文就对电网的无功补偿与电压调整措施进行探讨。

关键词：电网；无功补偿；电压；调整近些年来，我国电力行业的规模随着经济的发展不断扩大，当然，科技水平的发展也是电力需求量增加的一大助力，随着电力的广泛应用，电力系统的安全性至关重要，直接影响到人类正常的生产生活，而电力系统的电压是电能质量评价体系的重要指标，由于用电量的不断增加，电力结构和电力负荷都发生了变化，所以，现在对电网电压管理和无功补偿措施进行了深刻的分析及探究。

1 电网无功电压管理过程中的问题1.1 电网无功电压技术问题这种技术问题的出现，主要的原因是无功补偿的容量过小导致的。

通过查看国家制定的《电网系统技术原则》中的一些要求和规定，通常情况下，以220kV为分界点，小于分界点的电压需以0.3倍大小对设备进行无功补偿。

从现在的情况进行分析，发现我国电压整体趋势偏高，只有很少的电容器能被应用，这种情况，不但影响对电压的管理能力，也会对其他高档设备的运行产生阻碍作用。

除此之外，还有一个显而易见的问题存在，就是电容器配置不到位的情况。

究其原因，大多是因为超负荷所引起的，直接影响了我国的电力系统的正常运行。

1.2 对于设备管理责任意识不明对于电网无功电压设备保護[B1]的过程中，往往偏重于对自身的保护，却很少重视数据系统的完善和安全，对于设备装置进行调度的过程中，会常常因为保护不周全，设计方案缺乏合理性能，无法建立整套的电网保护方案。

不仅如此，保护电网和进行调度的员工，往往因为疏忽或者是其他原因，对设备的管理达不到使用标准，一旦出现问题，找不到相关人员进行解决，责任制度模糊；最主要的原因是，调度工作者自身的综合素质和专业技术有待提升，大多数只是按照以往的工作经验进行事故处理，很少进行科学的核查；当然，还有许多问题需要进一步完善和解决，这些原因严重制约了我国电网建设的规范性和真实性，不利于电力事业的持续健康发展。

电力系统无功补偿及调压设计技术导则一、引言本文的主题是电力系统无功补偿及调压设计技术导则。

无功补偿和调压是电力系统运行中十分重要的技术，对于提高电力系统的功率因数和稳定运行具有重要意义。

在本文中，我们将全面、详细、完整地探讨无功补偿和调压的设计技术，包括其基本原理、常见的无功补偿和调压设备以及设计要点等方面。

二、无功补偿的基本原理1. 无功功率的定义无功功率是指电力系统中的反馈功率，不对外界做功，主要用于维持电力系统中的电压稳定。

在电力系统中，无功功率分为容性无功和感性无功两种。

2. 无功补偿的作用无功补偿是指通过在电力系统中添加适当的无功功率来提高功率因数，减小电力系统的无功负荷。

无功补偿的作用主要包括： - 提高电力系统的功率因数； - 减小电力系统的线路损耗； - 提高电力系统的电压稳定性。

3. 无功补偿的设备常见的无功补偿设备有静态无功补偿器（SVC）、静止无功发生器（STATCOM）和同步补偿器等。

这些设备可以根据电力系统的实际需要进行选择和配置，从而实现无功补偿的效果。

4. 无功补偿的设计要点无功补偿的设计需要考虑电力系统的运行情况、负荷需求以及无功功率的分布等因素。

在设计中，需要注意： - 合理选择无功补偿设备的容量和位置； - 考虑电力系统的负载特性，合理分配无功功率； - 防止无功补偿设备引起电力系统的谐波问题。

三、调压设计技术的基本原理1. 电压调节的目的电压调节是为了保证电力系统中的电压稳定在额定值附近。

电力系统中的电压过高或过低都会对电器设备的正常运行产生不利影响，因此电压调节是电力系统中必不可少的技术。

2. 电压调节的方法电压调节可以通过变压器调压、变容器调压、调整发电机励磁电压等多种方法实现。

各种方法可以根据电力系统的实际情况来选择和配置。

3. 电压调节的设计要点在进行电压调节的设计时，需要考虑以下几个要点： - 合理选择电压调节设备的容量和数量； - 考虑电力系统的负载变化情况，调整调压设备的响应速度； - 防止电压调节设备对电力系统造成的谐波扰动。

低压无功补偿的原理一、无功功率的产生和影响无功功率通常是由感性负载（如电动机）和容性负载（如电容器）引起的。

感性负载会产生感性无功功率（或称为无功电感），而容性负载会产生容性无功功率（或称为无功电容）。

无功功率对电网有一定的影响，如引起电网电压的波动、降低电能的利用效率等。

低压电网中的无功补偿主要采用静态无功补偿装置（SVC）、静止无功发生器（SVG）以及电力电容器等设备和系统实现。

其主要原理如下：1.静态无功补偿装置(SVC)SVC是一种基于IGBT(绝缘栅双极型晶体管)技术的无功补偿设备。

其工作原理是通过电容器和电感器组成谐振电路，产生可变的无功电流，来补偿感性或容性负载所引起的无功功率。

SVC可以根据电网的需求实时调整无功功率的大小和相位角，从而达到电网无功补偿的目的。

2.静止无功发生器(SVG)SVG是一种基于IGBT技术的无功补偿设备，主要通过电流控制策略来实现静止无功补偿。

SVG具有快速响应、精确无功补偿以及对电力质量有良好改善等特点。

其工作原理是通过IGBT器件对电网电压的波形进行调节，将电网的无功功率转化为有源功率，进而补偿无功功率。

3.电力电容器电力电容器是一种主动的无功补偿设备，可以通过给电网提供容性功率来补偿感性负载所引起的无功功率。

其工作原理是将感性无功功率转变为容性功率，通过并联接入电网实现补偿。

电力电容器通常具有快速响应、体积小、运行稳定等特点。

三、低压无功补偿的控制策略为了保持电网无功功率在正常范围内，实现无功功率补偿，需要通过控制策略来调整无功补偿装置的工作状态。

一般常用的控制策略有如下几种：1.基于电压稳定控制根据电网电压的变化，实时调整无功补偿设备的容性或感性无功功率，使电网电压保持稳定。

2.基于电流平衡控制通过监测电网三相电流的大小和相位差，实时调整无功补偿设备的工作状态，使电网三相电流保持平衡。

3.基于功率因数控制根据电网功率因数的变化，实时调整无功补偿设备的容性或感性无功功率，使功率因数保持在设定范围内。

无功补偿对电力系统电压的影响与控制电力系统是一个复杂的系统，由许多电力设备和元件组成，其中电压是保持电力系统正常运行的关键因素之一。

无功补偿是一种常用的技术手段，用来控制电力系统中的无功功率，并对电压产生影响。

本文将探讨无功补偿对电力系统电压的影响以及相应的控制方法。

一、无功补偿对电力系统电压的影响无功功率是电力系统中的一种响应性功率，其产生与电容器和电感器等无功补偿设备密切相关。

这些设备可用于增加或减少电力系统中的无功功率，从而对电压产生影响。

1. 电压波动当电力系统中存在大量的感性负载时，系统的功率因数较低，会导致电压波动。

无功补偿可以通过引入电容器，提高电力系统的功率因数，减少感性负载对电压的影响，从而减轻电压波动。

2. 电压损耗电力系统中的电缆、变压器等设备会存在一定的电压损耗，这是因为它们的电阻和电抗对电压的影响。

无功补偿可以通过引入电容器和电感器，调节电流的相位差，减少电力系统中的电阻和电抗，从而减小电压损耗。

3. 电压调节在电力系统运行过程中，电压的稳定性对设备和用户的用电负荷有着重要的影响。

无功补偿可以通过控制电容器和电感器的运行状态，调节系统中的无功功率，使得电压能够保持在合理的范围内，满足用电需求。

二、无功补偿对电力系统电压的控制无功补偿的控制是实现对电力系统电压的调节和稳定的关键手段。

下面介绍几种常用的无功补偿控制方式：1. 静态无功补偿器（SVC）SVC是一种基于功率电子器件控制的无功补偿设备，它通常由电容器、电感器和晶闸管等元件组成。

SVC能够根据系统的需求，实时调整电容器和电感器的电流，以达到对电力系统电压的控制。

2. 静态同步补偿器（STATCOM）STATCOM是一种基于电力电子技术控制的无功补偿设备，其主要由电容器、电感器和可逆变频器等组成。

STATCOM通过调整电容器的电流，对电力系统中的无功功率进行补偿，从而实现对电压的控制。

3. 动态无功补偿器（DVC）DVC是一种能够根据电力系统需要动态地调整无功功率的无功补偿设备。

关于电力调度对电网无功及电压的调整方式分析摘要：电网无功补偿在电力系统中起到很重要的宏观调节作用，可以提高电网的功率因数，增加变电设备的效率，减少高压输电线路无用功，从而提高供电效率。

如果某个供电区域能合理地配备无功补偿装置并采取合理的补偿方案，就能最大限度地减少线损，提高供电可靠性；反之，如果设备选择不当，则会造成区域性电压波动，产生较大的谐波，导致事故的发生。

关键词：电力调度；电网；无功；电压一、无功调整基本原则1）电网无功功率在保证电压质量、降低电能损耗的前提下，实行分层、分区就地平衡的原则。

应尽可能使无功功率就地供应，避免通过长距离线路输送无功功率。

局部电网无功功率不足时，应先就地调整，无法调整时，再由电网调整。

2）发电机运行功率因数应按电网要求进行调整。

3）新投运发电机组应具备在有功功率额定时，功率因数进相0.95运行的能力。

对已投运的发电机组，有计划地进行进相运行的试验。

4）由市调直接调度的具有进相运行能力的发电机组，其运行方式的改变按值班调度员的命令执行。

5）无功补偿设备应按照电网无功功率优化计算结果优化配置，提高无功补偿设备的最优运行能力。

6)220 k V及以下电网的无功电源总容量应大于最大自然无功负荷，一般按1.15倍计算。

7)200 k V及以下电网在主变压器最大负荷时，其二次侧功率因数或由电网发出的无功功率与有功功率比值的正常范围。

8）直供变电站，当供电线路距离较近时，功率因数应该取自表中低值，其他情况应取高值。

9）无功补偿设备应视需要投入运行，以主变压器高压侧不向电网倒送无功功率为原则，只有当母线电压超出正常范围，且已无法调整时才能停运。

10）各级调度应根据电网的负荷、潮流变化及设备的技术状况及时调整运行方式，缩短供电半径，减少迂回供电，降低线损，实现电网经济运行。

二、电压调整基本原则电网电压调整实行逆调压：用电高峰时将区域各个母线电压调到电压越限范围的最大值，以保证供电线路末端的供电可靠性；用电低谷时将区域母线电压调到电压越限范围的最小值，以确保供电线路前端线路的供电可靠性。

浅析变电站无功补偿设备投退及电压控制调整电力系统衡量电能质量的重要指标之一就是电压。

电压的质量保障，是通过对系统的无功平衡来完成的。

电压和无功功率通过互相调整和平衡，得到安全稳定的负荷。

在调节的同时，实现对损耗的降低，也使电费得到了节约。

同时，也降低了设备运行的维护周期，维护费用也随之节约下来。

电网系统中，无功电源会产生负荷，电网系统也会产生一定的网络损耗，无功电源的无功出力，只有满足这些需求，才能让电压稳定在额定值。

通过无功补偿设备的投退和对电压的合理调节，可以保障得到的电能质量，让得到的电压合乎生产要求。

标签：变电站；无功补偿；投退；电压控制调整引言电网中的重要设备，例如变压器、电动机等，都需要电力负荷，而且在运行中正常运行的前提就是要有一定的无功功率。

在电网中运用无功补偿设备，可以为电网提供无功功率，而且还要对电压进行调整，让其稳定在额定值，才能让电网的利用效率有所提高。

一、无功补偿概述一般，我们将无功功率补偿简称为无功补偿。

我们在电网中设置了各种无功功率补偿装置，是因为电网中带有感性负荷的设备必须由电源提供一定的感性负荷，从而导致电网线路产生一定的无功功率，使得电气设备的利用率降低。

通过无功补偿装置提供的无功功率，可以弥补线路的无功功率，可以让电气设备的利用率大幅度升高，从而增加系统的抗干扰能力，对电压进行合理调整。

目前，传统的无功补偿方式在我国的电力系统中得到广泛使用，这些无功补偿方式，并不具有实时性，运行人员需要对系统中的电压的无功功率进行监视，还要随时对电压进行调整，有时候对电压的无功功率调整过度了，还会导致比较大的电压波动。

这种无功补偿方式不能保障电压的稳定，也不能保障电压的连续性，而且无功设备的运行，并不代表电网的真实情况。

对电网进行无功补偿的初衷是让供电功率进一步提高，而且要将线路的损耗降到最低，从而使供电环境得到改善。

现代电网中多采用VQC，即电压无功综合自动控制器，实现对电压无功的自动调节。
