ABB变频器介绍及调试 ppt课件

ABB变频器培训课件(一)ABB变频器是世界知名品牌ABB公司所生产的变频器，广泛应用于各个行业。

为了更好的应对市场需求，ABB公司对员工及客户进行了变频器培训课件的编写与投放。

下面，我们来详细了解一下ABB变频器培训课件的内容及优势。

一、ABB变频器的主要特点ABB变频器具有高效率、低噪音、高精度、可靠性强等特点。

它可以提高生产效率，在电器控制中常用来控制电动机的转速和转矩，还可以通过用户参数设置控制及监视变频器的运行状况，以适应不同应用要求。

二、ABB变频器的基础知识ABB变频器的课程将基本理论、基本电气知识、控制变频器、检测故障等核心内容进行了详细讲解。

通过学习这些知识，可以使学员更系统、更深入地了解ABB变频器的工作原理及其应用。

三、ABB变频器课件的优势1.理论与实践相结合。

ABB变频器课程不仅讲解各种理论知识，还提供大量的案例和工程实践操作指南，学员可以直接应用变频器来测试自己所学的知识，深入理解并巩固学习成果。

2.以案例为驱动。

课程中提供的案例能体现实际的应用场景，指导学员更好地将理论知识应用到实际工作当中去。

3.灵活性强。

ABB变频器的课件及教学内容都可根据用户需求进行定制，提供更具体的内容展开。

四、ABB变频器课程的应用领域ABB变频器广泛应用于电机驱动、风机、水泵、照明系统、注塑机、制冷和通风系统等方面。

学员可以利用学习的知识，更好地掌握ABB变频器的特性及应用，以提高生产效率和降低成本。

五、ABB变频器培训的未来发展随着科技的不断发展，ABB变频器培训将在更多的行业中应用。

ABB公司将继续致力于开发更高性能、更易于操作和更方便的变频器产品，并将在其课程中配合相应的操作指南，以便为学员提供更好的学习体验。

综上所述，ABB变频器培训课件为学员提供了一个更好的学习平台，能够让学员在更深入的了解ABB变频器的同时，具备更强的实际应用能力。

同时，ABB公司也将继续不断改进与提升其培训课件的质量，以适应市场需求，并为学员提供更优秀的学习体验。

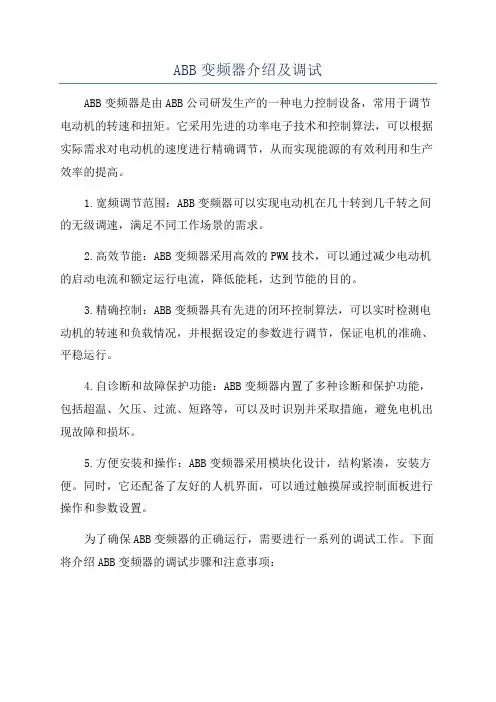

ABB变频器介绍及调试ABB变频器是由ABB公司研发生产的一种电力控制设备，常用于调节电动机的转速和扭矩。

它采用先进的功率电子技术和控制算法，可以根据实际需求对电动机的速度进行精确调节，从而实现能源的有效利用和生产效率的提高。

1.宽频调节范围：ABB变频器可以实现电动机在几十转到几千转之间的无级调速，满足不同工作场景的需求。

2.高效节能：ABB变频器采用高效的PWM技术，可以通过减少电动机的启动电流和额定运行电流，降低能耗，达到节能的目的。

3.精确控制：ABB变频器具有先进的闭环控制算法，可以实时检测电动机的转速和负载情况，并根据设定的参数进行调节，保证电机的准确、平稳运行。

4.自诊断和故障保护功能：ABB变频器内置了多种诊断和保护功能，包括超温、欠压、过流、短路等，可以及时识别并采取措施，避免电机出现故障和损坏。

5.方便安装和操作：ABB变频器采用模块化设计，结构紧凑，安装方便。

同时，它还配备了友好的人机界面，可以通过触摸屏或控制面板进行操作和参数设置。

为了确保ABB变频器的正确运行，需要进行一系列的调试工作。

下面将介绍ABB变频器的调试步骤和注意事项：1.机械调试：在使用ABB变频器之前，需要先进行机械调试，包括电机连接和联轴器的安装。

确保电机的转子和负载旋转灵活，无卡住和异响等情况。

2.电气调试：接下来进行电气调试，首先将电源线接入ABB变频器的电源端子，并将电动机的三相电缆连接至变频器的输出端子。

然后，检查接线是否正确，确保线路无短路和断路。

3.参数设置：接通电源后，需要设置ABB变频器的工作参数。

通过人机界面进入参数设置界面，根据实际需求设置相关参数，如电压、频率、转速范围等。

4.软件调试：完成参数设置后，需要进行软件调试，包括启动和停止电机、调节转速、控制负载等功能的测试。

在测试过程中，可以逐步调整参数，优化控制效果。

6.性能评估：完成调试后，可以对ABB变频器的性能进行评估，包括功率因数、效率、响应速度等指标的测量，以确保其满足设计要求。

ABB变频器调试(含PLC程序和电气图纸)收藏人：ve挚嬡一生2016-03-05 | 阅：1 转：115 | 来源 | 分享ABB变频器调试(含PLC程序和电气图纸)ABB ACS510变频器的调试(1.1kW----110kW)一、ACS510变频器的控制盘1．助手型控制盘(见《ACS510-01用户手册》05年版P27~P35)下图描述了助手型控制盘的按键功能和显示信息。

2．基本型控制盘(见《ACS510-01用户手册》05年版P36~P40) 下图描述了基本型控制盘的按键功能和显示信息。

二、在默认宏下的基本调试下面调试均以助手型控制盘的ABB标准宏为例。

①在变频器通电之前，检查确认功率电缆、控制端子的接线正确无误。

下图的是ABB标准宏的端子接线与定义图。

②变频器通电后，在默认的ABB标准宏(9902=1)下，按键切换至本地控制模式下，此时液晶显示屏左上角显示“LOC”。

③按MENU/ENTER键进入参数菜单，根据电机铭牌上的参数在99组设置电机参数：?9905(电机额定电压)?9906(电机额定电流)?9907(电机额定频率)?9908(电机额定转速)?9909(电机额定功率)④按下START键起动电机。

再按住△或▽键调整给定频率，观察液晶显示屏左上角，显示变频器和电机的旋转状态标记“(正转)”或“(反转)”在旋转，同时电机旋转。

⑤若电机转向与要求不一致，通常有以下两种方法改变转向：?改变任意两相电机电缆；(推荐使用)?更改参数1003，把原先FORWARD(正转)改为REVERSE(反转)，原先REVERSE(反转)改为FORWARD(正转)。

(建议不用)⑥按下STOP键停止电机，等到显示屏的旋转状态标记“(正转)”或“(反转)”停止转动后，再按键切换至远程控制模式下，“REM”。

⑦送一个外部起动信号至DI1，使电机起动。

再调整连接于AI1的模拟电位器，改变给定速度，观察液晶显示屏左上角，显示“(正转)”或“(反转)”在旋转，同时电机旋转。

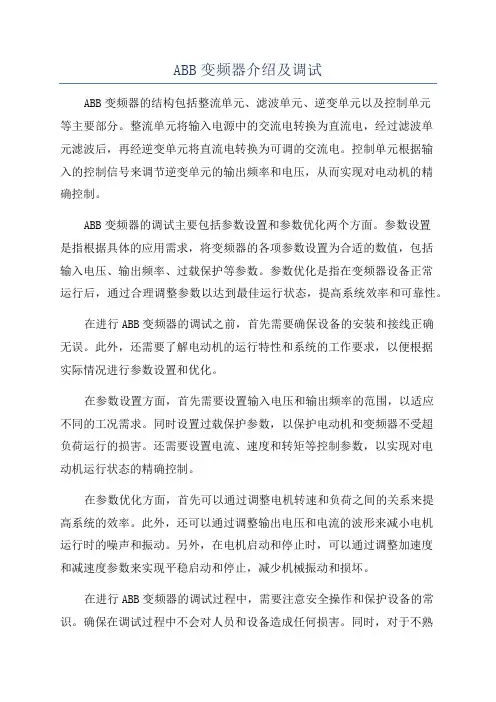

ABB变频器介绍及调试ABB变频器的结构包括整流单元、滤波单元、逆变单元以及控制单元等主要部分。

整流单元将输入电源中的交流电转换为直流电，经过滤波单元滤波后，再经逆变单元将直流电转换为可调的交流电。

控制单元根据输入的控制信号来调节逆变单元的输出频率和电压，从而实现对电动机的精确控制。

ABB变频器的调试主要包括参数设置和参数优化两个方面。

参数设置是指根据具体的应用需求，将变频器的各项参数设置为合适的数值，包括输入电压、输出频率、过载保护等参数。

参数优化是指在变频器设备正常运行后，通过合理调整参数以达到最佳运行状态，提高系统效率和可靠性。

在进行ABB变频器的调试之前，首先需要确保设备的安装和接线正确无误。

此外，还需要了解电动机的运行特性和系统的工作要求，以便根据实际情况进行参数设置和优化。

在参数设置方面，首先需要设置输入电压和输出频率的范围，以适应不同的工况需求。

同时设置过载保护参数，以保护电动机和变频器不受超负荷运行的损害。

还需要设置电流、速度和转矩等控制参数，以实现对电动机运行状态的精确控制。

在参数优化方面，首先可以通过调整电机转速和负荷之间的关系来提高系统的效率。

此外，还可以通过调整输出电压和电流的波形来减小电机运行时的噪声和振动。

另外，在电机启动和停止时，可以通过调整加速度和减速度参数来实现平稳启动和停止，减少机械振动和损坏。

在进行ABB变频器的调试过程中，需要注意安全操作和保护设备的常识。

确保在调试过程中不会对人员和设备造成任何损害。

同时，对于不熟悉ABB变频器的使用和调试的操作人员，建议进行相关培训和指导，以确保设备的正常运行和调试效果的可靠性。

总之，ABB变频器是一种先进的电动机变频控制设备，通过合理设置和优化参数，可以实现对电动机的精确控制和提高系统的效率。

在进行调试之前，需要了解设备的安装和接线要求，以及系统的工作要求和电动机的运行特性。

在调试过程中，注意安全操作和设备的保护，确保调试效果的可靠性和设备的正常运行。

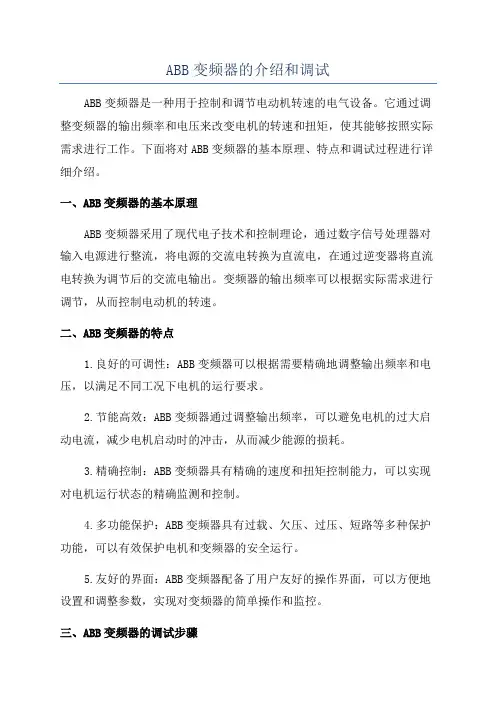

ABB变频器的介绍和调试ABB变频器是一种用于控制和调节电动机转速的电气设备。

它通过调整变频器的输出频率和电压来改变电机的转速和扭矩，使其能够按照实际需求进行工作。

下面将对ABB变频器的基本原理、特点和调试过程进行详细介绍。

一、ABB变频器的基本原理ABB变频器采用了现代电子技术和控制理论，通过数字信号处理器对输入电源进行整流，将电源的交流电转换为直流电，在通过逆变器将直流电转换为调节后的交流电输出。

变频器的输出频率可以根据实际需求进行调节，从而控制电动机的转速。

二、ABB变频器的特点1.良好的可调性：ABB变频器可以根据需要精确地调整输出频率和电压，以满足不同工况下电机的运行要求。

2.节能高效：ABB变频器通过调整输出频率，可以避免电机的过大启动电流，减少电机启动时的冲击，从而减少能源的损耗。

3.精确控制：ABB变频器具有精确的速度和扭矩控制能力，可以实现对电机运行状态的精确监测和控制。

4.多功能保护：ABB变频器具有过载、欠压、过压、短路等多种保护功能，可以有效保护电机和变频器的安全运行。

5.友好的界面：ABB变频器配备了用户友好的操作界面，可以方便地设置和调整参数，实现对变频器的简单操作和监控。

三、ABB变频器的调试步骤1.确认电源供电：检查变频器的电源是否正常供电，确认电源电压和频率是否符合变频器的要求。

2.参数设置：根据实际需求，在变频器的参数设置界面中设置参数，包括电机额定功率、电机额定电流、输出频率、过载保护等参数。

3.输入输出连接：将输入电源连接到变频器的电源输入端，将电机连接到变频器的输出端，确保连接正确。

4.无负荷启动：将变频器的输出频率调至最低，启动电机进行无负荷运行，观察电机是否正常启动和运行。

5.负荷调试：将变频器的输出频率逐渐增加，观察电机承载负荷时的运行状况，根据需要进行调整。

6.故障检测：对电机的各项参数进行监测，如电流、温度等，检测是否存在异常情况，如过载、短路等。
